【4tウイングの寸法図】標準・ロングの寸法目安と確認ポイント

4tウイングを手配する直前は、「現場に入るか」「ウイングを開けるか」「フォーク荷役が成立するか」が同時に不安になりやすいです。4tウイングの車両寸法は、一般的な目安として全長約8.5〜9m台、全幅約2.3〜2.5m、全高約3.5m前後で見られることが多く、荷台内寸は長さ約6.2m前後、幅約2.2〜2.4m前後、高さ約2.3〜2.4m前後がひとつの目安になります。

結論は、寸法図は車両サイズと開閉スペースをセットで確認することです。全長・全幅・全高と荷台内寸に加えて、ウイング開閉時に必要な横方向スペースまで照合すると、現場進入と荷役の可否を事前に判断しやすくなります。寸法図は「車両が通れるか」の資料ではなく、「停められるか」「開けられるか」「荷役動線が成立するか」を同時に確認する資料として扱うと、見積・配車のやり直しを減らしやすくなります。

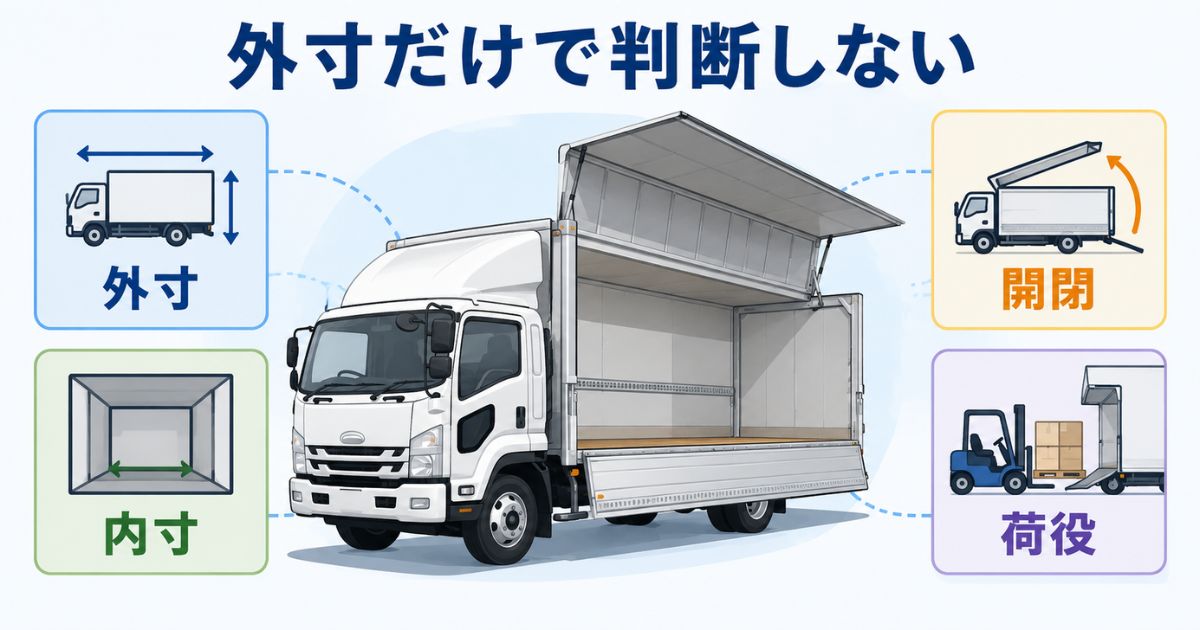

この記事では、標準・ロングの違いを「数値の羅列」で終わらせず、寸法図から現場進入・接車・開閉・荷役まで成立するかを判断するための確認ポイントを整理します。4tウイングは、寸法上は入るように見えても、ウイングが開けられない、フォークが寄れない、荷物を降ろせないというズレが起きやすいため、車両外寸・荷台内寸・開閉余白・フォーク動線をセットで確認することが重要です。

寸法図の読み方自体（どの寸法が何を意味するか）を先に整理してから照合したい場合は、【4tトラックの寸法図】寸法図の見方と確認すべきポイントで確認すると、見落としやすい項目を減らしやすくなります。寸法図に記載されやすい「外形寸法」「荷台内寸」「最低地上高」「オーバーハング」などの意味を押さえると、現場のどの制約と突き合わせるべきかが整理しやすくなります。

課題の全体像（なぜ迷う／何を間違える）

結論：迷いの原因は「寸法＝全長・全幅・全高だけ」と捉えてしまい、開閉・接車・荷役条件を寸法図で読み落とすことです。4tウイングは、車両外寸だけでは判断できません。寸法図で確認すべき対象は車両外形だけではなく、停車位置・作業範囲・荷役動線まで含まれます。

理由：4tウイングは側面が開くぶん、進入できても「開けない」「横付けできない」で荷役が成立しないケースが出ます。荷台内寸が荷物に合っていても、ウイングを開ける左右余白がないと側面荷役は成立しません。側面開放は強みですが、強みが出る条件は「左右に余白がある」「フォークが横付けできる」「人の立入範囲を分離できる」など複数条件の同時成立です。

補足：見積・配車の直前は現場条件が口頭情報のままになりやすく、搬入口・庇・電線・壁際・車間の見落としが起きやすいです。現場写真があっても、停車方向やシャッターの開口位置が確定していないと、寸法は合っているのに運用が成立しないことがあります。荷捌き場が共有スペースの場合は、作業時間帯によって余白が変わる点も注意が必要です。

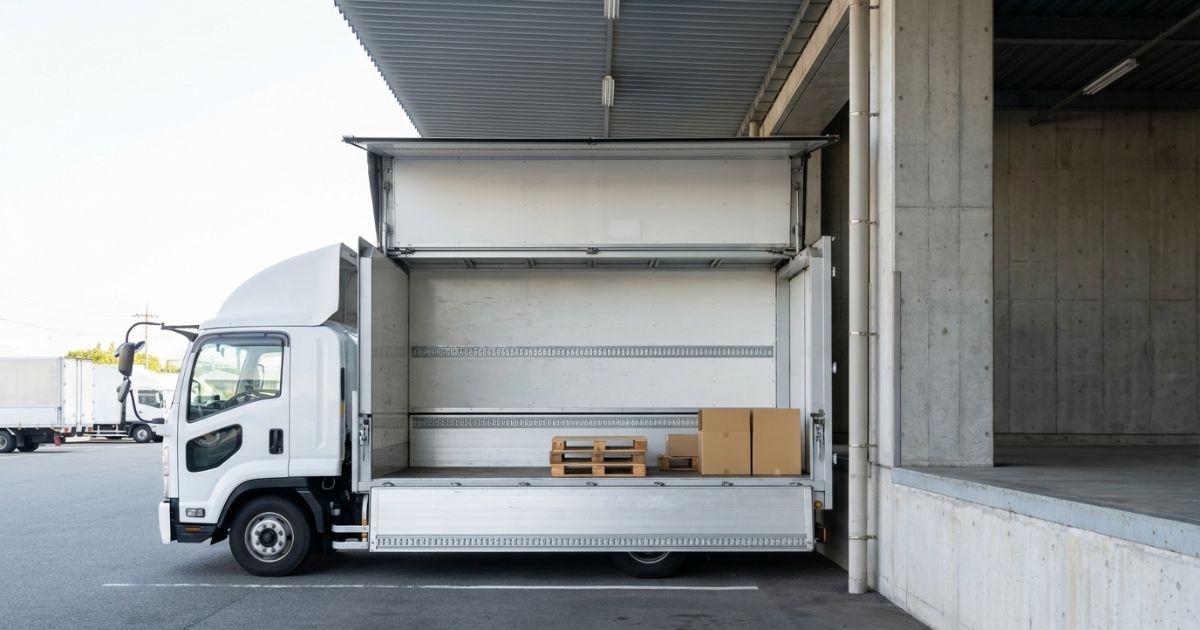

具体：標準とロングは全長の差が出やすく、旋回・切り返し・接車位置が変わるため、同じ現場でも成立条件が変わる場合があります。標準・ロングの差は、荷台長だけでなく、接車位置・切り返し回数・停車余白にも影響します。進入路の曲がり角や敷地内の切り返しが多い現場では、全長差が「停車位置のズレ」になり、その結果としてウイングの開閉余白やフォークの回転スペースが不足する流れが起きやすいです。

結論と判断軸（最短で決める）

結論：4tウイングの寸法図は、標準・ロングそれぞれの車両外形と荷台内寸に加え、ウイング開閉時の横方向スペースまで確認すると、現場進入と荷役が成立するかを事前に判断できます。さらに「停車方向」「荷役方法」「作業中の立入管理」まで想定して照合すると、当日の追加条件にも耐えやすくなります。

理由：主な判断は「現場に入るか」だけではなく、「停められるか」「開けられるか」「降ろせるか」まで一連で成立するかにあります。進入が通っても、停車位置がずれるとウイングの開閉余白が消えるため、接車条件を先に固定することが重要です。

補足：寸法は目安です。最終判断は現場条件と照合し、車両の仕様差も前提にします。見積・配車で混乱が起きやすいのは「標準/ロング」の呼び方が会社や架装で微妙に異なる場合がある点なので、呼称だけで判断せず、外形寸法と荷台内寸の両方で揃えます。4t全体の標準・ロング・ワイドの違いから整理したい場合は、【4tトラックの寸法】標準・ロング・ワイドの違いを一覧で解説も合わせて確認すると、車格ごとの違いを整理しやすくなります。

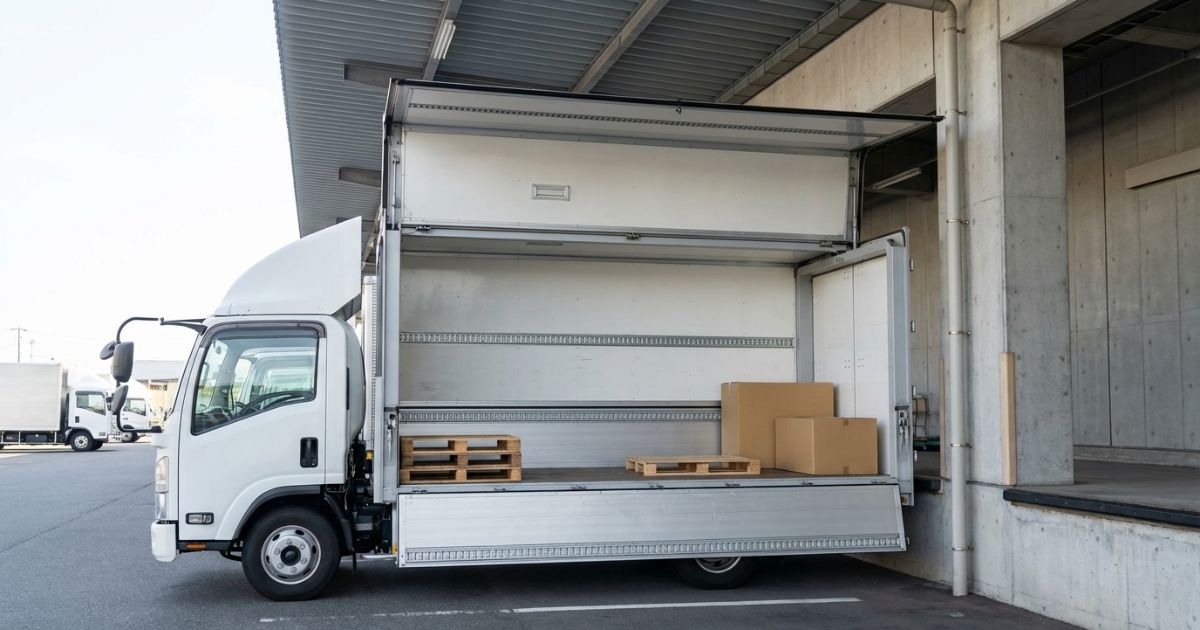

具体：先に決める順番を固定すると、見積・配車が早くなります。判断の順番は「進入→接車→開閉→荷役」で、どこで詰まるかを先に潰す考え方です。全長・全幅・全高の見方を深掘りしたい場合は、【4tトラックのサイズ】全長・全幅・全高の目安と注意点も参考になります。

上記は一般的な目安です。同じ4tウイングでも、標準・ワイド・ロング、パワーゲート有無、架装メーカー、年式で寸法と最大積載量は変わります。最終判断は車検証・仕様書・手配先の回答で確認してください。荷台内寸の見方をさらに詳しく整理したい場合は、【4tトラックの荷台寸法図】内寸・外寸の見方と用途別の選び方も確認すると、外寸と内寸の違いを整理しやすくなります。

仕様・できること/できないこと（誤解ポイントを潰す）

結論：4tウイングの強みは「側面から荷役しやすい」ことですが、開けられる現場条件が前提です。側面開放は荷役効率に効きますが、現場の余白が不足すると「箱車より難しい手配」になる場合もあります。

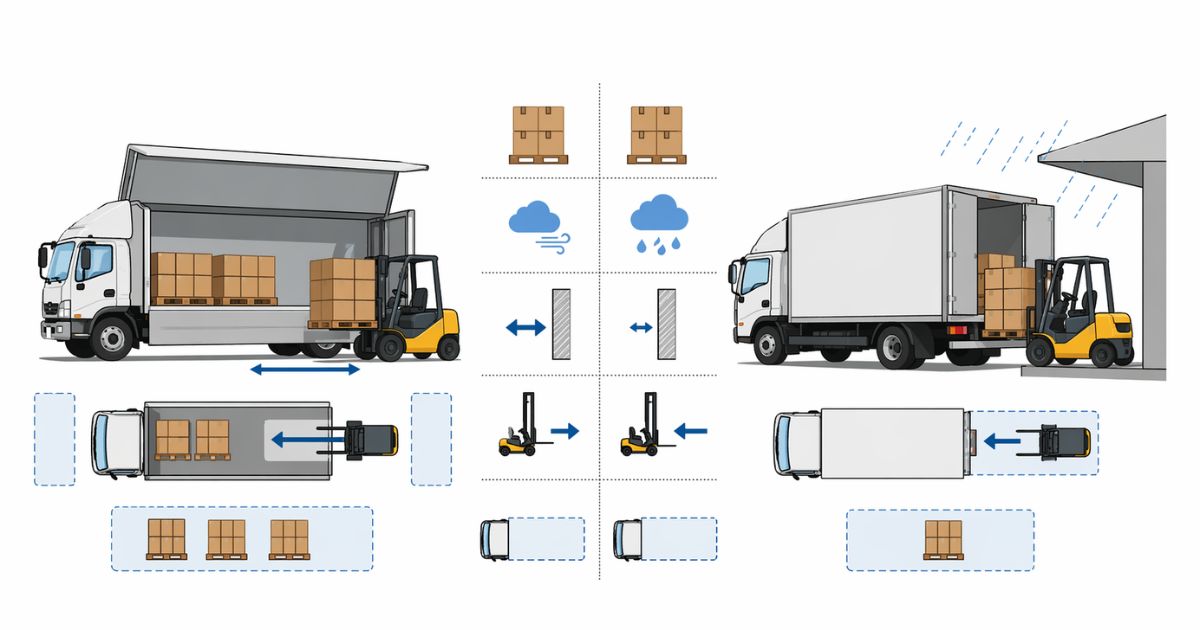

理由：ウイング車は、左右のウイングを開けられる現場であれば、横からパレット荷役しやすい点が強みです。横付けが成立すると、パレット荷役や長尺物の取り回しで作業時間が短くなる方向に働きやすいです。一方で、箱車は密閉性や雨対策に強く、後方荷役だけで足りる条件では箱車の方が安定する場合もあります。箱車との違いや向き不向きを整理してから判断したい場合は、【4tトラックのウイング】箱車との違いとメリット・デメリットも合わせて確認すると、比較の前提を揃えやすくなります。

補足：ウイング車は、左右余白がない現場では強みが出ません。開閉ができても、フォークの回転や人の立入範囲が取れないと実運用で詰まります。雨天・粉塵・強風などで開放時間の制約が出る場合もあります。さらに、荷物の性質（濡れ・粉塵付着・盗難リスク）によっては、ウイングの「開けっぱなし運用」が許容されず、荷役手順自体の組み替えが必要になることがあります。

具体：標準/ロングの差で接車位置が変わると、開閉余白や動線が変わる可能性があります。荷台内寸が近くても、停車位置の取り方が変わるとフォークが寄れないケースがあるため、車両長だけでなく「現場の停車可能長さ」とセットで判断します。

選び方・比較・実践（チェックリスト/比較表/失敗例→回避策）

結論：手配は「荷役方法・開閉スペース・密閉性・荷姿」の4点を先に確定し、寸法図で矛盾がないか確認すると失敗しにくくなります。4点は見積条件の土台で、4点が揃うと「ウイングを選ぶ理由」「箱車で足りる理由」が言語化できます。

理由：4点が未確定だと、ウイングと箱車の比較ができず、見積条件も揃いません。比較が曖昧なまま手配すると、当日の待機・手順変更・作業時間延長が起きやすくなります。

補足：標準/ロングの選択は、全長の差が接車位置や切り返し回数に影響する可能性があるため、進入路と停車位置を優先して照合します。荷台内寸だけで選ぶと、接車位置がずれて開閉余白が消える失敗が起きやすいです。2t／3t／小型トラックでも同じ考え方で、トン数より先に「進入・接車・開閉・荷役の成立条件」を固めると判断が安定しやすくなります。

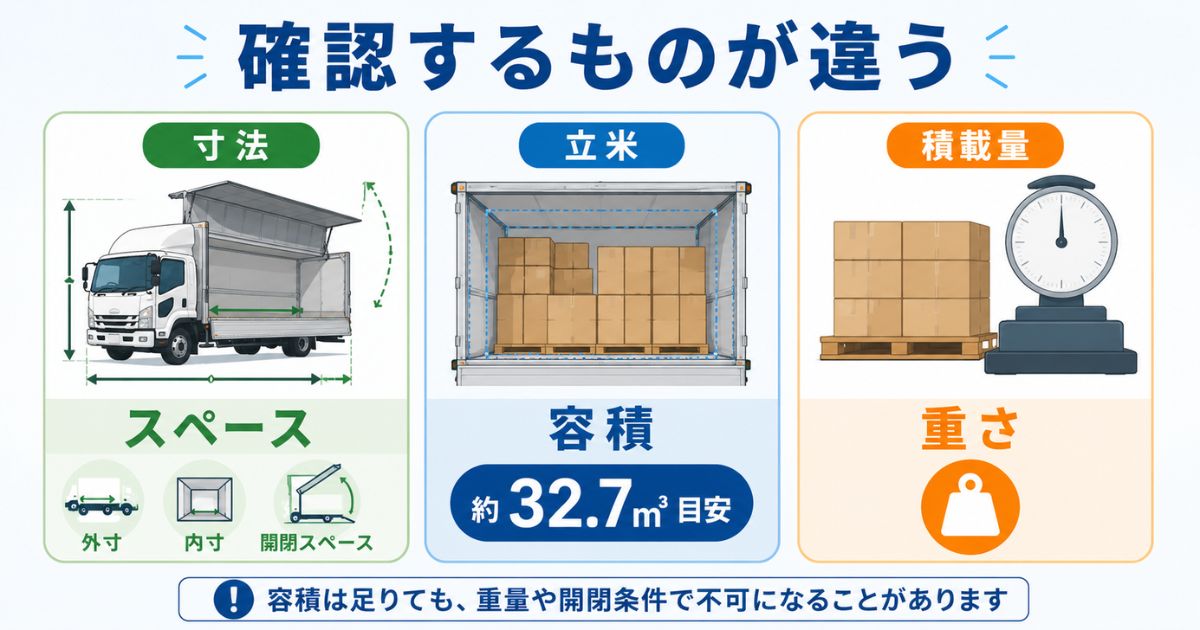

寸法・立米・積載量は別々に確認する

寸法は、現場に入るか、停められるか、ウイングを開けられるかを見るための情報です。立米は、荷物の容積が入りそうかを見るための目安です。積載量は、重量オーバーにならないかを見るための上限です。4tウイングは、容積では入りそうに見えても、重量・荷姿・固定条件・開閉スペースが合わないと運用できない場合があります。

たとえば、荷台内寸を6.2m×2.2m×2.4mで単純計算すると、容積は約32.7m3になります。ただし、これは箱の内側を単純に掛け合わせた計算上の目安であり、実際に満載できる量ではありません。荷物の形、パレットの隙間、荷崩れ防止、固定具、積み方、重量上限まで含めて判断する必要があります。立米の考え方を詳しく整理したい場合は、【4tトラックは何立米？】m3（容積）の目安と荷物量の考え方、m3換算と積み方の関係を確認したい場合は、【4tトラックの積載量m3】立米換算の早見と積み方のコツも参考になります。

また、4tウイングの最大積載量は架装・パワーゲート有無・車両仕様で変わり、2t台後半〜3t前後が目安になりやすいです。ただし、実車によって差が大きいため、見積・配車では車検証や仕様書の最大積載量で確認してください。最大積載量の考え方は、【4tトラックの積載量】最大積載量の目安と計算の考え方で詳しく整理できます。内寸と積載可否のズレを確認したい場合は、【4tトラックの内寸】「内寸＝積める量」の落とし穴と確認方法も合わせて確認すると判断しやすくなります。

具体：以下のチェックリストを使い、見積段階で情報を揃えます。荷姿が確定していない場合は「パレット有無」「1パレット当たりの荷高」「手降ろし混在」を先に確認すると、必要な荷役条件を絞りやすくなります。

費用感・レンタル/購入/外注の考え方（条件提示で安全に）

結論：費用は手配形態と条件で変わるため、比較は「同じ前提条件」に揃えることが重要です。費用の比較は金額の大小より、作業成立まで含めた総コストで考えると判断が安定します。

理由：条件が揃っていない見積は比較不能になり、当日の延長・待機・再手配につながるリスクがあります。特に「荷役方法が未確定」「停車位置が未確定」「必要な荷台内寸が曖昧」の状態は、待機や手順変更が発生しやすく、費用差が出やすい部分です。

補足：安さを優先して作業が成立しないと、結果的にコストと時間が増えます。例えば、側面荷役が成立しないために後方荷役へ変更すると、作業時間が延びて待機が発生する流れになりやすいです。見積段階では、希望車種名だけでなく、必要な車両寸法・荷台内寸・開閉スペース・荷役方法までセットで共有します。

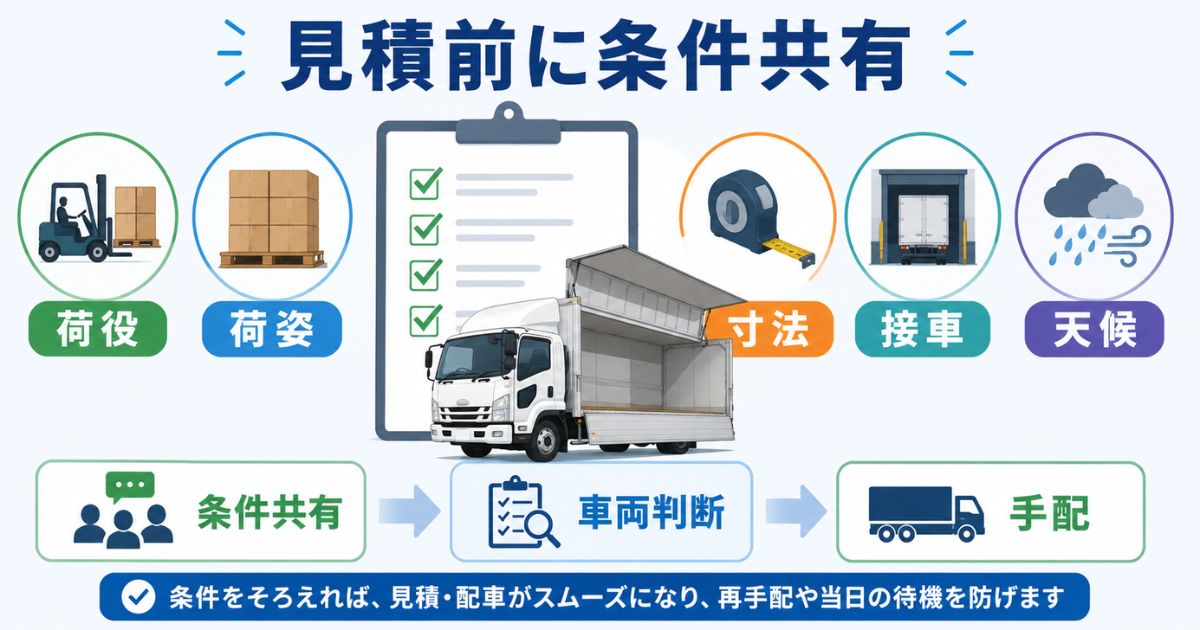

具体：見積依頼時に、最低限の条件を短文で揃えます。条件を文章で揃えると、担当者間で認識がずれにくくなり、同条件比較がしやすくなります。

安全・法規・資格の注意（確認手順）

結論：安全・法規・資格に関わる事項は、車両・業務・現場ルールで変わるため、断定ではなく確認手順で整理します。運転に必要な免許は車両区分や車両総重量などの条件で変わる場合があるため、想定する車両仕様を先に揃えることが重要です。

理由：ウイングは開閉動作があるため、周囲確認・立入範囲・動線分離が不十分だと事故リスクが高まります。開閉時は車両側面に作業者や通行者が近づきやすく、死角が増えやすい点も注意が必要です。

補足：道路を走行する車両には、幅・長さ・高さなどの制限があります。一般的な制限値として、幅2.5m、長さ12m、高さ3.8mなどが示される場合があります。4tウイングは多くの場合この範囲内で使われますが、現場の高さ制限、構内ルール、車両仕様、運行条件を優先して確認してください。この記事では法令解説を細かく掘り下げるよりも、現場で寸法図をどう使うかに主軸を置きます。

具体：「運転できる＝荷役できる」とは限りません。事業者・現場の安全要領やルールにより要件が変わる場合があります。積載や荷役は過積載や荷崩れにつながる誤認が起きやすいため、荷物重量・荷姿・固定方法は事前に確認し、無理な積み方を前提にしないことが重要です。車両重量や車両総重量の考え方を整理したい場合は、【4tトラックの重量】車両重量・車両総重量の考え方も確認してください。

4tウイング寸法図のよくある質問

まとめ & CTA（要点→次の行動）

結論：4tウイングは荷役効率が上がる一方、開閉スペースが取れないと強みが出ません。側面を開ける運用が前提になるため、現場条件に合わない場合は箱車の方が安定する場合があります。

理由：手配判断は「現場進入」だけでなく「接車」「開閉」「荷役」まで一連で成立するかが重要です。成立条件のどこか1つでも欠けると、待機や手順変更が発生しやすくなります。

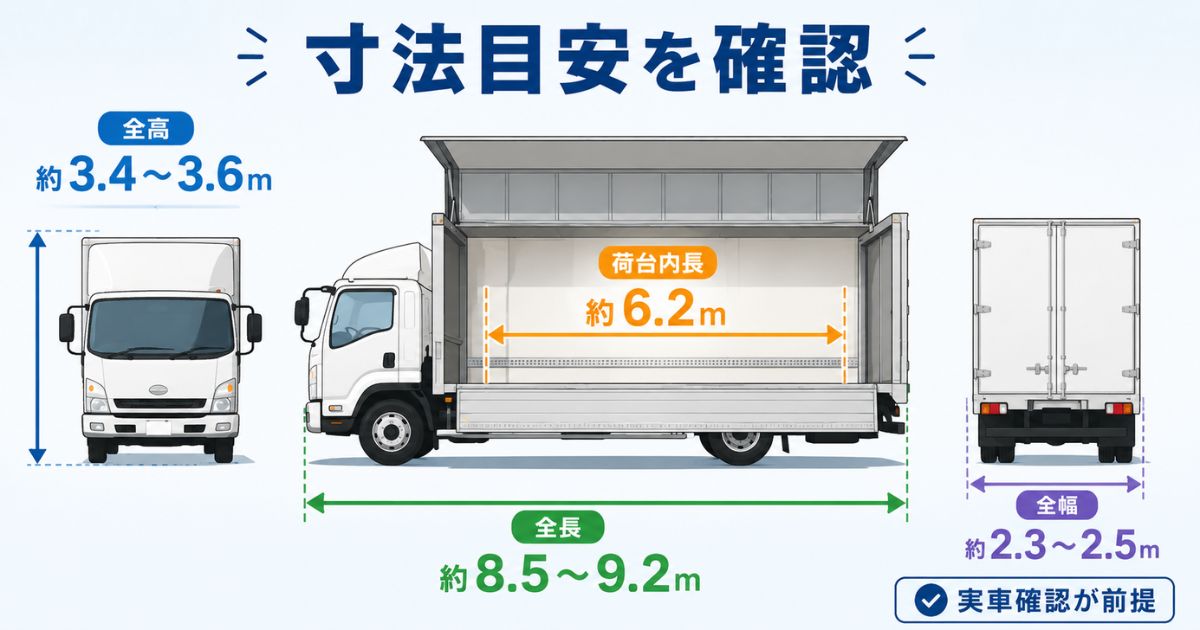

補足：4tウイングの寸法は、全長約8.5〜9.2m前後、全幅約2.3〜2.5m前後、全高約3.4〜3.6m前後、荷台内長約6.2m前後がひとつの目安になります。ただし、同じ4tウイングでも仕様差があるため、数値はあくまで目安です。箱車は密閉性が高く、雨・粉塵・開放制限がある条件に強い傾向があります。ウイングは荷役効率に強みがある一方、開放時間や周囲クリアランスの制約を受けやすい点を前提にします。

具体：次の行動は、チェックリスト4点を整理し、寸法図を確認順で照合してから見積・配車判断に進むことです。見積依頼では条件を短文で揃え、担当者間で同じ前提で比較できる状態を作ります。
