走行中や現場で突然「ライトが点かない」「電装が動かない」「ユニックの操作が反応しない」となると、ヒューズ切れを確認する場面があります。
結論はシンプルです。症状で回路を特定し、現車で指定された容量のヒューズを確認・交換する。再発するなら整備点検へ切り替えることが重要です。

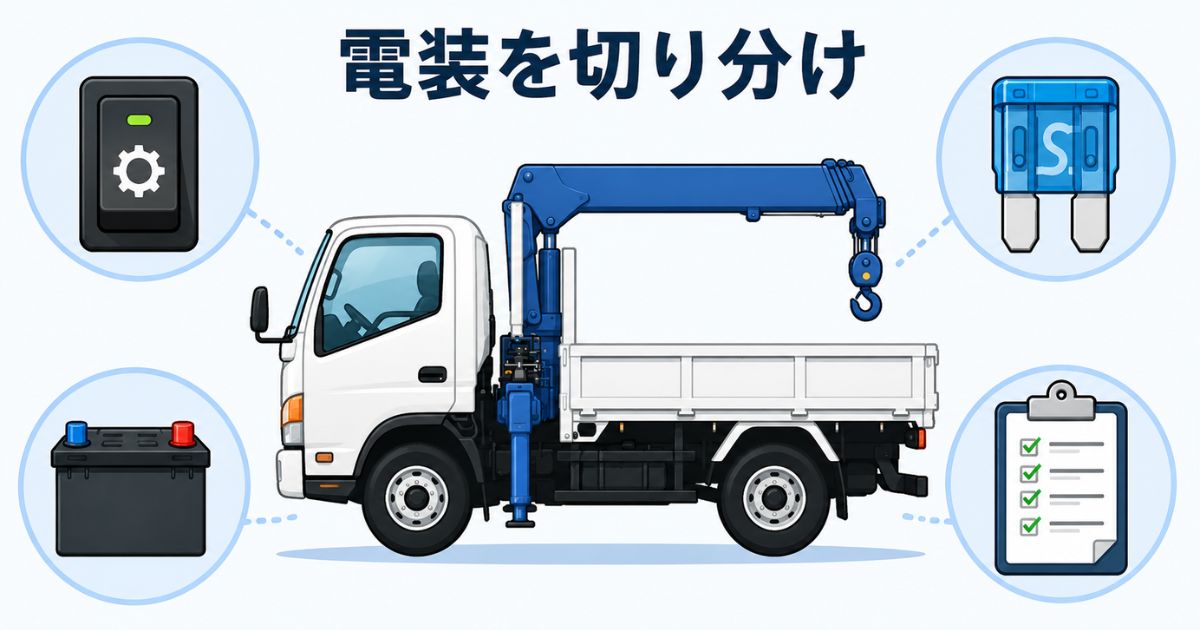

ただし、PTOスイッチが入らない場合でも、原因がヒューズだけとは限りません。原因は大きく「操作条件」「PTO側の機構」「電装・ヒューズ・電源系」に分けて考える必要があります。

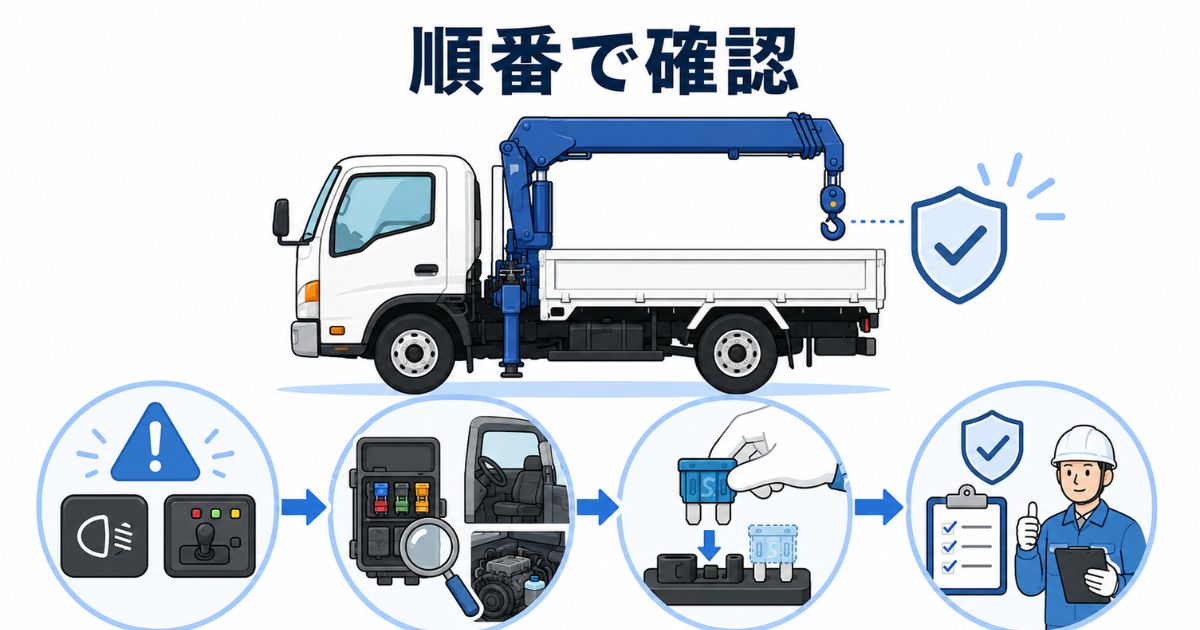

この記事は「症状→回路特定→ヒューズボックス確認→切れ確認・交換→PTO系の切り分け→再発判定」の順番を固定し、現場で迷わない判断基準を用意します。ユニック車（クレーン付きトラック）の場合も、クレーン系統は作業可否が直結するため、安全側で線引きします。
この記事を読むと、次の判断ができます。
- ✅ ヒューズ切れかどうか
- ✅ どのヒューズボックス／どの回路を見に行くか
- ✅ PTO操作ミスと電装系不具合をどう切り分けるか
- ✅ 交換してよいか
- ✅ 再発したときに止めるべきライン
電装が全体的に反応しない場合は、ヒューズ切れだけでなくバッテリーや電源系の可能性もあるため、ヒューズ切れか電源トラブルか迷う前に、バッテリー上がりとの違いを先に切り分けると初動判断がしやすくなります。
灯火類の不具合はヒューズ以外（電球切れなど）も混在しやすいため、1灯だけが不点灯ならヘッドライト・テールの電球交換手順と注意点、複数の灯火や車検前の確認まで含めるならトラックの灯火類点検もあわせて確認すると切り分けが早くなります。
著者情報（ユニック車ガイド編集部）
現場運用・車両管理の視点で、危険な断定を避け、停止判断を優先して解説します。作業は「指定容量ヒューズの確認・交換」までに限定し、再発や異常兆候がある場合は点検へ切り替える前提でまとめます。
- ✅ 交換は現車で指定された容量のヒューズのみ
- ⚠️ 容量アップや直結は実施しない
- ✅ 再発＝点検ラインで判断を固定
まず疑うべき症状｜ヒューズ切れか電源系かを切り分ける
結論：トラックのヒューズ切れは「特定の電装が突然動かなくなる」という形で出やすく、同時に複数の機能が止まるほどヒューズや電源系の可能性が上がります。
理由：ヒューズは回路（電装系）を保護する部品で、過電流や短絡（ショート）などが起きると断線して回路を止めます。
補足：単機能だけが動かない場合は、ヒューズ以外（スイッチ、リレー、電装品本体、配線）の可能性も残ります。PTOスイッチのランプが点かない、クレーン操作パネルが無反応、他の電装も同時に止まっているなど、症状を分けて確認します。
具体：まずは「何が動かないか」を整理し、ヒューズを探す前に回路の範囲を絞ります。

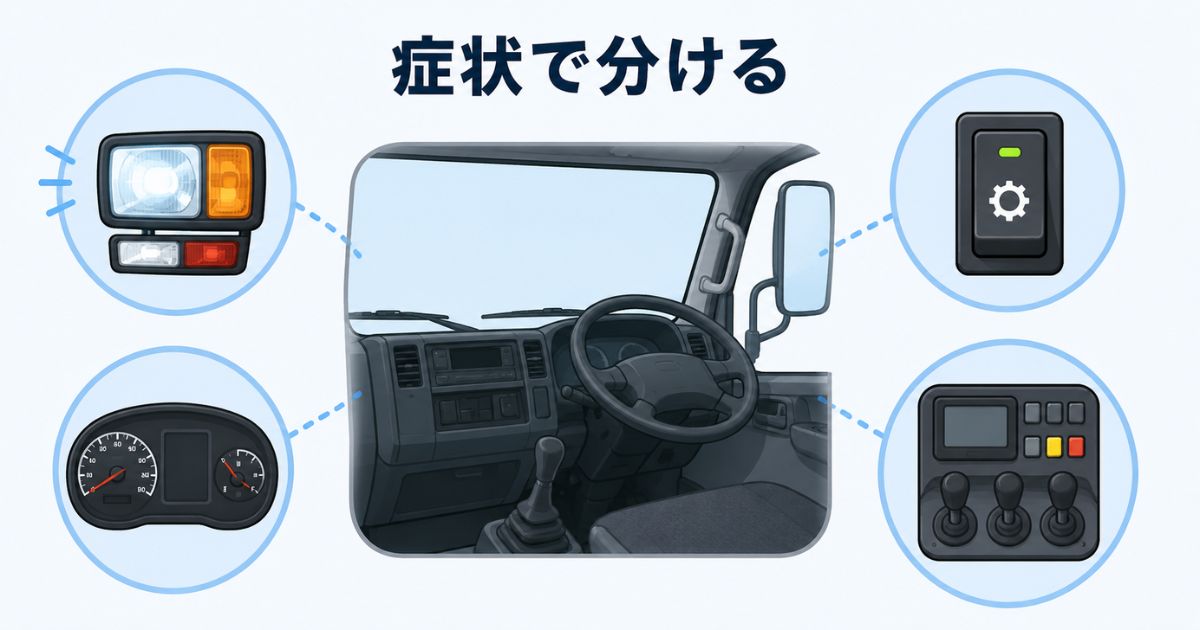

ヒューズ切れで起きやすい症状（代表例）
- ✅ 灯火類：スモール／ヘッド／ウインカー／ブレーキランプの一部や回路単位が不点灯
- ✅ 室内：メーター／バックライト／シガー／電源ソケットが無反応
- ✅ 補機：エアコン操作／ワイパー／ホーン／バックブザーが動かない
- ✅ ユニック車：クレーン操作パネルが反応しない、PTO関連の動作が不安定（車両仕様差あり）
ヒューズ以外も先に切り分ける（時短）
- ✅ 同時多発（複数機能が一斉に停止）：ヒューズ／電源系の可能性が上がる
- ✅ 単機能のみ停止：スイッチ／リレー／電装品本体／配線の可能性も残る
- ✅ PTOは入るがクレーン側だけ反応しない：クレーン操作系・電源系の確認対象になる
- ⚠️ 焦げ臭い／煙／溶けた樹脂：ヒューズ交換より先に使用を中止する
| 症状 | 先に切り分ける対象 | 確認先 |
|---|---|---|
| 車両全体の電装が弱い／複数機能が無反応 | バッテリー・主電源・ヒューズ | トラックのバッテリー上がりと本記事 |
| ヘッドライトやテールなど1灯だけが不点灯 | 電球・ソケット・配線 | トラックの電球交換 |
| 複数の灯火・同じ回路の機能がまとめて停止 | ヒューズ・電源回路 | 本記事で切り分け、灯火全体はトラックの灯火類点検 |
| PTOスイッチ・クレーン操作パネルが無反応 | 操作条件・PTO系・ヒューズ／電源系 | 後述の「PTOヒューズの場所・切れるときの確認順」 |
警告表示も同時に出ている場合は、ヒューズだけで判断せず、トラックの警告灯一覧で意味・危険度・対処の優先順位を確認してから運行・作業継続の可否を判断してください。

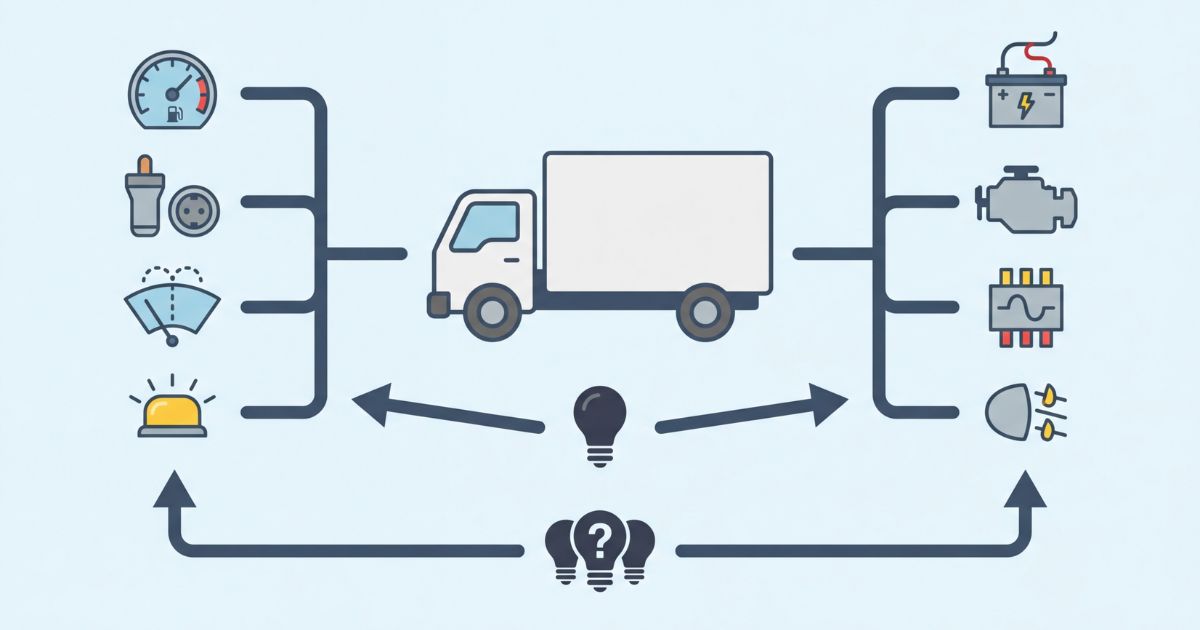

ヒューズボックスの場所の探し方｜症状→回路→位置で確認
結論：ヒューズボックスの場所は車種・年式・仕様で異なるため、まず車両の取扱説明書やヒューズボックスの蓋表示を確認し、「症状→該当回路→設置場所」の順で逆引きします。
理由：回路は機能ごとにヒューズで区切られており、機能名と指定アンペア数を一致させて確認するほど、誤ったヒューズの抜き差しを防げます。
補足：ヒューズボックスはキャビン内だけとは限りません。メーカー、車種、年式、架装仕様によって、キャブ内・キャブ後方・エンジンルーム周辺・バッテリー周辺など複数箇所に分かれる場合があります。いすゞの公式案内でも、対象車の例としてインストルメントパネル中央下部、左側キャブ後方、バッテリーキャリア部が示されています。位置を全トラック共通と考えず、現車の説明書を基準にしてください。
具体：PTOスイッチやクレーン電源系の表示名も車両ごとに違うため、位置を推測で決めず、次の順番で特定します。

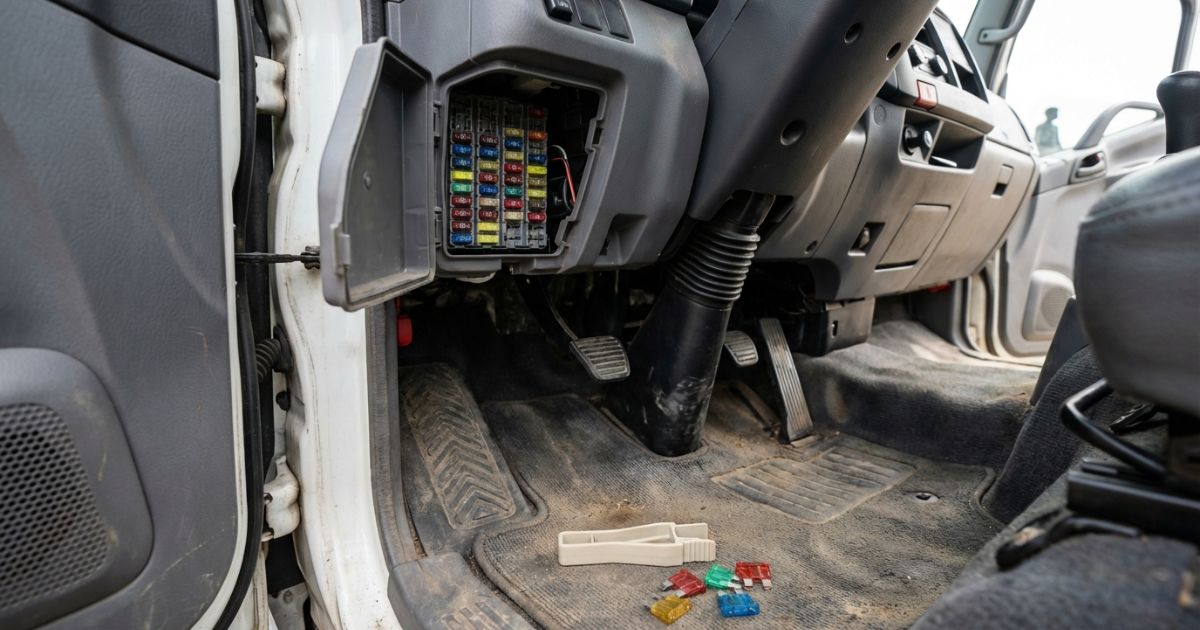

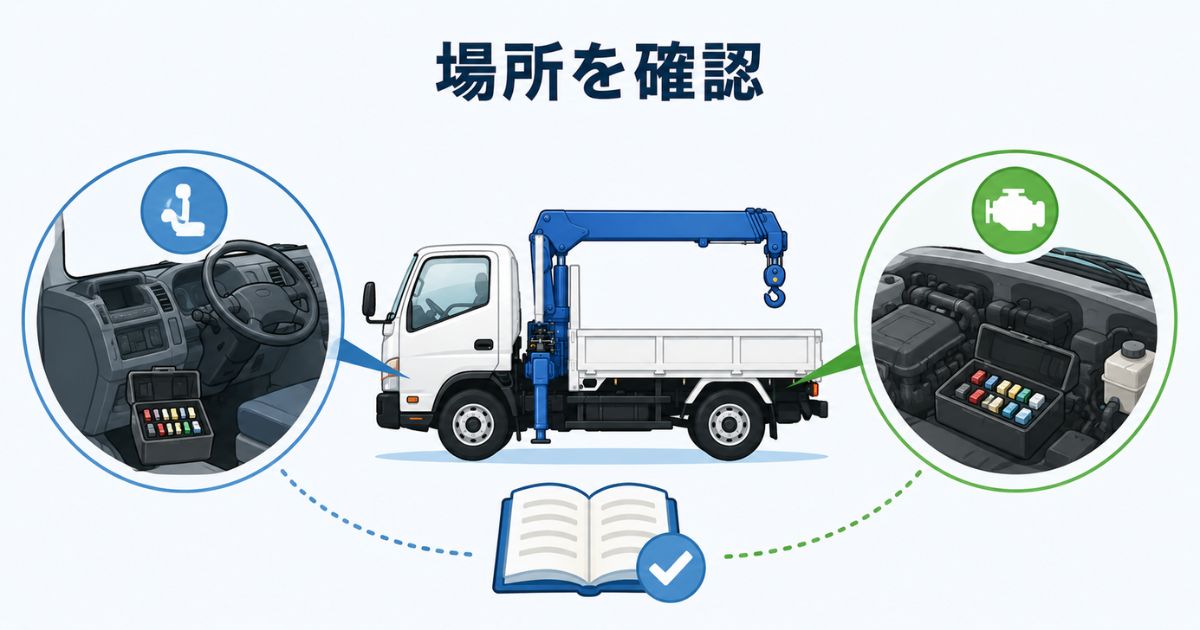

ヒューズボックスは車種ごとに複数箇所を確認
- 🔍 キャビン内：インストルメントパネル周辺、助手席側・足元付近など（車種差あり）
- 🔍 キャブ外・キャブ後方：リレーや電源系のボックスが設けられる車種がある
- 🔍 エンジンルーム・バッテリー周辺：主電源・灯火・補機系などが配置される場合がある
「症状→回路→場所」を逆引きするコツ
- ✅ まず「動かない機能」を箇条書き化（単機能／複数機能）
- ✅ 取扱説明書のヒューズ表（機能名）から該当回路を特定
- ✅ 蓋表示で回路名・指定アンペア数を照合する
- ✅ PTO・クレーン系の表示は車両ごとに異なるため、取扱説明書や整備資料も確認する
- ✅ 同名／類似名が複数ある場合は、症状が一致する回路から確認する
ヒューズ表が見つからない時の現場ルート
- ✅ ヒューズボックス蓋裏の表示を確認（機能名・アンペア表示）
- ✅ 車両の取扱説明書を確認する
- ✅ 予備ヒューズ／ヒューズプラーの有無を確認
- ⚠️ 不明なまま抜き差しで当てない（回路混乱・二次トラブルの元）
車種ごとの確認先として、いすゞ自動車の取扱説明書検索、日野自動車の車種別メンテナンス情報、UDトラックスのQuon取扱説明書など、メーカー公式情報を優先してください。
ヒューズ切れの確認方法と交換手順

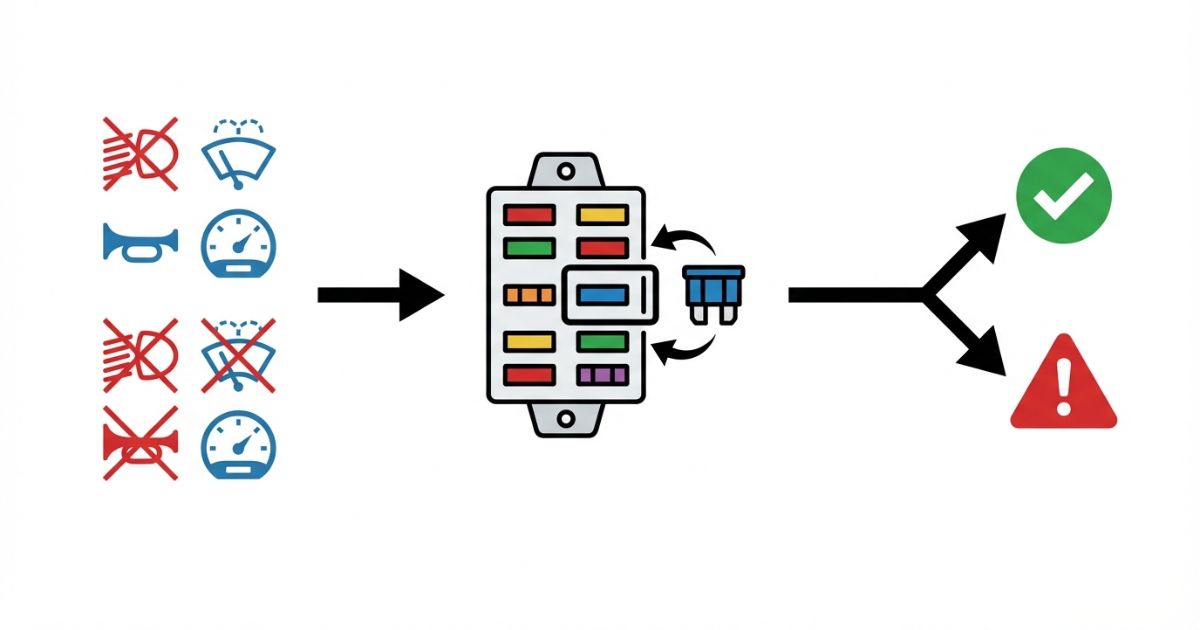

結論：ヒューズは「安全確認→該当回路と指定容量の特定→取り外し→切れ確認→指定容量で交換→復旧・再発確認」の順番を固定すると、誤交換を減らせます。
理由：指定より大きいアンペア数のヒューズを使うと、ヒューズが本来の保護機能を果たせず、配線焼損や火災につながるおそれがあります。
補足：目視でヒューズのエレメントが切れているか確認できる構造では断線を確認します。ただし、外観だけで原因までは特定できません。原因が分からない、交換後すぐに再び切れる、重要な操作系が不安定な場合は交換を繰り返さず整備点検へ切り替えます。
具体：作業前チェックから順に進めます。車種ごとの安全手順は取扱説明書を優先してください。
作業前チェック（安全・再発防止）
- ✅ 平坦で安全な場所に停車し、パーキングブレーキを確実に作動させる
- ✅ 車両の取扱説明書に従い、スタータースイッチ／キーと電装をOFFにする
- ✅ クレーン作業中なら、吊り荷・周囲・車両姿勢を安全側で確認する
- ⚠️ 異臭・煙・異常な熱がある場合は、ヒューズ交換より先に使用を中止する

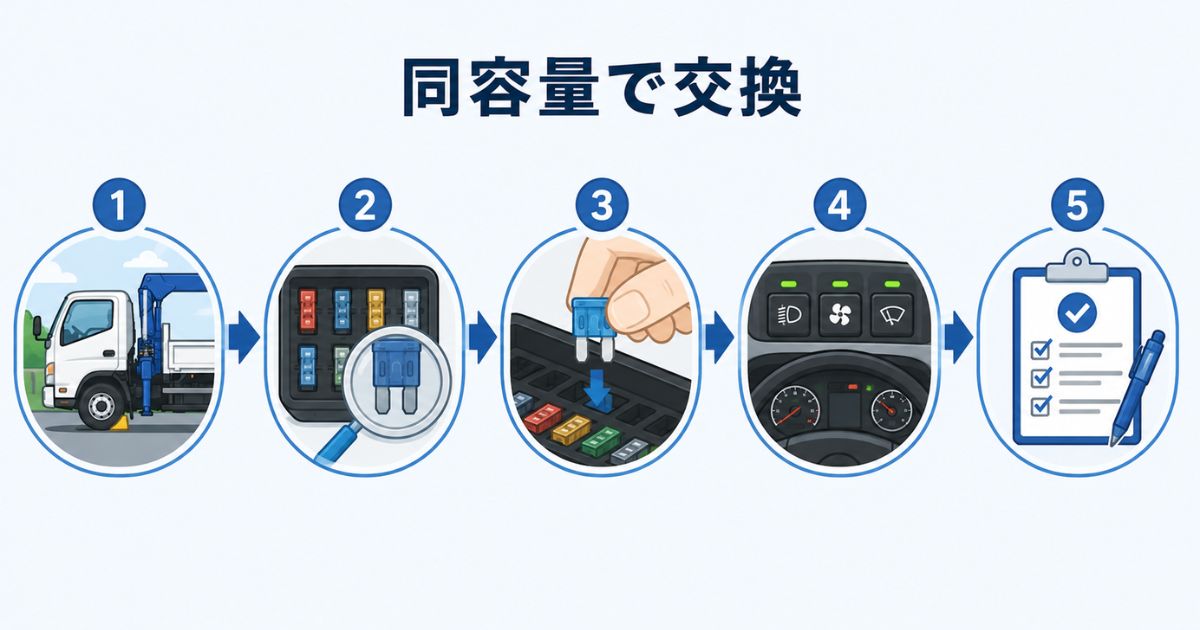

確認・交換の手順（6ステップ）
- 取扱説明書や蓋表示から、該当ヒューズの機能名・位置・指定アンペア数を特定する
- 車両の安全手順に従って電源をOFFにする
- ヒューズプラーがある場合は使用して引き抜く
- ヒューズのエレメントを目視し、断線・溶断がないか確認する
- 交換する場合は、必ず同じ指定容量の新品ヒューズを差し込む
- 電装を1つずつ復帰させ、交換直後や短時間で同じヒューズが再び切れないか確認する

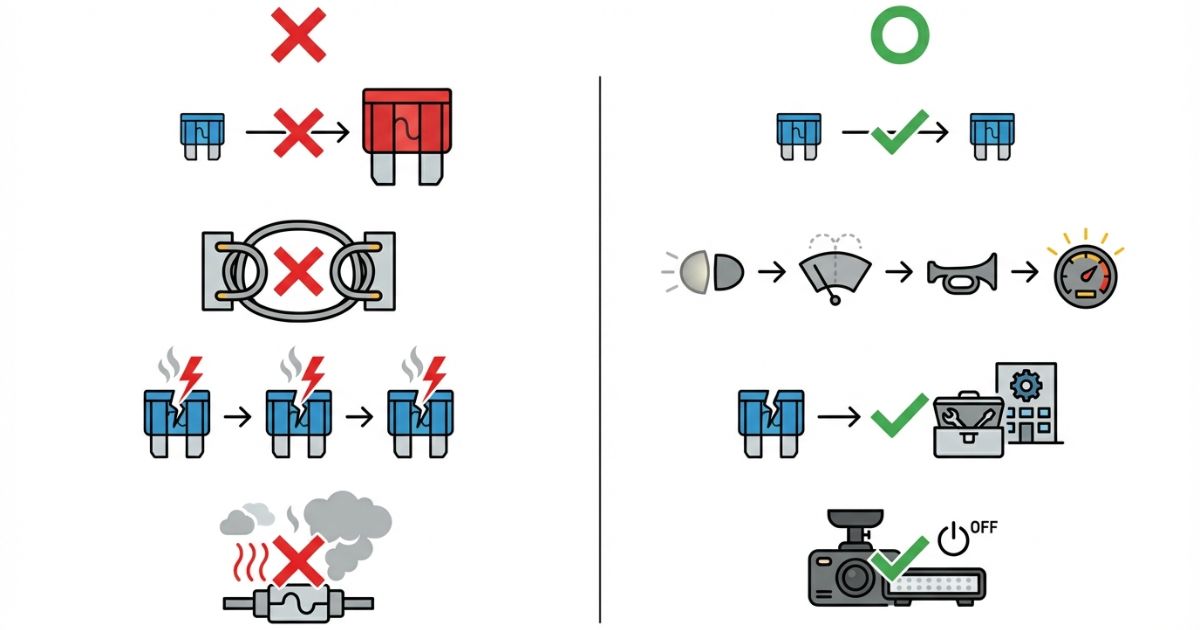

| 行為 | 目的 | OK条件 | NG理由 |
|---|---|---|---|
| 同容量ヒューズへ交換 | 回路保護を維持しながら復旧確認 | 回路名と指定アンペア数が一致 | 条件不一致は誤回路・誤容量の原因 |
| 容量を上げる（例：10A→15A） | 一時的に切れにくくする | なし | 保護が効かず配線焼損・火災リスク |
| 針金・銀紙などで直結／代用 | 強制的に通電させる | なし | 回路保護が働かず故障・火災の原因になる |
| 原因不明で交換を繰り返す | 走行や作業を継続したい | なし（原因不明・再発なら点検へ） | 短絡・過負荷・電装品不良などが残っている可能性がある |
失敗例→回避策（現場あるある）
- ⚠️ 容量違いを挿して一旦動く → 後で配線焼損
✅ 必ず指定容量。予備がない場合は容量違いで代用せず手配へ切り替える - ⚠️ 同じヒューズが連続で切れるのに走る
✅ 再発＝点検ライン。原因未特定のまま交換を繰り返さない - ⚠️ 原因切り分けなしで抜き差しする
✅ 症状→回路→位置→指定容量の順番を固定する - ⚠️ PTOやクレーン操作が一度動いたので作業に戻る
✅ 復旧確認は「動いたか」だけでなく、再切断や異常がないかまで見る
いすゞ自動車の公式案内でも、ヒューズは必ず指定容量を使用し、指定容量以外や針金・銀紙などを使用しないこと、交換したヒューズがすぐ切れる場合や原因が分からない場合は販売会社へ相談することが案内されています。いすゞ自動車「ヒューズの交換方法」で確認できます。
PTOヒューズの場所・切れるときの確認順
結論：「PTOが入らない」「クレーン操作パネルが無反応」という症状でも、ヒューズだけが原因とは限りません。PTOヒューズの名称・位置は車種・年式・架装で異なるため、操作条件を確認したうえで、取扱説明書やヒューズボックスの蓋表示から該当回路を特定します。
理由：PTOが動かない原因は、大きく「操作条件」「PTO側の機構」「電装・ヒューズ・電源系」に分けて考える必要があり、ヒューズ交換だけで機械・油圧側の不具合まで解決できるわけではないためです。
補足：PTO関連回路の表示名は車両ごとに異なるため、一般化せず、現車の説明書・蓋表示・整備資料で確認してください。メーカー名や車名だけでヒューズの位置を断定しないことが重要です。
PTOが動かないときの確認順
- PTOスイッチの操作方法と成立条件を確認する
- 操作条件に問題がなければ、PTO・クレーン関連の電装が無反応か確認する
- 取扱説明書・蓋表示からPTO関連回路と指定アンペア数を特定する
- 該当ヒューズが切れていれば、指定容量の新品へ交換して復旧を確認する
- 同じヒューズが再び切れる、異臭・異常熱・焦げ跡がある場合は作業を中止して点検へ切り替える
| 症状 | 今回の記事に残す確認 | 詳しい確認先 |
|---|---|---|
| PTOスイッチの操作条件が分からない | ヒューズ確認前に操作条件を成立させる | ユニック車PTOスイッチ |
| 操作条件は合っているがPTO関連電装が無反応 | PTO関連回路・ヒューズ・電源系を確認 | 本記事で切り分け |
| ヒューズに異常がないのにPTOが入らない | ヒューズ以外の原因へ切り替える | トラックのPTOの意味・役割・仕組み |
| ユニック車でPTOとクレーンの関係を確認したい | 電装側の確認後、PTO機構側へ進む | ユニック車PTOとは |
操作手順違いが疑わしい場合は、ユニック車のPTO操作ミスで起きやすい確認項目へ進みます。本記事ではPTO固有の機械・油圧側まで分解せず、電源回路・ヒューズ・再切断の判断までを担当します。
PTOは入るものの、アウトリガー・吊り作業などクレーン操作全体の流れが不安な場合は、ユニック車の使い方と基本操作の流れで確認してください。

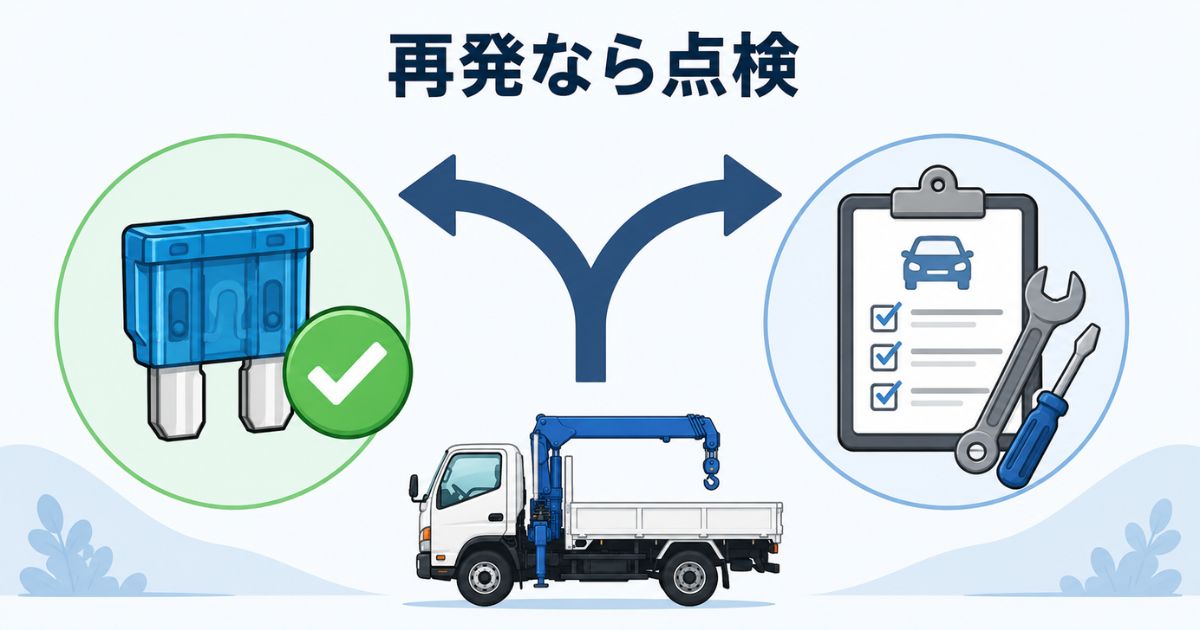

交換してもヒューズが再び切れる原因と停止ライン
結論：判断の中心は「単発のヒューズ断線か」「再発する電装系異常か」です。指定容量のヒューズで復旧を確認し、交換後すぐ再び切れる場合や原因が分からない場合は使用を中止して点検へ切り替えます。
理由：再発は配線の短絡（ショート）や漏電、電装品の不良、過負荷などの可能性が高く、原因未特定のまま走行・作業を続けるほど二次被害のリスクが上がります。
補足：交換作業は「ヒューズの抜き差し」までに限定し、配線修理や原因探索は現場で無理に行いません。クレーン作業前や作業中にヒューズが切れた場合は、一時的に復旧してもすぐ吊り作業へ戻らず、再発がないかを優先して確認します。
具体：下の停止条件に当てはまる場合は、交換で粘らず点検へ切り替えます。
最優先の判断軸＝単発か再発か
- ✅ 指定容量で交換 → 復旧を確認 → 原因不明・重要回路は点検相談も検討
- ⚠️ 再発：原因未特定のまま継続しない（配線ショート／電装品不良の疑い）
- ⚠️ PTOスイッチ操作を繰り返して無理に作業を続けない
二次判断軸＝自分でできる範囲か／継続して安全か
- ✅ 自分でできる範囲：指定容量ヒューズの確認・交換まで
- ✅ 走行／作業判断：再発・異臭・異常熱がなくても、原因不明や重要回路では安全側で点検へ切り替える
- ⚠️ 容量違いのヒューズで一時復旧させて作業を続けない
このラインを超えたら整備点検（停止条件）
- ⚠️ 交換直後にまた切れる
- ⚠️ ヒューズ切れの原因が分からない
- ⚠️ 同じヒューズが短時間で繰り返し切れる
- ⚠️ 周辺配線が熱い／溶け／焦げ跡がある
- ⚠️ 雨天走行後などで断続的に切れる（浸水・漏電疑い）

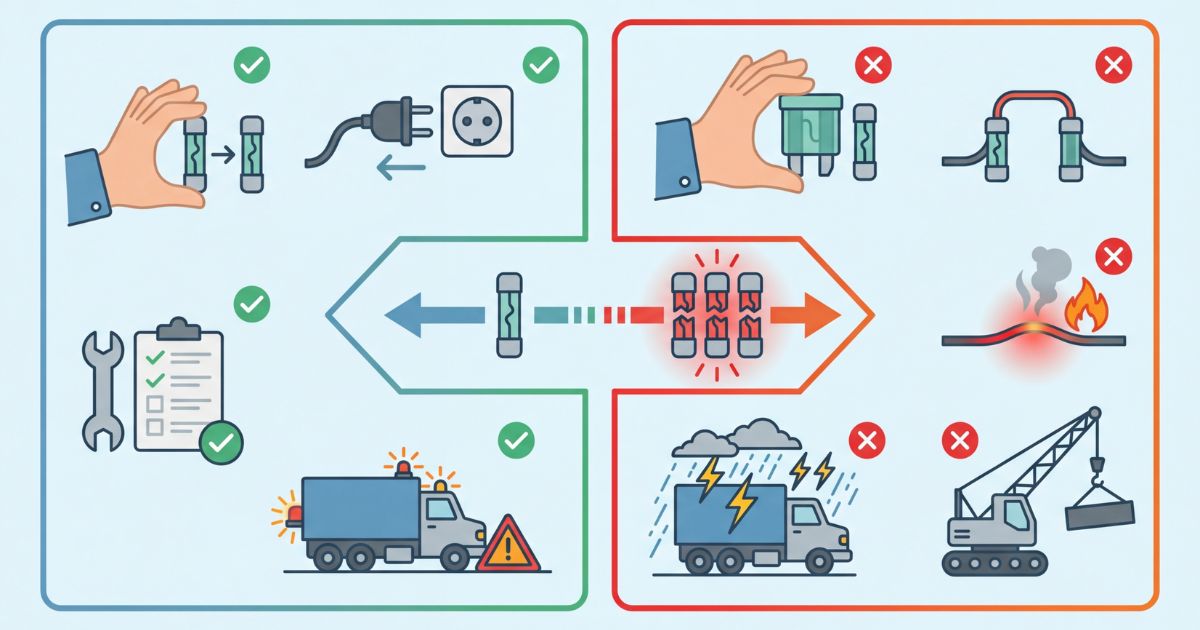

再発時に疑う原因と「現場でできる線引き」
結論：同じヒューズが再発する場合は、配線や電装品の異常が疑われるため、現場で無理に原因探索を行わず点検へ切り替えます。
理由：再発は短絡（ショート）・漏電・過負荷などが背景にある可能性があり、保護の役割を担うヒューズを「切れにくくする行為」は危険を増やします。
補足：原因は断定せず「疑う順番」を持つと、連絡や点検が早くなります。PTO系で操作条件を満たしていないだけなら、ヒューズ交換ではなく前項のPTO確認順へ戻って切り分けます。
具体：よくある原因と線引きを整理します。
よくある原因（推測ではなく“疑う順番”）
- ✅ 電装品の過負荷（追加機器、電源ソケット多用）
- ✅ 配線の擦れ／挟み込みによる短絡（ショート）
- ✅ 水濡れ・結露による漏電
- ✅ リレー／コネクタ不良（断続）
- ✅ 車種・仕様ごとに定められたPTO操作条件が成立していない
| 区分 | 現場でできること | 現場でしないこと | 目的 |
|---|---|---|---|
| OK | 指定容量ヒューズの確認・交換、追加機器の停止（電源を切る）、操作条件の再確認 | 配線修理、短絡箇所の探索、容量アップ、直結、PTO操作の繰り返し | 安全を保ったまま点検・復旧判断に必要な情報を整理 |
ユニック車の注意（クレーン系統は作業可否を優先）
- ✅ クレーン操作に関わる系統は、復旧しても再発ゼロ確認まで無理に作業しない
- ✅ 電装が無反応、ヒューズが再発、同じ回路が繰り返し切れる場合は停止ラインで判断する
- ✅ 作業中断 → 安全確保 → 点検依頼、の順番を固定する
安全・作業可否の確認手順
結論：安全面で最優先なのは「停止条件」を守ることです。異臭・煙・熱・再発・原因不明がある場合は、その場で止めて点検へ切り替えます。
理由：ヒューズは回路保護の最後の砦で、再発や熱・焦げは回路の異常が疑われます。無理な走行やクレーン作業は二次事故につながります。
補足：吊り荷を扱う前に電装異常が出た場合は、作業前に停止判断します。作業中にクレーン操作が不安定になった場合も、安全確保を優先し、復旧しても再発・異臭・異常熱・焦げ跡があれば作業を継続しません。
具体：確認手順と連絡テンプレを用意します。
安全最優先の確認手順（作業可否）
- ⚠️ 異臭／煙／熱：中止
- ⚠️ 同一ヒューズ再発／原因不明：中止・点検へ
- ⚠️ 焦げ跡／溶け／警告灯の同時発生：中止
- ✅ クレーン作業：再発・異常兆候・原因不明がある場合は見合わせる
迷ったときのチェック（3つ）
- ✅ 同じヒューズの再発や原因不明がないか
- ✅ 異臭・煙・異常な熱がないか
- ✅ 容量違いの代用をしていないか
夜間や悪天候で灯火類の異常が重なる場合は、警告灯と合わせて危険度を切り分けた方が判断が早いため、警告灯の意味・危険度・対処の優先順位を一覧で確認して、運行継続の可否を安全側で判断してください。
予備ヒューズの備えと整備依頼の伝え方
結論：ヒューズ切れの対応は「予備の常備」と「外注に切り替えるライン」を決めておくほど、ダウンタイムを減らせます。
理由：ヒューズ自体は小部品でも、再発の背景が配線や電装品の場合は点検と修理が必要になり、現場対応で長引かせるほど損失が増えます。
補足：外注の判断は「再発」「焦げ跡」「浸水疑い」などの条件で固定すると迷いが減ります。あわせて、どの回路で切れたか、いつ再発したかを記録しておくと整備依頼がスムーズです。
具体：常備品と外注判断の考え方をまとめます。

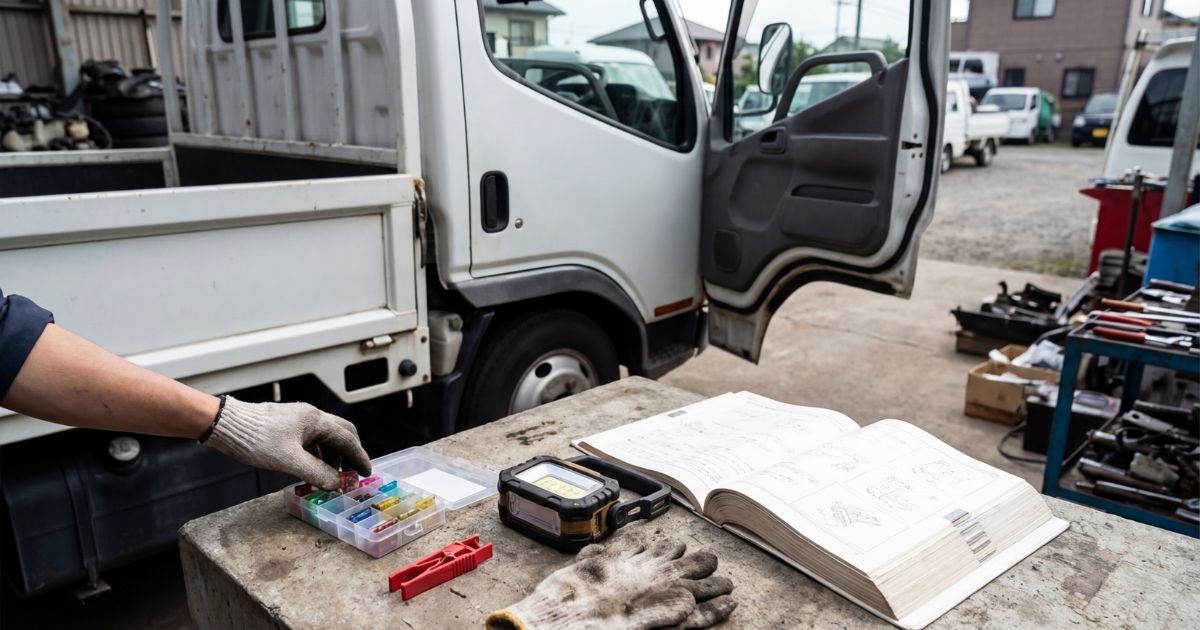

現場対応で用意しておくもの（ミニ備品リスト）
- ✅ 現車の指定容量に合う予備ヒューズ
- ✅ ヒューズプラー
- ✅ ライト
- ✅ 取扱説明書（スマホ保存でも可）
- ✅ 手袋
外注判断の考え方（条件提示）
- ✅ 再発・焦げ跡・浸水疑い：整備工場／電装店の対象
- ✅ 再発日時、天候、作業内容、交換したアンペア数を残す
- 🧭 走行継続に危険がある状況では、レッカー／代替車の手配も検討する
現場での連絡テンプレ（整備依頼を早くする）
- ✅ 症状（動かない機能）
- ✅ 切れたヒューズの位置
- ✅ 回路名・指定アンペア数
- ✅ 交換後の再発有無
- ✅ 発生状況（雨天／段差／作業中／追加電装使用中など）
再発を減らすには、現場対応だけでなく始業前の確認も大切です。トラック車体全般はトラックの点検チェックリスト、ユニック装置固有の確認はユニック車の日常点検で役割を分けて確認してください。
点検や修理を依頼した場合は、発生状況や交換内容をトラックの整備記録簿の書き方に沿って残しておくと、再発時の説明や車両管理に役立ちます。
トラックのヒューズ切れでよくある質問
PTOスイッチが入らないとき、ヒューズを先に見ればよいですか？
結論：いきなりヒューズだけを見るのではなく、まずPTOスイッチの基本操作と操作条件を確認します。
理由：PTOが入らない原因は、操作条件の未成立、PTO側の機構、電装・ヒューズ・電源系に分かれるためです。
具体：操作条件に問題がなく、操作パネルや関連電装が無反応な場合は、取扱説明書や蓋表示からPTO関連のヒューズ・電源系を確認します。
ヒューズ交換でPTOやクレーン操作が復旧したら、そのまま作業してよいですか？
結論：復旧したことだけで作業継続を決めず、交換直後の再切断や異常兆候がないか確認します。
理由：一度復旧しても、同じヒューズが再び切れる場合は配線や電装品の異常が残っている可能性があるためです。
具体：再発、異臭、異常熱、焦げ跡、警告表示、原因不明がある場合は作業を続けず点検へ切り替えます。
PTO操作ミスとヒューズ切れはどう見分けますか？
結論：操作ミスは条件未成立や手順違いで起きやすく、ヒューズ切れは操作パネル無反応や関連電装の停止が手がかりになります。
理由：同じ「動かない」でも、操作条件の問題と電源系の問題では確認場所が変わるためです。
具体：まず操作条件を確認し、条件に問題がなければ取扱説明書や蓋表示からPTO関連回路のヒューズ・電源系を確認します。
エンジンがかからないのはヒューズが原因？
結論：可能性はありますが、ヒューズ切れだけで断定はできません。
理由：始動に関わる電源回路に問題がある場合のほか、バッテリー、端子、スターター関連など別要因もあります。
具体：複数の電装が同時に弱い・無反応なら、バッテリー上がりや主電源系も含めて切り分けます。
ヒューズ切れを目視で確認できないときは？
結論：まず取扱説明書や蓋表示で回路名と指定アンペア数を確認し、ヒューズのエレメントに断線や溶断がないか見ます。
理由：外観だけではヒューズ切れの原因まで判断できず、断線が見えにくい場合もあるためです。
具体：外観で判断できない、原因が分からない、交換後すぐ再び切れる場合は、容量違いで試したり交換を繰り返したりせず、販売会社や整備工場へ点検を依頼します。
予備がないときはどうする？
結論：容量違いで代用せず、安全な場所で運行・作業を見合わせて手配に切り替えます。
理由：指定容量以外のヒューズや針金・銀紙などの代用は回路保護が働かず、故障や火災につながるおそれがあるためです。
具体：安全な停車場所を確保し、整備工場や電装店へ症状・回路名・指定アンペア数を伝えます。
容量が大きいヒューズを挿すのはなぜNG？
結論：回路保護が適切に働かなくなり、配線や電装品が先に損傷するおそれがあるためです。
理由：ヒューズは指定アンペアで切れて回路を保護する設計で、容量を上げると過電流時に適切に切れない可能性があります。
具体：必ず取扱説明書や蓋表示で指定された容量を使用し、指定容量が用意できない場合は代用しません。
ユニックのクレーンが動かないとき、まずどこを見る？
結論：まずPTOの操作条件とクレーン操作系の反応を確認します。
理由：ユニック車では操作条件、PTO側の機構、電装・ヒューズ・電源系のいずれでも「動かない」症状が出るためです。
具体：操作条件に問題がなく、操作パネルや関連電装が無反応なら該当回路のヒューズ・電源系を確認し、ヒューズに異常がなければPTO機構やクレーン側の点検へ切り替えます。
同じヒューズが雨の日に切れやすいのは？
結論：水濡れや結露による短絡・漏電などが疑われるため、同じヒューズが繰り返し切れる再発として扱います。
理由：水分が関係する電装異常は断続的に出ることがあり、ヒューズ交換だけでは原因を解消できない場合があるためです。
具体：交換を繰り返して走行・作業を続けず、発生した天候や場所を記録して整備点検へ切り替えます。
まとめ＋CTA（次に取る行動）
結論：トラックのヒューズ切れは、症状整理→回路特定→ヒューズボックス確認→切れ確認→指定容量で交換→再発なら点検、の順番で判断すると安全に短時間で切り分けできます。
理由：ヒューズは回路（電装系）を守る部品で、容量違いの代用や再発の放置は二次被害のリスクを増やします。
補足：ヒューズ切れは、PTOが入らない原因のすべてではなく、電装系の切り分け対象です。操作条件が不安ならPTOスイッチ、操作ミスが疑わしいならPTO操作ミス、電装無反応や再発があるならヒューズ確認・点検へ進みます。
具体：次の行動で、現場のダウンタイムを減らせます。
- ✅ 現車の指定容量に合う予備ヒューズとヒューズプラーを車載する
- ✅ 取扱説明書のヒューズ表（機能名・アンペア）をすぐ見られる状態にする
- ✅ PTO操作条件が不安な場合は、前項のPTOヒューズ確認順に戻って操作条件から確認する
- ✅ 灯火類の不具合ならトラックの灯火類点検で不点灯範囲を整理する
- 🧭 交換後に再発する場合は無理に走行・作業を継続せず点検へ切り替える
交換後の再発防止まで含めて備えるなら、トラックの日常点検チェックリストで電装を含む始業前確認を整理すると、現場での見落としを減らせます。
また、再発や異常熱が出たあとの整備判断で迷わないために、交換したヒューズの場所・アンペア数・再発状況を整備記録簿に残す流れも把握しておくと有効です。
