【ユニック車の部位名称】ブーム・フック・アウトリガーなど各部を図解解説

ユニック車は現場で頻出ですが、部位名称が曖昧なままだと「どこを指しているのか」が一致せず、指示ミスや手配の食い違いが起きやすくなります。

とくに小型（2t・3tクラス）では、車両ごとに装備差（ラジコンの有無、アウトリガー形式、荷台の架装）が出やすく、同じ言葉でも想定がズレたまま段取りが進むことがあります。結果として「当日になって届かない・設置できない・吊れない」という手戻りが起きやすいのが実務の落とし穴です。

結論は、ユニック車は部位ごとに正式名称と役割が決まっており、それを把握することで実務の会話が正確になるということです。

名称を揃えるだけで作業可否が決まるわけではありませんが、少なくとも「何を見て判断するか」を共有できるようになります。たとえば「脚（アウトリガー）」と言ったときに、張り出し幅の話なのか、敷板が必要な地耐力の話なのか、あるいは設置位置（左右・後方）の話なのかが揃うだけで、確認が一気に進みます。

この記事では、名称の丸暗記ではなく、トラック本体／クレーン装置／荷台・架装の3ブロックに分けて整理し、通称と正式名称のズレも吸収しながら「どの部位を確認すべきか」「何をどう呼ぶべきか」を判断できるようにまとめます。

アウトリガーの役割や張り出し条件は部位名称だけでは伝わりにくいため、手配や段取りで条件を揃えたい場合は【ユニック車アウトリガーとは】役割・張り出し・敷板の基本で「何を確認すべきか」を整理してから進めると認識違いを減らせます。

著者情報（編集方針）

ユニック車の手配・打ち合わせで起きやすい認識違い（指示ミス／見積の食い違い／点検抜け）を減らすため、部位名称を「区分→役割→呼び方」で整理します。作業可否や安全に関わる話題は、車両仕様・現場条件・事業者の運用で変わる前提で条件付きにし、最終確認の導線も示します。

なお実務では「名称が合っている＝安全に使える」ではありません。名称はあくまで入口で、点検・表示・作業条件（設置面、半径、吊り荷）を揃えて初めて判断できます。ここでは断定を避け、確認の順番が分かる形で補足します。

ユニック車の部位名称が混乱しやすい理由
部位名称は「区分→役割→呼び方」で揃える
名称を知っても「作業可否」は別判断になる
ユニック車を構成する“3ブロック”を図解で整理
ブーム・フック・アウトリガーなど主要部位の名称と役割
荷台・床・あおり・工具箱など荷台まわりの名称整理
現場手配で迷わないチェックリスト＆比較表＆失敗例→回避策
部位理解があると決めやすいこと（レンタル／購入／外注）
安全・法規・資格の注意（名称とセットで確認する手順）
FAQ（よくある質問）
まとめ（要点）
出典・参考情報

ユニック車の部位名称が混乱しやすい理由

結論：ユニック車は通称が多く、トラック本体とクレーン装置が一体のため、同じ言葉でも指す範囲がズレやすい構造です。

理由：「脚」「アーム」「フック周り」などの言い方は現場で通じる一方、書類や見積では正式名称が前提になり、言葉の境界が曖昧なままだと食い違いが増えます。

補足：とくにクレーン装置（ブーム・アウトリガー・フック・ワイヤロープ）の名称は、安全確認や作業説明に直結しやすい部分です。

また、2t・3tなど小型側は「見た目が似ている」ことが混乱を強めます。アウトリガーの形式（X型・H型など）、張り出し幅、旋回時の干渉、ラジコンの有無など、見た目では分かりづらい差があり、通称だけで会話すると重要条件が抜けやすくなります。

現場で困りやすい場面（例）

✅ 指示：同じ「脚」でもアウトリガーを指すのか別部位を指すのかが一致しない
✅ 手配：必要な装備（ラジコン等）が伝わらず、当日作業がやり直しになる
✅ 見積：荷台側の条件（あおり・床・架台）が曖昧で費用がブレる

この手の食い違いは「相手の理解不足」ではなく、言葉の定義が共有されないまま工程だけ進むことで起きます。だからこそ、名称は“暗記”ではなく“確認のための共通語”として揃えるのが現実的です。

部位名称は「区分→役割→呼び方」で揃える

結論：部位名称は「トラック本体／クレーン装置／荷台・架装」に区分し、役割で覚えて、通称と正式名称の使い分けを決めると認識違いが減ります。

理由：先に区分を揃えると「どの領域の話か」が一致し、次に役割（支える／伸ばす／吊る／支点を作る）で整理すると言葉の揺れを吸収できます。

補足：通称は便利ですが、伝達が必要な場面では「正式名称＋指す範囲」をセットで扱う方が安全です。

たとえば通称の「アーム」は、ブーム全体を指す場合もあれば、先端側だけを指す場合もあります。会話が噛み合わないときは「どの区分の、どの役割の部位か」を言い直すだけで、短時間で修正できます。

迷ったときのチェック（3つ）

✅ いま話しているのは「トラック本体／クレーン装置／荷台・架装」のどれか
✅ その部位の役割は「支える／伸ばす／吊る／支点を作る」のどれか
✅ 通称で伝えるなら、相手が同じ範囲を想定しているか確認できているか

さらに実務では、見積や指示の場面ほど「正式名称」を優先すると安定します。一方で現場の口頭では通称が早いので、重要な条件（張り出し、半径、荷台条件）だけは正式名称に寄せる、という運用が現実的です。

名称を知っても「作業可否」は別判断になる

結論：部位名称の理解は手配や指示の精度を上げますが、名称だけで「吊れる／届く／設置できる」を断定できません。

理由：作業可否は、クレーン装置の仕様（定格荷重・作業半径・ブーム構成など）と現場条件（設置スペース・障害物・進入経路）で変わるためです。

補足：ブームやアウトリガーは、作業説明・安全確認で頻出のため、名称とあわせて条件確認が必要になります。

初心者が誤解しやすいのは「小型ユニック＝どこでも入れて何でも吊れる」というイメージです。実際は小型ほど設置スペースは取りやすい一方で、作業半径が少し伸びるだけで吊れる重量が変わるケースがあり、現場条件（障害物、勾配、軟弱地盤）で“できない”が発生します。

また「可能だが注意が必要」な例として、狭所でアウトリガーを十分に張り出せない状態での吊り作業は、作業自体が成立しない場合があるだけでなく、条件判断が難しくなります。名称を揃えたうえで、張り出し条件・敷板の要否・設置面の状態を必ず確認します。

できること／できないこと／条件付き可

✅ できること：部位名称を揃えて、指示・見積・点検の「どこを指すか」を一致させられる
⚠️ できないこと：名称だけで、吊り荷の可否や作業範囲を言い切ること
✅ 条件付き可：ブーム・アウトリガーなど作業に関わる部位は、仕様と現場条件を確認して判断できる

判断の順番としては「名称→仕様→現場条件」の3段階が安全側です。名称が揃っていないと仕様確認の質問が成立しないため、名称は“判断の入口”として位置づけます。

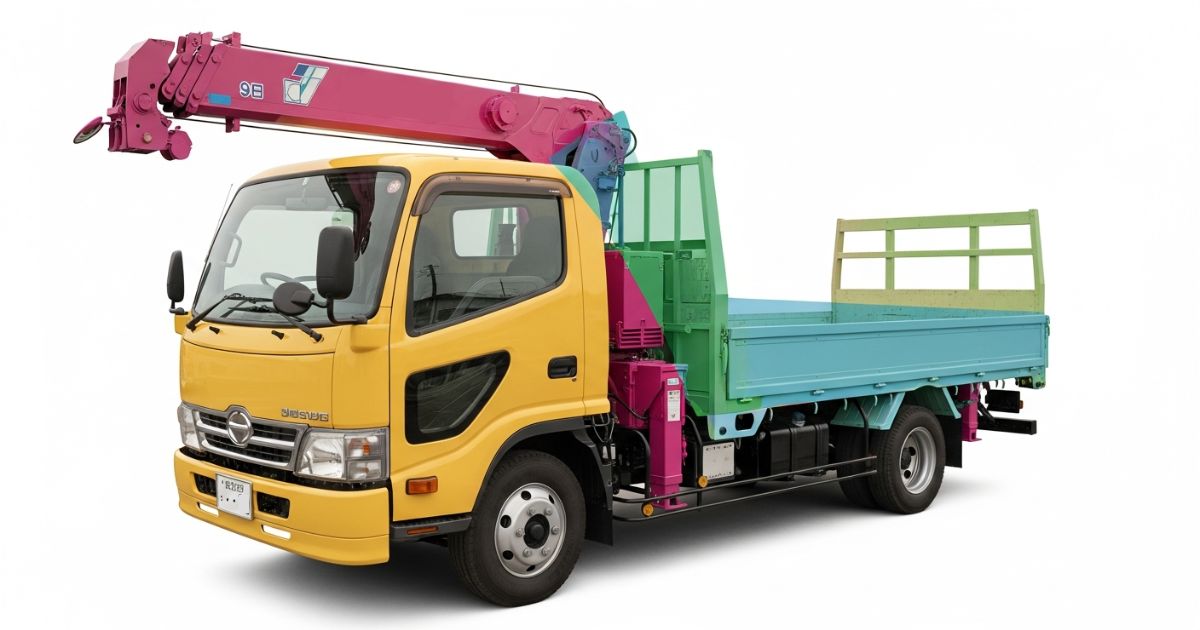

ユニック車を構成する“3ブロック”を図解で整理

結論：ユニック車は「トラック本体」「クレーン装置」「荷台・架装」の3ブロックで捉えると、部位名称が整理しやすくなります。

理由：ブロック単位で会話の範囲が一致し、部位名称の通称・正式名称のズレが起きても修正しやすくなるためです。

補足：図解で見るときは、運転席側（キャブ側）／荷台側、左右、上部の基準を揃えると理解が速くなります。

この3ブロックは、手配や点検の会話でもそのまま使えます。たとえば「荷台側の条件（床・あおり）」と「装置側の条件（アウトリガー張り出し）」を分けて話せるだけで、見積の前提が揃いやすくなります。

3ブロックの代表部位（全体像）

✅ トラック本体：キャブ／シャシ（車台）／フレームなど
✅ クレーン装置：ブーム／旋回体／アウトリガー／フック／ワイヤロープ／操作装置など
✅ 荷台・架装：荷台（ボディ）／床（床板）／あおり／架台・鳥居／工具箱など

3ブロックで整理したうえで「どこに条件があるか」を当てはめると、確認漏れが減ります。例として、進入経路は本体側、張り出しは装置側、固定方法は荷台側、というように分解できます。

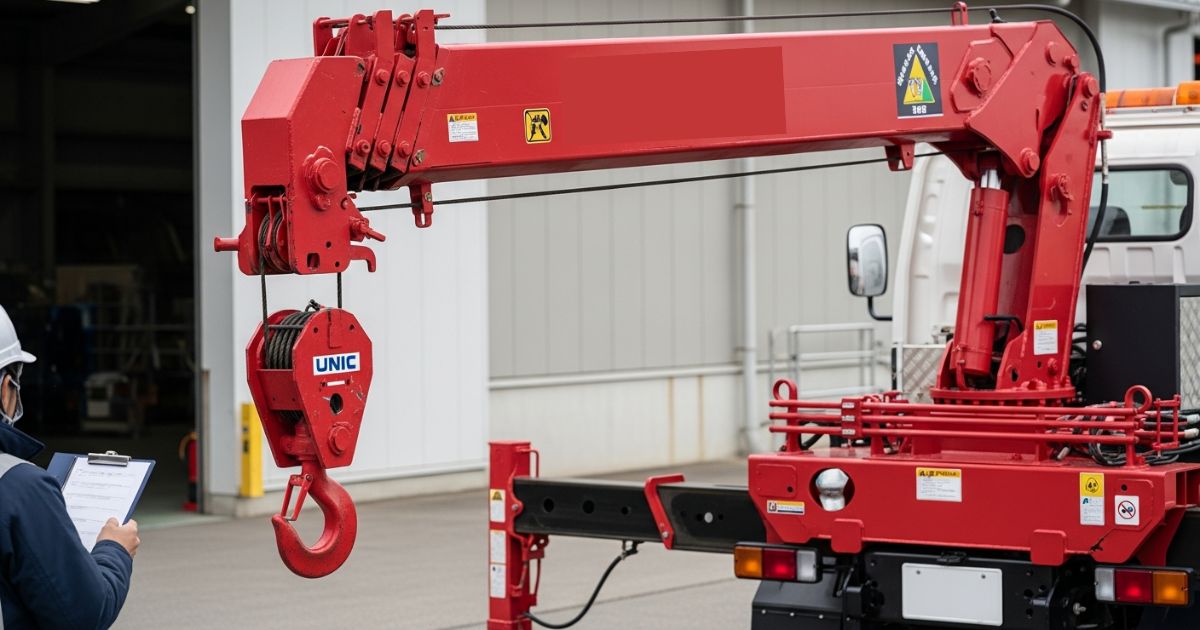

ブーム・フック・アウトリガーなど主要部位の名称と役割

結論：クレーン装置まわりは「伸ばす（ブーム）」「支点を作る（アウトリガー）」「吊る（フック・ワイヤロープ）」「操作する（操作装置）」で役割を押さえると通称の揺れに強くなります。

理由：役割で整理すると、呼び方が違っても「今どの機能の話か」を取り違えにくいからです。

補足：安全装置や表示は名称よりも「確認項目」として扱う方が実務で迷いにくくなります。

小型ユニック（2t・3t）では、同じ「ブーム」でも段数や伸縮の構成によって使い勝手が変わることがあります。ここで重要なのは数値の断定ではなく、「作業半径が増えるほど吊れる重量は変わりやすい」「障害物があると旋回や起伏の余裕が減る」といった判断視点です。

アウトリガーは“車体を支える”だけでなく、作業成立の前提（張り出し条件、敷板、設置面）そのものになりやすい部位です。フック・ワイヤロープは“吊る”機能の中心ですが、実務では玉掛け用具や荷の形状も関わるため、部位と用具を混同しないことが安全側です。

主要部位（役割→呼び方の整理）

✅ ブーム：伸縮・起伏で「届く範囲」を作る部位（作業半径の話につながりやすい）
✅ 旋回体：クレーン上部が回る部分（旋回中心がどこかを揃えると会話が噛み合う）
✅ アウトリガー：車体を支える張り出し脚（設置スペースの条件が重要）
✅ フック：吊り荷を掛ける部位（吊り具の指定は別で必要になることがある）
✅ ワイヤロープ：吊り荷を支える線材（消耗・点検の入口になりやすい）
✅ 操作装置（レバー／ラジコン）：操作方法の違いを含めて確認する部位

現場での失敗パターンとして多いのは「フック周り」を一括りにして、フック本体・ワイヤ・玉掛け用具の責任範囲が曖昧になることです。名称を分けて呼ぶだけで、点検・準備・確認の担当が分かれやすくなります。

用語ミニ表（通称／正式名称／指す範囲／注意点）

通称（現場）	正式名称（書類）	指す範囲	混同しやすい点
アーム	ブーム	伸ばす・起伏する部位	先端だけ／全体など範囲がズレることがある
脚	アウトリガー	車体を支える張り出し部	設置条件（張り出し幅）が伝わらないままになる
吊り具	フック／ワイヤロープ	吊り側の基本部位	玉掛け用具等を含めた“全体”の意味で使われることがある
リモコン	ラジコン（操作装置）	操作方法の一種	有無で作業段取りが変わるため事前確認が必要

表のように「通称→正式名称→指す範囲」を揃えると、同じ単語でも会話の基準が揃います。とくに“範囲”の補足は、短文でも効果が大きいポイントです。

荷台・床・あおり・工具箱など荷台まわりの名称整理

結論：荷台側は「荷台（ボディ）」「床（床板）」「あおり」「架台・鳥居」「工具箱」のように、位置と役割で呼び方を揃えると手配が通りやすくなります。

理由：荷台の条件は運搬・固定・積み方に直結し、名称が曖昧だと前提がズレやすいからです。

補足：架装や付帯装備は車両ごとに差が出やすいので、名称だけで判断せず「有無」「位置」「使いたい目的」をセットで確認します。

荷台側は「吊り」よりも「運ぶ・固定する」の条件が支配的です。たとえば床板の状態や滑り止めの有無は、固定方法や養生の前提に影響します。あおりは左右・後方で開閉方向が違うため、どの面を開けたいのかをセットで伝えるとズレが減ります。

また小型車両では、荷台長や架台（鳥居）の形状が現場ごとに効いてきます。長物を積む、荷を立てる、養生材を置くなど、作業動線に関わるため、名称とあわせて「どの用途で使うか」を短く添えるのが実務的です。

荷台側の基本用語（押さえどころ）

✅ 荷台（ボディ）：運搬する領域の総称。仕様の話は「荷台の条件」としてまとめると伝わる
✅ 床（床板）：積載・固定の前提になる。滑りやすさや保護の話につながることがある
✅ あおり：左右・後方の開閉部。方向をセットで伝えるとズレが減る
✅ 架台・鳥居（ヘッドボード等）：荷の保護・固定の補助。通称が多いので指す位置を補足する
✅ 工具箱：付帯装備の代表例。車両ごとに有無があるため事前に確認する

荷台条件の失敗例としては「床は普通だと思っていた」「あおりが開く方向が違った」「架台が当たって積めない」などが起きます。名称を揃え、用途を添えるだけで、見積と当日の段取りが安定しやすくなります。

現場手配で迷わないチェックリスト＆比較表＆失敗例→回避策

結論：手配の失敗を減らすには、部位名称を揃えるだけでなく「作業条件」「車両条件」「伝達方法」をチェックリストで固め、呼び方の揺れは比較表で吸収する方法が有効です。

理由：認識違いの原因は、用語の揺れと条件不足が同時に起きることが多いためです。

補足：失敗例は「どの情報が抜けたか」に分解すると、次回から再発しにくくなります。

実務では、最初に「やる作業（吊るのか／運ぶのか／両方か）」を決め、次に「現場条件（設置面・障害物・進入）」、最後に「車両側の条件（アウトリガー張り出し・ラジコン・荷台条件）」を当てはめると、必要な確認が見えます。順番が逆になると、細部の名称だけ揃っても判断が進みません。

チェックリスト：打ち合わせで最低限そろえる確認項目

✅ 部位名称：ブーム／アウトリガー／フックなど「指したい部位」を特定する
✅ 作業条件：吊りの有無、作業位置の目安、障害物の有無を共有する
✅ 車両条件：進入経路、設置スペース、荷台条件（長物・固定の前提）を整理する
✅ 伝達方法：通称で言う場合は「指す範囲」を補足し、相手の理解を確認する

このチェックは「作業可否の断定」ではなく、「判断に必要な情報が揃っているか」を見ます。現場条件が不明なまま進めると、当日に初めて“条件不足”が露呈するため、先に不足を見つける目的で使うのがポイントです。

比較表：呼び方の揺れを吸収する整理

通称（現場）	正式名称（書類）	指す範囲	伝え方のコツ
脚	アウトリガー	張り出し支持部	アウトリガー＋設置スペース条件をセットで共有する
アーム	ブーム	伸縮・起伏部	先端だけか全体か、指す範囲を短文で補足する
吊り具	フック／ワイヤロープ	吊り側の基本部位	フック・ワイヤ・玉掛け用具を分けて確認する
リモコン	ラジコン（操作装置）	操作方法	有無を最初に確認し、必要なら条件として明記する

比較表は「正しい用語を押しつける」ためではなく、相手と同じ範囲を想定するための補助です。短い会話でも“範囲”を揃えられるように、通称の横に正式名称を置くのが効果的です。

失敗例→回避策（実務型）

⚠️ 失敗例：アウトリガーを「脚」とだけ伝え、張り出し条件が共有されない → ✅ 回避：アウトリガー＋必要スペースをセットで伝える
⚠️ 失敗例：フック周りを一括りにして吊り側の前提がズレる → ✅ 回避：フック／ワイヤロープ／吊り具を分けて確認する
⚠️ 失敗例：荷台側の名称が曖昧で固定や積み方の前提がズレる → ✅ 回避：床／あおり／架台の条件を短文で整理する

失敗を防ぐコツは「用語の正しさ」よりも「条件の粒度」です。どの部位の、どの条件を、どの順番で確認するかを決めると、再確認の回数が減ります。

クイック診断（3択）：いま最初に確認するのはどれ？

✅ A：相手と「どのブロックの話か（本体／装置／荷台）」が一致していない
✅ B：部位は一致しているが「作業条件（吊りの有無・位置・障害物）」が不足している
✅ C：条件は出ているが「車両条件（進入経路・設置スペース・荷台条件）」が曖昧なまま

Aなら区分から揃え、Bなら作業条件を追加し、Cなら車両条件を短文で固めると会話が噛み合いやすくなります。

この診断は「誰が悪いか」を決めるためではなく、どこに不足があるかを最短で見つけるための整理です。A〜Cのどれかに当てはめるだけでも、次の質問が具体化しやすくなります。

部位理解があると決めやすいこと（レンタル／購入／外注）

結論：部位名称が整理できていると、レンタル・購入・外注のいずれでも「条件出し」が正確になり、判断が進みやすくなります。

理由：見積や手配は、仕様や条件の前提が明確なほどブレが減り、再確認の回数も減らせるからです。

補足：費用感は地域・車両・作業内容で変わるため、ここでは「判断の考え方」と「条件提示の粒度」に絞って整理します。

レンタルでは「アウトリガーの張り出し条件」「ラジコンの有無」「荷台条件」がズレると、現場で“できない”が発生しやすくなります。購入では用途が固定されるほど、架装や付帯装備（工具箱、架台）を詰める価値が上がります。外注や代替では、運搬と吊りを分ける、設置条件に余裕がある方法を選ぶなど、条件の整理が選択肢につながります。

✅ レンタル：部位（ブーム／アウトリガー／操作装置）と条件を明確にすると、再手配リスクを減らしやすい
✅ 購入：用途が固定なら、架装・付帯装備（工具箱・架台等）の要件を詰めやすい
✅ 外注・代替：運搬と吊りを分けるなど、前提条件を整理すると選択肢が見えやすい

いずれの判断でも、部位名称は「伝えるための共通語」になります。たとえば外注先に相談するときも、ブーム・アウトリガー・荷台条件を区分して伝えられると、最初の往復で必要条件が揃いやすくなります。

安全・法規・資格の注意（名称とセットで確認する手順）

結論：部位名称を揃えたら、次は作業条件と車両仕様を確認し、断定を避けて安全側の手順で判断することが重要です。

理由：クレーン装置の定格荷重や作業半径、アウトリガーの設置条件などは、仕様と現場条件が揃って初めて判断できるためです。

補足：資格・講習・現場ルールは作業内容や事業者の運用で要件が変わることがあるため、最終確認は手配先・事業者・現場ルールの順で行います。

法規・資格は「ユニック車だからこれ」と一律に言い切れず、吊り荷の条件や作業内容、事業者の運用で要件が変わることがあります。ここで重要なのは、必要要件を決め打ちせず、確認先（手配先、現場のルール、メーカーの資料など）に当てて最終確認する姿勢です。

違反や事故につながりやすい誤認としては、「吊り荷の条件を確認しないまま作業を決める」「アウトリガーの設置条件（敷板・設置面）を軽視する」「玉掛け用具とフック周りを混同する」などが挙げられます。名称と条件をセットで扱い、判断は必ず条件付きで行います。

確認フロー（安全側に倒す）

✅ 部位名称を一致させる（どこを指すかを揃える）
✅ 作業条件を出す（吊りの有無、作業位置の目安、障害物の有無）
✅ 仕様・ルールを確認する（車両仕様、事業者の運用、現場ルール）
🧭 不明点は手配先に確認し、条件付きで判断する

アウトリガーは安定性や設置スペースに直結しやすいため、安全側の確認を深めたい場合は【ユニック車アウトリガーとは】役割・張り出し・敷板の基本で「張り出し」「敷板」「設置面」などの前提を整理してから現場条件を詰めると判断がブレにくくなります。

FAQ（よくある質問）

ブームとアームは同じ意味？

アームは通称として使われることがあり、ブームを指すケースがあります。相手がどの範囲（先端だけ／全体）を想定しているかを短文で補足するとズレが減ります。次に確認すべきポイントは「先端側だけの話なのか、ブーム全体の伸縮・起伏の話なのか」を一言で揃えることです。

アウトリガーとジャッキはどう違う？

アウトリガーは車体を支える張り出し支持部を指す呼び方として使われます。ジャッキは押し上げ・支持の意味で使われることがあり、現場では同義で扱われる場面もあるため、設置条件（張り出し幅・設置位置）で会話を揃えるのが安全です。次に確認すべきポイントは「張り出し幅」と「敷板の要否」をセットで共有できているかです。
