【ユニック車の転倒・横転】地盤・アウトリガー・作業半径から防止策を確認

ユニック車の転倒・横転は、操作そのものよりも、地盤・アウトリガーの張り出し・作業半径・吊り荷・作業姿勢・風といった安定条件が崩れたまま作業を続けることで起きやすくなります。

特に重要なのは、「軽い荷だから大丈夫」「アウトリガーを出したから大丈夫」「車両を置けたから作業できる」と判断しないことです。吊り能力は作業半径やブーム長さ、アウトリガー条件などで変わり、地盤の沈下や車体の傾きが加われば、開始時に成立していた条件が作業中に崩れることもあります。

結論は、安定条件が1つでも確認できない、または車体の沈み・傾き・警報などの異常が出た場合は、作業を中断して前提条件から確認し直すことが重要です。

本記事では、作業中に車体の安定を失って倒れる状態を広く「転倒」とし、そのうち側方へ倒れるケースを含めて「転倒・横転」と表記します。現場では呼び方そのものよりも、転倒につながる条件と予兆を早く見つけることが重要です。

この記事を読むと、次の判断を整理できます。

✅ 転倒・横転につながりやすい6つの条件を作業前に確認できる
✅ 作業半径と定格総荷重をセットで確認できる
✅ 地盤やアウトリガーの異常を作業中の中断判断につなげられる
✅ 転倒限界や安全装置の警報・制限が出た場合に、解除ではなく正規の確認手順へ戻れる

作業全体の安全原則から確認したい場合は、【ユニック車の安全対策】事故を防ぐ基本ルールと現場チェックもあわせて確認してください。

著者：ユニック車ガイド編集部

安全最優先で、現場段取り・手配・仕様整理の観点から、ユニック車の確認手順と中断判断に落とし込みます。

監修条件（重要）：安全・法規・資格・作業可否は、現場条件・役割・機種・社内手順で変わります。この記事では断定を避け、メーカー資料・性能表・取扱説明書・公的情報の確認を前提に整理しています。

課題の全体像：なぜユニック車の転倒・横転は起きるのか
結論と判断軸：転倒・横転を防ぐ“止める分岐”の作り方
転倒・横転が起きやすい6つの条件
性能表で確認するブーム長さ・作業半径・定格総荷重
転倒を防ぐ作業前・作業中チェックと失敗例
FAQ
まとめ＋CTA
出典・参考情報

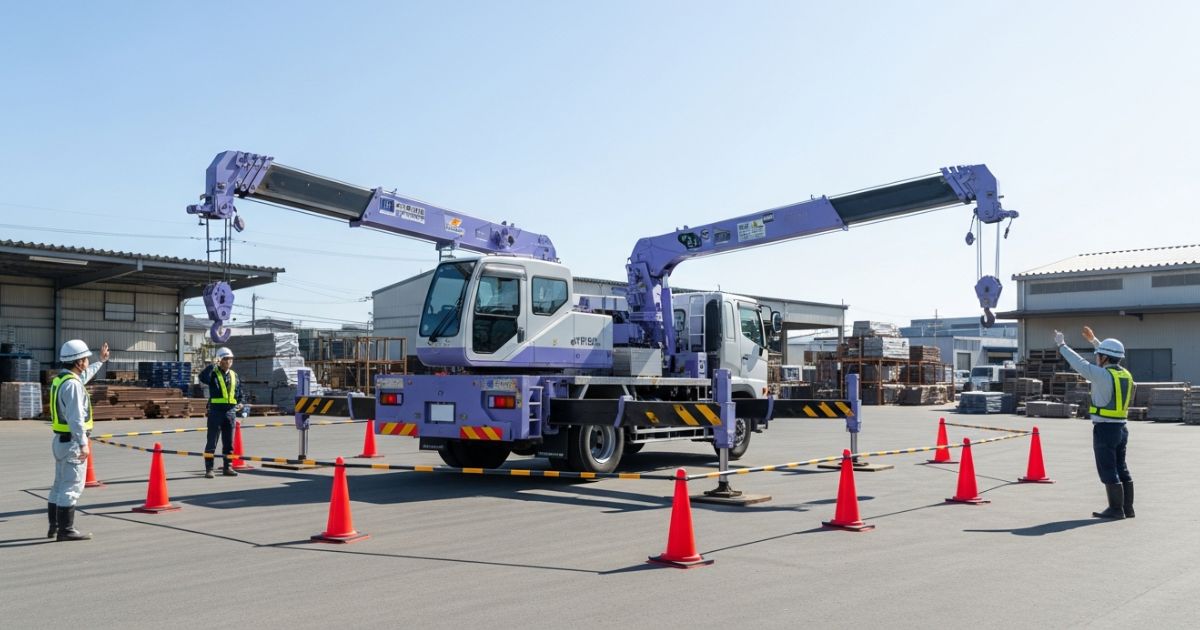

課題の全体像：なぜユニック車の転倒・横転は起きるのか

ユニック車の転倒・横転は、1つの条件だけでなく、複数の安定条件の省略が重なることで起きやすくなります。

例えば、停車位置を優先してアウトリガーの張り出しを妥協すると、十分な支持条件を確保できないまま吊り作業へ進むことがあります。さらに、ブームを伸ばして作業半径が大きくなったにもかかわらず能力判断を更新しなければ、安定性を崩す条件が重なります。

「小型ユニックだから安全」「荷が軽いから転倒しない」という考え方にも注意が必要です。車格や荷の重さだけではなく、どこに車両を設置し、どの張り出し状態で、どの作業半径・姿勢で吊るかまで含めて判断します。

転倒防止では、少なくとも次の6項目を分けて確認すると、安定性を崩す条件を整理しやすくなります。

✅ 地盤：沈下・段差・側溝・路肩・傾斜などがないか
✅ アウトリガー：必要な張り出しと支持状態が成立しているか
✅ 作業半径：ブーム伸縮・旋回で半径が変化していないか
✅ 吊り荷：重量・重心・荷姿・揺れやすさを把握しているか
✅ 旋回方向・作業姿勢：機種の性能表・取扱説明書上の条件に合っているか
✅ 風：吊り荷やブームへの影響を含めて作業継続が妥当か

この6項目は法定のチェック項目数を示すものではなく、本記事で転倒要因を整理するための分類です。実際の作業条件は、使用する機種の取扱説明書、性能表、法令、現場ルールに従って確認してください。

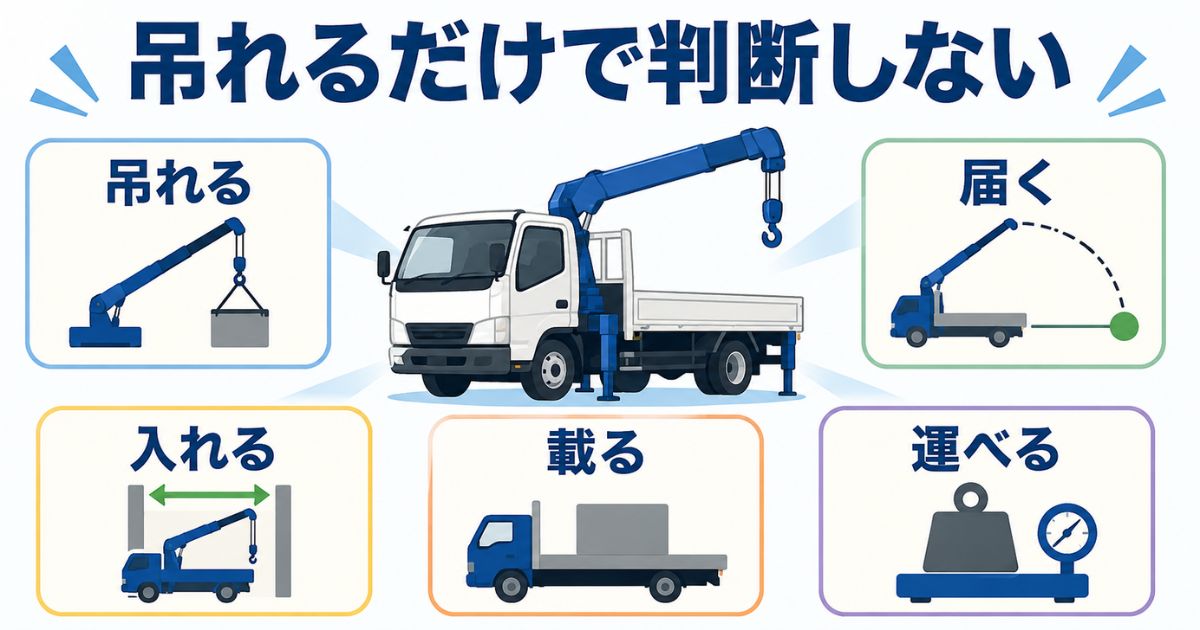

現場手配まで含めると、「吊れる」「届く」「入れる」「載る」「運べる」はそれぞれ別判断です。その中でも本記事で特に確認するのは、車両を安全に設置できるか、必要な作業半径で吊れるか、安定条件を維持できるかという転倒防止に直結する部分です。

車両が現場へ入っても、アウトリガーを適切に張り出せなければ、吊り作業の安定条件が成立しない場合があります。また、ブームが荷まで届いても、その作業半径で必要な定格総荷重を確保できるとは限りません。

作業半径の基本を詳しく確認したい場合は、【ユニック車の作業半径】、4tクラスの性能表を具体的に確認したい場合は、【4tユニックの性能表】能力表の見方と数値で判断する注意点も参考になります。

結論と判断軸：転倒・横転を防ぐ“止める分岐”の作り方

転倒・横転を防ぐうえでは、「続けるための工夫」よりも「止める条件」を先に決めておくことが重要です。

現場では、「少し傾いているが短時間だから」「少しだけブームを伸ばすだけだから」「荷が軽いから」「警報が出たが動かせそうだから」といった判断が入りやすくなります。このような判断を感覚で処理すると、人によって中断基準が変わります。

転倒防止の中断ライン

✅ 地盤・水平状態を確認できない
✅ アウトリガーの張り出し・接地条件が成立しているか確認できない
✅ 現在の作業半径と定格総荷重を照合できていない
✅ 吊り荷の重量・重心・荷姿が不明確
✅ 車体の沈み・傾きなど安定性低下の兆候が出ている
✅ 強風・視界不良・合図不一致などで安全な作業継続が難しい
✅ 安全装置の警報・停止・作動制限が出ている

⚠️ 転倒限界・警報・作動制限が出た場合

警報や作動制限が出た場合は、解除・無効化・バイパスによって作業を継続しないでください。荷やブームを安全側へ戻して作業を停止し、使用機種の表示内容・取扱説明書を確認したうえで、現場責任者や必要に応じて整備担当へ確認します。

安全装置の種類や警報・停止・制限時の確認を詳しく知りたい場合は、【ユニック車の安全装置】種類と役割を確認してください。

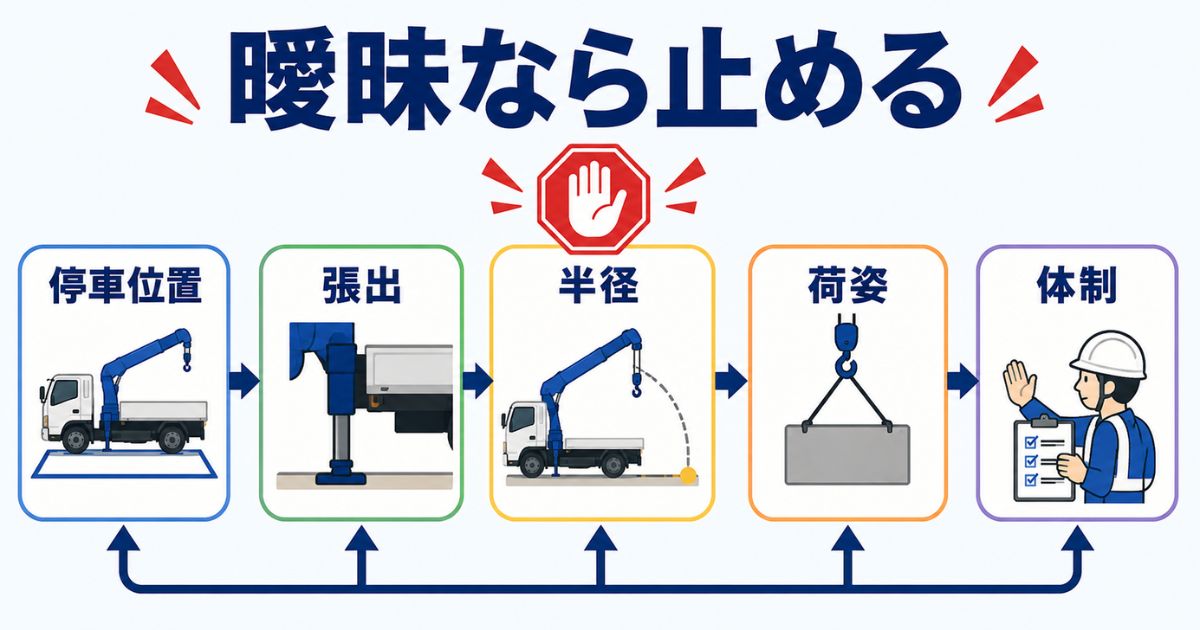

🧭 中断したらどこまで戻すか

停車位置・地盤：傾き、沈下、段差、側溝、路肩を確認し直す
アウトリガー：張り出し、敷板、接地、水平を取り直す
作業半径：現在のブーム長さ・半径を前提に能力判断を更新する
吊り荷：重量、重心、荷姿、玉掛け状態を再確認する
作業姿勢：旋回方向や車体姿勢が機種の条件に合うか確認する
体制・気象：合図、視界、風など作業環境を確認する

違和感が吊り荷の揺れや合図の不一致として現れていても、起点は地盤沈下やアウトリガー条件、作業半径の変化にある場合があります。原因が分からないときほど、後工程だけを見るのではなく、設置条件から順に戻して確認します。

条件が成立しない場合は、その場で無理に成立させようとせず、配置変更、作業方法の変更、別車格の検討、作業の分離、専門業者への相談などを含めて再計画します。

転倒・横転が起きやすい6つの条件

転倒リスクは、車格だけで決まるものではありません。地盤、アウトリガー、作業半径、吊り荷、作業姿勢、風の組み合わせで変わります。

1．地盤・水平が安定していない

アウトリガーを張り出していても、接地する地盤が沈下すれば車体の水平は崩れます。舗装面でも、側溝、埋戻し部、掘削箇所、山留め周辺、路肩などでは、見た目だけで支持条件を判断できない場合があります。

クレーン等安全規則では、地盤が軟弱であることなどにより移動式クレーンが転倒するおそれのある場所では、必要な転倒防止措置を講じないまま作業を行わないことが定められています。

また、厚生労働省「職場のあんぜんサイト」には、土止め支保工の近くへ張り出したアウトリガーが沈下し、移動式クレーンが転倒した事例が掲載されています。舗装されている、見た目が固いという理由だけで地盤条件を決めないことが重要です。

公的事例は、厚生労働省職場のあんぜんサイト「アウトリガー沈下による移動式クレーンの転倒事例」で確認できます。

✅ 路肩・側溝・段差・傾斜を確認する
✅ 埋戻し部や掘削箇所付近など、沈下の可能性を確認する
✅ 敷板等を適切に設置できる面積と支持条件を確認する
✅ 作業開始後もアウトリガー周辺の沈み・ずれを確認する
✅ 車体の水平状態に変化がないか確認する

地盤に応じた敷板の選定・設置・沈下確認は、【ユニック車の敷板とは】必要な理由と設置方法で詳しく確認できます。

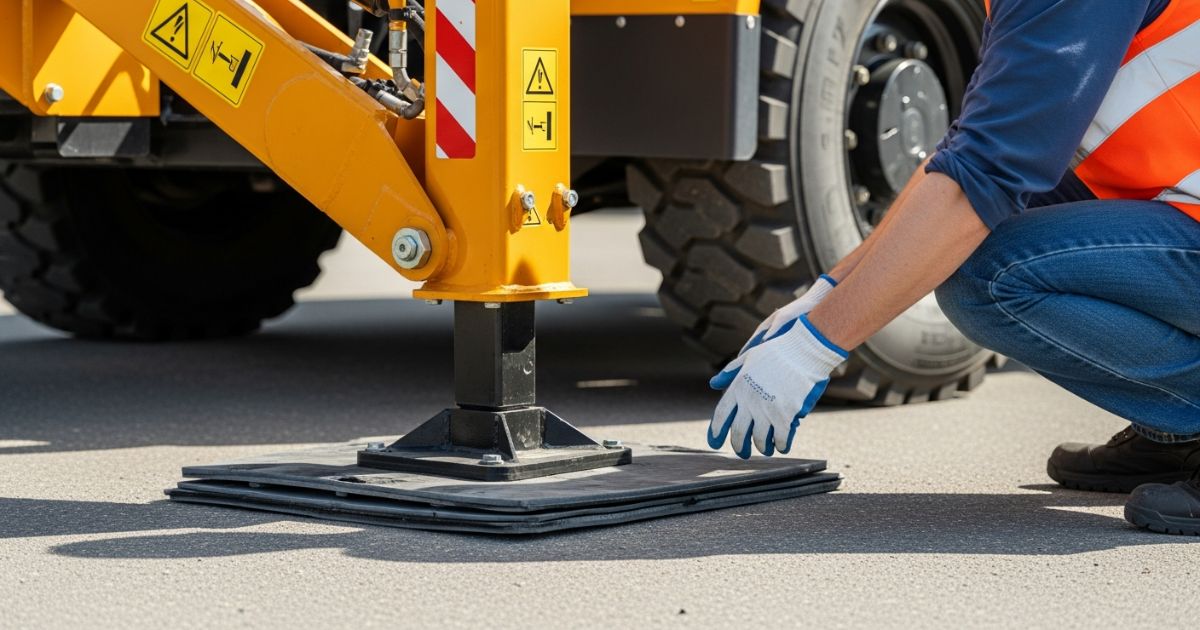

2．アウトリガーの張り出し・支持条件が不十分

アウトリガーは「出したかどうか」だけではなく、張り出し状態・接地・地盤・水平が成立しているかで判断します。

クレーン等安全規則では、アウトリガーを有する移動式クレーンを使用する場合、原則としてアウトリガーを最大限に張り出すことが定められています。最大限に張り出せない場合は、その張り出し幅に応じた定格荷重を下回ることが確実に見込まれる条件で判断する必要があります。

そのため、「狭いから半分だけ出して、最大張り出し時と同じ能力で使う」といった判断はできません。実際の張り出し状態と、それに対応する性能表・取扱説明書を一致させます。

✅ 使用機種で必要な張り出し状態を確認する
✅ 左右とも十分な支持面を確保する
✅ 敷板や接地部がずれたり沈んだりしていないか確認する
✅ 部分張り出しでは、その状態に対応する定格荷重を確認する
✅ 「アウトリガーを出した」という事実だけで作業可と判断しない

実際の設置手順は、【アウトリガーの出し方】基本手順と注意点、必要な張り出し幅や部分張り出しの考え方は、【アウトリガー張り出し】寸法の目安と設置ミスを防ぐコツを確認してください。

地盤、アウトリガー位置、張り出しに関する法令は、e-Gov法令検索「クレーン等安全規則」の第70条の3から第70条の5で確認できます。

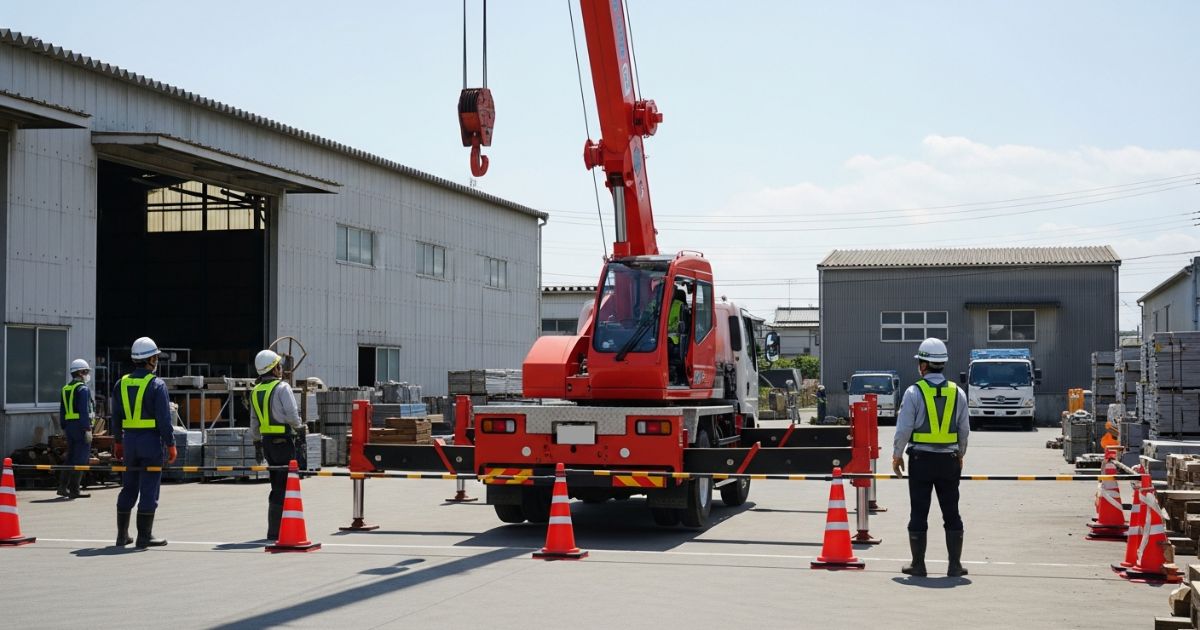

3．作業半径が伸びても能力判断を更新していない

ユニック車の吊り能力は、吊り荷の重量だけでは決まりません。ブームを伸ばす、旋回する、吊り位置を遠ざけるなどして作業半径が変わると、定格総荷重も変わります。

近い位置では成立する荷でも、遠い位置へ移動すると条件が厳しくなるため、「開始時に吊れたから最後まで吊れる」とは判断できません。

✅ 作業半径は現在の吊り位置で確認する
✅ ブームを伸ばしたら能力表を見直す
✅ 旋回して吊り位置が変わったら作業条件を再確認する
✅ 定格総荷重だけを単独で見ず、ブーム長さ・作業半径とセットで確認する

4tクラスの具体的な見方は、【4tユニックの作業半径】能力低下を防ぐための確認ポイントでも整理しています。

4．吊り荷の重量・重心・荷姿を把握できていない

吊り荷が軽くても、重心が偏っている、長尺で風を受けやすい、吊り始めに荷が移動するなどの条件があると、想定どおりの荷姿にならない場合があります。

また、吊り荷本体だけを見るのではなく、ワイヤロープ、シャックル、吊り治具など、実際の吊り条件を整理したうえで性能表と照合します。性能表の数値に何が含まれるかはメーカー・機種で確認してください。

✅ 吊り荷の重量を確認する
✅ 重心位置と吊り点を確認する
✅ 長尺物・偏荷重・揺れやすい荷を把握する
✅ 地切り時に荷姿と車体が安定しているか確認する

吊り上げ工程の確認は、【ユニック車の吊り上げ作業】吊り方・前吊りの注意点と安全確認を参考にしてください。

5．旋回方向・作業姿勢が変わっている

ユニック車は、どの方向・どの姿勢でも同じ条件で吊れるとは限りません。作業方向、アウトリガーの状態、ブーム長さなどによって使用条件が変わる場合があるため、機種別の性能表・取扱説明書に従って判断します。

特に「少しだけ前へ」「少しだけ横へ」と吊り位置を変更すると、作業半径や車体への負荷条件が変化します。作業姿勢が変わった時点で、開始前の能力判断をそのまま使わず、現在の条件で確認し直します。

前方での吊り作業に関する注意点は、【ユニック車の前吊り禁止】理由と代替策で確認してください。

6．風・気象条件によって安定性が変わる

風は、ブームだけでなく吊り荷にも影響します。特に面積の大きい荷や長尺物では、風によって荷が流されたり揺れたりし、作業半径や車体姿勢へ影響する場合があります。

クレーン等安全規則第74条の3では、強風のため移動式クレーン作業の実施について危険が予想される場合、作業を中止することが定められています。また、作業中止後も転倒のおそれがある場合には、第74条の4に基づく転倒防止措置が必要です。

法令は、e-Gov法令検索「クレーン等安全規則」で確認できます。

雨・強風・雷・視界不良を含めた気象条件別の判断は、【雨の日のユニック車作業】滑り・転倒・視界不良のリスク対策も参考にしてください。

作業中の沈み・傾きは転倒前の重要なサイン

転倒の兆候は、大きな異常として突然現れるとは限りません。アウトリガー周辺の沈み、車体のわずかな傾き、荷の揺れ増加、合図の不一致など、小さな変化として現れることがあります。

✅ アウトリガー周辺が沈んでいないか
✅ 敷板・接地部がずれていないか
✅ 車体の水平状態が開始時から変わっていないか
✅ 吊り荷の揺れが増えていないか
✅ ブームや荷の位置が想定からずれていないか
✅ 合図・視界・作業区画を維持できているか

違和感が出た時点で止められるかどうかが、転倒・横転を避ける重要な分岐になります。異常が小さいうちに停止し、地盤・アウトリガー・半径・荷姿・体制まで戻して原因を確認します。

性能表で確認するブーム長さ・作業半径・定格総荷重

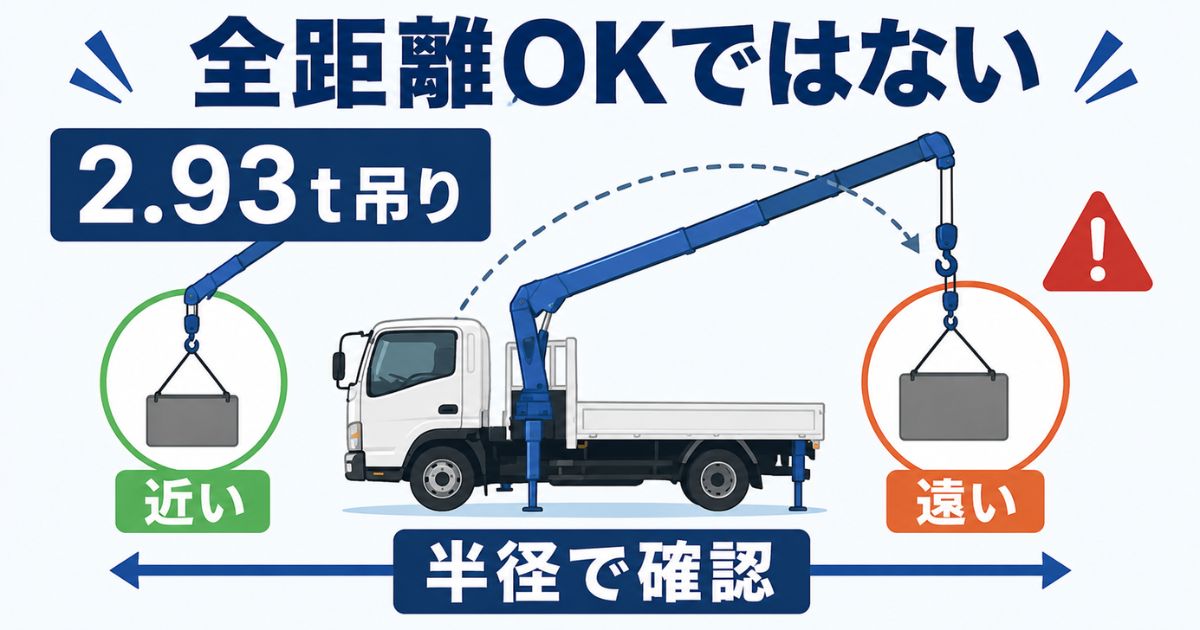

「2.93t吊り」と表示されていても、どの作業半径でも2.93tを吊れるわけではありません。

性能表では、少なくともブーム長さ・作業半径・定格総荷重をセットで確認します。さらに、アウトリガー張り出し状態や作業方向など、その性能表に指定された条件を一致させる必要があります。

確認項目	何を確認するか	注意点
ブーム長さ	現在どこまでブームを伸ばしているか	ブーム条件が変われば確認する性能値も変わる
作業半径	現在の旋回中心からフック中心までの水平距離	届く距離と吊れる能力を混同しない
定格総荷重	その条件で性能表に示される荷重	アウトリガー状態・ブーム条件・作業姿勢等も一致させる

古河ユニックの現行中型トラック架装用クレーンでも、同じ2.93t吊りのシリーズで、ブーム段数・型式により最大作業半径やアウトリガー最大張出幅が異なります。

例えばURG370AWシリーズの代表例では、3段ブームのURG373AWは最大作業半径7.51mで、その位置における空車時最大定格総荷重は0.90tです。一方、6段ブームのURG376AWは最大作業半径14.42mで、その位置では0.18tとされています。

これは、同じ「2.93t吊り」という表記でも、ブーム条件と作業半径が変われば確認すべき定格総荷重が大きく変わることを示す代表例です。別機種・別年式・別仕様へ数値をそのまま流用しないでください。

現行機種の仕様は、古河ユニック「トラック搭載型クレーン中型トラック架装用」で確認できます。

📌 重要：本記事の数値は代表例です。型式、ブーム段数、年式、架装、アウトリガー仕様、作業姿勢などで条件が変わるため、実機の性能表・取扱説明書を優先してください。

転倒を防ぐ作業前・作業中チェックと失敗例

転倒防止では、注意事項を覚えるだけでなく、条件が変わったら判断を更新する仕組みを作ることが重要です。

作業前チェック

✅ 地盤・傾斜・側溝・段差・路肩を確認する
✅ アウトリガーを必要な状態まで張り出せるスペースを確認する
✅ 敷板・接地・水平の条件を確認する
✅ 吊り荷重量・重心・荷姿を確認する
✅ ブーム長さ・作業半径・定格総荷重を性能表で照合する
✅ 旋回方向・作業姿勢・風などの条件を確認する
✅ 中断指示が通る合図体制を固定する

作業前の確認で重要なのは、「確認したつもり」で次工程へ進まないことです。特に地盤・アウトリガー・作業半径は後から無理に帳尻を合わせるのではなく、吊り始める前に成立条件を固めます。

作業中チェック

✅ ブーム伸縮・旋回で半径が変わったら能力判断を更新する
✅ アウトリガー周辺の沈み・ずれを確認する
✅ 車体の水平状態が開始時から変化していないか見る
✅ 吊り荷の揺れ・偏り・荷姿変化を確認する
✅ 風・視界・合図条件が悪化した場合は中断する
✅ 警報・停止・作動制限が出た場合は解除せず作業を停止する

「少しだけ伸ばす」「少しだけ旋回する」という操作でも、作業条件は変化します。開始時の判断を固定したままにせず、条件が変わる場面を判断更新のタイミングとして扱います。

作業後チェック

✅ ブーム・フック・アウトリガーを所定の状態へ戻す
✅ 地盤や敷板に大きな沈下・変形がなかったか確認する
✅ 作業中に出た兆候を次回の作業計画・KYへ反映する

作業終了後に沈下やずれが確認された場合は、「今回は終わったから問題ない」とせず、次回の配置・敷板・作業方法を見直す材料として残します。

失敗例と回避策

✅ 失敗例：傾斜した場所で「少しだけ」作業する → 回避策：水平・支持条件が確認できない場合は配置から見直す
✅ 失敗例：アウトリガーを出しただけで作業可能と判断する → 回避策：張り出し・地盤・敷板・接地・水平まで確認する
✅ 失敗例：開始時の作業半径だけで最後まで判断する → 回避策：伸縮・旋回で条件が変わったら能力判断を更新する
✅ 失敗例：軽い荷なので長い半径でも問題ないと考える → 回避策：荷重の軽重にかかわらず性能表と現在半径を照合する
✅ 失敗例：車体がわずかに傾いても作業を継続する → 回避策：沈み・傾きを確認した時点で中断する
✅ 失敗例：警報や制限を解除できれば作業できると考える → 回避策：解除方法を探さず、停止して原因と正規の対応を確認する

作業前の条件整理は、【ユニック車の作業計画書とは】必要なケースと書き方、当日の危険予知は、【ユニック車の危険予知（KY）】現場での実践例も参考になります。

⚠️ 安全・資格・法令の確認

本記事は、必要な資格・技能講習・特別教育・玉掛け等の要件を満たした作業を前提に、転倒・横転の防止条件を整理しています。実際に必要な資格・教育・役割分担は、つり上げ荷重、作業内容、使用機種、会社・現場の手順に応じて公的情報と社内手順で確認してください。

FAQ

ユニック車が転倒・横転しやすいのはどんなとき？

地盤、アウトリガーの張り出し、作業半径、吊り荷、旋回方向・作業姿勢、風などの条件が崩れたまま作業を続けると、転倒・横転リスクが高まりやすくなります。特に、車体の沈みや傾きが出た場合は作業を中断し、前提条件から確認し直してください。

2.93t吊りなら2.93tまで安全に吊れる？

2.93t吊りという表示は、どの作業半径でも2.93tを吊れるという意味ではありません。吊れる重さは、ブーム長さ、作業半径、アウトリガー状態、作業姿勢などで変わるため、必ず使用機種の性能表で確認してください。

アウトリガーを出していれば転倒は防げる？

アウトリガーは出しただけでは十分ではありません。張り出し状態、敷板、地盤、接地、水平が成立しているかを確認し、作業中も沈みやずれがないか確認する必要があります。

車両が現場に入ればクレーン作業もできる？

車両が現場に入ることと、安定したクレーン作業ができることは別判断です。アウトリガーを必要な状態まで張り出せるか、敷板・地盤・水平・作業半径などの条件が成立するかまで確認してください。

荷物が軽ければ作業半径が長くても大丈夫？

荷物が軽くても、作業半径が伸びれば吊り能力の条件は変わります。ブーム伸縮・旋回・吊り位置の変更で半径が変わった場合は、その時点のブーム長さ・作業半径・定格総荷重を性能表で確認してください。

作業中に車体が傾いた・沈んだ気がするときは？

違和感が出た時点で作業を中断し、地盤、アウトリガー、作業半径、吊り荷、作業姿勢、風や合図体制まで戻して確認します。原因を特定できない状態で作業を継続しないでください。

転倒限界や安全装置の警報を解除して作業してよい？

警報・停止・作動制限が出ている状態で、解除・無効化・バイパスによって作業を継続しないでください。荷やブームを安全側へ戻して作業を停止し、使用機種の表示内容・取扱説明書を確認したうえで、現場責任者や必要に応じて整備担当へ確認してください。

まとめ＋CTA

ユニック車の転倒・横転は、地盤・アウトリガー・作業半径・吊り荷・作業姿勢・風といった安定条件が崩れたまま作業を続けることで起きやすくなります。

特に、「軽いから大丈夫」「アウトリガーを出したから大丈夫」「開始時に吊れたから最後まで大丈夫」という判断は避け、条件が変わるたびに性能表と現場状態を確認することが重要です。

また、車体の沈み・傾き、安全装置の警報・作動制限などが出た場合は、続ける方法を探すのではなく作業を停止し、地盤・アウトリガー・作業半径・吊り荷・姿勢・体制まで戻して確認します。

要点

✅ 地盤・アウトリガー・水平の支持条件を先に固める
✅ ブーム長さ・作業半径・定格総荷重をセットで確認する
✅ 吊り荷・旋回方向・作業姿勢・風の変化で判断を更新する
✅ 沈み・傾き・警報などの兆候が出たら作業を中断する
✅ 安全装置の警報や作動制限を解除して作業を続けない
