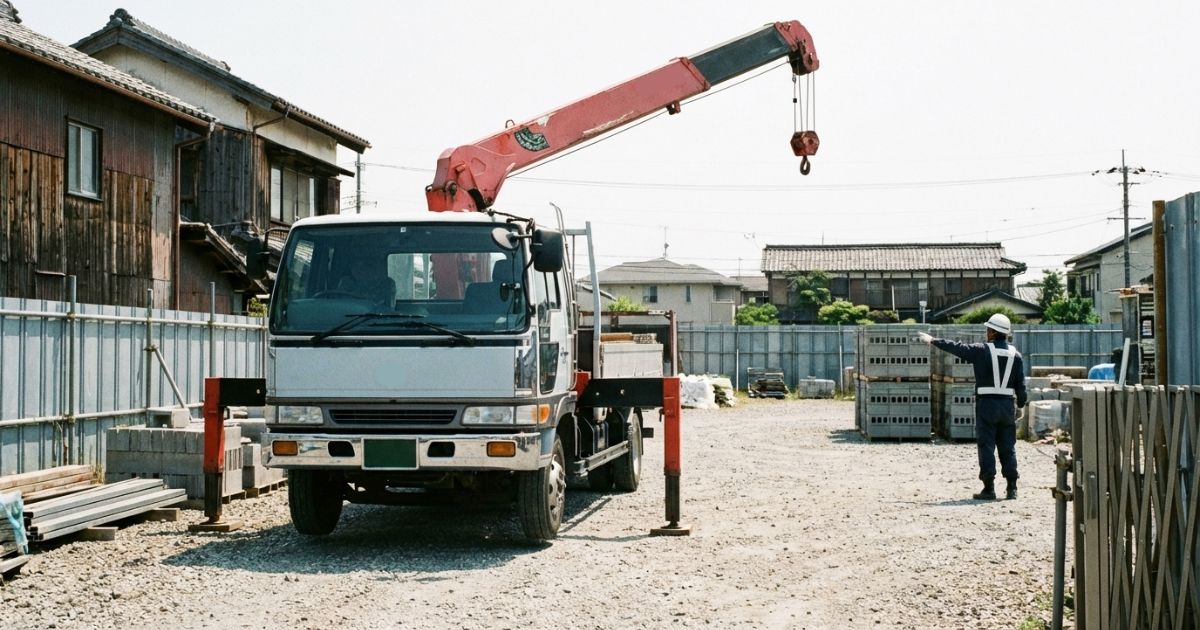

【ユニック車の吊り上げ範囲】作業可能エリアの考え方

ユニック車の手配や段取りで迷いやすいのが、「どこまで届くのか」「その位置で本当に吊れるのか」という判断です。カタログの最大到達距離だけで考えると、当日に「届くのに吊れない」「置きたい場所に停車できず半径が増えて成立しない」が起きやすくなります。

結論は、吊り上げ範囲は、作業半径と荷重を能力表で照合して判断する、という考え方に固定することです。最大到達距離の説明で終わらせず、能力表（作業半径×定格荷重）とアウトリガーなどの設置条件をセットで整理すると、「その現場で作業が成立するか」を事前に判断しやすくなります。

この記事では、吊り上げ範囲と作業半径の意味を揃えたうえで、現場の停車位置・障害物・地盤条件まで含めて、作業可能エリアを見立てる手順をまとめます。読後には、想定作業半径・吊り荷条件・設置条件を整理し、手配先へ能力表照合を依頼できる状態を目指します。作業半径の前提を先に揃えて判断精度を上げたい場合は、ユニック車の作業半径を安全側で見立てる考え方を確認すると、停車位置と水平距離の整理がしやすくなります。

著者情報・監修方針

著者：ユニック車ガイド編集部（現場手配・レンタル確認・能力表照合を前提に整理）
監修：監修者は置かず、危険・法規・資格は一般論として「確認手順」に接続（断定を避ける）
参考文献：記事末尾に「出典・参考情報」を掲載

著者情報・監修方針

なぜ「吊り上げ範囲」で迷うのか（課題の全体像）

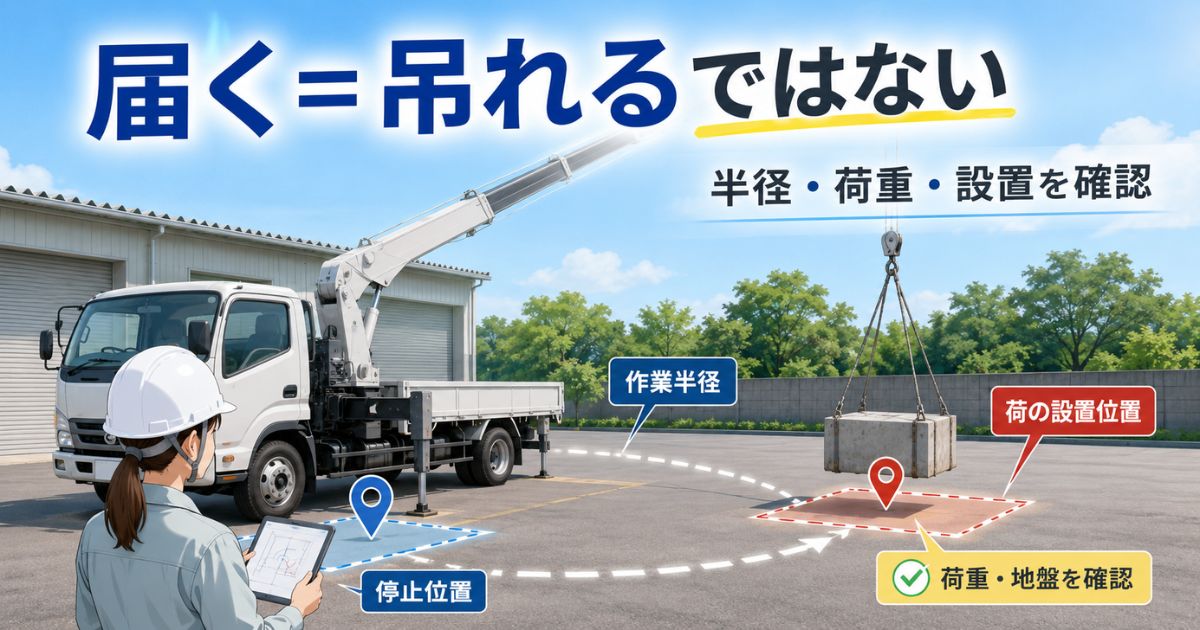

結論：吊り上げ範囲は「作業半径×定格荷重×設置条件」で判断する（判断軸）
仕様・できること/できないことの整理（誤解ポイントを潰す）
選び方・比較・実践（チェックリスト／比較表／失敗例→回避策）
費用感・レンタル/購入/外注の考え方（条件提示で整理）
安全・法規・資格の注意（確認手順を明確化）
FAQ
まとめ＋CTA
1. 要点（再チェック）
2. 次に取る行動（CTA）
出典・参考情報

なぜ「吊り上げ範囲」で迷うのか（課題の全体像）

結論は、吊り上げ範囲を「最大到達距離」として捉えると、現場で必要な条件が抜け落ちて判断がブレるという点です。理由は、実作業は「届くか」だけでは成立せず、作業半径・吊り荷・設置条件を同時に満たす必要があるためです。

よくある迷いの正体（3つ）

- ✅ 最大到達距離＝作業できる範囲、と誤解しやすい
- ✅ 作業半径の取り方が曖昧で、現場条件と噛み合わない

✅ アウトリガー設置や地盤条件が見落とされやすい

「最大到達距離＝作業できる範囲」と誤解しやすい

結論は、到達できても「吊れる」とは限らないという点です。理由は、作業半径が大きくなるほど、能力表上の定格荷重が小さくなる方向へ変化するためです。

例えば、ブーム先端が目的位置に届いても、吊り荷条件（重量・重心・吊り点）が能力表の範囲外になれば、作業は成立しません。最大到達距離は「届く可能性の話」であり、作業可能エリアは能力表照合と設置条件で確定します。

作業半径の取り方が曖昧で、現場条件と噛み合わない

結論は、作業半径の前提がズレると、能力表照合の結果が意味を失うという点です。理由は、同じ「だいたい○m」の話でも、停車位置・旋回中心の取り方・障害物で実際の有効半径が変わるためです。

現場では「停車できる位置」が先に決まることが多く、停車位置が1mずれるだけで作業半径が増えて能力表上アウトになるケースがあります。作業半径は曖昧にせず、停車位置候補→吊り荷位置→水平距離の見立ての順で、数字として揃えると判断ミスが減ります。

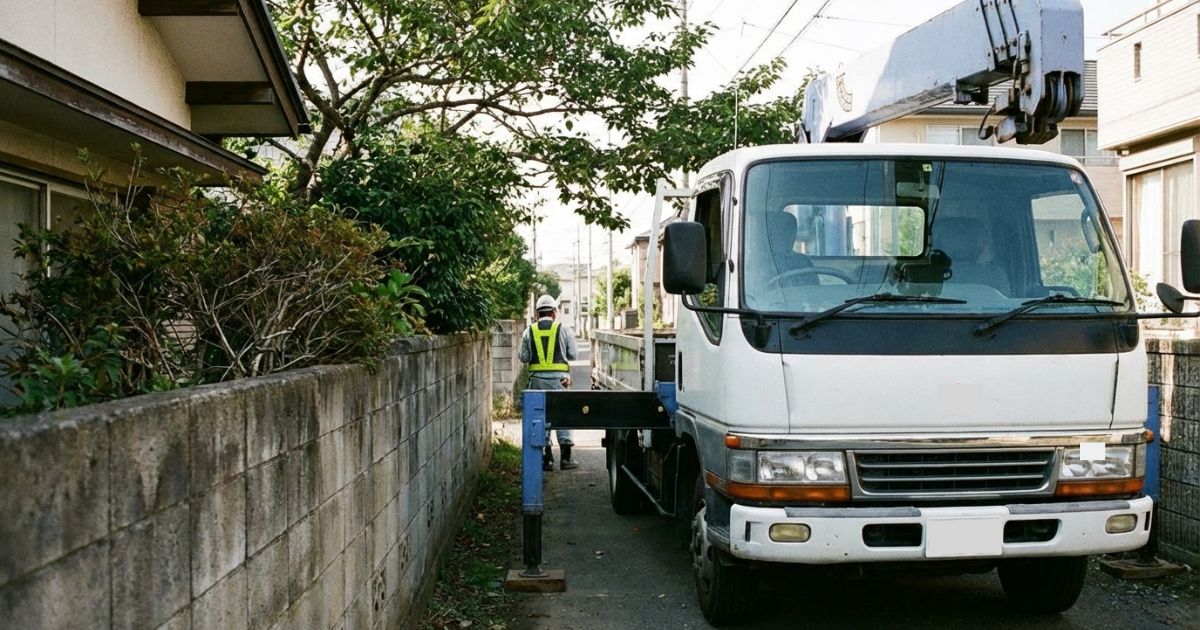

アウトリガー設置や地盤条件が見落とされやすい

結論は、アウトリガーの張り出しや設置可否で、同じ車両でも有効範囲が変わるという点です。理由は、張り出し不足や片側制限があると、メーカーの想定条件（全張り出し等）と一致せず、実作業の成立条件が変わるためです。

張り出しスペースが取れない・水平が出ない・支障物がある場合は、作業可能エリアが狭まります。吊り上げ範囲の判断は、能力表だけで終わらせず、設置条件の成立まで含めて組み立てることが重要です。

結論：吊り上げ範囲は「作業半径×定格荷重×設置条件」で判断する（判断軸）

結論は、吊り上げ範囲を「作業半径×定格荷重×設置条件」の組み合わせとして扱い、能力表を基準に安全側で判断することです。理由は、作業可能エリアは到達距離の1要素では決まらず、荷重と設置条件で成立/不成立が変わるためです。

判断の基本フロー（3ステップ）

作業半径を見立てる（停車位置候補→吊り荷位置→水平距離）

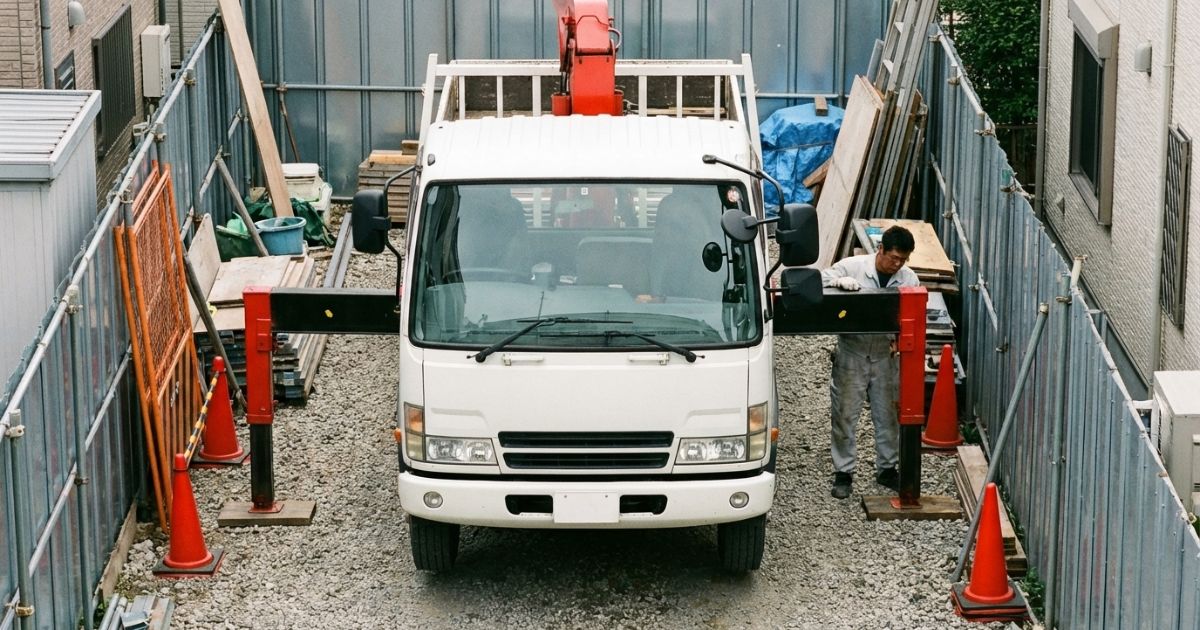

能力表で照合する（作業半径×定格荷重の成立確認）
設置条件を確認する（アウトリガー張り出し・地盤・障害物・旋回）

判断軸（decisionAxis）の固定

結論は、主軸を「能力表照合」、副軸を「設置条件の成立」に固定することです。理由は、現場で迷うポイントの多くが「半径と荷重の照合不足」または「設置条件の見落とし」に集約されるためです。

✅ 主軸：作業半径と吊り上げ荷重を能力表で照合し、設置条件を加味して判断する
✅ 副軸：アウトリガー設置条件／設置位置・地盤・障害物／安全側の作業成立判断

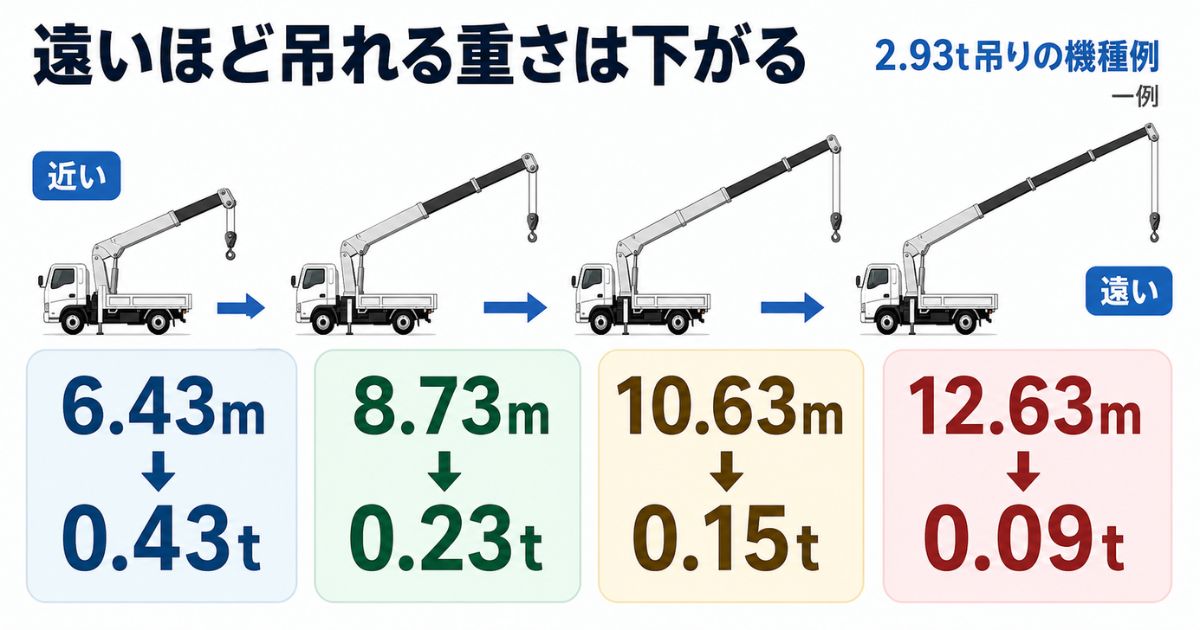

作業半径が伸びるほど吊れる荷重が下がる（関係の前提）

結論は、「遠くへ届くほど、吊れる荷重は小さくなる」前提で考えることです。理由は、クレーン装置はレバー比の関係で、作業半径が大きい条件ほど定格荷重が小さくなる傾向があるためです。

この前提を先に置くと、「半径を小さくできないなら車格や作業方法を見直す」という判断につながります。逆に「届くから吊れる」という発想だと、能力表照合が後回しになり、当日トラブルになりやすくなります。

作業可能エリアは“図形”ではなく“条件の集合”

結論は、作業可能エリアを半径の円として描くのではなく、条件の集合として扱うことです。理由は、同じ半径でも、角度・障害物・停車位置・張り出し制限で成立/不成立が変わるためです。

現場で必要なのは「理論上の到達」ではなく、「その条件で安全に成立するか」です。能力表照合に加え、旋回時の干渉や上部障害、立入管理まで含めて、安全側で組み立てると判断が安定します。

仕様・できること/できないことの整理（誤解ポイントを潰す）

結論は、用語の混同を解いたうえで、能力表照合と設置条件の確認へ必ず接続することです。理由は、用語が曖昧なままでは同じ「範囲」の会話でも前提がズレて手配ミスにつながるためです。

用語の整理（最低限ここだけ揃える）

用語	現場での意味（判断に使うポイント）
吊り上げ範囲	作業半径・定格荷重・設置条件を満たす「作業が成立する範囲」として捉える
作業半径	能力表照合の基準になる水平距離（前提がズレると判断が崩れる）
定格荷重	作業半径ごとに決まる上限（半径が大きいほど小さくなる方向）
能力表	作業半径×定格荷重の照合表（成立判断の中核）

吊り上げ範囲とは何を指す？（用語の定義）

結論は、吊り上げ範囲は「ブームが届く範囲」ではなく「作業が成立する範囲」として定義することです。理由は、到達できても定格荷重や設置条件が満たせなければ作業は成立しないためです。

吊り上げ範囲を到達距離として扱うと、能力表照合が遅れます。吊り上げ範囲は、作業半径・定格荷重・設置条件をセットで考えると、現場で判断しやすくなります。

作業半径はどこからどこまで？（測り方の共通認識）

結論は、能力表の定義に従いつつ、現場では停車位置から吊り荷までの水平距離を安全余裕込みで見立てることです。理由は、現場で必要な判断は「その停車位置で成立するか」であり、停車位置が半径を左右するためです。

作業半径を揃える手順（現場手配向け）

✅ 停車位置候補を決める（取れる/取れないを先に切る）
✅ 吊り荷の位置を確定する（置き場・搬入経路とセット）
✅ 水平距離を見立てる（余裕を見て安全側に置く）

アウトリガー・旋回範囲・上部障害の影響（範囲が狭まる典型）

結論は、アウトリガーや障害物の制約があると、有効範囲が同じ車両でも変わるという点です。理由は、全張り出し前提で成立する条件が、張り出し制限や干渉で成立しなくなるためです。

⚠️ 張り出し不足・片側張り出しが発生する
⚠️ 建屋開口・架線・庇などで上部障害が発生する
✅ 旋回時に干渉しないか、停車位置と合わせて確認する

アウトリガー条件は「張れるか/張れないか」で判断が分かれます。張り出しが成立しない場合は、手配先へ条件を共有したうえで、成立する代替案（停車位置変更・車格変更・作業方法変更）を検討すると安全側です。

「できない寄り」になりやすい境界条件（安全側の目安）

結論は、半径だけ満たしても設置が成立しない条件は、作業不可寄りとして早めに切ることです。理由は、設置不成立は現場での修正が難しく、当日の中断や再手配につながりやすいためです。

✅ アウトリガーを張れるスペースが取れない
✅ 水平が出ない・地盤が不安定で設置条件が満たしにくい
✅ 旋回・上部障害の干渉を回避できない

選び方・比較・実践（チェックリスト／比較表／失敗例→回避策）

結論は、車両・ルート・現場を分けてチェックし、能力表照合に必要な情報を先に揃えることです。理由は、情報が揃えば手配先が能力表で照合でき、当日トラブルが大きく減るためです。

事前確認チェックリスト（車両・ルート・現場）

✅ 車両：能力表（作業半径×定格荷重）／アウトリガー条件／必要装備（ラジコン等）
✅ ルート：進入可否（幅・高さ・曲がり角・切り返し余地）
✅ 現場：停車位置／設置可能範囲／上部障害／立入管理の取り方

比較表：判断に使う項目と「どの成立条件に効くか」

結論は、項目を「何に効くか」で整理すると、確認漏れが減るという点です。理由は、同じ情報でも「成立条件」を紐づけると優先順位が明確になるためです。

項目	主に効く成立条件	読み違いの例	確認先
作業半径	荷重成立	停車位置が取れず半径が増える	現場・手配先
吊り荷条件（重量・吊り点）	荷重成立	「だいたい軽い」で進めてしまう	発注側・手配先
アウトリガー張り出し	設置成立	全張り出し前提で見積もる	現場・手配先
上部障害・旋回干渉	到達/旋回成立	「届く」前提で干渉を見ない	現場

失敗例→回避策（読み違いの典型）

結論は、失敗の原因を「半径」「設置」「停車位置」に分解して潰すことです。理由は、対策がテンプレ化でき、再発を防ぎやすいためです。

失敗例と回避策

⚠️ 失敗：最大到達距離だけ見て手配 → 当日「届くのに吊れない」
✅ 回避：想定作業半径と吊り荷条件を能力表で照合し、成立条件を先に確定する
⚠️ 失敗：半径は足りるがアウトリガーが張れない → 設置不成立
✅ 回避：張り出しスペースと制限条件を写真で共有し、制限時条件の成立を手配先に照合してもらう
⚠️ 失敗：停車位置が取れず半径が増える → 能力表上アウト
✅ 回避：停車位置候補を複数出し、最悪条件の半径で照合して安全側に寄せる

手配先に確認すべき質問テンプレ（電話・メール）

結論は、半径・荷重・設置条件を一文で揃えて聞くことです。理由は、手配先が能力表照合しやすく、回答の精度が上がるためです。

質問テンプレ（そのまま使える形）

✅ 「作業半径○mで荷重○kgは能力表上成立しますか」
✅ 「アウトリガーは全張り出し前提ですか／張り出し制限時の成立条件はありますか」
✅ 「停車位置に制約がある場合、位置変更・車格変更などで成立する代替案はありますか」

費用感・レンタル/購入/外注の考え方（条件提示で整理）

結論は、費用を数字で断定せず、段取りが増える条件を先に把握しておくことです。理由は、吊り上げ範囲の見立てが甘いと、待機・再配置・人員追加などの「条件起因の増分」が出やすくなるためです。

レンタル時に追加費用が出やすい条件（段取り増の要因）

結論は、現場条件が厳しいほど追加が発生しやすいという前提で整理することです。理由は、停車位置や立入管理、時間超過が起きると段取りが増えるためです。

追加が出やすい要因（一般的な傾向）

✅ 誘導者の追加が必要になる（狭所・交通量が多い）
✅ 待機・時間超過が発生する（段取りのやり直し）
✅ 養生・立入管理が増える（周辺の安全確保）
✅ 迂回・再配置が必要になる（停車位置が想定と違う）

購入・保有は「典型現場」の半径・荷重・設置条件から逆算する

結論は、よくある現場条件を集計して仕様を決めることです。理由は、最大条件だけで選ぶと過剰投資になりやすく、逆に平均条件だけで選ぶと現場で成立しないためです。

典型現場の「最大作業半径」「頻出荷重」「アウトリガー張り出しが制限される場面」を整理すると、必要仕様が見えやすくなります。仕様選定は、能力表照合に使える形で条件を残すとブレにくくなります。

外注（クレーン作業のみ等）への切替判断

結論は、進入・設置が不確実で安全余裕が取りにくい場合は、外注も含めて安全側で検討することです。理由は、現場での修正が難しい条件ほど中断・再手配のリスクが高くなるためです。

外注への切替は「できる/できない」の断定ではなく、条件の不確実性が高いときの選択肢として整理すると、段取りの再現性が上がります。

安全・法規・資格の注意（確認手順を明確化）

結論は、安全・法規・資格は断定で言い切らず、確認手順として段取りに組み込むことです。理由は、現場条件や役割分担で必要条件が変わるためです。

安全面：無理な半径・無理な設置を避けるための確認導線

結論は、能力表照合の前提として「設置が成立するか」を先に潰すことです。理由は、設置不成立は当日に修正が難しく、事故や中断につながりやすいためです。

安全側に寄せる確認（一般論）

✅ 地盤・水平を確保できるか（不確実なら事前確認を厚くする）
✅ 立入管理・合図体制を用意できるか（役割を先に決める）
✅ 上部障害・旋回干渉がないか（停車位置とセットで確認する）

道路使用・通行許可が絡む可能性があるケース（一般論）

結論は、公道上の停車・荷下ろしが絡む場合は、早めに確認が必要になる可能性があるという点です。理由は、交通量や規制条件で必要な手続きが変わるためです。

公道上での作業や交通規制が想定される場合は、現場担当・関係先・手配先と連携し、必要な手続きの有無を確認すると安全側です。

資格・免許は役割で必要条件が変わる（注意喚起）

結論は、運転・クレーン操作・玉掛けは役割が分かれるため、必要条件も役割で変わるという点です。理由は、同じ現場でも誰が何を担当するかで必要条件が変化するためです。

資格や免許の要否は、作業内容・機種・社内ルールで異なる場合があります。最終判断は、手配先の運用や社内ルールに照らして照合すると確実です。作業可否の判断で「作業半径の前提」と「安全側の距離感」をもう一段だけ整理したい場合は、ユニック車の作業半径を安全な作業距離として捉える整理を確認すると、半径の見立てと確認手順を揃えやすくなります。
