【ユニック車の寸法の見方】カタログで確認すべきポイント

ユニック車のカタログやレンタル車両の寸法表には、全長・全幅・全高・荷台寸法・最大積載量・アウトリガー幅・ブーム長さなど、多くの数値が掲載されています。しかし、数字の大小だけを比べても、現場へ入れるか、荷物を載せられるか、クレーン作業ができるかまでは判断できません。

ユニック車の寸法は、「何の判断に使う数値なのか」を分けて読むことが重要です。全長・全幅・全高は主に「入れる・停められる」の判断、荷台寸法と最大積載量は「載る」の判断、アウトリガー張り出し幅は「張れる」の判断、作業半径や定格総荷重は「吊れる」の判断に使います。

同じ2t・3t・4tという表記でも、シャシー、荷台長、クレーン段数、架装位置、後端構造、装備によって実際の寸法は異なります。候補車両の大きさを先に比較したい場合は、2t・3t・4tの寸法差を一覧で確認すると、カタログを読む基準を作りやすくなります。

この記事では、カタログ・仕様表・車検証に記載された数値の役割を整理し、現場の最狭部、曲がり角、高さ制限、停車位置、荷物条件と照合する手順を解説します。最終的な手配可否は、車検証、仕様表、配車予定の実車情報、現地の採寸値を手配先へ伝えて確認してください。

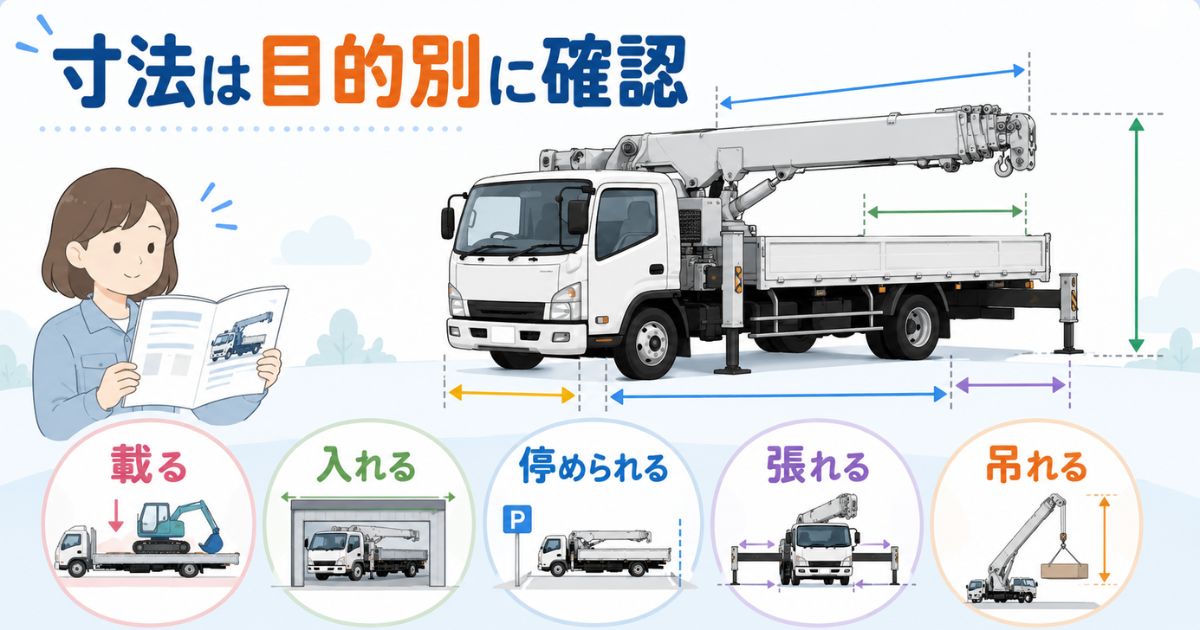

ユニック車の寸法は「何に使う数字か」で読み分ける

ユニック車を手配するときは、一つの寸法だけで可否を決めず、判断を次の5つに分けます。

全長・全幅・全高をまとめて現場条件と照合する方法は、全長・全幅・高さの確認ポイントを整理した記事でも詳しく解説しています。

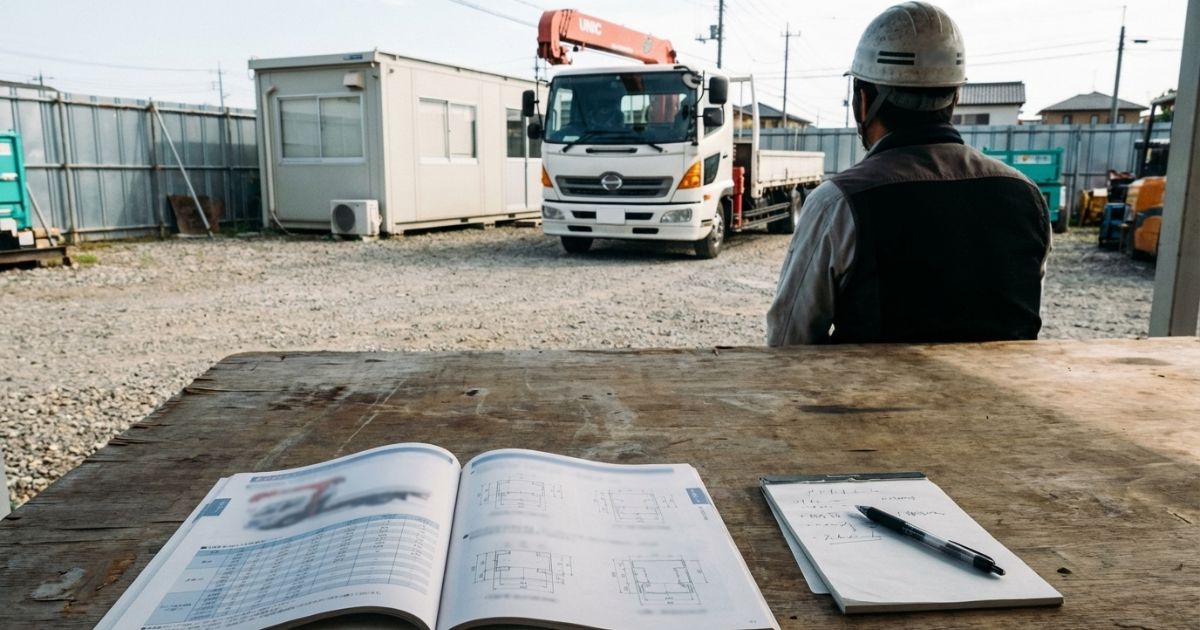

カタログ・仕様表・車検証で確認する寸法項目

寸法表に載っている項目は、車両の外形寸法、荷台の寸法、積載に関する重量、クレーンの作業能力に分けられます。すべてを同じ種類の数値として扱わないことがポイントです。

カタログ・仕様表・車検証の役割を分ける

• カタログ：車種や代表仕様の全体像を確認する
• 仕様表：荷台寸法、クレーン段数、アウトリガー幅、作業半径、定格総荷重などを確認する
• 車検証：登録されている実車の全長・全幅・全高・車両重量・最大積載量・車両総重量を確認する
• 手配先の実車情報：実際に配車される車両の仕様、装備、荷台、クレーン条件を確認する

カタログに掲載された代表値と、実際に配車される車両が一致するとは限りません。レンタルや外注では、商品名だけでなく「配車予定車両の車検証寸法と仕様」を確認することが重要です。

2t・3t・4tユニック車の寸法目安を比較

レンタル会社の掲載例を見ると、2t・3tクラスは全長約6.0m、全幅約1.9mの車両があり、4tクラスでは全長約8.2m、全幅約2.25mの車両例があります。

掲載例では、2tクレーン付きトラックの全長6,130mm、全幅1,890mm、全高2,670mm、荷台長3,600mm、3tクラスでは全長5,970〜6,130mm、全幅1,890mm、全高2,580〜2,670mm、荷台長3,600mmの仕様があります。4tクラスでは全長8,180〜8,195mm、全幅2,250〜2,260mm、全高3,020〜3,040mm、荷台長5,400mmの仕様例があります。

これらは特定の保有車両の掲載値であり、すべてのユニック車に共通する標準寸法ではありません。より詳しい比較は、ユニック車のサイズを2t・3t・4tで比較した一覧を確認してください。

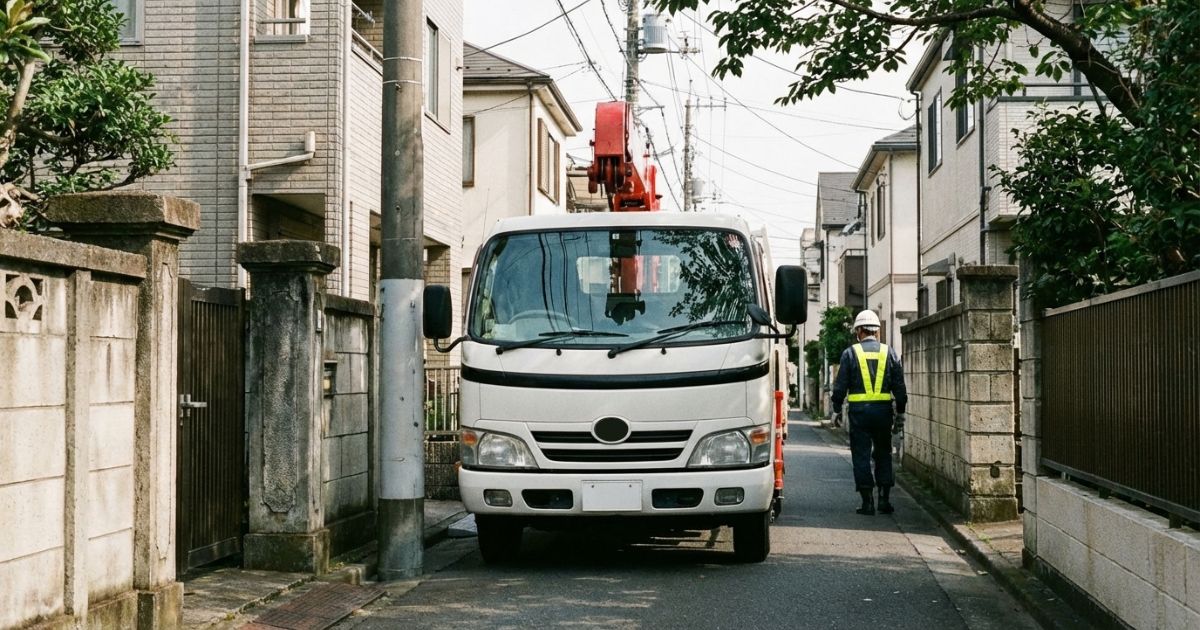

全長の見方｜進入・右左折・停車位置を確認する

全長は、車両の最前部から最後部までの長さです。荷台長は荷物を載せる部分の長さなので、全長とは用途が異なります。

進入路が直線で十分に広くても、曲がり角、門の位置、内輪差、後端の振り出しによって通れない場合があります。停車後に出庫できるか、切り返す余地があるかも確認が必要です。

全長と一緒に確認する項目

• 曲がり角の内側に縁石、塀、門柱、電柱がないか
• 外側へ車両前部や後部が振れる余地があるか
• 門を通過した後に車体をまっすぐ戻せるか
• 停車位置に車両全体が収まるか
• 前後にアウトリガーや作業者の余地を取れるか
• 荷下ろし後に前進または後退で出庫できるか
• 待機車両や一般車両の通行を妨げないか

トン数別の全長目安は、ユニック車の全長をトン数別に確認する記事で整理しています。曲がれるか、停められるかという現場制限を中心に確認したい場合は、全長による取り回しと制限の考え方も参考になります。

全幅の見方｜道路幅・門・障害物だけで判断しない

全幅は車両本体の幅を示します。ただし、現場で必要な幅は、全幅の数値と同じではありません。

ミラー、門柱、電柱、縁石、ひさし、路肩、対向車、誘導者の立ち位置を考えると、車両全幅より広い余地が必要です。また、クレーン作業時にはアウトリガーを左右へ展開するため、通行時より大きな幅を使用します。

道路幅と車幅を照合するときの確認点

• 最狭部の実測幅
• 左右の障害物の高さと位置
• ミラーを含む通行時の張り出し
• 曲がり角で車体が斜めになったときの占有幅
• 対向車とすれ違える場所
• 路肩や側溝へ寄りすぎないための余地
• 誘導者が安全な場所から合図できるか

車両幅と設置スペースの違いは、ユニック車の幅と作業スペースの確認ポイントで詳しく解説しています。道路幅、すれ違い、門、曲がり角を中心に判断する場合は、道路幅と現場制限から車幅を確認する方法も確認してください。

全高の見方｜走行時と作業時の高さを分ける

車検証やカタログの全高は、基本的に走行状態の車両の高さを確認するために使います。クレーン作業中にブームを起こした高さや、吊り荷の高さとは別です。

高さ制限の表示値と車両全高が近い場合は、路面の勾配、段差、舗装の盛り上がり、車体姿勢なども影響します。数値上の差だけで通行可否を断定せず、手配先や施設管理者へ確認してください。

作業前に確認する高さと上空障害物は、ユニック車の高さと作業時の注意点で整理しています。立体駐車場、高架下、屋根付き搬入口など、走行時の条件は、ユニック車の車高と高さ制限の確認方法を参考にしてください。

荷台寸法と最大積載量の見方｜「載る」と「吊れる」は別

荷台長と荷台幅は、荷物が物理的に載るかを判断するための数値です。ただし、荷物と荷台の寸法が同じだから載せられるとは限りません。

荷台寸法と一緒に整理する荷物情報

• 荷物の長さ、幅、高さ
• 荷物の総重量
• 梱包、パレット、架台を含む外形寸法
• 荷物の重心位置
• 横積み・縦積みなどの荷姿
• 固縛器具や養生材を置く余地
• 荷台上のクレーン基部や補助装置との干渉
• あおり、後端構造、工具箱との干渉

最大積載量は、荷台に積める重量の上限として車検証に記載されます。車両の通称が2t車でも必ず2,000kg、4t車でも必ず4,000kgを積めるわけではありません。

クレーン本体、アウトリガー、補助装置、荷台架装などの重量が加わるため、同じ車格でも最大積載量は異なります。レンタル車両の掲載例では、4tクレーン付きトラックでも積載荷重が2,500〜2,750kgとなる仕様があります。

最大積載量の確認方法や車検証の見方は、ユニック車の最大積載量と計算の考え方で詳しく解説しています。吊り作業の能力を判断するときは、ユニック車の性能表の読み方もあわせて確認してください。

アウトリガー幅の見方｜車幅だけでは作業可否を判断できない

ユニック車が現場へ通行できても、アウトリガーを十分に張り出せなければ、予定していたクレーン作業が成立しない場合があります。

アウトリガーは車体を支持し、クレーン作業時の安定を確保する装置です。張り出し条件によって使用できる性能表が変わる機種もあるため、「車両を停められたから作業できる」とは判断できません。

アウトリガー設置で確認する範囲

• 左右の最大張り出し幅
• 敷板を置くための面積
• 側溝、マンホール、段差、縁石の位置
• 地盤の強度、沈下、傾斜
• 塀、壁、電柱、駐車車両との距離
• 歩行者や作業者の通行経路
• 資材置き場や立入禁止範囲
• 片側のみ張り出す場合の取扱説明書上の条件

最大張り出しができない場合や、片側だけ張り出せる場合は、独自判断で作業を続けないでください。機種の取扱説明書、性能表、手配先、作業責任者の判断を優先します。

具体的な設置条件は、アウトリガー張り出し寸法と設置ミスを防ぐ方法で確認できます。車両幅と作業時幅の違いは、アウトリガーの幅と必要スペースの考え方も参考にしてください。

カタログ値と実車寸法が違う理由

同じ2t・3t・4tという車格でも、すべてが同じ寸法になるわけではありません。カタログの代表値と実車寸法が変わる主な要因は次のとおりです。

• 標準幅、ワイド幅などのシャシー仕様
• ショート、標準、ロング、超ロングなどのホイールベース
• 荷台長、荷台幅、床面高さ
• クレーンのブーム段数
• クレーンの架装位置
• 後端構造、あおり、リヤバンパー
• 工具箱、補助装置、追加架装
• 年式やメーカー
• レンタル会社が保有する個別仕様

たとえば、同じ3tクレーン付きトラックの掲載例でも、3段ブーム仕様と4段ブーム仕様で全長や全高が異なります。車格名や商品名だけで判断せず、配車予定の実車情報を確認してください。

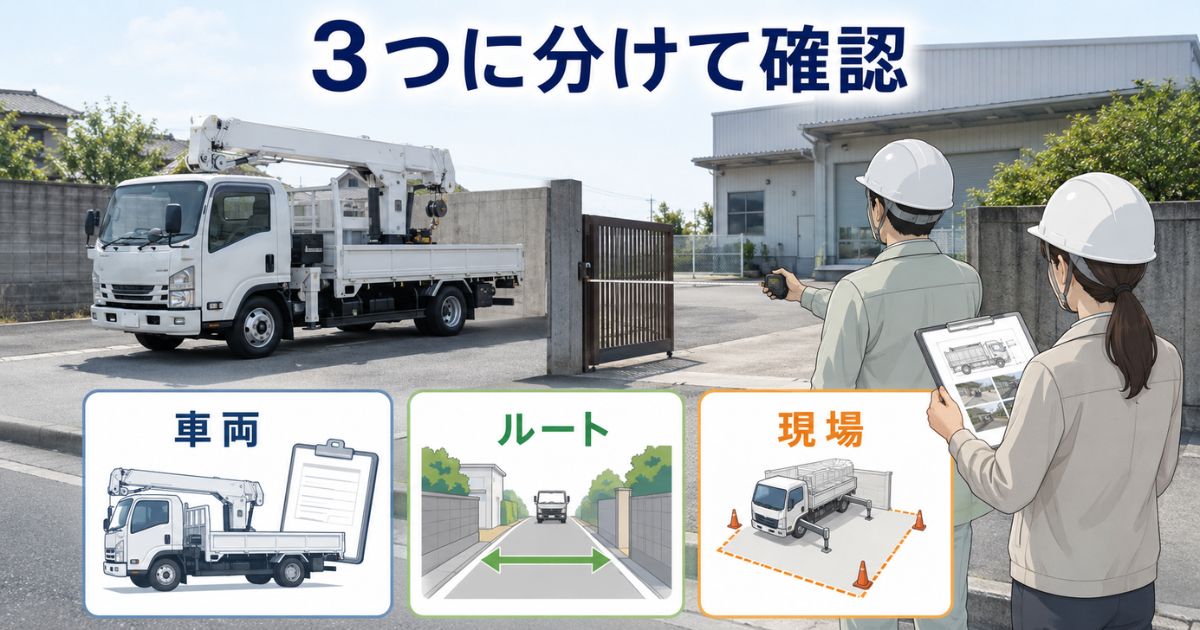

手配前に確認する寸法チェックリスト

確認項目を「車両側」「進入ルート側」「現場側」に分けると、進入だけ確認して停車や作業スペースを見落とすミスを防ぎやすくなります。

車両側で確認する情報

進入ルート側で確認する情報

現場側で確認する情報

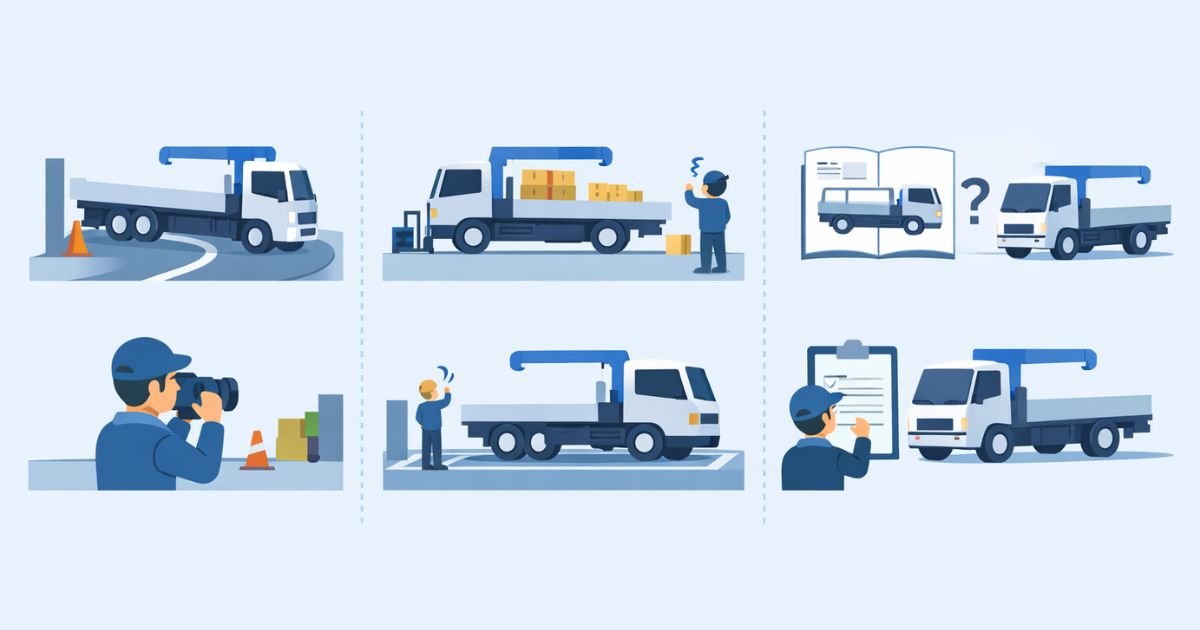

寸法の読み違いで起きやすい失敗例

手配先へ伝える情報と質問テンプレ

住所や車格だけを伝えても、手配先は進入・停車・設置・吊り作業の成立を判断できません。現場の写真と採寸値、荷物情報を一つのセットにして共有します。

先に伝える情報

• 現場住所と進入予定ルート
• 最狭部の幅と写真
• 曲がり角を手前・奥・内側から撮影した写真
• 高さ制限、門、ひさし、架線、樹木
• 停車位置候補と車両前後の余地
• 転回、切り返し、待機場所
• アウトリガーを設置する場所
• 吊り位置までの水平距離
• 荷物の長さ、幅、高さ、重量
• 梱包やパレットを含む荷姿
• 荷下ろし位置と作業者の動線

電話・メールで確認する質問例

寸法条件を満たせない場合の代替案

候補車両が進入できない、停車できない、アウトリガーを張れない場合は、無理に作業を進めず、条件を変えて再検討します。

• より小さい車格や標準幅の車両へ変更する
• ショート、標準、ロングなど別のシャシー仕様を探す
• 停車位置を変更する
• 別の進入ルートを使用する
• 荷物を分割して運搬する
• 運搬車両とクレーン作業を分ける
• 広い場所へ車両を停め、別の方法で荷物を移動する
• 作業日や時間帯を変更する
• 交通誘導や道路使用の体制を見直す
• 現地調査を依頼する
• 専門業者への外注へ切り替える

狭い現場では、誘導、切り返し、待機、迂回、現地調査などの段取りが増え、費用や作業時間が変わる場合があります。料金は地域、契約、車格、作業条件によって異なるため、事前に条件を共有して見積もりを確認してください。

候補車格から見直す場合は、1t〜10tの車格と選び方を整理した記事を参考にしてください。

安全・法規面で確認すること

道路上の一般的な車両制限値

道路法に基づく一般的な制限値には、車両の幅2.5m、長さ12m、高さ3.8mなどがあります。高さ指定道路では、高さの一般的制限値が4.1mとなる区間があります。

ただし、これらの寸法以内であれば、どの道路でも無条件に通行できるという意味ではありません。総重量、軸重、最小回転半径、道路構造、個別の標識、通行ルート、地域の規制なども関係します。

一般的な制限値を超える車両や積載状態では、特殊車両通行許可などの確認が必要になる場合があります。実際の要否は、道路管理者や手配先へ確認してください。

道路使用許可などが関係する場合

公道上に車両を停車させて荷下ろしやクレーン作業を行う場合、作業方法、場所、時間、交通への影響によっては、道路使用許可や交通誘導の確認が必要になる場合があります。

• 公道上の停車が避けられない
• 車線や歩道の一部を使用する
• アウトリガーや敷板が道路上へ出る
• 交通量が多く、誘導が必要になる
• 荷物が道路上を通過する
• 長時間の停車や通行規制を予定している

許可の要否は現場条件や地域によって異なります。手配先、道路管理者、警察などへ早めに確認してください。

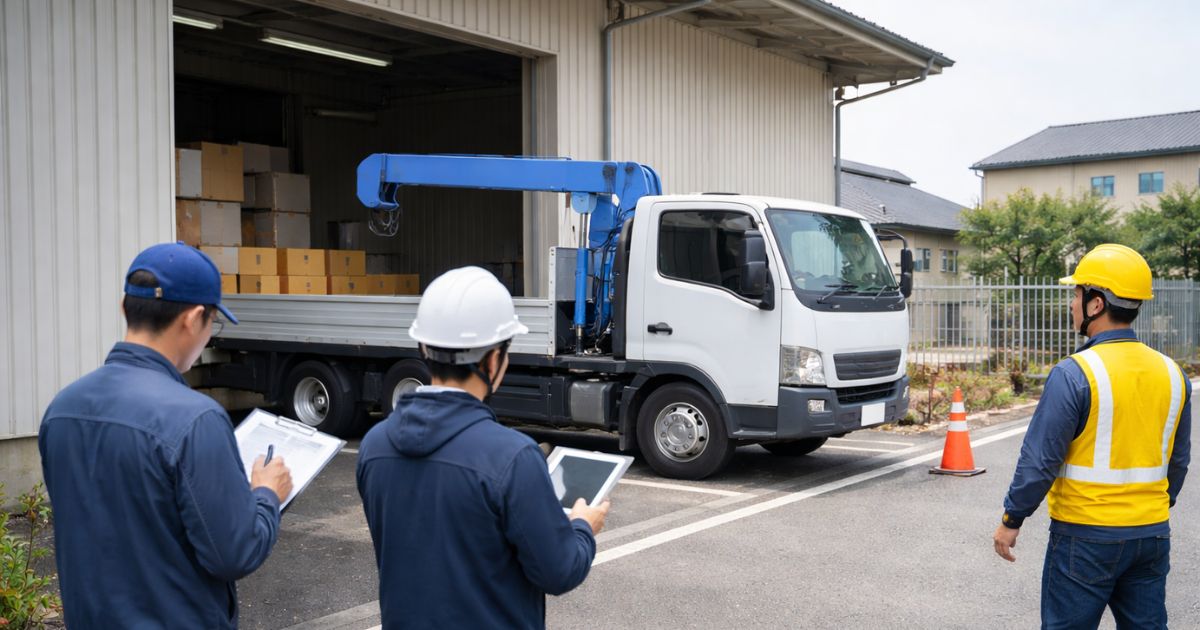

後退・切り返し・狭所作業の安全確認

• 誘導者の役割と立ち位置を決める
• 運転者と誘導者の合図を統一する
• 死角へ人を入れない
• 車両後端の振り出し範囲を空ける
• アウトリガー周辺を立入禁止にする
• 架線、屋根、足場などの上空障害物を確認する
• 地盤、側溝、埋設物、段差を確認する

クレーン操作や玉掛けに必要な資格・教育は、つり上げ荷重や担当する作業によって異なります。寸法条件とは別に、作業体制と資格要件も手配先や社内基準で確認してください。

ユニック車の寸法確認でよくある質問

まとめ｜寸法は車両・ルート・現場をセットで確認する
