【4tトラックの荷台高さ】積み降ろしのしやすさと高さの目安

4tトラックの荷台高さの目安は約1.0～1.15m

荷台高さとは地面から荷台床面までの高さ

4tトラックの「荷台高さ」とは、水平な地面から荷台の床面までを垂直に測った高さです。メーカーの諸元表や完成車資料では、「床面地上高」と記載されることがあります。

平ボディの諸元表にある「荷台内側の高さ」は、床面からあおり上端までの高さを示す場合があります。床面地上高、あおり高、荷室高、全高を分けて読み取ってください。

荷台長、荷台幅、荷室高と荷物の外形を照合して積み付けを考える場合は、4tトラックの荷室内寸を使った積み付けの確認方法が参考になります。高架や屋内搬入口の通過可否を調べる場合は、地面から車体最高部までの4tトラックの全高を確認すると、寸法を混同せずに判断できます。

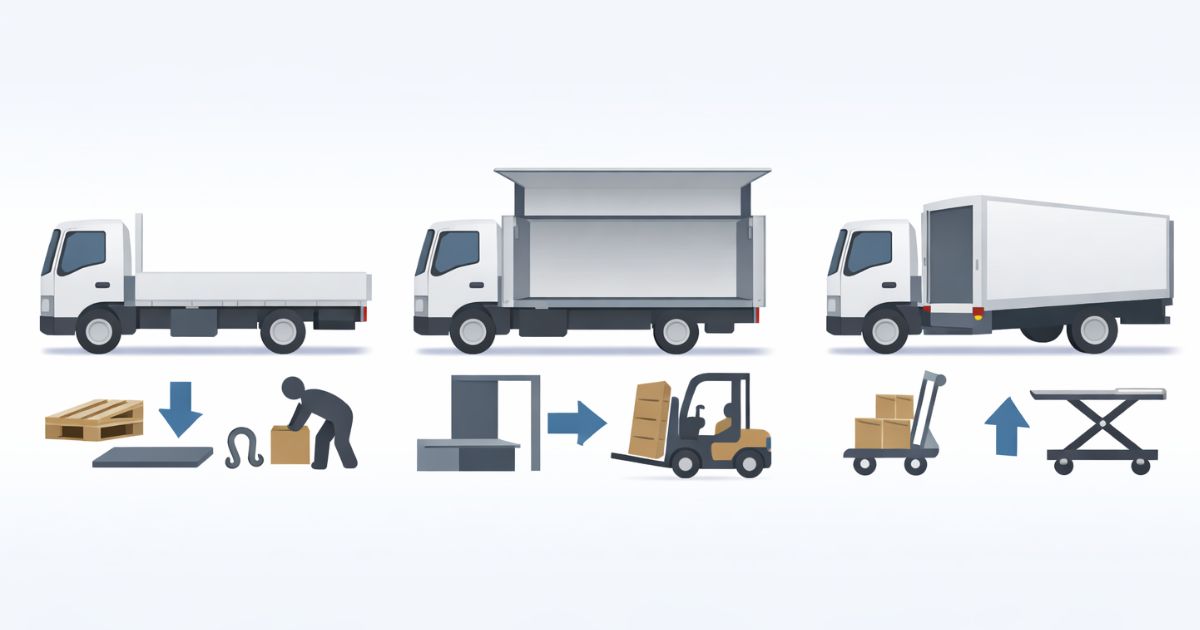

平ボディ・ウイング・バンの床面高を比較

いすゞフォワードの公式資料にある完成車・架装参考例の床面地上高を整理すると、次の範囲が比較の目安になります。1,000mm＝100cm＝1mです。車両総重量を表すGVWと最大積載量は異なり、GVW8tは「8t積み」を意味しません。

仕様ごとの数値は、いすゞの平ボディ完成車・架装参考例の主要諸元、Fカーゴ ウイング寸法表、ドライバン寸法表、Fカーゴクール寸法表で確認できます。平ボディ・箱車などの長さや幅も比較したい場合は、4tトラックの架装別の荷台寸法を確認すると、床面高以外の条件も整理できます。

約1mは目安であり固定値ではない

「4tトラックだから荷台高さは必ず約1m」とは限りません。完成車メーカーが同じでも、標準キャブとワイドキャブ、リーフサスペンションとエアサスペンション、標準ボディとゲート付きボディで床面地上高が変わります。

数cmの違いでも、プラットホームとの段差、台車の移動、荷物を持ち上げる姿勢に影響することがあります。高さ差が重要な現場では、車種名だけで判断せず、実際に配車される車両の床面地上高を確認してください。

また、「低床」という呼び方だけでは具体的な床面高は決まりません。低床・高床のメリットや走行時の注意点まで比較する場合は、4t低床トラックの特徴と選び方を確認すると判断しやすくなります。

4tトラックの荷台高さが車両によって変わる理由

ボディと架装による違い

平ボディ、ウイング、ドライバン、冷蔵・冷凍車では、荷台に搭載するボディの構造や床材が異なります。特に冷蔵・冷凍車は、断熱床や冷凍設備を備えるため、一般的な平ボディより床面が高くなる場合があります。

パワーゲートや冷凍機などを追加すると車両重量も増えるため、荷台高さだけでなく最大積載量にも影響する可能性があります。重量面は、4tトラックに実際に積める重量と架装による違いを確認すると整理できます。

リーフサスペンションとエアサスペンションの違い

リーフサスペンションは板ばねを使う一般的な構造です。エアサスペンションは空気ばねを使い、仕様によっては荷役時に車高を調整できる車両があります。

ただし、エアサスペンション車であれば、どのプラットホームにも高さを合わせられるわけではありません。調整可能な範囲や操作方法は車両ごとに異なるため、使用車両の取扱説明書や手配先へ確認してください。

タイヤ・パワーゲート・冷凍架装などの影響

タイヤサイズ、シャシー、ボディメーカー、床材の厚さによっても床面地上高は変わります。テールゲートリフターや床下格納式ゲートを装着した仕様では、ボディ構造や取り付け条件が標準車と異なる場合があります。

「パワーゲート付き」という名称だけでは、荷台高さ、昇降能力、プレート寸法までは分かりません。台車や重量物を扱う場合は、ゲートの対応荷重と有効寸法も確認します。

積載状態や停車場所も実作業では確認する

荷物を積むと、サスペンションの沈み込みによって床面の位置が変わることがあります。停車場所に傾斜や段差があれば、車体の前後左右でも地面から床面までの距離が異なります。

諸元表の数値は比較の基準として有用ですが、段差を小さく抑える必要がある作業では、実際の積載条件と停車位置を想定した確認が必要です。

荷台高さと積み降ろし方法の相性

次の表は、荷役方法ごとに何を確認するかを整理したものです。上の図は方法の違いを示すイメージであり、実際の寸法や安全な操作手順を示すものではありません。

手積みは荷物の重量・回数・持ち上げ方も確認する

荷台床面が約1mの場合、地面から荷物を直接持ち上げるには大きな高低差があります。軽い荷物を少数扱う場合と、重量物を何度も積み降ろす場合では、同じ荷台高さでも負担が異なります。

• 荷物の重量と形状
• 持ち手の有無
• 荷物の個数と作業回数
• 作業員が荷台へ上がる方法
• 台車、リフト、昇降設備などの補助機材

無理な姿勢で持ち上げる必要がある場合や、重量物を人力で扱う場合は、作業方法そのものを見直してください。

荷物の昇降と、作業員が荷台へ上がるための設備は別に確認します。厚生労働省のトラック荷役作業の安全対策資料では、最大積載量2t以上の貨物自動車で荷を積み卸す作業を行う際、昇降設備の設置が必要とされています。荷台が約1mでも、飛び乗り・飛び降りで済ませず、適切なステップや踏み台を用意してください。

フォークリフトは接車位置と荷台の開口も確認する

フォークリフトを使う場合は、荷台床面と荷物に対応する揚高・荷重能力があることを確認します。ただし、高さだけで作業可否は決まりません。フォークリフトが車両へ安全に接近できるスペースや、パレットへツメを差し込める向きを確認します。

• パレットの向きとツメの差し込み位置
• 後方または側方のどちらから荷役するか
• ウイングを開けるための上方・側方空間
• 停車場所の段差や傾斜
• 荷台床やパレットの状態

差し込みの適合は、パレットの差込口の高さ・幅と、フォークの厚さ・幅・間隔・長さをmm単位で照合します。パレット全体の高さと差込口の高さは別の数値です。二方差しなど差し込める方向が限られるパレットもあるため、荷台上の向きを決める前に確認してください。

荷を持ち上げて床から離すための余裕、後扉の開口高、荷物の重心位置に応じたフォークリフトの許容荷重も確認します。「床面高まで届く」ことだけで、荷を引き抜いたり開口を通したりできるとは限りません。

プラットホームは荷台との高さ差を実測する

倉庫のプラットホームに接車する場合は、ホームの高さと実車の床面地上高を照合します。荷物を積んだことによる沈み込みや、停車位置の傾斜によって、空車時の諸元値とは高さ差が変わる場合があります。

エアサスペンション車では車高を調整できることがありますが、調整可能範囲は車両ごとに異なります。ドックレベラーや渡し板を使用する場合は、設備管理者の指示に従い、耐荷重と正しい使用方法を確認してください。

バースはトラックを接車する荷役場所、プラットホームはその荷役床です。「4t用バースだから合う」と判断せず、接車する位置のホーム床面と荷台後端の床面を測ります。同じ基準面から測った場合、高さ差は「ホーム高－荷台床面高」で求められ、正ならホーム側、負なら荷台側が高い状態です。左右で差がある場合は、それぞれ記録してください。

接車時は、高さだけでなく次の数値をセットで確認します。

許容できる段差や勾配に、すべての台車・設備へ使える共通値はありません。使用機器と設備の仕様で判断し、寸法が合わない場合は対応車両や荷役方法を見直します。荷物の移動中にも車体が動かないよう、事業者が定める逸走防止措置を行ってください。

台車や重量物ではパワーゲートの要否を確認する

フォークリフトやプラットホームが使えない現場で、台車、ロールボックス、重量物を地面まで降ろす場合は、パワーゲートが有力な選択肢です。

ただし、パワーゲートが必須かどうかは、荷物の重量、台車の有無、現場の段差、人力作業の可否によって変わります。ゲート付き車両でも、昇降能力、プレート寸法、対応荷重は仕様ごとに異なるため、車両ごとの確認が必要です。

能力を照合するときは、荷物だけでなく台車・ロールボックスなどを含む昇降重量と、指定された荷重中心位置での能力を確認します。プレートの有効幅・有効長さ、台車の車輪位置、ストッパー、荷台との継ぎ目、展開時の後方スペースも確認してください。

地面とプレートの接続では、接地時の段差・傾斜が台車に合うかが重要です。新明和工業のかくのうゲートⅡの公式説明には、床面の高さが異なる場所で道板として使う場面を想定した油圧チルト機能が示されています。ただし、道板としての使用可否、チルト角度、許容荷重は機種固有の条件です。一般のゲートを同じように使えるとは判断せず、架装機の取扱説明書で確認してください。

業務で荷を積み卸すためにテールゲートリフターを操作する労働者には、2024年2月1日から特別教育が必要です。原則として人を載せたまま昇降させないことなど、厚生労働省が示す操作・昇降時の注意事項とメーカーの取扱説明書に従ってください。装備の種類や選び方は、4tトラックのパワーゲートの必要条件を確認すると整理できます。

荷台高さで起こりやすい失敗

プラットホームとの間に段差ができる

カタログ値とプラットホーム高が近くても、積載状態や停車位置によって数cmの段差が生じることがあります。台車を移動する場合は、小さな段差でも車輪が引っ掛かる可能性があるため、実際の接車条件を確認します。

荷物を荷台まで持ち上げられない

荷台高さだけを見て手積みできると判断すると、荷物の重量や形状によっては作業が成立しません。持ち手がない荷物や大型荷物、多数の荷物を扱う場合は、台車、フォークリフト、パワーゲートなどの利用を検討してください。

台車を地面まで降ろせない

荷物を台車に載せていても、荷台から地面へ移す設備がなければ積み降ろしできません。現場にプラットホームがない場合は、ゲート付き車両の要否を見積段階で決めます。

全高・荷室高・荷台高さを混同する

「高さ」という表現だけで手配すると、荷台床面高ではなく全高や荷室高が伝わる可能性があります。配車先には「地面から荷台床面までの床面地上高」と伝えると、確認したい寸法が明確になります。

使用する4tトラックの荷台高さを確認する方法

諸元表の「床面地上高」を確認する

メーカーの完成車資料やボディ寸法表では、「床面地上高」という項目を確認します。荷室内法高さや全高ではなく、地面から床面までの数値であることを確かめてください。

例えば、いすゞの標準幅・フルキャブ平ボディの主要諸元では、2RG-FRR90S2、ホイールベース4,860mm、リーフサスペンションの仕様に、床面地上高1,090mmと記載されています。これは特定型式・仕様の値であり、ほかの年式や架装へそのまま当てはめる数値ではありません。

中古車、レンタカー、持ち込み架装車などは、カタログの標準仕様と異なる場合があります。型式が同じでもボディや装備が違うことがあるため、可能であれば車検証、仕様書、現車を照合します。

車検証の「高さ」は車両全高で、荷台の床面地上高ではありません。車検証では車両の型式などを照合し、床面高そのものは完成車・架装仕様書や実測値で確認してください。

配車先にボディと装備を指定する

「4tトラックを1台」と伝えるだけでは、平ボディ、ウイング、バン、ゲート付きなどの仕様を特定できません。希望するボディと荷役方法を一緒に伝えます。

高さ差が重要な現場では車両を実測する

プラットホームへの接車や、台車を段差なく移動する必要がある現場では、カタログ値だけでなく実車の床面高を測る方法が確実です。水平で安全な場所に停車し、地面から荷台床面までを測ります。

積載状態やエアサスペンションの設定で高さが変わる場合があるため、どの状態で測った数値かも記録してください。

後方から積み降ろす場合は荷台後端の左右、側方から作業する場合はその作業位置で測ります。平ボディはあおりの上端ではなく、荷物が載る床面を基準にします。バースでは同じ接車位置のホーム高と隙間も記録し、測定中に車両や昇降装置を動かさないよう関係者で合図を統一してください。

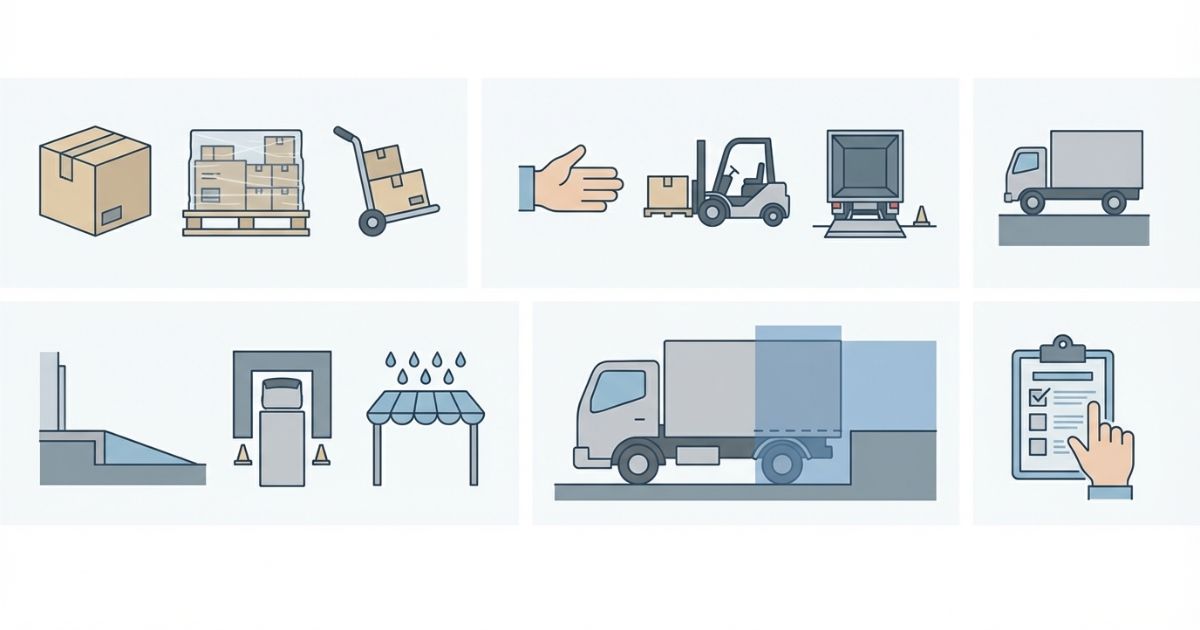

手配時に伝える項目

荷台高さの数値だけを伝えても、積み降ろし作業が成立するとは限りません。荷物、荷役方法、接車条件をまとめて伝え、レンタル会社、運送会社、販売店などに実車の仕様を確認してください。

荷物や搬入経路を含めて車両条件を選び直す場合は、荷物や搬入条件から4tトラックを選ぶ手順を確認すると、荷台高さ以外の条件も整理できます。

4tトラックの荷台高さに関するよくある質問

まとめ｜荷台高さは実車と荷役設備の組み合わせで確認する

車両を手配するときは、「荷台高さが何mmか」に加えて、荷物の重量・荷姿、使用する荷役機器、ホームとの高さ差、ゲートの接地条件を伝えてください。床面の低さだけで選ばず、実際の積み降ろしが安全に成立する組み合わせを確認することが大切です。
