【4tトラックの荷台（荷室）内寸】内寸表の読み方と実務の見積り

4tトラックの荷台・荷室内寸を使って「実際に荷物が載るか」を見積もるときは、長さ・幅・高さだけでは判断できません。梱包やパレットを含めた荷物の外形寸法、積み込み口の開口寸法、固定に必要な余白、荷物とパレットの合計重量まで別々に照合する必要があります。

代表的な標準幅平ボディでは、荷台内側が長さ約6.2m、幅約2.15mです。中型標準ウイングの代表例では、荷室内寸が長さ約6.23m、幅約2.23m、高さ約2.40mあります。ただし、これらは特定仕様の代表例であり、すべての4tトラックに共通する寸法ではありません。

この記事では、これらの代表寸法を使って、11型パレットが何枚配置できるか、6mの長尺物が収まるか、背の高い荷物が開口を通るかなどを具体的に計算します。まず4tトラックの一般的な内寸や、開口・有効寸法の基本を確認したい場合は、4tトラックの内寸と「内寸＝積める量」ではない理由をご覧ください。

4t車の定義・用途・免許などを含めた全体像は、4トントラックのサイズ・積載量・用途をまとめて確認する記事で整理しています。

積み付け見積りに使う4tトラックの荷台・荷室内寸

ここで示す寸法は、パレットや長尺物の配置を考えるための代表例です。4t車には標準幅・ワイド幅、ホイールベース、平ボディ・ウイング・箱車など多くの仕様があるため、実際に手配する車両の寸法を必ず確認してください。

標準幅平ボディは荷台長約6.2m・内幅約2.15mが代表例

いすゞ・フォワードの中型車カーゴ標準幅フルキャブ平ボディの公式諸元例では、荷台内側長6,210mm、荷台内側幅2,155mm、荷台内側高さ390mm、床面地上高1,090mm、最大積載量4,150kgです。

荷台長6,210mm・幅2,155mmという数値を使えば、長尺物やパレットの床面配置を概算できます。ただし、鳥居、床フック、固定金具、架装品などによって、数値どおりの範囲をすべて使えるとは限りません。

床面地上高は積み降ろし作業にも影響します。手積み、フォークリフト、プラットホームとの相性を確認するときは、4tトラックの荷台高さと積み降ろしの確認ポイントも参考にしてください。

中型標準ウイングは約6.23m×2.23m×2.40mが代表例

日本フルハーフ「Wing Ace 中型標準仕様」の代表例では、荷室内法長6,225mm、内法幅2,230mm、内法高2,400mmです。公式資料では、これらの寸法諸元は計算上の値として示されています。

同じ代表仕様でも、側面開口長は6,115mm、開口幅は2,100mm、開口高は2,295mmです。つまり、荷室内部の寸法より、実際に荷物を入れる開口部の方が小さくなる箇所があります。

4tトラックという呼び方は、荷台・荷室の寸法を統一する規格ではありません。標準幅・ワイド幅、ホイールベース、キャブ、平ボディ・ウイング・箱車などの架装、内張り、年式によって実際の寸法は変わります。

一般的な内寸の違いを先に整理したい場合は、4tトラックの内寸と積載可否の確認方法を確認してから、本記事の配置計算へ進むと判断しやすくなります。

内寸表から「実際に使える寸法」を見積もるポイント

平ボディは荷台内側長・内幅・固定点を見る

平ボディでは、荷台内側長と内側幅が荷物を置ける床面の基準になります。ただし、床面寸法だけで配置を決めるのではなく、鳥居、床フック、固定金具、工具箱、アオリの開閉位置なども確認してください。

アオリ高は側面板の高さであり、荷物の高さ上限を示す数値ではありません。荷物がアオリより高い場合は、荷姿や固定方法も含めて積載条件を確認する必要があります。

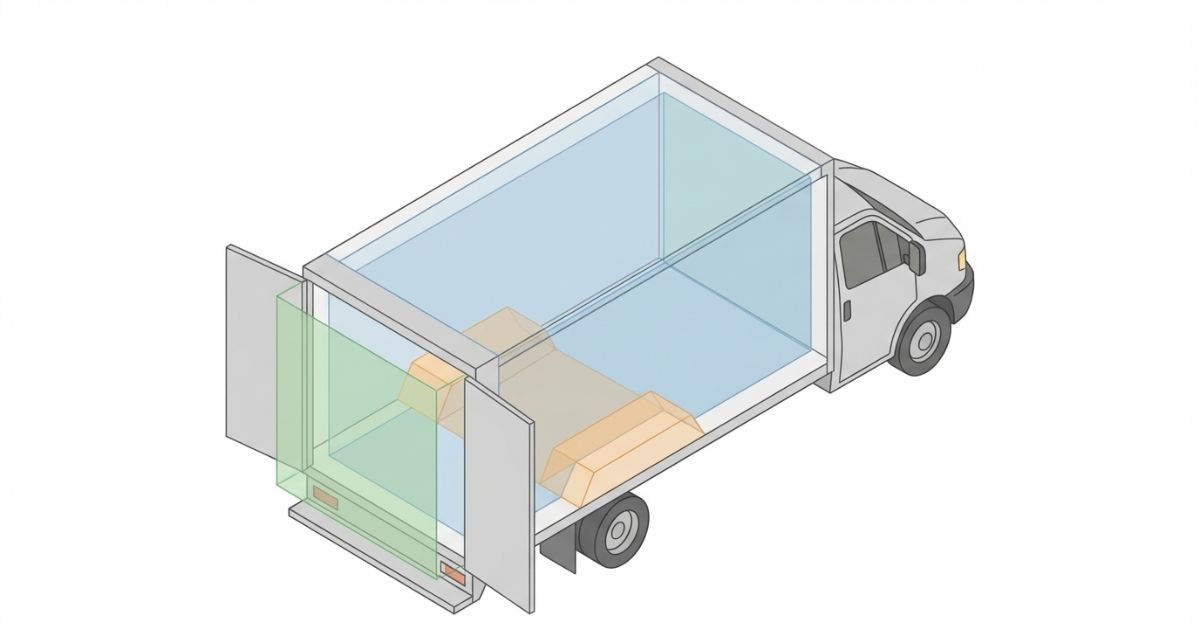

箱車・ウイングは荷室内法と開口寸法を分けて見る

箱車やウイングでは、荷室内法だけでなく、後部扉や側面の開口幅・開口高・開口長を確認します。特に台車、機械、家具、パレット貨物などは、荷室内部に置けても入口を通らない場合があります。

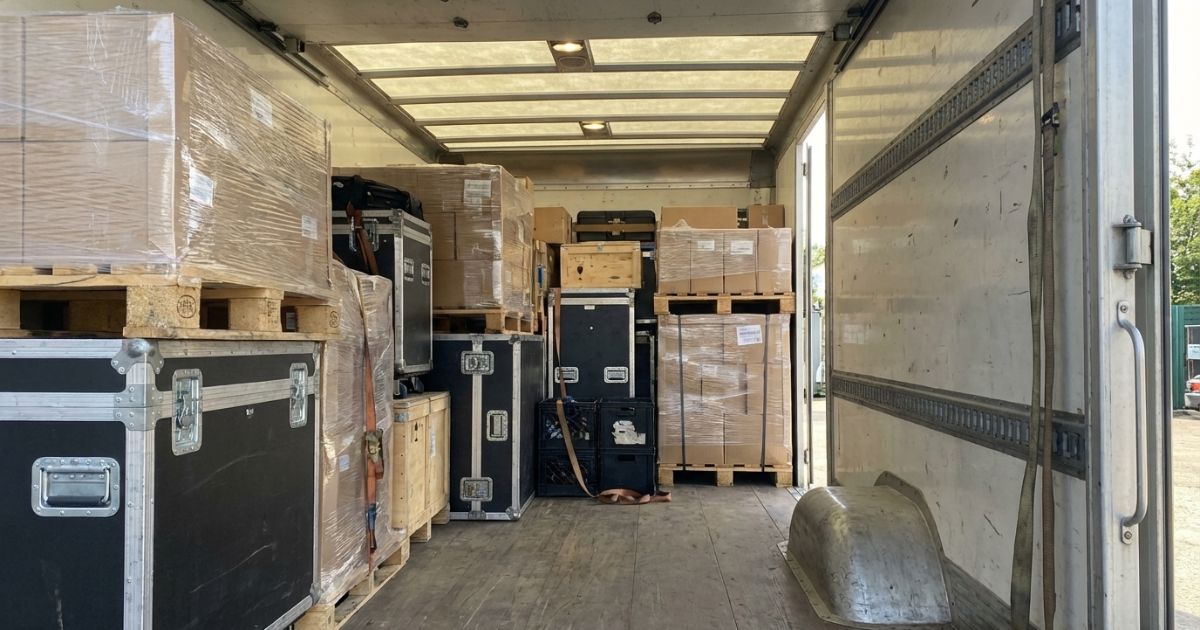

天井付近の補強材、内張り、ラッシングレール、床の段差なども、実際に使える空間を小さくする要因です。

内寸・外寸・有効内寸を使い分ける

積み付け見積りでは、「内寸の数値いっぱいまで使える」と考えないことが重要です。本記事では、内張り、柱、固定金具、養生材、荷締め作業に必要な余白などを考慮した、実務上使用できる寸法を便宜上「有効内寸」と呼びます。

荷台・荷室のどの位置を測ればよいか分からない場合は、4tトラックの荷台寸法図で内寸・開口・有効寸法の測定位置を確認する記事も参考にしてください。

荷室高と開口高を別々に確認する

荷室内高は荷室内部で使える高さですが、荷物を積み込むには開口部も通過しなければなりません。荷室内高が十分でも、入口が低ければ積めない場合があります。

床面地上高は地面から荷台床面までの高さ、車両全高は地面から車体の最も高い部分までの高さです。高架や屋内搬入口を通れるかは車両全高で判断するため、積み付け寸法とは分けて確認してください。詳しくは、4tトラックの車両全高と高さ制限で整理しています。

荷台長と車両全長を混同しない

荷台内側長や荷室内法長は、長尺物を置ける長さを判断する数値です。一方、車両全長にはキャブや前後のオーバーハングも含まれます。

たとえば荷台長約6.2mでも、車両全体はそれより長くなります。搬入路、駐車、右左折、転回の空間を確認する場合は、4tトラックの車両全長と荷台長の違いも確認してください。

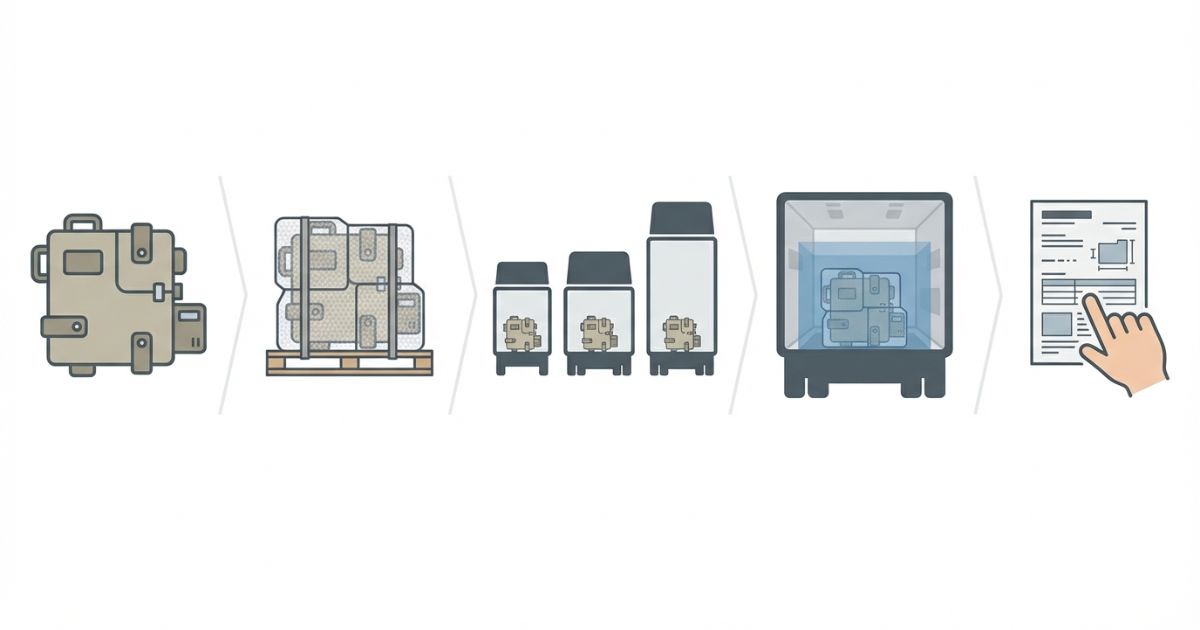

荷物が載るか判断する5つの手順

代表内寸が分かったら、次は実際の荷姿と照合します。寸法が収まるかだけでなく、積み込み、固定、荷役、重量確認まで順番に行うことで、「荷室には入るのに積めない」という手配ミスを防ぎやすくなります。

1．荷物は梱包・パレット・突起を含めて測る

最初に、荷物本体だけでなく、取っ手、金具、脚、梱包材、養生材、パレットを含めた最大外形寸法を測ります。

高さは最も高い位置、幅と長さは最も張り出している位置を基準にします。パレット上の荷物がパレットより外側へ張り出している場合は、パレット寸法ではなく荷物を含めた最大寸法で計算してください。

段積みする場合は、段積み後の高さだけでなく、荷物や梱包が上積みに耐えられるか、重心が高くなりすぎないか、荷崩れ防止が成立するかも確認します。

2．荷台・荷室内寸と比較する

平ボディでは荷台内側長と内幅、箱車・ウイングでは荷室内法長・幅・高さを使って候補を絞ります。

荷物寸法と内寸が同じ、または数mmしか余らない状態では、実際の積み降ろしが成立しない可能性があります。荷物を回転させる空間、フォークリフトの爪を抜く余裕、パレット同士の隙間なども考慮してください。

3．開口寸法と固定用の余白を確認する

箱車・ウイングは、荷室内部より開口が小さい場合があります。後部や側面から実際に荷物を入れられるかを、開口幅・開口高・開口長で確認します。

さらに、角当て、当て木、ラッシング、緩衝材などを使う空間も必要です。荷物が内寸ぎりぎりまで占有すると、荷物自体は置けても安全に固定できない場合があります。

4．最大積載量を別に確認する

寸法上は載っても、荷物・パレット・梱包材などの合計重量が実車の最大積載量を超える場合は積めません。寸法と重量は別々に確認してください。

前述した平ボディ代表仕様には最大積載量4,150kgの例がありますが、これは特定仕様の数値です。架装や装備によって最大積載量は変わるため、実際に手配する車両では車検証を確認します。詳しくは、4tトラックの最大積載量と確認方法をご覧ください。

5．実際に手配する車両の仕様表で確定する

最後に、手配会社へ荷物の外形寸法、荷姿、重量、希望するボディ、積み降ろし方法を伝え、実車の仕様表で照合します。

寸法に余裕が少ない荷物では、架装図面、荷室写真、固定点の位置、扉やウイングの開口状態まで確認してください。「4tトラック」「4tウイング」といった呼び方だけでは、積載可否を確定できません。

パレット・長尺物を積む場合の計算例

ここからは、代表的な荷台・荷室寸法と荷物寸法を使って、床面上ではどのような配置になるかを計算します。計算結果はあくまで候補を絞るための理論値であり、実際の積載可否は固定余白・荷役方法・重量・実車寸法まで確認して判断してください。

11型パレットは何枚載るか

JPRのプラ製11型片面二方差パレット「PT-11」の寸法は、1,100mm×1,100mm×高さ144mmです。本体質量は仕様により約19～26kg、最大積載質量は1tです。

「最大積載質量1t」はパレット製品側の許容値であり、4tトラックにパレット1枚あたり1tの荷物を何枚でも積めるという意味ではありません。車両側では、荷物、パレット、梱包材などを含めた合計重量を実車の最大積載量と照合します。

中型標準ウイングの内幅2,230mmに11型パレットを横2枚並べると、2,200mmを使うため、残る幅は合計30mmです。左右に均等な余裕があると仮定しても、片側相当は約15mmしかありません。

そのため、床面寸法上は10枚配置できる計算でも、実際に10枚積めることを保証するものではありません。特に次の条件を確認してください。

• 荷物がパレットから張り出していないか
• パレット自体の寸法差や変形がないか
• 内張り、柱、ラッシングレールなどが干渉しないか
• パレット同士の間隔が必要ではないか
• 固定具や養生材を入れるスペースがあるか
• フォークリフトで爪を抜くための余裕があるか
• 積み降ろし作業に必要な余白があるか
• 荷物とパレットの合計重量が最大積載量を超えないか

また、段積みできるかどうかは床面のパレット枚数とは別問題です。荷物や梱包の耐荷重、荷姿の安定性、重心、荷崩れ防止方法などを確認し、単純に「床面10枚×2段＝20枚」と判断しないでください。

6mの長尺物は載せられるか

荷台・荷室長が約6.2mあれば、6mの長尺物は寸法上の候補になります。ただし、前後に残る寸法は大きくありません。

平ボディでは6,210mm－6,000mm＝210mm、ウイングでは6,225mm－6,000mm＝225mmです。

この残り約21～22.5cmには、荷物の突起、梱包材、養生材、当て木、固定具、積み降ろし時の作業余裕が含まれていません。荷物本体が6mでも、梱包後の実寸が6mを超えれば余裕はさらに小さくなります。

斜め積みについても、対角線上の計算だけで積載可能とは判断できません。搬入時に荷物を回転させるスペース、固定方法、偏荷重、他の荷物との干渉などがあるため、実車と荷役方法を手配会社へ確認してください。

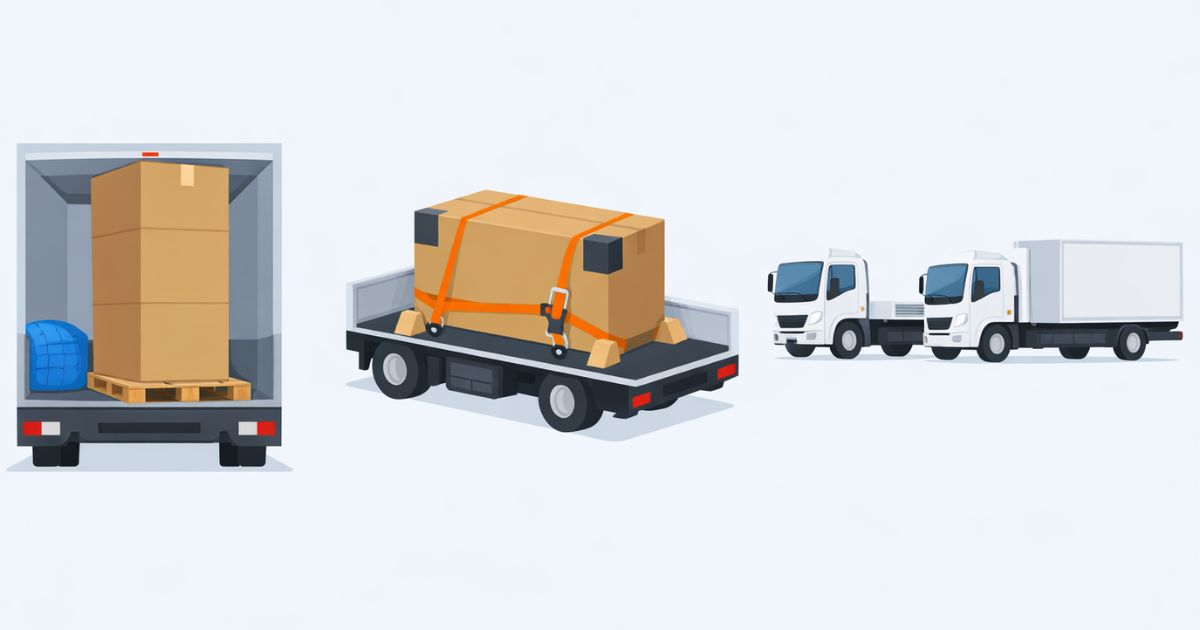

台車や背の高い荷物は開口高を確認する

前述の中型標準ウイング代表仕様では、荷室内法高は2,400mmですが、開口高は2,295mmです。

たとえば高さ2,300mmの荷物は、荷室内部の高さ2,400mmには収まる計算でも、開口高2,295mmを5mm超えるため、そのままでは開口を通りません。

台車に載せる場合は、荷物本体だけでなく台車の車輪や天板の高さを加算します。11型パレットに載せる場合も、パレット高144mmと荷物の高さを合計し、荷室内高だけでなく、最初に通過する開口高と比較してください。

荷物の個数ではなく「荷室全体で何m3程度使えるか」を確認したい場合は、4tトラックは何立米積めるかを確認する記事で、理論容積と実際に使える容積の違いを整理しています。

平ボディ・ウイング・箱車で積み付け時に異なる確認点

平ボディはアオリ・鳥居・固定点を確認する

平ボディは上方や側方が開いているため、フォークリフトやクレーンで積み降ろししやすい一方、荷物の固定、雨養生、飛散防止が重要です。

荷台長と幅だけでなく、鳥居の位置、アオリの開閉、床フックや固定金具の位置を確認します。荷物を置けても、固定点との位置関係が悪ければ安全な荷締めができません。

ウイングは側面開口と内部の障害物を確認する

ウイングは側面を大きく開けられますが、開口長・開口幅・開口高が荷室内法より小さくなる場合があります。

センタービーム、内張り、ラッシングレール、天井の補強部材なども確認してください。11型パレットを横2列で配置する例のように、数cmの違いが積み付け可否に影響する場合があります。

箱車は後部開口と荷室内部の出っ張りを確認する

アルミバンなどの箱車では、主に後部扉から積み込むため、荷室内寸だけでなく後部開口幅と開口高が重要です。

荷室内寸に収まっていても、後部扉、床の段差、内張り、タイヤハウスなどが干渉する場合があります。台車、大型家具、機械類は、積み込み方向まで決めてから照合してください。

箱車固有の荷室・開口寸法を詳しく確認したい場合は、4t箱車の荷室・開口・高さの確認方法をご覧ください。

手配前の内寸確認チェックリスト

手配先には、「4tトラックを希望」とだけ伝えるのではなく、荷物の外形寸法、梱包後の寸法、重量、パレット枚数、希望するボディ、積み降ろし方法、固定条件まで伝えてください。

車両の外形寸法や荷台・荷室寸法の確認先を整理したい場合は、4tトラックの寸法図と確認すべきポイントへ戻ると、寸法系の記事を目的別に確認できます。
