【クローラークレーンのサイズ】寸法・重量・設置スペースの基礎知識

現場でクローラークレーンを手配するときは、仕様表で「全長・全幅・全高」を確認したつもりでも、実際には入らない／置けない／旋回できない／想定より重いという問題が起きることがあります。

結論：クローラークレーンのサイズ確認では、全長・全幅・全高だけでなく、機体重量、旋回範囲、作業半径、設置スペース、搬入経路、地盤条件までセットで確認する必要があります。

寸法上は入るように見えても、設置余白や作業半径、接地圧の確認が不足すると、現場で使えない、または安全に作業できない可能性があります。

この記事で分かること：クローラークレーンのサイズ感、クラス別の寸法・重量目安、設置スペースの考え方、搬入前に確認すべき項目を整理できます。

著者情報（執筆スタンス）

ユニック車ガイド編集部（現場実務・安全配慮）。本記事は特定機種の推奨ではなく、現場条件と仕様表を突き合わせるための確認項目を整理しています。

安全・法規・資格に関わる内容は断定せず、メーカー資料、手配先、現場条件、関係者確認を前提にした確認手順としてまとめます。

寸法だけで「使える」と判断しない

結論：クローラークレーンは、本体寸法だけでなく、重量・設置余白・作業半径・地盤条件まで確認して初めて現場適合を判断できます。

理由：移動時、設置時、作業時で必要なスペースが変わり、作業半径や旋回範囲、荷の動線が現場条件に大きく影響するためです。

特に、サイズと重量を確認した後は、地盤への影響を知るために【クローラークレーンの接地圧】考え方・計算方法と現場での注意点、作業半径と吊上げ能力を確認するために【クローラークレーンの性能表】能力表の見方と読み取る際の注意点もあわせて確認すると、判断の抜け漏れを減らせます。

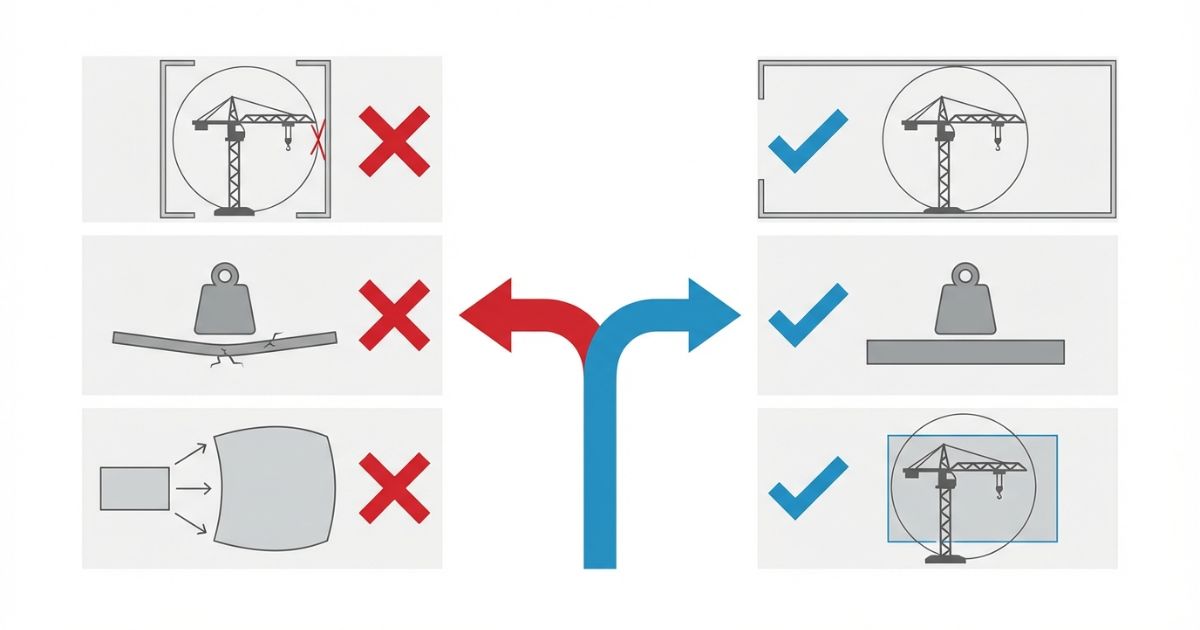

よくある失敗は「入る」と「使える」を混同すること

結論：搬入できることと、設置して安全に作業できることは別です。

入口や通路を通過できても、設置場所で旋回できない、吊荷の動線が取れない、地盤条件が合わないといった問題が起きることがあります。

• ✅ 搬入はできたが、設置場所の余白が足りず旋回できない
• ✅ 寸法は問題ないが、重量や接地圧の確認が遅れて再手配になる
• ✅ 作業半径の見積りが甘く、作業時の占有範囲が想定より広くなる

この記事で扱う「サイズ」の範囲

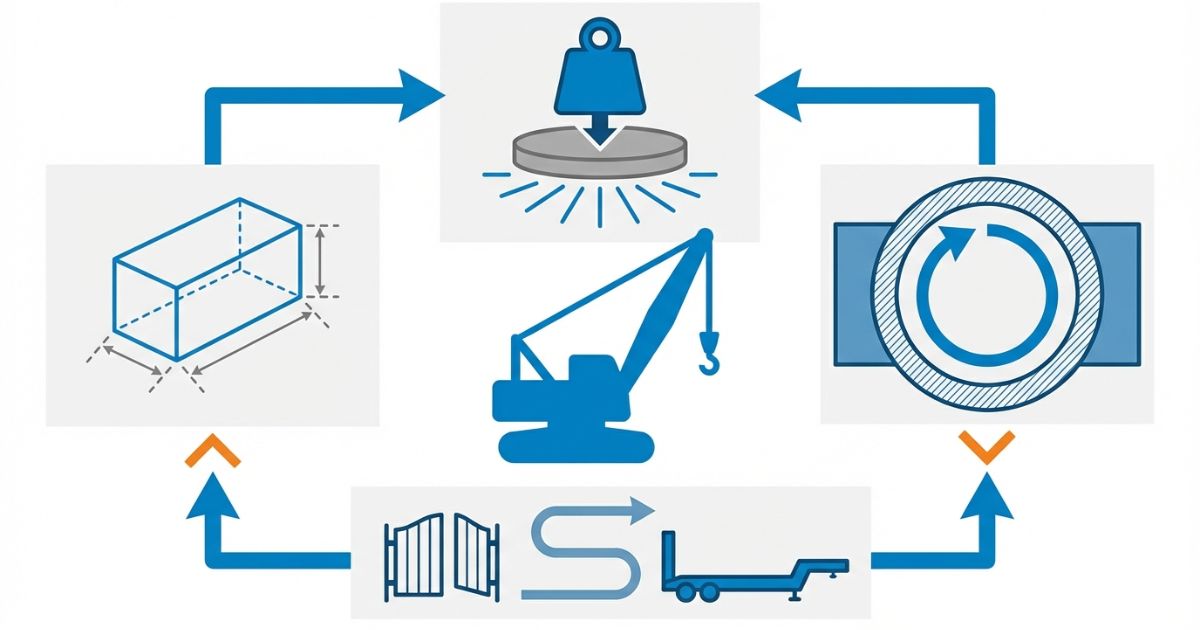

結論：この記事でいうサイズは、全長・全幅・全高だけでなく、重量、旋回範囲、作業時占有、搬入条件まで含めた現場確認の考え方です。

仕様表の寸法だけを見ると「通れるか」の一次判断はできますが、「設置できるか」「安全に作業できるか」は判断しきれません。

• 🧩 寸法：全長・全幅・全高
• 🧩 重量：機体重量、運転質量、分解時質量
• 🧩 設置スペース：旋回範囲、作業半径、作業時占有、安全余白
• 🧩 搬入条件：進入路、曲がり、段差、高さ制限、分解輸送の有無

基本寸法で分かること／分からないこと

結論：全長・全幅・全高は搬入の一次判断に使えますが、作業可否の最終判断には不足します。

重量は後回しにしない

結論：クローラークレーンの重量は、搬入・設置・地盤確認に直結するため、早い段階で確認します。

仕様表では「機体重量」「運転質量」「作業時質量」「分解時質量」などの表記が使われることがあります。どの状態の重量なのかを確認しないと、輸送計画や地盤確認でズレが出る可能性があります。

• ✅ 作業時の重量：設置面や地盤条件の確認に関係する
• ✅ 分解時の重量：輸送車両、荷下ろし、搬入経路の確認に関係する
• ✅ カウンターウエイト：機種や構成によって条件が変わる

クラス別サイズ目安は「代表例」として見る

結論：同じ能力クラスでも、メーカー、型式、ブーム構成、カウンターウエイト、分解状態によって寸法と重量は変わります。

以下は、メーカー公式仕様やレンタル会社の仕様表などに見られる代表例をもとにしたサイズ感です。最終判断は必ず手配先の仕様表、メーカー資料、現場条件との照合で行ってください。

大型機では、作業時のサイズだけでなく、分解輸送時の1部材あたりの寸法と質量も確認してください。輸送時の可否は、道路条件、車両条件、関係法規、搬入先の状況によって変わります。

小型・中型・大型で増える確認項目

結論：能力クラスが上がるほど、寸法だけでなく、重量、搬入、組立、地盤、安全区画の確認項目が増えます。

• 🔍 小型：狭所に入るか、設置面が耐えられるかを確認
• 🔍 中型：作業半径、旋回範囲、作業動線を確認
• 🔍 大型：分解輸送、組立ヤード、地盤養生、安全区画を確認

設置スペースは「本体＋旋回＋作業範囲」で考える

結論：設置スペースは、本体が置ける面積だけでなく、旋回範囲、作業半径、荷の動線、安全区画を含めて見積もります。

クローラークレーンは、設置位置から荷を吊り、旋回し、所定の場所へ移動します。そのため、機体の外形寸法だけでなく、ブームや吊荷が動く範囲まで含めた確認が必要です。

• ✅ 旋回範囲：機体後端、ブーム、吊荷が周囲に干渉しないか
• ✅ 作業半径：吊荷の位置まで能力が足りるか
• ✅ 荷の動線：吊荷の移動経路に障害物がないか
• ✅ 安全区画：作業員や第三者が立ち入らない範囲を確保できるか

狭小現場と大規模現場でボトルネックは変わる

結論：狭小現場では搬入と旋回、大規模現場では設置位置と安全区画がボトルネックになりやすいです。

搬入できるかは「入口幅」だけでは決まらない

結論：搬入経路は、幅、高さ、曲がり、段差、勾配、仮置き場所、荷下ろしスペースまで確認します。

クローラークレーンは機種やクラスによって、自走搬入できる場合もあれば、分解して輸送し、現場で組み立てる場合もあります。大型機では、分解時の各部材の寸法と質量を確認することが重要です。

• ✅ 進入路幅：機体幅または輸送車両幅に対して余裕があるか
• ✅ 高さ制限：門型、庇、架線、高架下を通れるか
• ✅ 曲がり・段差：長尺部材や輸送車両が通過できるか
• ✅ 仮置き場：部材、カウンターウエイト、ブームを置けるか
• ✅ 荷下ろし場所：補助クレーンや作業員の動線を確保できるか

組立ヤードまで見込んで搬入計画を立てる

結論：大型のクローラークレーンでは、搬入できるだけでなく、現場内で組み立てるスペースも必要です。

部材の仮置き、補助クレーンの配置、作業員の動線、安全区画まで考える必要があります。組立作業の流れや必要日数の考え方は、【クローラークレーンの組立】基本手順・必要日数と作業時の注意点で確認してください。撤去・搬出まで見据える場合は、【クローラークレーンの解体・分解】作業の流れと安全上のポイントもあわせて確認すると、工程全体を組みやすくなります。

重量は接地圧と地盤沈下リスクに関係する

結論：クローラークレーンの重量確認は、搬入可否だけでなく、接地圧、地盤沈下、敷鉄板などの検討にも関係します。

クローラー式は履帯で荷重を分散しますが、地盤が弱い場所や埋戻し部、傾斜地、地下構造物の上などでは、機体重量と作業条件に応じた確認が必要です。

• ✅ 機体重量が大きいほど、地盤条件の確認が重要になる
• ✅ 吊荷、作業半径、ブーム姿勢によって荷重のかかり方が変わる
• ✅ 敷鉄板や養生の要否は、現場条件と手配先の指示をもとに確認する

よくある失敗例と回避策

結論：クローラークレーンの手配では、寸法・重量・設置スペースのどれかが抜けると、現場成立が崩れやすくなります。

安全面で注意したいこと

サイズや重量の確認不足は、転倒、沈下、接触、吊荷落下などのリスクにもつながります。安全対策を確認する場合は、【クローラークレーンの安全対策】転倒事故の原因と防止策を解説で、転倒や沈下を防ぐ確認項目を整理してください。

実際に操作する前には、点検と操作手順も重要です。作業前確認は【クローラークレーンの点検表】日常点検・月例点検のチェックポイント、基本動作は【クローラークレーンの操作方法】基本動作・操作手順とコツで確認してください。

現場条件と仕様表をセットで照合する

結論：手配前には、現場側の条件と手配側の仕様を同じ表にまとめると、確認漏れを減らせます。

操作できる人・資格条件も確認する

サイズや設置条件が合っていても、操作できる人や作業体制が整っていなければ安全な作業はできません。資格や現場での役割分担は、【クローラークレーンの免許・資格】必要資格・取得条件をわかりやすく整理で確認してください。

現場ごとに必要な資格や体制は、機種、吊上げ荷重、作業内容、社内規程によって変わるため、関係者と事前に照合することが重要です。

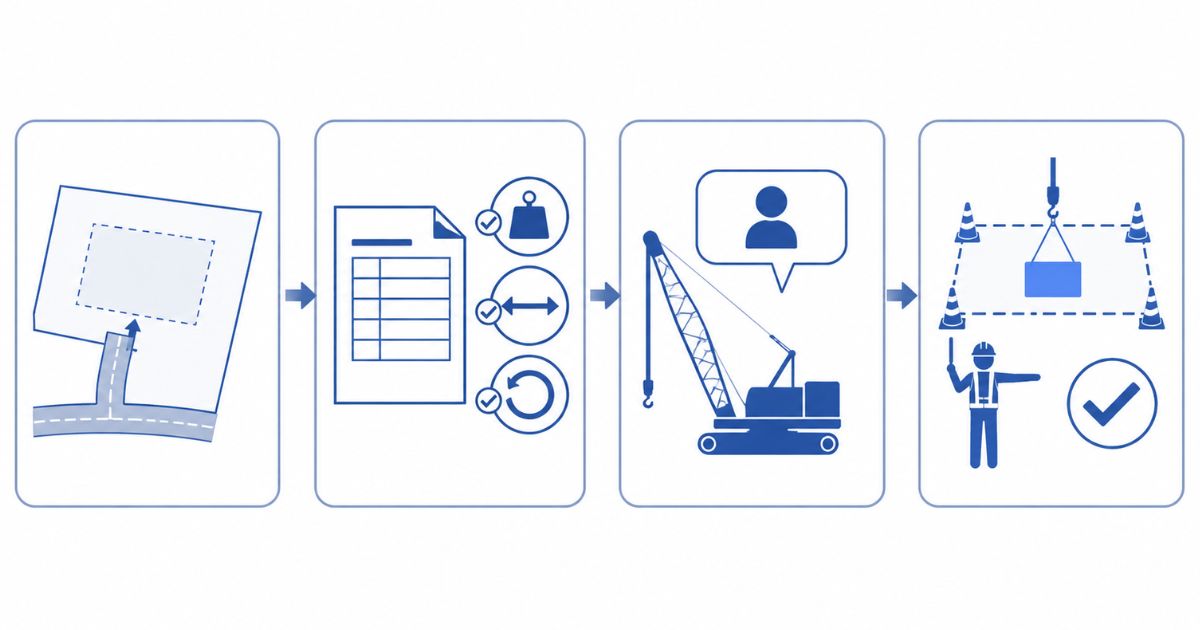

安全に進めるための確認フロー

1. 現場条件を整理する（進入路・設置場所・作業範囲）
2. 候補機種の仕様表を確認する（寸法・重量・設置条件）
3. 接地圧、性能表、安全対策を確認する
4. 搬入・組立・解体・搬出の工程を確認する
5. 資格、点検、操作体制を確認する
6. 手配先と関係者で条件を合意し、記録を残す

クローラークレーンのサイズは何を見ればよい？

A：全長・全幅・全高だけでなく、重量、旋回範囲、作業半径、搬入条件を確認します。本体寸法で通れるかを見たうえで、設置スペースや地盤条件まで照合することが重要です。

4.9tクローラークレーンのサイズ目安は？

A：代表例では、全長約5.2〜6.5m、全幅約2.3〜2.5m、全高約2.7〜2.9m、重量約9.7〜14.4t程度の機種があります。ただし、メーカー、型式、仕様、年式、ブーム構成によって変わるため、必ず手配先の仕様表で確認してください。

全長・全幅・全高だけで判断できる？

A：判断できません。全長・全幅・全高は搬入の一次判断には使えますが、実際には設置スペース、旋回範囲、作業半径、重量、地盤条件も確認する必要があります。

大型クローラークレーンは分解して運ぶ？

A：機種や現場条件によっては分解輸送が必要です。大型機では、作業時の寸法だけでなく、分解時の各部材の寸法と質量、輸送車両、搬入経路、組立ヤードまで確認します。

設置スペースはどう見積もる？

A：本体寸法だけでなく、旋回範囲、作業半径、荷の動線、安全区画を含めて見積もります。作業半径やブーム構成によって必要スペースが変わるため、手配先の仕様表と性能表を照合してください。

サイズ確認後に何を確認すべき？

A：サイズ確認後は、接地圧、性能表、安全対策、運搬・組立条件、点検、資格を順番に確認します。寸法だけで終わらせず、現場で安全に使える条件が揃っているかを関係者で照合してください。

要点：クローラークレーンのサイズ判断は、全長・全幅・全高だけでは不十分です。重量、旋回範囲、作業半径、設置スペース、搬入経路、地盤条件までセットで確認する必要があります。

• ✅ 本体寸法は「通れるか」の一次判断に使う
• ✅ 重量は搬入、設置、接地圧、地盤条件に関係する
• ✅ 設置スペースは本体＋旋回範囲＋作業半径＋安全区画で見る
• ✅ 大型機では分解輸送時の寸法・質量も確認する
• ✅ 最終判断はメーカー資料、手配先、現場条件を照合して行う

次の行動：現場条件を整理したら、接地圧、性能表、安全対策、運搬・組立・解体、点検、資格を順番に確認し、手配先へ「寸法・重量・設置条件・分解輸送の有無」をまとめて照合してください。
