軟弱地盤・仮設ヤード・雨天後の現場では、「クローラークレーンが沈まないか」「接地圧の数値をどう判断すればよいか」で迷いやすくなります。仕様表や資料に接地圧が書かれていても、地盤条件や作業姿勢と照合できなければ、現場判断には使いにくいです。
結論：クローラークレーンの接地圧は、機械の重量を履帯の接地面積で割って求める目安ですが、数値が低いだけで安全とは判断できません。使用可否は、接地圧・地盤の許容地耐力・作業姿勢・吊荷条件・地盤養生を合わせて確認する必要があります。
この記事では、接地圧の意味、計算式、単位、仮の計算例、地盤との照合方法、敷鉄板・敷板で確認すべき点まで、現場管理者が「この地盤で使えるか」を考えるための手順を整理します。
- ✅ 接地圧の基本式と単位の考え方
- ✅ 接地圧と地盤の許容地耐力を照合する手順
- ✅ 敷鉄板・敷板による荷重分散の考え方
- ✅ 地盤情報が不足するときに追加確認へ切り替える基準
クローラークレーンを安全に使うには、接地圧だけでなく、機体の寸法・重量・設置スペースも事前に確認する必要があります。サイズ面の基本は、【クローラークレーンのサイズ】寸法・重量・設置スペースの基礎知識で整理しています。
執筆者：ユニック車ガイド編集部（現場目線）
接地圧は「低い＝安全」のラベルではなく、地盤側の条件と照合して初めて意味が出る指標です。数値だけで結論を急がず、作業条件と地盤の不均一リスクまで含めて判断します。
監修条件（必要時）：安全・法規・作業可否に踏み込む表現が含まれる場合は、断定を避けて「確認手順」「条件提示」に整えます。
クローラークレーンの接地圧とは
Point（結論）：接地圧とは、クローラークレーンの荷重が地盤へどの程度の強さで伝わるかを表す目安です。
Reason（理由）：同じ重量でも、接地面積が広いほど単位面積あたりの負担は小さくなります。クローラークレーンは履帯で面状に支えるため、タイヤ式の機械より荷重を分散しやすい傾向があります。
Point（まとめ）：ただし、接地圧は単体で安全を保証する数値ではありません。地盤の許容地耐力や作業条件と照合して判断する材料として扱います。
接地圧を現場で使うための言い換え
- 🧩 接地圧：地盤に伝わる「押し付けの強さ」の目安
- 🧩 接地面積：履帯や敷鉄板などが地盤へ荷重を伝える面積
- 🧩 許容地耐力：地盤がどの程度の荷重を受け止められるかの目安
- 📌 判断の目的：接地圧と地盤条件を照合し、沈下や片沈みのリスクを確認すること
クローラーが接地圧を分散しやすい理由
クローラークレーンは履帯で接地面積を取りやすく、荷重が一点に集中しにくい構造です。そのため「クローラーは接地圧が低い」と説明されることがあります。ただし、埋戻しや雨天後の軟弱地盤などでは、構造上の利点だけで沈下リスクが消えるわけではありません。
タイヤ式との違い
| 比較項目 | クローラー式 | タイヤ式 |
|---|---|---|
| 荷重のかかり方 | 履帯で面状に分散しやすい | 接地部に荷重が集中しやすい |
| 確認の中心 | 履帯の接地面積、地盤の均一性、作業姿勢 | タイヤ接地部、アウトリガー、敷板など |
| 注意点 | 低接地圧でも片沈みが起きる場合がある | 局所的な沈下や集中荷重に注意する |
接地圧で何が困るのか
Point（結論）：接地圧で困る場面は「数値がない」だけではありません。むしろ、数値を現場判断に変換できないことが問題になりやすいです。
Reason（理由）：接地圧は単体で答えを出す数値ではなく、地盤の許容地耐力や作業条件と照合して初めて判断材料になります。
Example（具体）：仕様表に接地圧が書かれていても、「どの状態の重量」「どの接地面積」「どの作業姿勢」で算出した値かが不明だと、承認や説明に使いにくくなります。
Point（まとめ）：接地圧は“照合の材料”として位置づけ、判断に必要な前提を先に揃えることが重要です。
現場で起きがちな判断不能の典型
- ✅ 仕様表に接地圧が書かれていない
- ✅ 接地圧の数値はあるが、算出条件が分からない
- ⚠️ 「クローラーだから沈まない」という誤解がある
- ✅ 地盤の許容地耐力や地盤調査資料がない
- ✅ 片側だけ埋戻し、砕石厚のムラ、配管上などの不均一地盤がある
接地圧の計算式と単位
Point（結論）：接地圧の基本は、接地圧＝荷重÷接地面積です。
Reason（理由）：荷重が同じでも、接地面積が大きければ単位面積あたりの負担は小さくなります。逆に、接地面積を小さく見積もると接地圧は大きくなります。
Point（まとめ）：式そのものよりも、どの重量を使うか、どの面積を接地面積として扱うかを明確にすることが重要です。
基本式
接地圧 ＝ 荷重 ÷ 接地面積
この式で出した値は、均一に接地していると仮定した目安です。実際の現場では、作業姿勢、吊荷、ブーム長、カウンターウエイト、履帯の接地状態、地盤の不均一性によって負担のかかり方が変わります。
よく使われる単位
| 単位 | 意味 | 注意点 |
|---|---|---|
| kN/m² | 1m²あたりにかかる力 | 地盤の許容地耐力と比較しやすい |
| kPa | 圧力の単位。1kPa＝1kN/m² | kN/m²と同じ値として扱える |
| t/m² | 1m²あたりに何tかかるかの目安 | 1t/m²は約9.8kN/m²として換算する |
接地圧と地盤の許容地耐力を比較するときは、必ず同じ単位にそろえて確認します。
計算に必要な前提
| 項目 | 確認する内容 | 注意点 |
|---|---|---|
| 荷重 | 本体重量、カウンターウエイト、吊荷、作業時条件 | 軽作業時の重量を最大作業時に流用しない |
| 接地面積 | 履帯の接地長さ、履帯幅、左右履帯の合計面積 | 机上計算では均一接地を仮定した目安になる |
| 作業姿勢 | ブーム長、作業半径、旋回方向、吊荷位置 | 姿勢によって左右の履帯にかかる負担が変わる |
| 地盤条件 | 許容地耐力、地盤の均一性、雨天後の状態 | 地盤情報がない場合は照合できない |
作業半径やブーム長、吊荷条件を含めて判断する場合は、【クローラークレーンの性能表】能力表の見方と読み取る際の注意点で、定格総荷重や作業条件の確認方法も合わせて整理しておくと判断しやすくなります。
接地圧の計算例
Point（結論）：計算例は、実機の安全判断ではなく、接地圧の考え方を理解するための仮定例として扱います。
Example（仮定）：100tの荷重を、左右履帯の合計20m²で受けるとします。
計算：100t ÷ 20m² ＝ 5t/m²
換算：1t/m²は約9.8kN/m²なので、5t/m²は約49kN/m²です。
注意：これはあくまで机上の目安です。実際の接地圧は、機種、作業姿勢、ブーム長、吊荷、カウンターウエイト、履帯の接地状態、地盤養生の有無によって変わります。
計算値を現場判断へ使うときの注意
- ✅ 計算値は、均一に接地していると仮定した目安として扱う
- ✅ 最大作業条件を想定し、軽作業時の前提を流用しない
- ✅ 地盤の許容地耐力と同じ単位にそろえて比較する
- ⚠️ 埋戻し、端部、配管上、雨天後の地盤では安全側に読み替える

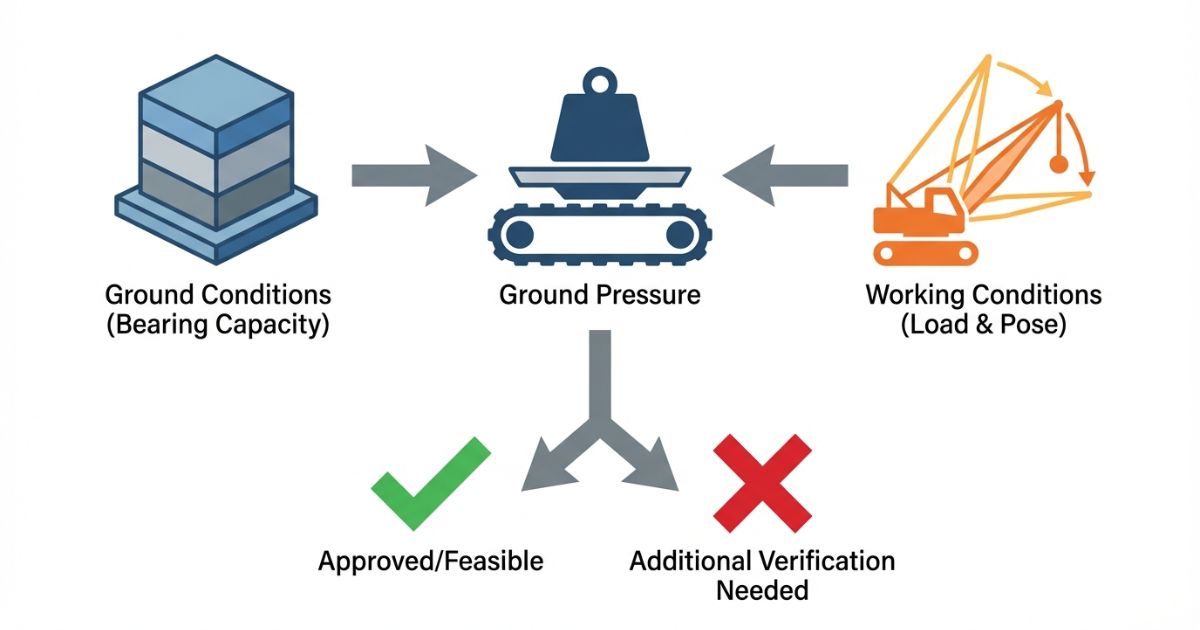

接地圧と地盤の許容地耐力をどう照合するか
Point（結論）：接地圧は、地盤の許容地耐力と照合して初めて判断材料になります。
Reason（理由）：接地圧が分かっても、地盤がどの程度の荷重を受け止められるかが分からなければ、使用可否の説明ができません。
Point（まとめ）：接地圧の数値と地盤条件を同じ単位にそろえ、余裕を持って比較します。地盤情報がない場合は、追加確認や養生計画へ切り替えるのが安全側です。
地盤の許容応力度の参考値
地盤の許容応力度には、地盤種別ごとに参考値として扱われる数値があります。以下は一般的な目安であり、クローラークレーンの設置可否を単独で断定する数値ではありません。
| 地盤の種類 | 許容応力度の参考値 | 扱い方 |
|---|---|---|
| 粘土質地盤 | 20kN/m²程度 | 軟弱な可能性があるため、地盤確認と養生を重視する |
| 砂質地盤 | 50kN/m²程度 | 雨天後や締固め不足では条件が変わる |
| 堅い粘土質地盤 | 100kN/m²程度 | 表面だけでなく、下層や埋戻しの有無も確認する |
| 密実な砂質地盤 | 200kN/m²程度 | 現場条件と施工計画に基づいて確認する |
上記は地盤種別の参考値です。実際の作業可否は、機種条件、作業姿勢、吊荷、地盤調査資料、施工計画、メーカー資料、現場管理者の確認と合わせて判断します。
照合するときの見方
| 確認項目 | 見る内容 | 判断の注意点 |
|---|---|---|
| 接地圧 | 作業条件に応じた接地圧の目安 | 算出条件を明記する |
| 許容地耐力 | 地盤が受け止められる荷重の根拠 | 根拠がない場合は追加確認へ切り替える |
| 単位 | kN/m²、kPa、t/m²など | 比較前に同じ単位へそろえる |
| 余裕度 | 計算値と地盤条件の差 | ギリギリの前提で判断を固めない |

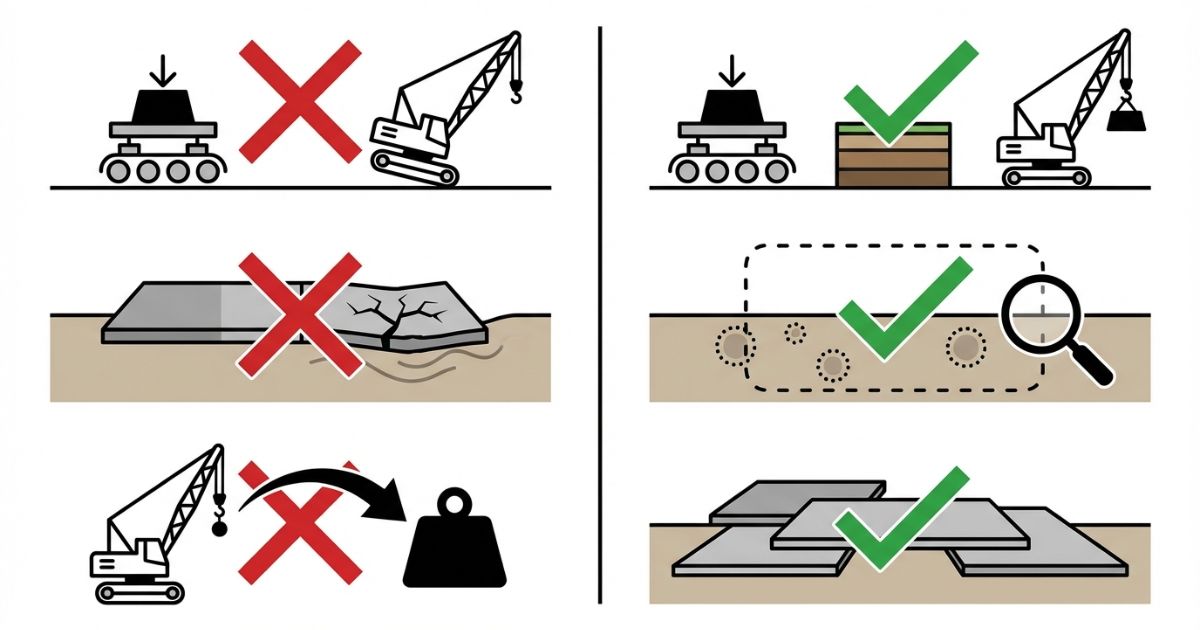

接地圧が低くても沈下するケース
Point（結論）：クローラークレーンは接地圧を分散しやすい一方で、接地圧だけで使用可否を断定できません。
Reason（理由）：地盤条件が不明または不均一な場合、計算値が問題なく見えても局所沈下が起きる場合があります。作業条件の変化で左右の履帯にかかる負担も変わります。
Point（まとめ）：「接地圧が低いから大丈夫」ではなく、沈下しやすい条件を先に洗い出すことが重要です。
沈下リスクが高い現場条件
| 条件 | 起きやすい問題 | 確認すること |
|---|---|---|
| 埋戻し・掘削跡 | 局所沈下、片沈み | 埋戻し範囲、締固め、施工履歴 |
| 配管上・暗渠上 | 下層の空洞や弱点による沈下 | 埋設物の位置、深さ、保護状況 |
| 法肩・端部付近 | 崩れ、傾き、地盤の逃げ | 端部からの距離、法面状態、補強の有無 |
| 雨天後・排水不良 | 地耐力低下、表面だけ締まって見える状態 | 水たまり、ぬかるみ、排水経路、乾燥状態 |
| 砕石厚のムラ | 片側だけ沈む、敷鉄板のがたつき | 路盤厚、転圧状況、段差の有無 |
地盤沈下や片沈みは転倒リスクにもつながります。接地圧の確認後に転倒・接触・吊荷落下などのリスクまで広げる場合は、【クローラークレーンの安全対策】転倒事故の原因と防止策を解説で確認項目を整理してください。
敷鉄板・敷板で接地圧をどう考えるか
Point（結論）：敷鉄板や敷板は、荷重を広い範囲へ分散し、局所沈下を抑えるための養生として使われます。
Reason（理由）：履帯の下に敷鉄板や敷板を設置すると、地盤へ伝わる荷重の範囲を広げられる場合があります。ただし、地盤条件や板の寸法・厚み・配置が合っていなければ、十分な効果を見込めないこともあります。
Point（まとめ）：「敷けば必ず安全」ではなく、荷重、地盤、板の仕様、配置、端部条件を合わせて検討します。
敷鉄板・敷板で確認する項目
| 確認項目 | 確認する内容 | 注意点 |
|---|---|---|
| 寸法 | 敷鉄板・敷板の長さと幅 | 履帯や作業範囲に対して不足しないか確認する |
| 厚み | 22mm厚、25mm厚などの代表例がある | 現場条件に合うかは個別検討が必要 |
| 配置 | 履帯の下、旋回範囲、走行ルート | 端部に荷重が集中しないよう注意する |
| 地盤とのなじみ | がたつき、浮き、段差、沈み込み | 下地が不均一だと板を敷いても片沈みする場合がある |
| 排水 | 水たまり、ぬかるみ、雨天後の状態 | 水分で地盤条件が変わるため作業前に再確認する |
軟弱地盤で敷板の考え方を補足したい場合は、【ユニック車の敷板とは】必要な理由と設置方法も参考になります。ただし、ユニック車とクローラークレーンでは荷重のかかり方や作業条件が異なるため、本記事ではクローラークレーンの履帯と地盤条件を中心に判断します。
現場で確認すべきチェックリスト
Point（結論）：現場で迷いを減らすには、接地圧の数値だけでなく、地盤情報・作業条件・養生計画を同じ表で整理することが有効です。
Reason（理由）：前提が違う数値を並べても判断になりません。最大荷重、作業姿勢、地盤の不均一性、雨天後の状態を含めて確認する必要があります。
Point（まとめ）：チェックリストを使い、条件が欠ける場合は追加確認へ切り替える基準を明確にします。
実践チェックリスト（現場管理者向け）
| 確認項目 | 確認内容 | 判断の目安 |
|---|---|---|
| 地盤情報 | 許容地耐力、地盤調査、施工履歴 | 根拠がなければ追加確認へ切り替える |
| 作業条件 | 最大荷重、作業半径、ブーム姿勢、旋回方向 | 最大想定で前提をそろえる |
| 接地面積 | 履帯幅、接地長、敷鉄板の有無 | 仮定値の場合は明記する |
| 養生計画 | 敷鉄板、敷板、路盤整備、排水 | 未整理なら使用可否を急がない |
| 不均一リスク | 埋戻し、配管、端部、段差、雨天後 | 疑いがある場合は安全側に見直す |
| 資料確認 | メーカー資料、カタログ、性能表、施工計画 | 条件がそろわない場合はメーカーや専門業者へ確認する |
作業前の確認項目を点検表として整理したい場合は、【クローラークレーンの点検表】日常点検・月例点検のチェックポイントで、履帯まわりや作業前確認の流れも合わせて確認できます。
接地圧だけで判断しないための注意点
Point（結論）：接地圧は判断材料であり、最終判断は現場条件の確認手順に落とすことが重要です。
Reason（理由）：数値だけで断定すると、地盤ムラ、作業条件の変化、養生不足を見落とすおそれがあります。確認手順があれば、情報が欠けたときに追加確認へ切り替えられます。
Point（まとめ）：「条件が揃えば照合できる」「情報が欠ける場合は追加確認」の型で進めます。

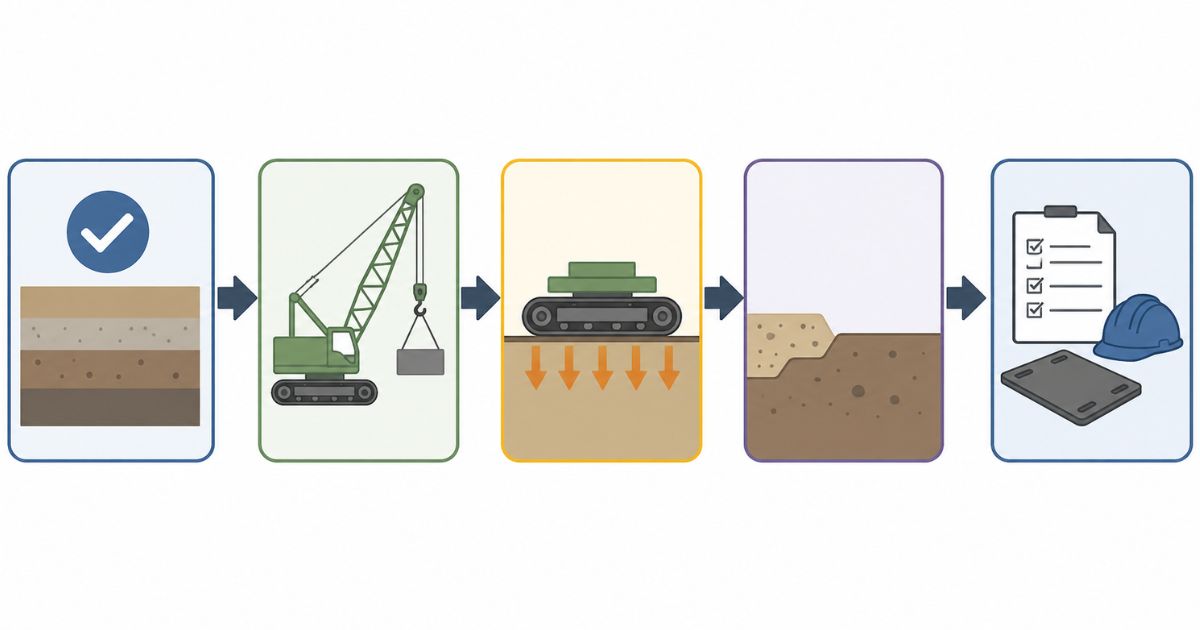

確認手順
- 機体の寸法・重量・設置スペースを確認する
- 作業条件（最大荷重、作業半径、ブーム姿勢）を整理する
- 接地圧の目安を算出し、単位をそろえる
- 地盤の許容地耐力や地盤資料と照合する
- 埋戻し、端部、配管上、雨天後などの不均一リスクを確認する
- 敷鉄板・敷板・路盤整備・排水などの養生計画を整理する
- 条件が欠ける場合は、メーカー、施工管理者、専門業者への追加確認に切り替える
他の記事で補完する範囲
| 確認したい内容 | 内部リンク先 | 役割 |
|---|---|---|
| 寸法・重量・設置スペース | 【クローラークレーンのサイズ】寸法・重量・設置スペースの基礎知識 | 接地圧を考える前提を整理する |
| 能力表・作業半径・吊荷条件 | 【クローラークレーンの性能表】能力表の見方と読み取る際の注意点 | 作業条件と能力を確認する |
| 転倒・沈下・接触などの安全対策 | 【クローラークレーンの安全対策】転倒事故の原因と防止策を解説 | 接地圧以外の事故リスクを確認する |
| 作業前点検・履帯まわりの確認 | 【クローラークレーンの点検表】日常点検・月例点検のチェックポイント | 点検項目として落とし込む |
| 組立ヤード・仮設ヤードの地盤確認 | 【クローラークレーンの組立】基本手順・必要日数と作業時の注意点 | 組立時の地盤・スペース確認へつなげる |
クローラークレーンの接地圧のよくある質問
クローラークレーンの接地圧とは何ですか？
地盤に伝わる荷重の押し付けの強さを、一定の前提で数値化した目安です。地盤の許容地耐力と照合して判断材料にします。
接地圧はどう計算しますか？
基本は、接地圧＝荷重÷接地面積です。実際には、作業時重量、吊荷、ブーム姿勢、履帯の接地面積などの前提をそろえて計算します。
接地圧の単位は何ですか？
kN/m²、kPa、t/m²などで表されることがあります。地盤の許容地耐力と比較するときは、同じ単位にそろえて確認します。
接地圧が低ければ安全ですか？
低いだけでは安全とは言えません。地盤の許容地耐力、作業姿勢、吊荷条件、不均一地盤、養生の有無を合わせて確認する必要があります。
敷鉄板を敷けば沈下を防げますか？
敷鉄板や敷板は荷重分散に有効ですが、敷けば必ず安全とは言えません。地盤条件、板の寸法・厚み・配置、端部条件を含めて検討する必要があります。
軟弱地盤でまず確認すべきことは何ですか？
許容地耐力の根拠、雨天後の状態、埋戻しや配管上の有無、法肩や段差との距離、敷鉄板や路盤養生の計画を確認します。
接地圧の数値が分からない場合はどうしますか？
カタログ、メーカー資料、性能表、施工計画、地盤資料を確認します。条件がそろわない場合は、追加確認や専門業者への相談に切り替えるのが安全側です。
まとめ
まとめ（要点）：
- ✅ 接地圧は、荷重が地盤へ伝わる強さを示す目安です。
- ✅ 基本式は「接地圧＝荷重÷接地面積」ですが、計算前提を明記する必要があります。
- ✅ 接地圧は、地盤の許容地耐力と同じ単位で照合して判断します。
- ✅ 接地圧が低くても、埋戻し・配管上・法肩・雨天後などでは沈下する場合があります。
- ✅ 敷鉄板や敷板は荷重分散に有効ですが、寸法・厚み・配置・地盤条件を合わせて検討します。
次の行動：まず機体の寸法・重量・設置スペースを確認し、次に作業条件、接地圧、地盤情報、養生計画を同じ表で整理してください。条件が欠ける場合は、メーカー資料、施工計画、専門業者への確認に切り替えるのが安全側です。
