現場計画や図面検討では、クレーン付きトラック（ユニック車）のCADデータが必要になる場面があります。しかし、検索で見つけたCADデータは、対象車種・縮尺・単位・利用条件が不明なことも多く、そのまま配置計画や提出資料に使ってよいか迷いやすいです。
結論は、CADデータは配置検討や説明資料の補助には使えますが、設計確定・作業可否・安全判断の根拠にはできないということです。
この記事では、クレーン付きトラックのCADデータを使う前に確認すべき利用条件、形式、縮尺・単位、車格違い、公式資料での裏取り手順を整理します。CADデータの入手先や探し方を先に確認したい場合は、【クレーン付きトラック CAD】図面データの探し方と注意点で、探す場所や確認時の注意点を整理しています。
実務では「CADデータがある＝寸法や作業が確定できる」と誤解しやすいです。CADはあくまで形状把握と仮置きに役立つ資料であり、最終判断には使用予定車両の公式寸法表、仕様表、車検証、レンタル会社の機種資料などによる確認が必要です。

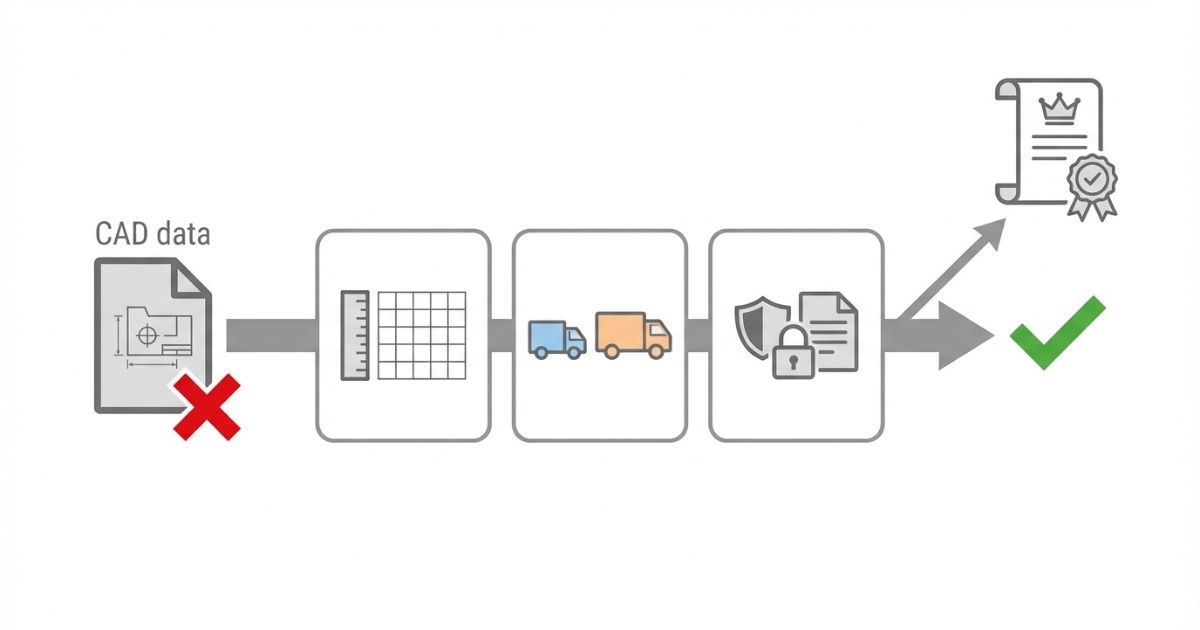

基本方針：CADデータは補助資料として扱い、最終判断は公式寸法・仕様確認・現場条件の裏取りを前提にします。
法規・資格・作業可否に関わる内容は断定を避け、確認先と確認手順を提示します。
クレーン付きトラックのCADデータはそのまま使える？
結論：クレーン付きトラックのCADデータは、レイアウトの仮置きや説明資料の作成には使えます。ただし、設計確定、作業可否、安全判断の根拠としてそのまま使うのは避けるべきです。
理由：配布されているCADデータには、参考図、簡易図、実寸データ、特定仕様の図面などが混在しています。対象車種、架装条件、単位、縮尺、寸法注記、利用条件が不明なまま使うと、現場条件とのズレが起きやすくなります。
補足：CAD上では問題なく見えても、実車では全長・全幅・全高・荷台長・ホイールベース・クレーン搭載位置が異なる場合があります。特に搬入経路やアウトリガー設置スペースに余裕が少ない現場では、わずかな寸法差が判断に影響します。
具体：CADデータは「参考資料として使えるか」を先に判定し、確定判断は公式寸法表、仕様表、車検証、レンタル会社や保有事業者への確認で裏取りする流れにします。

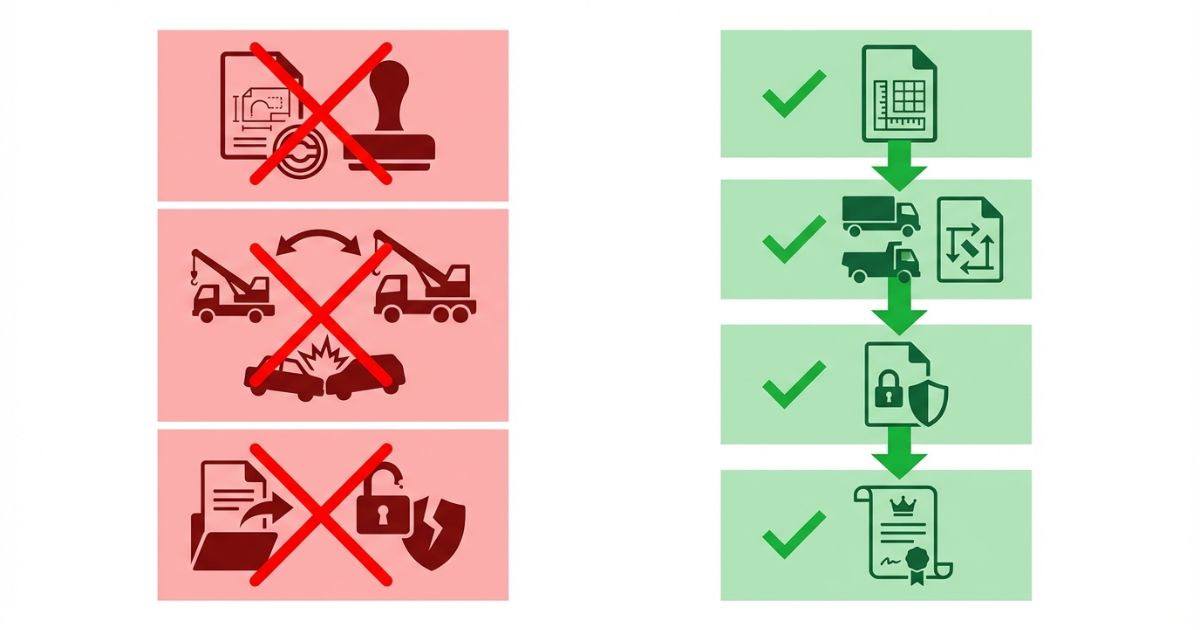

CADデータで起きやすい誤解
- ✅ ダウンロードできたので実寸根拠として使えると思ってしまう
- ✅ 2t・3tなど車格が近ければ流用できると思ってしまう
- ✅ DWGやDXF形式なら精度が高いと思ってしまう
- ✅ 図面上で収まれば現場でも設置できると思ってしまう
- ✅ 利用規約を確認せず、社外提出資料や商用資料に使ってしまう
CADデータを使う前に確認する7項目
結論：クレーン付きトラックのCADデータは、「利用条件」「単位」「縮尺」「寸法注記」「対象車種」「更新日」「公式資料との照合」の7項目を確認してから使います。
理由：CADデータの見た目が整っていても、前提条件が不明な場合は寸法根拠になりません。特に商用利用や社外提出では、図面の精度だけでなく利用条件の確認も必要です。
補足：不明点が残るデータは、確定資料ではなく「仮置き用」として扱います。社外提出や施工計画で根拠が求められる場合は、公式資料で裏取りできる状態にしてから使うことが重要です。
| 確認項目 | 見るポイント | 不明な場合の扱い |
|---|---|---|
| 利用条件 | 商用利用、改変、再配布、社外提出の可否を確認する | 商用資料や社外提出には使わない |
| 単位 | mm、mなど、寸法入力の単位を確認する | 実寸根拠にせず、仮置き用に限定する |
| 縮尺 | 1/1、1/50、1/100など、実寸か縮尺図かを確認する | 配置確定には使わず、公式寸法で照合する |
| 寸法注記 | 全長、全幅、全高、荷台長などの注記があるか確認する | 見た目だけで判断しない |
| 対象車種 | 2t、3t、車種、年式、架装条件、クレーン搭載位置を確認する | 別仕様へ流用しない |
| 更新日 | 古い仕様や旧型車両のデータではないか確認する | 現行仕様の根拠にしない |
| 公式資料との照合 | 公式寸法表、仕様表、車検証、レンタル会社資料と主要寸法を照合する | 一致しない場合は根拠にしない |
最短チェックの考え方
- ✅ データの前提が分かるか：参考図、実寸図、簡易図のどれかを確認する
- ✅ 車格・仕様が合っているか：2t・3t、荷台長、ホイールベース、架装位置を確認する
- ✅ 利用条件が明記されているか：商用利用、改変、再配布、社外提出の可否を確認する
- ✅ 公式資料で裏取りできるか：全長・全幅・全高などの主要寸法を照合する
DWG・DXF・JWW・PDFの違いと注意点
結論：DWG、DXF、JWW、PDFのどれを使うかは作業環境によって変わりますが、重要なのは形式よりも「単位・縮尺・寸法注記・対象車種が確認できるか」です。
理由：CAD形式であっても、参考図や簡易図であれば実寸根拠にはなりません。反対にPDFでも、公式寸法表として主要寸法が明記されていれば、照合資料として役立つ場合があります。
補足：DWGやDXFは編集しやすい一方で、読み込み時に単位設定が変わる場合があります。JWWは国内の建築・施工図面で扱われることがありますが、受け渡し先の環境によって開けない場合もあります。
| 形式 | 主な用途 | 注意点 |
|---|---|---|
| DWG | CADソフトでの編集・配置検討 | 読み込み時の単位、縮尺、バージョン違いを確認する |
| DXF | 異なるCADソフト間での受け渡し | 変換時に線種、レイヤー、尺度が崩れる場合がある |
| JWW | 国内の建築・施工図面での利用 | 受け渡し先が開ける形式か事前確認が必要 |
| 閲覧、確認、提出資料の補助 | 編集性は低い。寸法注記や公式資料かどうかを確認する |
形式より先に見るべきポイント
- ✅ 寸法単位がmmなのかmなのか分かるか
- ✅ 実寸1/1なのか、1/50や1/100などの縮尺図なのか分かるか
- ✅ 全長・全幅・全高・荷台長などの寸法注記があるか
- ✅ 対象車両の車格、年式、架装条件が分かるか
- ✅ 公式資料やレンタル会社資料で裏取りできるか
2t・3tなど車格違いのCADを流用してはいけない理由
結論：2t・3tなど車格が近く見えるCADデータでも、原則として別車格へ流用しない方が安全です。流用する場合も、初期検討の仮置きに限定し、主要寸法を必ず照合します。
理由：同じクレーン付きトラックでも、車両の全長、全幅、全高、荷台長、ホイールベース、クレーン搭載位置、アウトリガー張り出し条件が異なるためです。CAD上の見た目が似ていても、実車では搬入可否や設置可否に影響します。
補足：たとえば小型トラックでも、標準幅1,695mm級とワイド幅1,995mm級では約300mmの差があります。CAD上では小さく見える差でも、狭い現場では進入可否やアウトリガー設置の判断に影響します。最終確認は、使用予定車両の公式寸法表、車検証、レンタル会社の仕様資料で行います。
車格違いでズレやすい確認項目
- ✅ 全長：搬入経路、転回、駐車位置の判断に影響する
- ✅ 全幅：狭い道路、門扉、仮設通路、アウトリガー設置の余裕に影響する
- ✅ 全高：屋根、架線、梁、ゲート、庇との干渉確認に影響する
- ✅ 荷台長：積載物の配置、荷台後端の余裕、クレーン搭載位置との関係に影響する
- ✅ ホイールベース：転回時の余裕や車両の取り回しに影響する
- ✅ クレーン搭載位置：キャブ側、荷台側、旋回時の干渉確認に影響する
流用する場合の最低条件
- ⚠️ 確定資料ではなく、初期レイアウトの仮置きに限定する
- ⚠️ 全長・全幅・全高を公式資料で照合する
- ⚠️ 荷台長、ホイールベース、クレーン搭載位置を確認する
- ⚠️ アウトリガー張り出し幅や作業半径は、CADではなく性能表や機種資料で確認する
- ⚠️ 寸法が一致しない場合は、流用図面を根拠にしない
商用利用・改変・社外提出で確認すべきこと
結論：無料で入手できるCADデータでも、商用利用、改変、再配布、社外提出が許可されているとは限りません。使う前に配布元の利用規約を確認します。
理由：CADデータには著作権や利用条件が設定されている場合があります。社内検討には使えても、外部提出、顧客向け資料、二次配布、改変後の共有が認められていないケースも考えられます。
補足：利用規約に商用利用や社外提出の可否が明記されていない場合は、社外提出資料や商用資料に使わない判断が安全です。必要な場合は配布元や権利者へ確認し、確認日時、URL、回答内容を記録しておきます。
| 確認する利用条件 | 見るポイント | 不明な場合の安全な扱い |
|---|---|---|
| 商用利用 | 業務資料、顧客向け資料、見積資料に使えるか | 商用資料には使わない |
| 改変 | 寸法変更、レイヤー編集、注記追加が許可されているか | 元データを変更せず参考図として扱う |
| 再配布 | 社内外へのデータ送付や共有が可能か | データそのものを渡さない |
| 社外提出 | 顧客、元請け、協力会社、行政提出資料に使えるか | 提出資料には使わず、公式資料を根拠にする |
| 出典表記 | クレジット表記やリンク表記が必要か | 出典不明のまま公開資料に使わない |
公式資料で裏取りする手順
結論：CADデータを現場計画に使う場合は、「CADで仮置きする→公式資料で主要寸法を照合する→不明点を確認する」という順番で進めます。
理由：CADデータは便利ですが、対象車両や架装条件が異なれば寸法が変わります。特にクレーン付きトラックは、車両本体とクレーン装置の組み合わせで仕様差が出やすいため、公式資料での裏取りが欠かせません。
補足：照合する寸法は、全長・全幅・全高だけでなく、荷台長、ホイールベース、アウトリガー張り出し幅、作業半径、定格荷重なども含めます。ただし、アウトリガー張り出し幅、作業半径、定格荷重はCADだけで確定せず、性能表や機種資料で確認します。

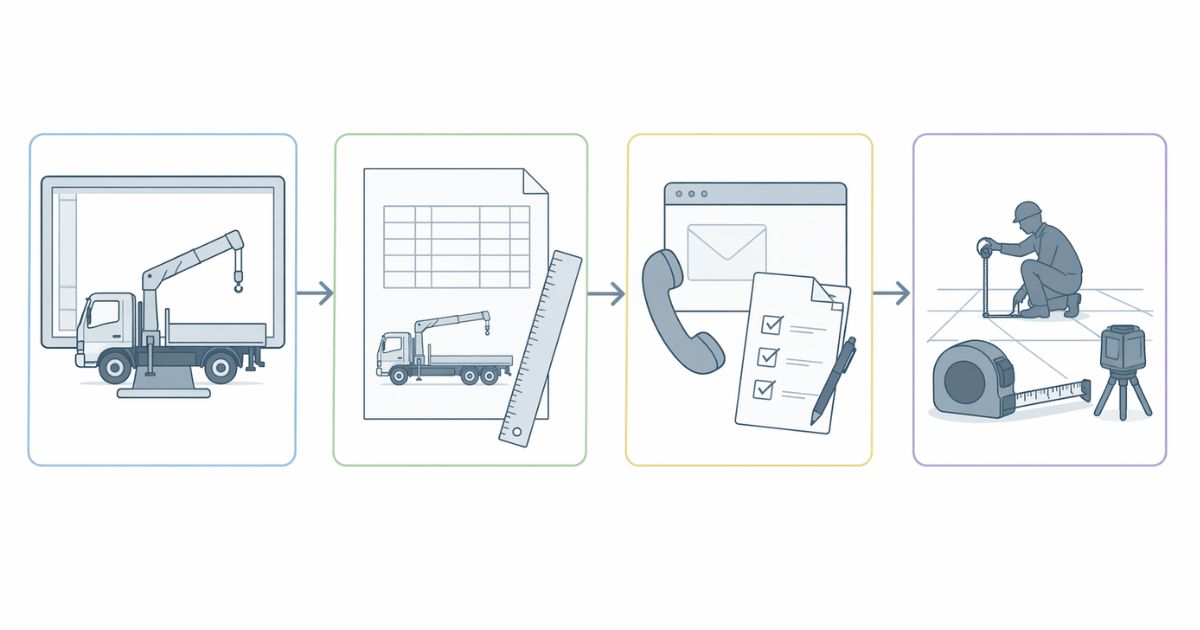

裏取りの基本手順
- 手元のCADデータで仮配置する
- 対象車両の車格、年式、架装条件、クレーン搭載位置を確認する
- 公式寸法表、仕様表、車検証、レンタル会社資料を用意する
- 全長・全幅・全高・荷台長・ホイールベースを照合する
- アウトリガー張り出し幅、作業半径、定格荷重は性能表や機種資料で確認する
- 現場条件と照合し、搬入経路、設置スペース、障害物、地盤条件を確認する
- 不明点はレンタル会社や保有事業者へ確認し、確認内容を記録する
| 用途 | CADでできる範囲 | 最終確認に必要な資料 |
|---|---|---|
| 配置の当たり付け | 車両位置や搬入経路の概略確認 | 公式寸法表、車検証、現場実測 |
| 説明資料の作成 | 全体像や作業イメージの共有 | 利用規約、出典、公式資料 |
| 車両寸法の確認 | 参考値としての比較 | 公式寸法表、仕様表、車検証 |
| 作業半径の判断 | 作業範囲のイメージ確認 | 性能表、吊り荷条件、現場条件 |
| アウトリガー設置可否 | 設置スペースの概略確認 | 機種資料、現場実測、地盤・路面条件 |
レンタル・購入前の現場確認にCADを使う場合の注意点
結論：レンタル前や中古購入前にCADデータを使う場合も、CADは「事前確認の補助」として扱い、最終判断は使用予定車両の資料と現場条件で行います。
理由：レンタル機や中古車は、同じ車格表記でも仕様、年式、架装、クレーン搭載位置が異なる場合があります。CADデータだけで「入る」「置ける」「吊れる」と判断すると、現場で手戻りになる可能性があります。
補足：レンタル前にCADで搬入経路や設置スペースを確認する場合は、利用条件だけでなく、現場条件に合う手配かどうかも確認が必要です。レンタルが向くケースは、【クレーン付きトラック レンタル】利用に向くケースと注意点で整理しています。
具体：CADで配置の見通しが立った後は、回送費・保険・オペレーター費などを含めた総額確認も必要です。料金の内訳は、【クレーン付きトラック レンタル料金】相場と内訳の考え方で確認できます。
レンタル前にCADで確認すること
- ✅ 搬入経路に車両が入れるか
- ✅ 設置場所に車両本体とアウトリガーの余裕があるか
- ✅ 上空障害物、架線、屋根、梁、庇と干渉しないか
- ✅ 吊り荷位置までの作業半径が性能表上で成立するか
- ✅ 地盤や路面条件に問題がないか
- ✅ 使用予定機の資料で主要寸法を裏取りできるか
中古購入前にCADで確認すること
- ✅ 自社の保管場所や作業現場に入る車両寸法か
- ✅ 荷台長やクレーン搭載位置が用途に合うか
- ✅ アウトリガー展開に必要なスペースを確保できるか
- ✅ 実車の仕様とCADデータの前提が一致しているか
- ✅ 車検証や仕様表で全長・全幅・全高を確認できるか
中古購入を検討している場合は、CADデータだけで判断せず、年式・走行距離・クレーン状態・耐用年数も合わせて確認します。購入判断の全体像は、【クレーン付きトラック 中古】価格相場と失敗しない選び方の基準で整理しています。
安全・法規・資格に関わる判断はCADだけで行わない
結論：安全・法規・資格・作業可否に関わる判断は、CADデータだけでは確定できません。現場条件、機種条件、作業内容を整理したうえで確認します。
理由：アウトリガー設置、作業半径、定格荷重、吊り荷重量、地盤条件は、図面上の配置だけでなく、実際の機種性能と現場条件の組み合わせで変わります。
補足：必要な免許や資格も、車両条件、クレーンの吊り上げ荷重、作業内容、現場区分により異なる場合があります。そのため、記事内で一律に断定せず、使用予定機の資料と確認先を明確にする運用が安全です。
CADだけで判断しない項目
- ⚠️ 設計確定に使う実寸根拠
- ⚠️ アウトリガー設置可否
- ⚠️ 作業半径の成立可否
- ⚠️ 定格荷重と吊り荷重量の判断
- ⚠️ 地盤・路面条件の安全判断
- ⚠️ 必要な免許・資格の判断
- ⚠️ 公道走行や搬入条件の法的判断
確認手順の型
- 現場条件を整理する（搬入経路、設置スペース、障害物、地盤、路面）
- 使用予定機の仕様を確認する（公式寸法表、仕様表、車検証、レンタル会社資料）
- CADデータと主要寸法を照合する（全長、全幅、全高、荷台長、ホイールベース）
- 作業半径、定格荷重、アウトリガー条件は性能表や機種資料で確認する
- 不明点はレンタル会社、保有事業者、関係先へ確認し、記録を残す
クレーン付きトラックCADデータのよくある質問
Q：クレーン付きトラックのCADデータは無料で使えますか？
A：無料で入手できる場合はあります。ただし、商用利用・改変・再配布・社外提出の可否は配布元の利用規約を確認してください。明記がない場合は、商用資料や社外提出資料には使わない判断が安全です。
Q：DWGとDXFはどちらを使えばよいですか？
A：使用するCADソフトや受け渡し先の環境に合わせます。重要なのは形式そのものより、単位・縮尺・寸法注記・対象車種の一致が確認できるかです。
Q：2tと3tのCADデータは流用できますか？
A：原則として流用は避けます。流用する場合も初期検討の仮置きに限定し、全長・全幅・全高・荷台長・ホイールベースを公式資料で照合してください。
Q：CADデータがあれば作業半径や吊り荷重量を判断できますか？
A：判断できません。作業半径・定格荷重・アウトリガー条件・地盤条件は、CADではなく性能表や現場条件で確認する必要があります。
Q：社外提出資料にCADデータを使ってもよいですか？
A：配布元の利用規約で、外部提出・商用利用・改変の可否を確認してください。明記がない場合は、社外提出資料への使用を避けるのが安全です。
Q：参考図しかない場合はどうすればよいですか？
A：初期検討に限定して使い、確定前に公式寸法表・仕様表・車検証・レンタル会社資料で裏取りしてください。裏取りできない場合は、確定資料の根拠にしない方が安全です。
まとめ
結論：クレーン付きトラックのCADデータは、配置検討や説明資料の補助には使えます。しかし、設計確定・作業可否・安全判断の根拠としてそのまま使ってはいけません。
理由：CADデータは、対象車種、車格、架装条件、縮尺、単位、寸法注記、利用条件が不明な場合があります。2t・3tなど近い車格でも、全長・全幅・全高・荷台長・ホイールベース・クレーン搭載位置が異なれば判断がズレます。
補足：迷った場合は、「利用条件を確認する」「主要寸法を公式資料で照合する」「作業半径や定格荷重は性能表で確認する」「不明点はレンタル会社や保有事業者へ確認する」という順番で進めると安全です。
- ✅ CADデータは参考資料として使う
- ✅ 単位・縮尺・寸法注記を確認する
- ✅ 商用利用・改変・再配布・社外提出の可否を確認する
- ✅ 2t・3tなど車格違いの流用は避ける
- ✅ 公式寸法表、仕様表、車検証、レンタル会社資料で裏取りする
- ✅ アウトリガー、作業半径、定格荷重、地盤条件はCADだけで判断しない
手元のCADデータを使う前に、利用条件・単位・縮尺・対象車種・主要寸法を確認し、公式資料で裏取りしてから現場計画に反映します。中古購入を含めた判断を進める場合は、【クレーン付きトラック 中古】価格相場と失敗しない選び方の基準もあわせて確認してください。
