【クローラークレーンの図面】平面図・寸法図の見方と確認ポイント

搬入経路や設置スペースを検討する段階で、「クローラークレーンの図面がない」「平面図や寸法図を見ても、どこを確認すればよいか分からない」「寸法の読み違いが怖い」と感じる場面は少なくありません。

図面が手元にあっても、判断に使う情報を拾えないまま進めると、「通せるはず」「置けるはず」という印象判断になりやすく、手戻りや段取り変更の原因になります。

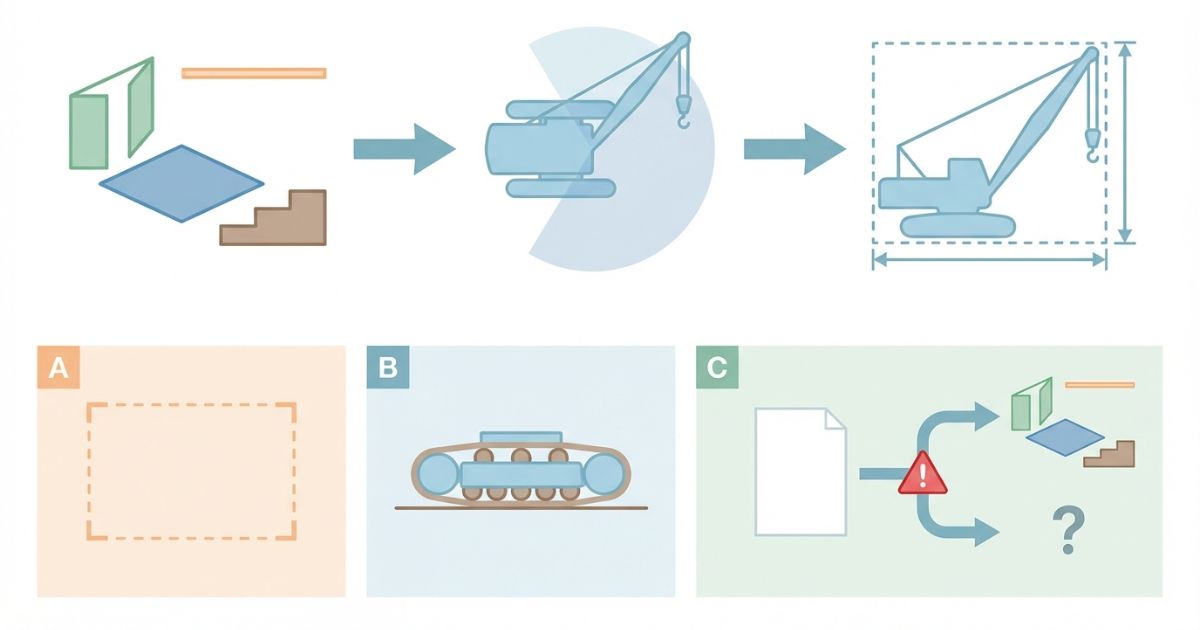

結論：クローラークレーンの平面図・寸法図は、機械の構造を眺める資料ではなく、現場で「置けるか・通せるか・干渉しないか」を事前に確認するための実務資料です。

ただし、平面図だけ、寸法図だけ、公開図面だけで作業可否を断定してはいけません。機種・仕様・年式・現場条件・メーカー資料・レンタル会社の確認を組み合わせて判断することが重要です。

この記事では、平面図と寸法図の違い、確認すべき数値、搬入経路と設置スペースの照合手順、CADデータとの違い、図面確認で失敗しやすいポイントを整理します。短期利用や現場単位で手配する場合は、図面確認とあわせて【クローラークレーンのレンタル】料金相場・期間別の選び方も確認しておくと、機種選定後の判断が進めやすくなります。

✅ 最初に拾うべきポイント：全幅・全長・全高などの最大外形寸法
✅ 次に見るポイント：クローラ幅・接地長・旋回範囲・接地条件
⚠️ 断定してはいけないポイント：図面だけで搬入可否・設置可否・作業可否を決める判断

著者：ユニック車ガイド編集部（現場寄り・安全配慮）

図面は「構造を眺める資料」ではなく、「置けるか・通せるか・干渉しないかを確認する資料」として扱います。
最大外形寸法と接地条件を先に押さえ、図面だけで作業可否を断定しない手順を重視します。

クローラークレーンの図面は何を確認する資料か
1. 図面で確認する主な場面
2. 図面を見ても判断が止まりやすい理由
平面図と寸法図の違い
平面図で確認するポイント
寸法図で確認するポイント
1. 最大外形寸法の拾い方
2. 寸法図で判断を止めるべきケース
搬入経路と設置スペースを図面で照合する手順
1. 図面照合の基本フロー
図面で確認すべき数値の目安
1. 道路通行上の一般制限値にも注意する
図面の入手方法とCADデータとの違い
1. 入手先ごとの見方
2. 図面が手に入らない場合の最小確認セット
トン数別に図面で注意したいポイント
図面確認で失敗しやすいケース
1. 費用リスクにもつながる
安全確認と最終判断の注意点
1. 現場での確認手順
クローラークレーン図面のよくある質問
まとめ
1. 🧭 CTA（次に取る行動）
出典・参考情報

クローラークレーンの図面は何を確認する資料か

クローラークレーンの図面で最初に確認するのは、機械の細かな構造ではなく、現場条件に対して「搬入できるか」「設置できるか」「周辺に干渉しないか」です。

図面を見たのに判断できない原因は、図面を読む力がないことではなく、図面を見る目的が曖昧なままになっていることが多いです。搬入・設置の判断では、通路条件と最大外形寸法、設置スペースと接地条件を照合する必要があります。

つまり、図面確認は「図面を眺める作業」ではなく、「現場条件と照らし合わせて不足情報を洗い出す作業」です。判断できない点が残る場合は、無理に結論を出さず、メーカー資料・レンタル会社・現場責任者へ追加確認する前提で進めます。

図面で確認する主な場面

✅ 搬入経路：通路幅、ゲート高さ、曲がり角、段差、勾配、路面条件
✅ 設置スペース：クローラ接地範囲、旋回範囲、作業ヤード、待避スペース
✅ 周辺干渉：壁、足場、仮設物、架空線、屋内梁、門型構造物
✅ 関係者共有：配置図に落とし込み、施工管理者・重機手配担当・現場責任者の認識を合わせる

図面を見ても判断が止まりやすい理由

⚠️ 平面図と寸法図の役割を分けずに見ている
⚠️ 全幅だけを見て、高さ・長さ・曲がり角・旋回範囲を見落としている
⚠️ 機種・年式・仕様が違う図面を流用している
⚠️ 公開図面の参考値を、現場判断に使う確定値として扱っている

同じメーカーや近いクラスでも、年式・仕様・装備によって寸法や配置が変わる場合があります。図面を使う前に、機種名、型式、仕様、年式が確認対象と一致しているかを必ず確認してください。

平面図と寸法図の違い

平面図と寸法図は、どちらもクローラークレーンの設置検討に使いますが、役割は異なります。平面図は上から見た占有範囲を把握する資料、寸法図は全幅・全長・全高などの数値を確認する資料です。

また、CADデータは配置図へ重ね合わせる検討補助として便利ですが、CADデータだけで実機寸法が確定するわけではありません。縮尺、レイヤー、利用条件、更新日、実機仕様との一致を確認する必要があります。

資料の種類	主な役割	確認できること	注意点
平面図	上から見た配置・占有範囲の確認	設置位置、旋回範囲、周辺干渉、搬入時の向き	平面図だけで寸法を確定しない。数値判断は寸法図と現場実測で行う。
寸法図	数値による搬入・設置確認	全幅、全長、全高、クローラ幅、接地範囲、主要部位の位置	最大値、作業姿勢、搬入姿勢、条件注記を確認する。
CADデータ	配置図への重ね合わせ・検討補助	レイアウト検討、干渉確認のたたき台、関係者共有	利用条件、縮尺、レイヤー、更新日、実機寸法との照合が必要。

図面データを配置図に重ねて検討する場合は、【クローラークレーンのCADデータ】入手方法と利用時の注意点で、入手先や利用条件を確認しておくと、図面とCADデータの扱いを混同しにくくなります。

平面図で確認するポイント

結論：平面図は、クローラークレーンを現場のどこに置き、どの範囲を占有し、どの方向に干渉しそうかを把握するために使います。

平面図は上から見た情報を整理しやすい反面、寸法の確定には向きません。まず平面図で干渉しそうな場所を見つけ、その後に寸法図と現場実測で数値を確認する流れにすると判断が安定します。

平面図で最初に見る箇所

✅ クローラー本体の占有範囲
✅ 上部旋回体が回る方向と周辺障害物の位置
✅ 搬入時の進入方向、曲がり角、待避スペース
✅ 設置候補位置と作業ヤードの余裕
✅ 壁、足場、仮設材、架空線、既設構造物との干渉可能性

現場配置図への落とし込み手順

現場配置図に、搬入経路、設置候補位置、周辺障害物を書き出す
平面図の占有範囲を重ね、干渉しそうな方向を仮決めする
旋回時に余裕が必要な範囲を確認する
寸法図で確定が必要な数値をリスト化する
不明点をメーカー資料・レンタル会社・現場責任者へ確認する

平面図だけで判断しない

平面図は「置けそうな位置」を探す資料であり、「置ける」と確定する資料ではありません。実際の設置可否は、寸法図、現場実測、地盤条件、吊り荷条件、作業半径などと合わせて判断してください。

寸法図で確認するポイント

結論：寸法図では、全幅・全長・全高などの最大外形寸法と、クローラ幅・接地長・旋回範囲などの設置条件をセットで確認します。

搬入や設置の失敗は、最大値の取り違いと接地条件の抜けで起きやすくなります。図面に複数の姿勢や条件が書かれている場合は、通常姿勢、搬入姿勢、作業姿勢、分解時の姿勢を混同しないようにしてください。

最大外形寸法の拾い方

✅ 全幅：通路幅、ゲート幅、仮設通路、路肩余裕に関わる
✅ 全長：曲がり角、待避スペース、据付位置、搬入姿勢に関わる
✅ 全高：架空線、屋内搬入、門型、足場、梁との干渉に関わる
✅ クローラ幅・接地長：敷鉄板、路肩、地耐力検討の前提になる
✅ 旋回範囲：周辺障害物、仮設物、既設構造物との干渉確認に使う

確認項目	見る理由	注意点
全幅	ゲート、仮設通路、搬入経路、路肩余裕に関わるため	クローラ幅と上部旋回体の幅を混同しない。搬入姿勢と作業姿勢で見方が変わる場合がある。
全長	曲がり角、待避スペース、据付位置に関わるため	ブームや付属装置を含む長さか、本体のみの長さかを確認する。
全高	架空線、屋内搬入、門型、梁、仮設物との干渉に関わるため	輸送姿勢、組立後、ブーム起伏時で高さが変わる場合がある。
クローラ幅	接地範囲、敷鉄板、路肩、作業ヤードの余裕に関わるため	拡幅・縮小機構の有無や、輸送時と作業時の幅を確認する。
接地長	地耐力、接地圧、敷鉄板計画の前提になるため	図面だけで地耐力を判断せず、地盤条件や施工計画と合わせて確認する。
旋回範囲	上部旋回時の周辺障害物との干渉に関わるため	図面上の占有範囲だけで安全距離を決めず、現場条件と作業手順を確認する。
ブーム長・作業半径	吊り位置、作業範囲、周辺干渉の確認に関わるため	吊り能力は図面ではなく、必ず性能表・定格総荷重表で確認する。

寸法図で判断を止めるべきケース

⚠️ 図面に「参考」「概略」「代表寸法」などの注記がある
⚠️ 機種名・仕様・年式が確認対象と一致していない
⚠️ 搬入姿勢と作業姿勢の寸法が分けて書かれていない
⚠️ クローラ接地範囲や旋回範囲が読み取れない

このような場合は、図面だけで判断せず、確定が必要な寸法をリスト化して追加確認してください。

搬入経路と設置スペースを図面で照合する手順

結論：現場条件を先に固定し、平面図で干渉しそうな範囲を確認し、寸法図で数値を照合し、不足情報を追加確認する順番で進めます。

図面だけを先に見ても、現場条件が整理されていなければ「何と照合するのか」が曖昧になります。まず通行・設置・干渉の制約を箇条書きにし、そこへ図面の数値を当てはめる流れにしてください。

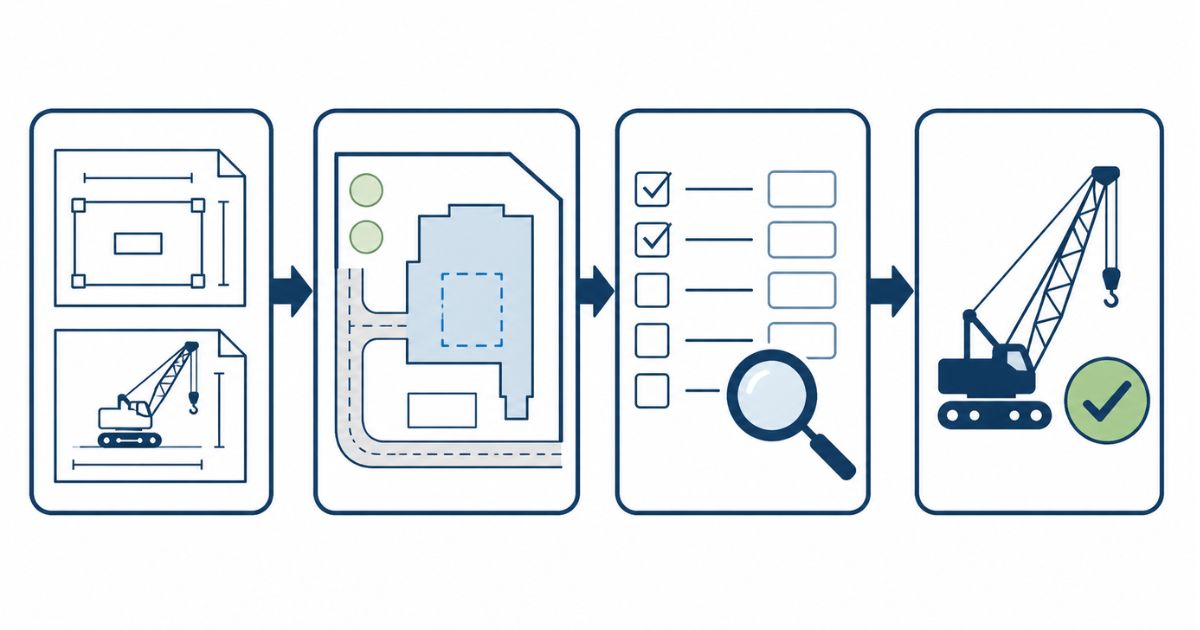

図面照合の基本フロー

現場条件を整理する：通路幅、高さ制限、曲がり角、段差、勾配、設置候補位置を確認する
平面図で確認する：占有範囲、旋回範囲、周辺干渉の可能性を見る
寸法図で確認する：全幅・全長・全高・クローラ幅・接地長を照合する
不足情報を分ける：確定値が必要な項目、現場実測が必要な項目、メーカー確認が必要な項目に分ける
最終判断する：現場責任者、社内ルール、メーカー資料、レンタル会社の確認を踏まえて判断する

確認場面	現場側で見ること	図面側で見ること	追加確認が必要な例
搬入経路	通路幅、曲がり角、ゲート、段差、勾配	全幅、全長、全高、搬入姿勢	運搬車両込みの寸法、分解搬入の条件、誘導・通行条件
設置スペース	設置位置、作業ヤード、待避スペース、周辺障害物	クローラ幅、接地長、旋回範囲、上部旋回体の位置	地盤条件、敷鉄板、施工計画上の安全距離
吊り作業	吊り位置、荷の重量、障害物、作業半径	ブーム長、作業半径、干渉しそうな方向	定格総荷重表、吊り具重量、地耐力、作業手順

図面で確認すべき数値の目安

図面確認では、機種ごとの寸法を一般化して断定するよりも、現場条件に対してどの数値を確認すべきかを明確にすることが重要です。クローラークレーンは、同じトン数クラスでもメーカー、型式、年式、仕様、ブーム構成、分解状態によって寸法が変わります。

そのため、図面上の数値は「参考値か確定値か」「どの姿勢の寸法か」「どの仕様の寸法か」を確認してから使ってください。

道路通行上の一般制限値にも注意する

搬入時に運搬車両で道路を通行する場合は、道路通行上の一般制限値にも注意が必要です。一般的には、幅2.5m、長さ12m、高さ3.8m、総重量20tなどが確認の目安になります。

ただし、これらは道路通行上の一般制限値であり、クローラークレーン本体の設置可否を判断する数値ではありません。実際の搬入では、運搬車両・積載状態・経路条件・道路管理者の許可条件を別途確認する必要があります。

数値項目	一般的な確認先	判断時の注意点
幅2.5m	道路通行上の一般制限値の目安	搬入車両・積載状態を含めて確認する。現場内通路の可否とは別に見る。
長さ12m	道路通行上の一般制限値の目安	運搬車両全体の長さ、曲がり角、待避位置を別途確認する。
高さ3.8m	道路通行上の一般制限値の目安	高さ指定道路では条件が異なる場合がある。架空線や屋内搬入は現場側で別確認する。
総重量20t	道路通行上の一般制限値の目安	運搬車両、積載状態、軸重、経路条件によって許可や確認が必要になる。

図面の入手方法とCADデータとの違い

結論：公開図面だけで現場判断に必要な情報がすべて揃うとは限りません。入手先ごとの性質を理解し、不足する範囲は追加確認する前提で進めます。

メーカー公開資料、レンタル会社の仕様表、現場共有図面、CADデータは、それぞれ使い方が異なります。とくにCADデータは配置検討に便利ですが、図面そのものや確定寸法と同一視しないことが大切です。

入手先ごとの見方

✅ メーカー公開資料：全体像や代表寸法の把握に使える。ただし、参考値や代表仕様の場合がある。
✅ レンタル会社の仕様表：手配候補の比較に使える。条件注記、装備、仕様違いを確認する。
✅ 現場共有図面：プロジェクト内の判断材料になる。更新日、作成者、対象機種を確認する。
✅ CADデータ：配置図への重ね合わせに使える。縮尺、レイヤー、利用条件、実機寸法との照合が必要。

CADデータを探す段階では、【クローラークレーンのCADデータ】入手方法と利用時の注意点を確認し、データ形式や利用条件、実機寸法との照合方法を整理しておくと安心です。

メーカーごとの資料や代表機種を比較したい場合は、【クローラークレーンのメーカー一覧】特徴・強みと代表的な機種で、メーカー別の特徴や確認しやすい資料の方向性を確認してください。

図面が手に入らない場合の最小確認セット

✅ 全幅：通路・ゲート・仮設通路に対して必要
✅ 全長：曲がり角・待避スペース・据付位置に対して必要
✅ 全高：架空線・門型・屋内搬入に対して必要
✅ クローラ幅・接地長：設置スペース、敷鉄板、地盤確認に必要
✅ 旋回範囲：周辺障害物との干渉確認に必要

この最小セットが確認できない場合は、無理に計画を進めず、追加確認が必要という判断にしてください。

トン数別に図面で注意したいポイント

図面確認の基本はどのクラスでも同じですが、クローラークレーンが大きくなるほど、搬入経路、設置ヤード、旋回範囲、地盤条件、組立スペースの確認が重要になります。

この章では、トン数別の詳細性能までは広げず、図面確認で見ておきたいポイントと補完先を整理します。

クラス	図面で注意したいポイント	補完先
25tクラス	中小規模現場で使われやすく、搬入経路と設置スペースのバランスを確認する。	【25tクラスのクローラークレーン】性能・用途・作業範囲の目安
50tクラス	中〜大型工事で使われるため、旋回範囲、接地スペース、周辺干渉をより丁寧に見る。	【50tクローラークレーン】性能・作業半径・使われる現場を解説
70tクラス	大型寄りの現場で使われるため、搬入経路、組立スペース、設置条件の確認が重要になる。	【70tクローラークレーン】特徴・能力と代表的な施工事例
100tクラス	大型現場・重量物施工で使われるため、搬入計画、設置ヤード、地盤条件、CAD・メーカー資料との照合が重要になる。	【100tクローラークレーン】能力・使用シーンと大型現場での役割

100tを超えるような大型機や最大クラスに近い機種では、一般的な図面確認に加えて、搬入・組立・分解・設置ヤードの計画が重要になります。必要に応じて【クローラークレーンの最大クラス】日本最大機の能力と使用用途も確認してください。

図面確認で失敗しやすいケース

結論：図面確認の失敗は、図面そのものの読み間違いだけでなく、図面の前提条件を確認しないことでも起こります。

とくに、機種違いの図面流用、公開図面の確定値扱い、平面図だけでの設置判断、全幅だけでの搬入判断は避ける必要があります。

失敗例	起きる理由	回避策
平面図だけで置けると判断する	占有イメージだけで、最大外形寸法や接地条件の確認が不足するため	寸法図と現場実測を照合し、設置条件を確認してから判断する。
機種違いの図面を流用する	同じクラスでも、型式・年式・仕様で寸法や配置が変わるため	機種名、型式、仕様、年式、装備の一致を最初に確認する。
公開図面を確定値として扱う	公開資料が代表寸法や参考図の場合があるため	確定が必要な寸法を分け、メーカーやレンタル会社へ確認する。
全幅だけ見て搬入可否を判断する	高さ、長さ、曲がり角、段差、搬入姿勢を見落とすため	全幅・全長・全高・曲がり・勾配・上部干渉をセットで確認する。
図面だけで作業可否を断定する	地盤条件、吊り能力、作業半径、現場ルールが未確認のままになるため	性能表、現場条件、メーカー資料、現場責任者の確認を組み合わせる。

費用リスクにもつながる

図面確認が不足すると、現場で「入らない」「置けない」「干渉する」と分かり、再手配や段取り変更につながることがあります。料金相場の詳細はこの記事では扱いませんが、図面確認後に手配方法を検討する場合は、【クローラークレーンのレンタル】料金相場・期間別の選び方を確認してください。

購入や中古導入を前提に図面・仕様を確認する場合は、導入費用の全体像を【クローラークレーンの価格相場】新車・中古・導入費用の目安で確認し、中古機の年式・稼働時間・整備履歴・資料確認は【クローラークレーン中古購入】失敗しないためのチェックポイントで補完してください。

安全確認と最終判断の注意点

結論：作業可否は図面だけで断定せず、現場条件、メーカー資料、レンタル会社、現場責任者、社内ルールを組み合わせて最終判断します。

図面は判断材料の一部です。地耐力、接地圧、吊り能力、作業半径、吊り荷重量、吊り具重量、天候、作業手順などは、図面だけでは確定できません。

⚠️ 図面にない条件を想像で補わない
⚠️ 図面だけで吊り能力や作業可否を判断しない
⚠️ 地耐力・接地圧は、現場条件と施工計画を合わせて確認する
⚠️ 不明点が残る場合は「追加確認が必要」という判断にする

現場での確認手順

現場条件を整理する：通行、設置、干渉、地盤、吊り位置を確認する
平面図・寸法図で照合する：判断できる点と判断できない点を分ける
性能表・メーカー資料を確認する：吊り能力や作業半径は図面だけで判断しない
レンタル会社・現場責任者へ確認する：機種・仕様・搬入条件を確定する
社内ルール・安全手順で最終判断する：責任の所在を曖昧にしない

移動式クレーンは、クレーン等安全規則に基づく定期自主検査や作業開始前点検などの確認が必要です。たとえば、1月以内ごとの定期自主検査、作業開始前点検、自主検査記録の3年保存などは、図面確認とは別に管理すべき事項です。この記事では詳細には踏み込みませんが、実作業では法令・社内規程・現場ルールを必ず確認してください。
