【トラックの板バネが折れるとどうなる？】症状・原因・点検ポイント

トラックの板バネに折れ・亀裂・ずれなどの異常が起きると、車体の傾き、積載時の強い沈み込み、金属音、段差での突き上げ感、走行時の不安定さなどとして現れることがあります。明らかな折損や亀裂が見える場合は、折れたまま走行できるかを自己判断せず、車両の使用を控える判断を含めて整備先へ相談するのが安全です。

ただし、傾きや異音、乗り心地の悪化があるからといって、原因を板バネだけに断定するのも避ける必要があります。タイヤ空気圧、積み方の偏り、過積載、ショックアブソーバー、板バネの取付部などが関係することもあるため、「症状→外観→積載条件→整備相談」の順で判断材料を揃えます。

利用者が行う範囲は、平坦な場所での左右比較、亀裂・折損・変形・錆・ずれの目視、写真記録、発生条件の整理までが基本です。板バネの分解・交換や、ジャッキアップした車体の下へ潜る確認は行わず、整備先へ任せてください。

• ✅ 板バネが折れるとどのような症状が出るか
• ✅ 折損・亀裂・ずれ・異音が起きる原因候補
• ✅ 折れたまま走行してよいかの判断
• ✅ 目視点検で見る板バネ・Uボルト・取付部
• ✅ 乗り心地が悪いときに確認する順番
• ✅ 整備先へ伝える写真・左右差・発生条件

現場運用に役立つ判断材料を、断定しすぎず安全配慮の条件付きで整理する編集方針で執筆します。板バネの不具合は原因が複合することがあるため、「症状→目視点検→積載条件→整備相談」の順で判断材料を揃える設計に統一します。

安全・法規・作業可否の記述を増やす場合のみ、整備資格保有者または事業者内レビュー等の条件を満たす形で確認手順を追記します。この記事では、利用者が行う範囲を「目視・記録・発生条件の整理」までに限定し、分解や交換作業は整備先へ相談する前提で構成します。

折れ・亀裂がある場合は走行継続を自己判断しない

結論から言うと、板バネに明らかな折損や亀裂が見える場合は、そのまま通常運行を続けてよいと自己判断しないことが重要です。板バネは車体と積荷を支え、荷重変化に対する車体姿勢や走行安定性に関わる足回り部品だからです。

板バネが折れたり大きく変形したりすると、左右の車高差、積載時の沈み込み、金属音、走行時のふらつきなどが現れることがあります。損傷の位置や程度、車種、積載状態によって症状は変わるため、見た目だけで「この程度なら走れる」と判断するのは避けてください。

• ⚠️ 板バネに折損・亀裂が見える
• ⚠️ 車体の左右差が明らかに大きくなった
• ⚠️ 金属同士が当たるような音が続く
• ⚠️ 積載すると片側だけ強く沈み込む
• ⚠️ 走行時の安定感が以前と明らかに違う

亀裂・折損・明らかな左右差・継続する金属音・積載時の強い沈み込みがある場合は、症状を確認するために無理な走行を続けず、写真と発生条件を整理して整備先へ相談してください。利用者による確認は、平坦で安全な場所から見える範囲の目視と記録までに留めます。

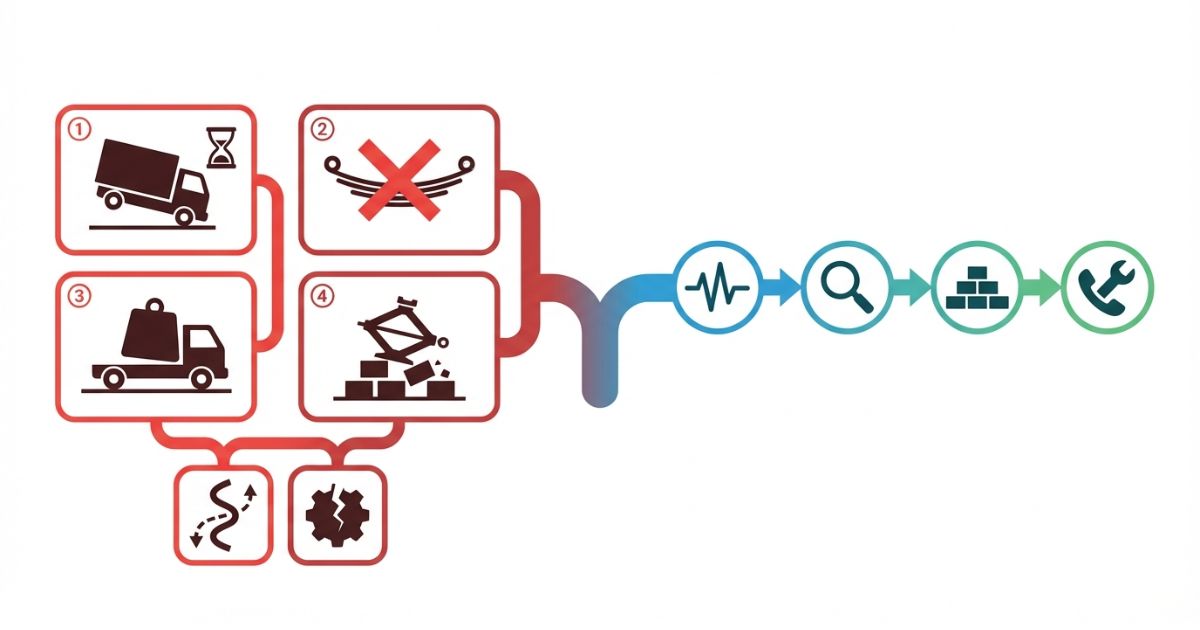

板バネだけに原因を決めつけない

車体が傾く、乗り心地が悪い、異音がするという症状は、板バネ以外でも起こることがあります。板バネの状態だけを見て結論を出すのではなく、タイヤ空気圧、偏荷、過積載、ショックアブソーバー、Uボルトや取付部なども原因候補として整理します。

始業前・運行前に板バネ以外の足回りや灯火類なども含めて確認したい場合は、トラックの日常点検チェックリストで最低限見るべき項目を確認すると、車両全体から異常箇所を切り分けやすくなります。

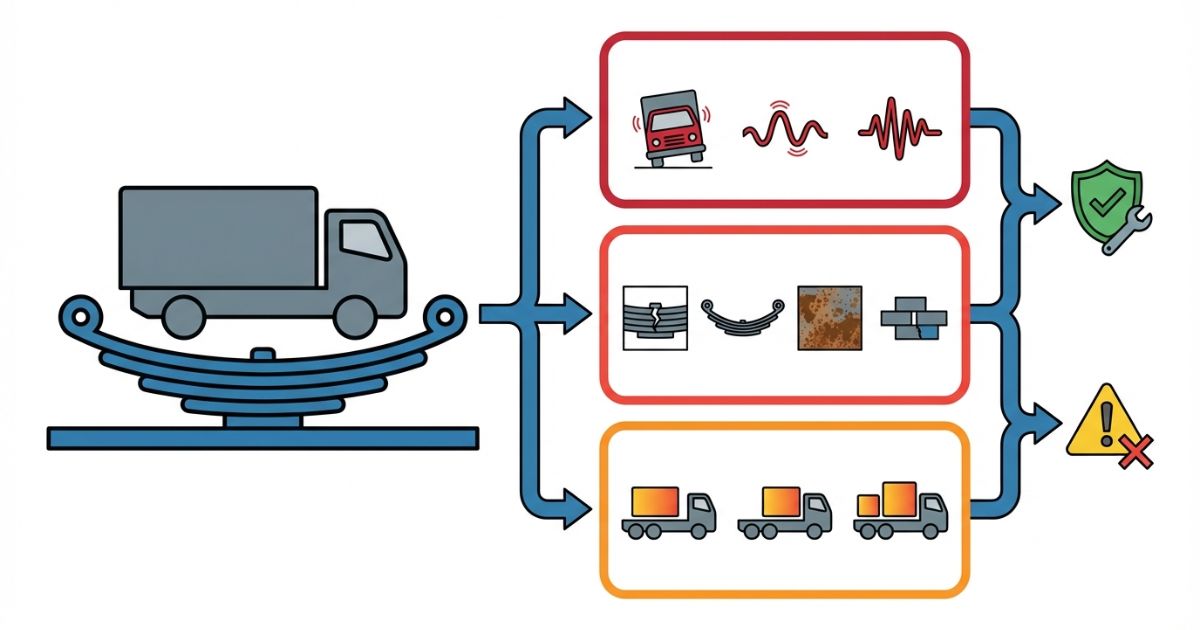

判断フロー（最短で迷わない手順）

板バネ関連の不安は、「症状→外観→積載条件→整備相談」の順で判断材料を揃えるのが基本です。原因を最初から板バネに限定しないことで、タイヤ・取付部・積み方などの見落としも減らせます。

1. 症状を整理する（傾き・異音・突き上げ感・沈み込み・ふらつき）
2. 平坦な場所で左右の姿勢を比較する
3. 見える範囲で亀裂・折損・変形・錆・ずれを確認する
4. Uボルトや取付部周辺に明らかなずれ・損傷がないか確認する
5. 空荷・積載時・片荷など、症状が出る積載条件を整理する
6. 継続使用に迷う場合は、写真とメモを添えて整備先へ相談する

原因は一つとは限らない

板バネが折れる原因は一つに断定できません。板バネは車体・積荷から繰り返し荷重を受けるため、長期間の使用、積載条件、錆や腐食、強い衝撃、取付部の状態など複数の要因を確認します。

とくに「以前より沈む」「片側だけ低い」「積載したときだけ異音が出る」といった症状は、板バネ本体だけでなく、積み方や周辺部品の状態も含めて見ないと原因を誤りやすくなります。

• 🔍 長期間の使用による繰り返し荷重
• 🔍 偏荷や積載条件による負荷の偏り
• 🔍 錆・腐食が進んだ箇所
• 🔍 強い段差や衝撃を受けた履歴
• 🔍 Uボルト、ブラケット、ブッシュ等の取付部周辺
• 🔍 車種・架装・使用環境による負荷の違い

偏荷・過積載が疑われる場合は積載条件も確認する

板バネの沈み込みや左右差は、板バネ本体の損傷だけでなく、積載物が片側へ偏っている場合や、車両の条件に対して荷重が大きい場合にも見え方が変わります。空荷では目立たず、積載時だけ片側が大きく沈む場合は、積み方も記録してください。

沈み込みやタイヤ、制動などから積載状態そのものを確認したい場合は、トラックの積載オーバーを見分けるポイントもあわせて確認してください。

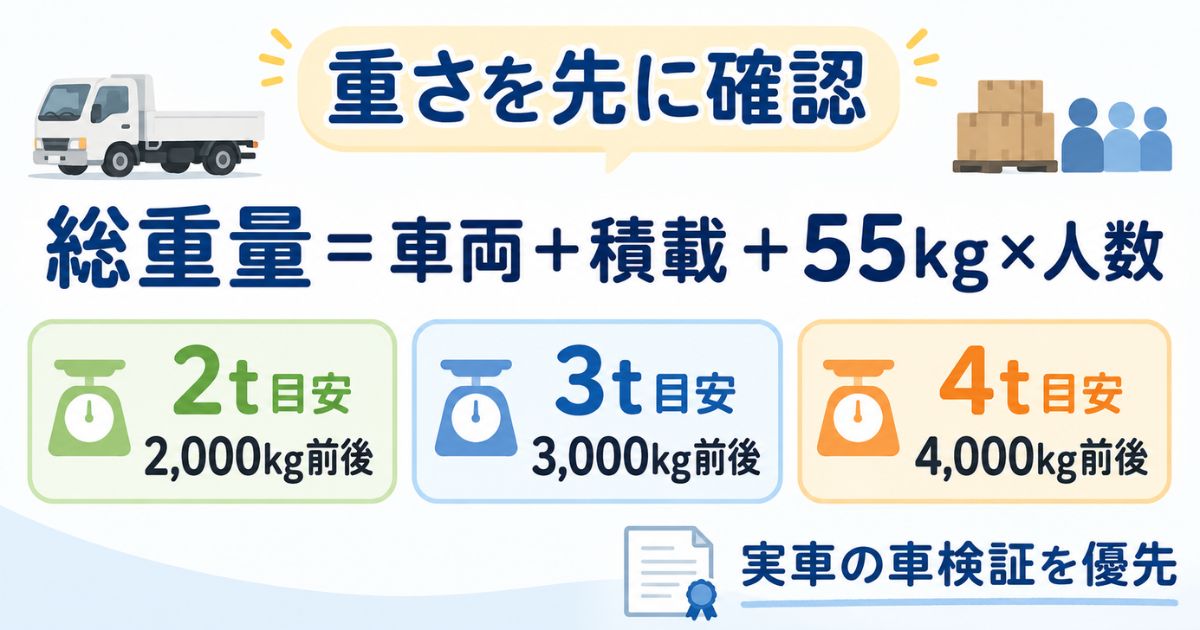

積載条件は車検証の数値を基準に整理する

2t・3t・4tという呼び方だけで板バネにかかる荷重を判断するのではなく、実車の車検証に記載された車両重量、最大積載量、車両総重量を確認します。架装や仕様によって同じ呼び方のトラックでも条件は異なります。

道路運送車両法上、車両総重量は次の考え方で定義されています。

この式から板バネへ直接かかる荷重を計算するものではありません。車両重量・車両総重量・最大積載量の違いを詳しく整理したい場合は、トラックの重さ（車両重量・総重量・積載量の違い）を確認すると前提条件を整理しやすくなります。

見逃しやすい初期サイン

板バネまわりの劣化サインは、小さな違和感から始まることがあります。段差での突き上げ感、揺れ方の変化、積載時だけ出る小さな異音などは、早めに記録しておきたい判断材料です。

症状が軽い段階ほど、「いつも出るのか」「積載時だけか」「左右どちらから聞こえるか」「段差や旋回時だけか」といった発生条件が原因候補を整理する手掛かりになります。

• ✅ 段差での突き上げ感が以前より強い
• ✅ 揺れ方や車体姿勢が以前と違う
• ✅ 積載時だけ小さなきしみ音・金属音が出る
• ✅ 空荷と積載時で左右の姿勢差が大きい
• ✅ 以前はなかったふらつきや違和感がある

相談優先のサイン（放置しない）

継続する車体の左右差、強い金属音、積載時の大きな沈み込み、亀裂や折損が見える状態は、整備相談の優先度が高いサインです。板バネが原因とは限りませんが、足回りの状態を確認せずに運用を続けるのは避けます。

• ⚠️ 車体の傾きが同じ条件で継続する
• ⚠️ 金属音・きしみ音が繰り返し出る
• ⚠️ 積載時に片側だけ大きく沈む
• ⚠️ 板バネに亀裂・折損・大きな変形が見える
• ⚠️ リーフの位置ずれや取付部周辺の異常が疑われる
• ✅ 左右比較の写真と発生条件を残し、早めに整備先へ相談する

板バネの音は「いつ・どこで出るか」を記録する

板バネ付近から聞こえるように感じる異音も、音だけで原因を特定することはできません。発生条件と場所をできる範囲で記録すると、整備時の切り分けに役立ちます。

• ✅ 空荷でも出るか、積載時だけ出るか
• ✅ 段差通過時、右左折時、ブレーキ時のどこで出るか
• ✅ 前後・左右のどの付近から聞こえるか
• ✅ きしみ音、金属音、衝撃音など音の特徴
• ✅ 毎回出るか、特定条件だけで出るか

安全確認が難しい状態で、異音を再現するためだけに走行を続ける必要はありません。

目視チェックリスト（写真撮影推奨）

板バネを確認するときは、「板そのもの」と「固定・連結されている周辺」を分けて見ると整理しやすくなります。国土交通省の点検整備に関する手引では、定期点検時のリーフ・スプリングについて、折損・亀裂のほか、Uボルト、スプリングバンド、ブラケット、連結部の緩み・がた・損傷などを確認する点検方法が示されています。

ただし、手引に示される定期点検にはリフトアップや工具を使用する確認も含まれます。利用者自身の日常的な確認では、平坦で安全な場所から見える範囲の外観確認に留め、緩みの判定や分解を伴う確認は整備先へ任せます。

• ✅ リーフに亀裂がないか
• ✅ 折損・欠けがないか
• ✅ 左右で反り方や位置が大きく違わないか
• ✅ リーフ同士のずれがないか
• ✅ 局所的に深い錆・腐食が見えないか
• ✅ Uボルト周辺に明らかなずれ・損傷がないか
• ✅ スプリングバンド、ブラケット、連結部周辺に外観上の異常が疑われないか

点検項目の根拠を確認したい場合は、国土交通省「自動車の点検及び整備に関する手引」を参照してください。

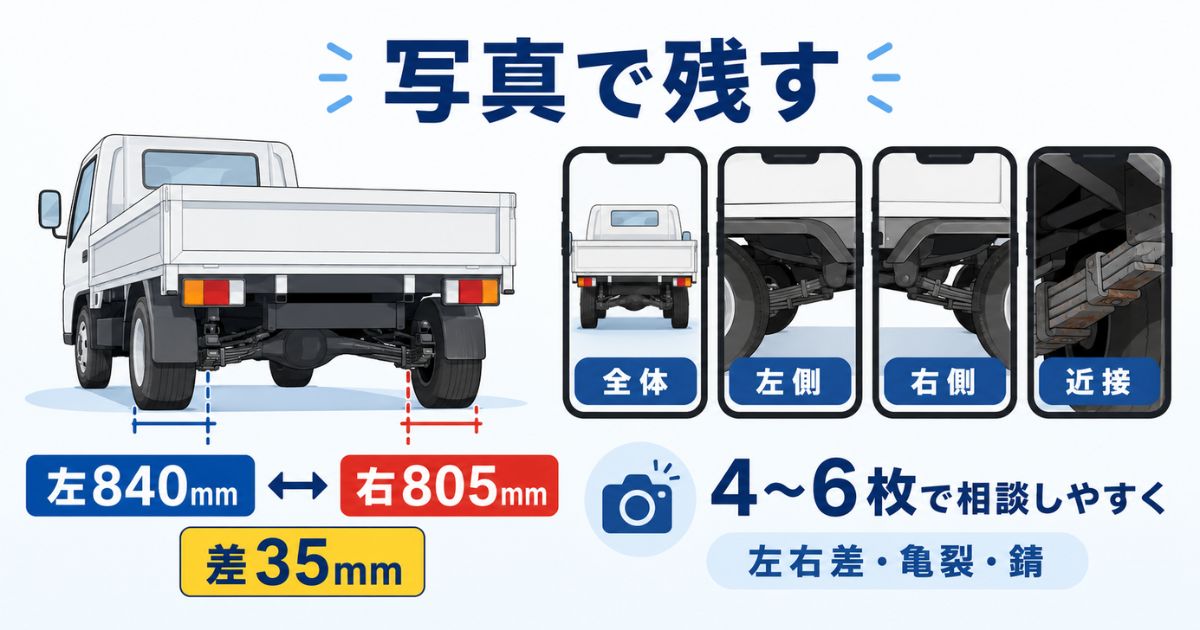

左右差は「同じ条件」でmm記録すると伝わりやすい

車体の傾きは、感覚だけでなく数値として記録すると整備先へ伝えやすくなります。平坦な場所で、できるだけ同じ積載条件にし、左右の同じ位置を測ります。

上記の35mmは、記録方法を示すための例であり「35mm以上なら板バネ故障」と判断する基準ではありません。タイヤ空気圧、路面の傾き、積載状態、車両仕様でも数値は変わるため、同じ条件で左右を比較し、差が継続する場合に整備相談へつなげます。

写真は「全体」と「近接」をセットで残す

整備先へ相談するときは、片側の板バネだけを大きく写すよりも、車体全体の姿勢と左右の近接写真を組み合わせると状況を説明しやすくなります。4〜6枚程度は記録方法の一例であり、必要な枚数は症状によって変わります。

• ✅ 車両全体の左右比較
• ✅ 前方または後方から見た車体姿勢
• ✅ 板バネ全体が分かる写真
• ✅ 亀裂・折損・ずれが疑われる箇所の近接写真
• ✅ Uボルト・取付部周辺

その場でできる一次確認（安全優先）

一次確認は、「平坦な場所で見る・比較する・記録する」範囲に止めるのが安全です。板バネ周辺は車体や積荷の荷重を支持する箇所のため、分解や危険な姿勢での確認は避けてください。

• ✅ 平坦で安全な場所に停車し、左右の姿勢を見る
• ✅ 空荷と積載時で症状が変わるか記録する
• ✅ 見える範囲で折れ・亀裂・変形・錆・ずれを確認する
• ✅ Uボルト・取付部周辺の外観を確認する
• ✅ 写真を残し、整備先へ説明できるようにする
• ⚠️ 板バネの分解・交換、固定部の自己作業をしない
• ⚠️ ジャッキアップした車体の下へ潜って確認しない

明確な折損・亀裂がある状態では自己判断で通常運行を続けない

「板バネが1枚折れているだけなら走れるのでは」と考えることがありますが、この記事では折れたままの通常運行を推奨しません。板バネは緩衝装置の一部であり、損傷の位置や残っているリーフの状態、取付部、積載条件によって車両への影響が変わるためです。

亀裂や折れを確認したら、写真を残し、車両の使用を控える判断を含めて整備工場・車両管理者・必要に応じて救援先へ相談してください。

整備先へ伝える内容

「板バネが壊れています」と原因を断定するより、起きている症状と発生条件を具体的に伝える方が点検につながりやすくなります。

• ✅ 症状：傾き／金属音／きしみ音／突き上げ感／沈み込み
• ✅ 外観：折れ／亀裂／変形／ずれ／錆／取付部の違和感
• ✅ 発生条件：空荷／積載時／速度／段差／右左折／ブレーキ時
• ✅ 左右差：同じ位置を同じ条件で測った値
• ✅ 積載状態：荷物の重量・位置・偏りが分かる範囲
• ✅ 写真：車体全体、左右、板バネ、取付部の近接

外観に異常が見えなくても症状が続く場合は相談する

板バネに目立つ折れが見えなくても、左右差や異音、沈み込みが継続する場合は、ブッシュ、シャックル、Uボルト、ショックアブソーバー、タイヤなど別の原因が隠れていることがあります。見える範囲で異常がないことと、車両に問題がないことは同じではありません。

「乗り心地改善＝板バネ交換・増しリーフ」と決めない

トラックの突き上げ感や乗り心地が気になるとき、板バネの交換や改造を先に考えるのではなく、現在の状態に異常がないかを順番に確認します。積載を前提に設計されたトラックは空荷と積載時で乗り味が変わりやすく、板バネ以外の条件でも症状が変化します。

1. 空荷・積載時で症状がどう変わるか確認する
2. 荷物が左右・前後に偏っていないか確認する
3. タイヤ空気圧が車両・タイヤの指定条件から外れていないか確認する
4. 板バネに折れ・亀裂・ずれ・変形がないか確認する
5. Uボルトや取付部周辺に外観異常がないか確認する
6. 症状が続く場合はショックアブソーバー等を含めて整備先へ相談する

タイヤ空気圧も板バネと切り分ける

突き上げ感や左右差を感じても、板バネだけが原因とは限りません。タイヤ空気圧が適正条件から外れている場合も、乗り心地や車体の挙動に影響します。

具体的な指定値は車種・タイヤで異なるため、空気圧の確認方法はトラックのタイヤ空気圧の適正値と点検方法で確認してください。

偏摩耗がある場合はタイヤ側の状態も確認する

左右の挙動や足回りの違和感と同時にタイヤの偏摩耗が見える場合は、板バネだけで判断せず、トラックのタイヤ溝・偏摩耗・交換判断も合わせて確認してください。

用途別に見るポイント

基本的な点検項目は車格が変わっても共通しますが、積載や架装による負荷のかかり方は異なります。2t・3t・4tという呼び方だけで判断せず、実車の最大積載量・架装・使用条件を確認します。

• 🔍 2t・3tクラス：日常的な積み降ろしによる荷重変化や偏荷を見る
• 🔍 4t・増トン：最大積載量、架装重量、使用条件を合わせて確認する
• 🔍 ユニック車：クレーン架装を含む重量配分と荷台の積み方を確認する
• ✅ どの車格でも、折れ・亀裂・ずれ・左右差があれば整備判断を優先する

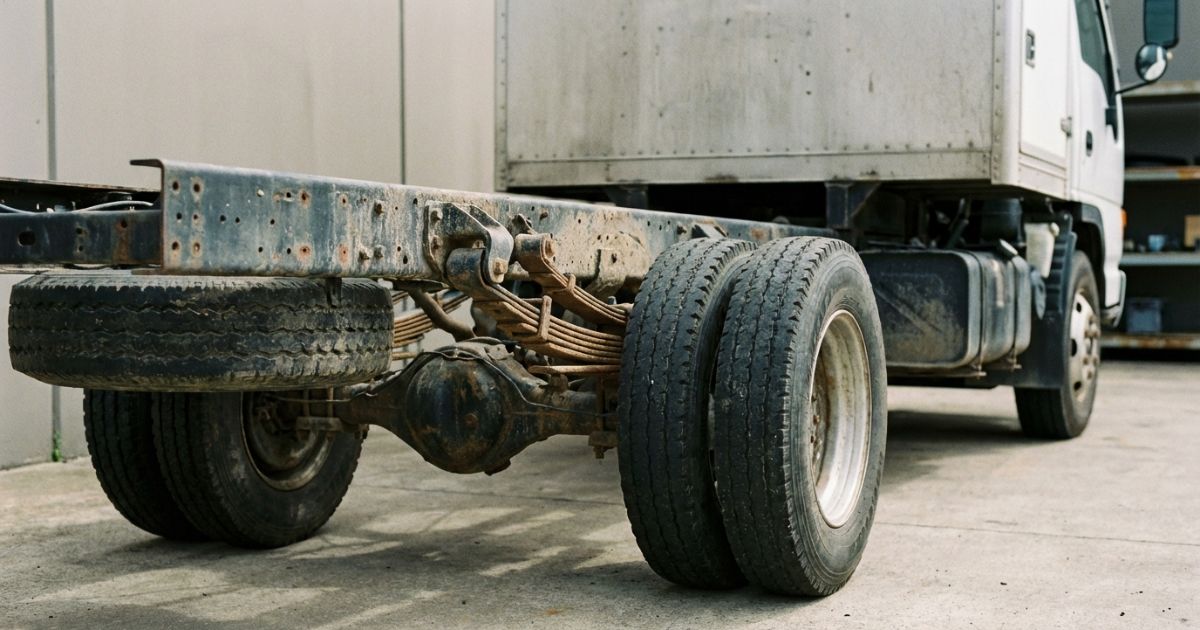

板バネは車体と積荷を支える足回り部品

板バネはリーフスプリングとも呼ばれ、板状のばね材を重ねた構造が使われるサスペンション部品です。車体側と車軸側をつなぎ、車体や積荷による荷重を受けながらしなることで、姿勢変化や路面からの衝撃に関わります。

トラックでは空荷と積載時で荷重条件が大きく変わるため、板バネの状態や構成は走行姿勢・安定感・乗り心地に関係します。板の枚数、厚み、取付構造は車両によって異なるため、「何枚なら正常」と一律には判断できません。

• 🧩 板状のばね材を用いた構造
• 🧩 車体側と車軸側をつなぎ、荷重を受ける
• 🧩 荷重に応じてしなり、姿勢や衝撃吸収に関わる
• 📌 状態変化が傾き・異音・沈み込みとして現れることがある

板バネを「乗り心地だけの部品」と考えない

板バネは乗り心地だけでなく、積載時の姿勢や足回りの安定性にも関係します。そのため、傾きや異音を単なる「乗り味の問題」として放置するのは避けます。

一方で、「傾き＝板バネが壊れた」と決めつけるのも適切ではありません。症状、外観、積載条件を揃え、タイヤや周辺部品を含めて原因候補を整理します。

一律の交換費用では判断できない

板バネの点検・修理・交換費用は、車種や型式、前後どちらの足回りか、損傷範囲、部品供給、周辺部品の状態、錆や固着、作業工数などで変わります。そのため、「板バネ交換は一律いくら」と固定した金額だけで判断するのは適切ではありません。

折損や亀裂を見つけた場合は、部品代だけでなく、関連する固定・連結部も含めて現車確認後の見積りを取るのが基本です。

見積り時は「板バネだけ交換すればよいか」を確認する

板バネ本体に異常がある場合でも、周辺の取付部や左右の状態まで確認したうえで整備内容が決まります。見積りでは、次の項目を確認すると比較しやすくなります。

• ✅ 板バネ本体の交換が必要か
• ✅ 片側のみか、左右の確認が必要か
• ✅ Uボルト・ブッシュ・シャックル等の関連部品を交換するか
• ✅ 錆や固着への追加作業があるか
• ✅ 部品代・工賃・追加整備を分けて確認できるか

中古トラックでも板バネは確認したい

中古トラックや中古ユニック車を現車確認する場合も、価格・年式・走行距離だけでなく、板バネの折れ、亀裂、錆、左右差、沈み込み、取付部の状態を確認しておくと、購入後の整備費用を判断する材料になります。気になる異常があれば、購入判断の前に整備履歴や見積りを確認してください。

利用者が行う範囲は目視・記録まで

板バネは車両の緩衝装置を構成する部品で、車体・積荷を支える足回りに関係します。利用者が行うのは、見える範囲の目視確認、左右比較、写真撮影、発生条件の整理までとし、重量物の支持や固定に関わる自己作業は避けてください。

法定点検でもリーフ・スプリングと取付部は確認対象

国土交通省の点検整備に関する手引では、定期点検時にリーフ・スプリングの折損・亀裂や、取付部・連結部の緩み、がた、損傷などを確認する方法が示されています。こうした点検にはリフトアップや工具を使用する項目も含まれるため、日常的な目視で異常を見つけた場合は、自分で原因を確定しようとせず整備先へ相談してください。

法令上の点検項目は、e-Gov法令検索「自動車点検基準」でも確認できます。

増しリーフなどの改造は事前に適合を確認する

乗り心地や積載時の姿勢を変える目的で、増しリーフなどの改造を検討するケースがあります。ただし、改造内容によって車両の構造や諸元、検査上の扱いに影響する可能性があるため、「取り付ければよい」と一般化しないことが重要です。

実施前に車両メーカー、架装・部品メーカー、整備事業者へ適合を確認してください。自動車の長さ・幅・高さ・最大積載量などに変更を生じる改造では、構造等変更検査が必要になる場合があります。

構造等変更検査の概要は、国土交通省 東北運輸局「自動車の検査」で確認できます。

板バネはトラックの車体と積荷を支え、車体姿勢や安定性に関わる足回り部品です。折れ・亀裂・ずれが起きると、傾き、金属音、沈み込み、突き上げ感などとして現れることがありますが、同じ症状はタイヤ・積載条件・取付部などでも起こるため、板バネだけに原因を断定しないことが大切です。

• ✅ 折れ・亀裂が見える場合は走行継続を自己判断しない
• ✅ 傾き・異音・沈み込みは発生条件とセットで記録する
• ✅ 点検は板バネ本体だけでなく、Uボルトや取付部も見る
• ✅ 左右差は同じ条件で測り、数値を記録する
• ✅ 乗り心地が悪い場合も、積載・タイヤ・板バネを順番に切り分ける
• ✅ 分解・交換は行わず、写真と記録を整備先へ渡す
