【トラックのフレーム】構造と強度の考え方

フレームだけでなく、キャブ、エンジン、駆動系、足回り、荷台を含む車体全体の仕組みは、【トラックの構造】図解でわかる基本構成と仕組みで確認できます。

トラックの定義、種類、用途から確認したい場合は、【トラックとは】意味・定義・種類・用途を初心者向けにわかりやすく解説で整理しています。

トラックのフレームとは

トラックのフレームは、車体の前後方向に延びる骨格です。エンジン、トランスミッション、サスペンション、車軸、燃料タンクなどの走行に必要な装置に加え、荷台やクレーンなどの架装物も、この骨格を基準に取り付けられます。

いすゞ自動車の公式解説では、エンジン、トランスミッション、タイヤなどの主要部分がフレームへ組み付けられ、用途に応じた部品を取り付けるための穴もあらかじめ設計されていると説明されています。

フレームの主な役割

フレームとシャーシの違い

フレームとシャーシは、厳密には完全な同義語ではありません。本記事では、左右のサイドメンバーと、それらを結ぶクロスメンバーを中心とした骨格を「フレーム」と呼びます。

一方、「シャーシ」または「シャシ」は、使われる資料によって範囲が異なります。日本自動車車体工業会の資料では、キャブ付きシャシを、シャシフレーム、キャブ、原動機、走行装置、制動装置、灯火器などを含む、走る・曲がる・止まるための基本部分として説明しています。

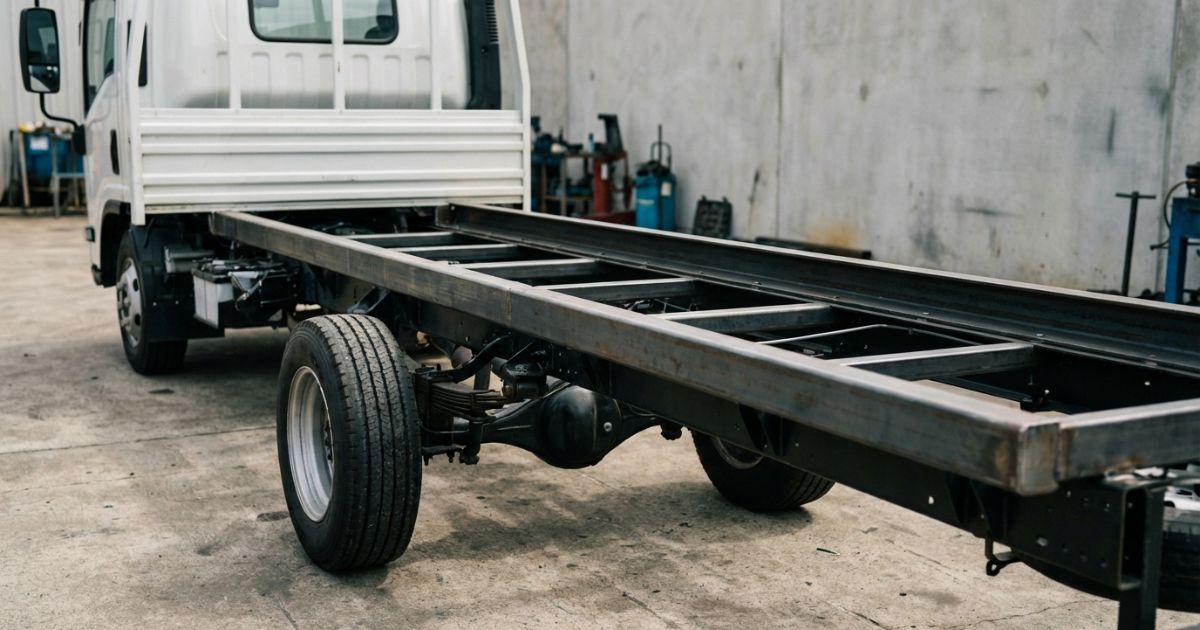

ラダーフレームの基本構造

多くのトラックでは、左右2本のサイドメンバーを複数のクロスメンバーで結ぶ、はしご状のラダーフレームが使われます。外見が似ていても、断面形状、断面高さ、板厚、材質、クロスメンバーの配置、補強範囲は型式や用途によって異なります。

サイドメンバー

サイドメンバーは、車体の前後方向へ延びる左右2本の主要部材です。荷台や架装物からの荷重を受け、前後の車軸へ伝える中心的な役割があります。

断面は溝形・C形に見えるものが一般的ですが、車両の前方から後方まで同じ寸法とは限りません。取付装置、荷重、衝突時の変形、軽量化などを考慮して、部分ごとに形状や補強が変えられる場合があります。

クロスメンバー

クロスメンバーは、左右のサイドメンバーを横方向に結ぶ部材です。左右方向の剛性を確保し、ねじれに抵抗し、荷重を左右へ伝えるほか、エンジン、トランスミッション、サスペンションなどの取付部として使われる場合があります。

クロスメンバーは、本数だけで強さを判断できません。形状、配置、取付方法、周辺部材とのつながりを含めて設計されます。

フランジとウェブ

フランジとウェブでは、受け持つ力や加工制限が異なる場合があります。穴あけや溶接が可能な場所は車種別の架装要領で指定されるため、一般論だけで加工位置を決めないことが重要です。

サブフレーム

サブフレームは、シャシフレームと荷台・クレーン・ダンプ機構などの架装物との間に設ける副フレームです。単純に「付ければ強くなる部材」ではなく、架装物の荷重を広い範囲へ伝え、局部的な荷重集中を抑え、固定面を作り、シャシフレームと架装物の剛性差を調整する役割があります。

フレーム、エンジン、ミッション、デフ、車軸が車体のどこに配置されるかは、【トラックの構造図】主要部品の位置関係を整理で図解しています。

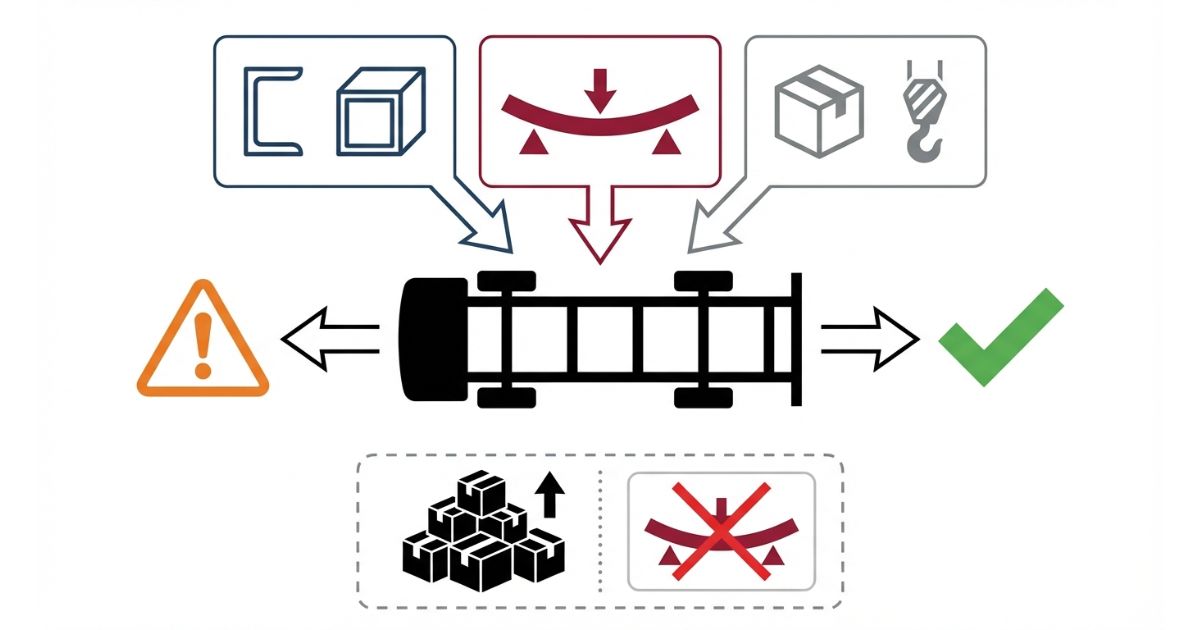

フレーム強度は何で決まるか

フレーム強度は板厚だけでは決まりません。断面形状、材質、支点間距離、荷重位置、クロスメンバーの配置、穴や溶接部などを組み合わせて判断します。

例えば、板厚が同じでも断面高さが異なれば、曲げに対する性質は変わります。また、同じ荷物でも車軸間の中央、後軸より後方、クレーン基部付近など、載せる位置によってフレームと前後軸への負担は変わります。

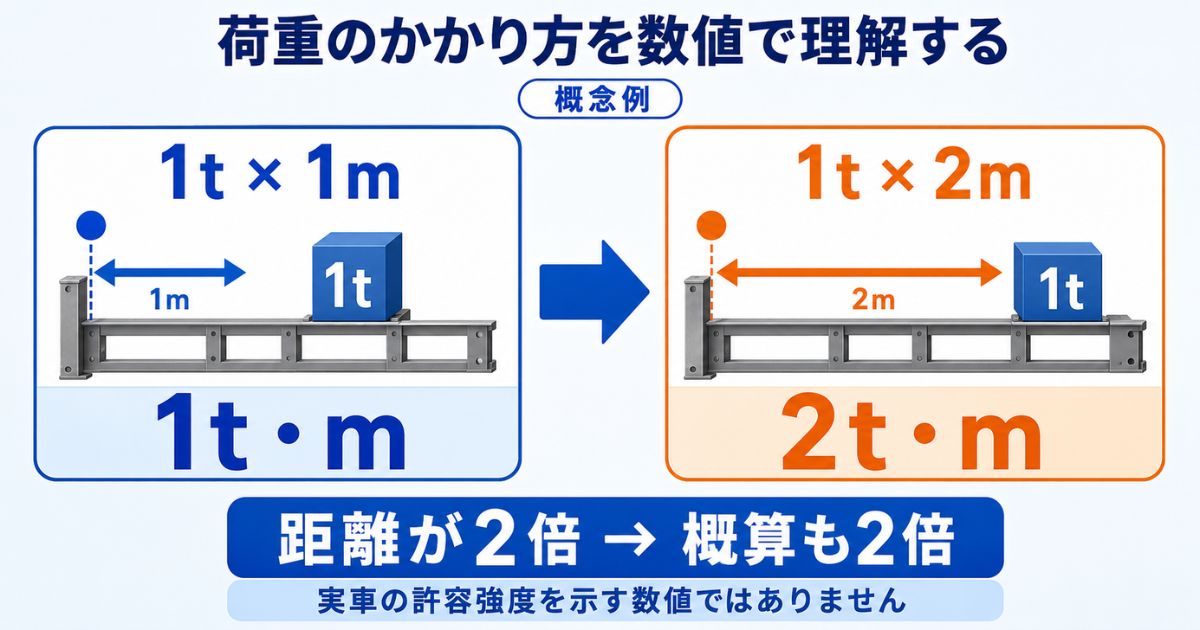

荷重のかかり方を数値で理解する

同じ荷重でも距離が伸びると影響が大きくなる

荷重による曲げの影響を単純化すると、「荷重×基準点からの距離」で比較できます。

同じ1tでも、基準点からの距離が1mから2mへ伸びると、この単純化した値は1t・mから2t・mへ2倍になります。荷物を荷台後端へ寄せた場合や、クレーンの作業半径が伸びた場合に、距離が重要になる理由を理解するための考え方です。

集中荷重と分布荷重の違い

総重量が同じ2,000kgでも、狭い範囲へ集中させると、その周辺の荷台、サブフレーム、シャシフレームへ局部的な負担がかかりやすくなります。ただし、実際の負担は車軸位置、荷台構造、固定方法、走行中の衝撃などでも変わります。

フレーム強度・最大積載量・道路の重量制限は別の基準

フレームの構造強度、車検証の重量条件、道路を通行するための制限値は、それぞれ目的が異なります。1つの数値だけで「積める」「架装できる」「通行できる」と判断しないことが重要です。

道路法に基づく一般的制限値では、総重量20.0t、軸重10.0t、輪荷重5.0tなどが定められています。重さ指定道路では、車両長や最遠軸距などの条件に応じて、総重量の最高限度が最大25tとなる場合があります。

2t車・4t車という通称と、最大積載量、車両重量、車両総重量の違いは、【トラックのトン数】何トン車か見分ける方法と確認手順で確認できます。

フレーム寸法は車種・型式によって異なる

同じ2t車、3t車、4t車という呼び方でも、フレーム幅、断面高さ、板厚、ホイールベース、補強範囲は同一ではありません。駆動方式、キャブ幅、用途、架装仕様によっても変わります。

いすゞ自動車の公式解説では、車幅2.5mの大型トラックでも、フレーム幅はおおむね車幅の3分の1程度というイメージ例が示されています。単純計算では約0.83mです。

車両を比較するときは、通称のトン数ではなく、型式、ホイールベース、駆動方式、前後軸重、架装可能範囲を公式仕様書と架装要領書で照合してください。

クレーン付きトラックではどこに荷重がかかるか

クレーン付きトラックでは、走行時と吊り作業時でフレームへ伝わる荷重の経路が変わります。クレーン本体が載っているだけでなく、旋回、作業半径、アウトリガー反力などが加わるため、クレーン基部と周辺のサブフレーム・補強部が重要になります。

走行時にかかる荷重

• クレーン本体の自重
• 荷台と積載物の重量
• 段差や路面の凹凸を通過したときの衝撃
• 旋回、制動、片輪乗り上げによる曲げ・ねじれ

吊り作業時にかかる荷重

• 吊り荷とブームからクレーン基部へ伝わる荷重
• 旋回方向による左右の荷重差
• 作業半径が伸びることで増えるモーメント
• アウトリガーから地面へ伝わる反力
• 地盤の傾きや沈下、車体姿勢による荷重の偏り

「2.93t吊り」はクレーン装置側の性能表示であり、すべての作業半径や姿勢で2.93tを吊れる意味ではありません。また、フレームがどの条件でも2.93tを支えられることを示す数値でもありません。

フレームの適合、クレーンの定格総荷重、車両の安定性、アウトリガー設置条件は別々に確認します。運転免許、クレーン操作資格、玉掛け資格などもフレーム強度とは別の確認項目です。

フレームへの穴あけ・溶接・補強を自己判断しない

トラックのフレームには、多数の穴が見られる場合があります。いすゞ自動車の公式解説では、これらは部品の取付けを考慮して、強度が落ちないようにあらかじめ設計された穴と説明されています。

既存穴があることは、任意の位置へ自由に穴を追加してよいという意味ではありません。加工できる部位、穴径、穴間隔、溶接の可否、補強方法は車種別の架装要領に従います。

補強板を追加すれば必ず安全になるわけではありません。強い部分と柔らかい部分の境界が新たな弱点になることもあるため、シャシメーカーの架装要領、架装メーカーの設計、必要に応じた強度検討を優先します。

フレームの著しい損傷や架装部分を含む車検時の確認項目は、【トラックの車検に通る基準】落ちやすい項目と事前準備で整理しています。

中古トラックのフレーム確認ポイント

中古トラックでは、外側から見える錆だけでなく、接合部、内側、クレーン基部、サブフレーム取付部、過去の加工跡を確認します。

自動車技術総合機構の審査事務規程では、車枠および車体について、堅ろうで運行に十分耐えること、車体が車枠へ確実に取り付けられていること、著しく損傷していないことが求められています。

フレーム仕様を確認する7つの手順

1. 車検証を確認する：型式、車両重量、車両総重量、最大積載量を確認します。
2. シャシメーカーの仕様書を確認する：ホイールベース、前後軸重、タイヤ、サスペンションなどを確認します。
3. 架装要領書を確認する：架装可能範囲、穴あけ・溶接・延長・短縮の制限を確認します。
4. 架装図面を確認する：サブフレーム、取付位置、固定方法、補強範囲を確認します。
5. 完成車の重量配分を確認する：前軸重・後軸重と車両総重量が許容範囲に収まるか確認します。
6. 中古車は現車を確認する：補修歴、溶接跡、亀裂、変形、腐食、ボルトの緩みを確認します。
7. 判断できない項目を照会する：強度検討書、シャシメーカー、架装メーカー、整備事業者の見解を確認します。

架装検討で寸法図やCADデータを使用する場合は、【トラックのCAD】図面データの入手方法と注意点も確認してください。

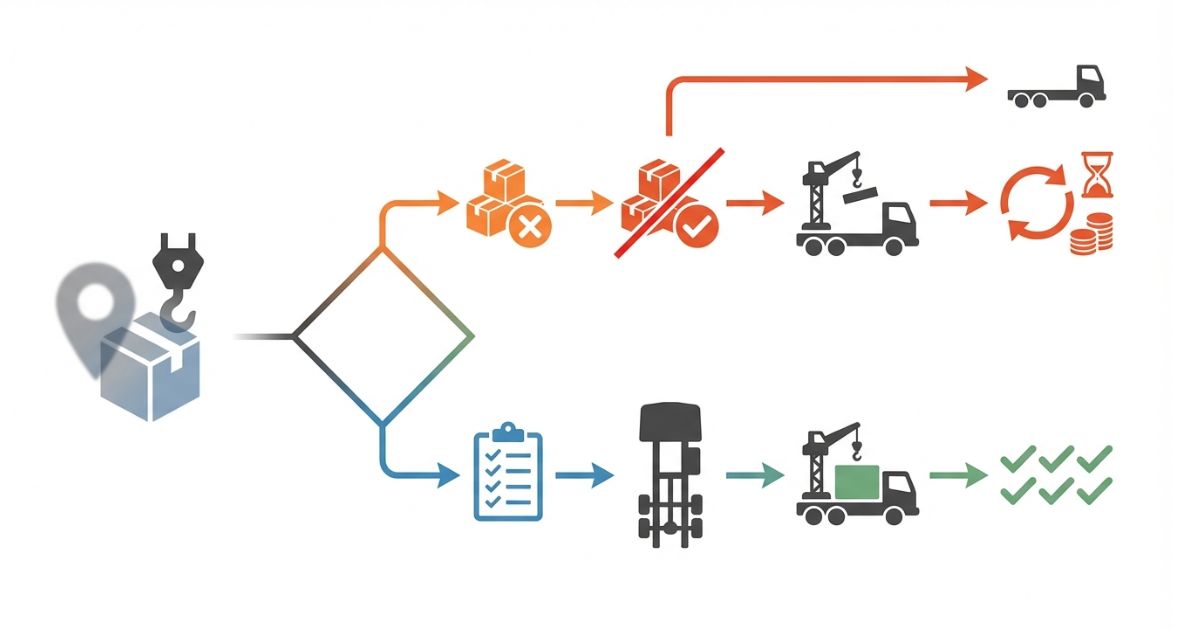

よくある判断ミス

用途に合う架装が成立しない場合は、無理な補強や改造で合わせるのではなく、別のホイールベース、車格、架装仕様を選ぶことも必要です。

FAQ

まとめ

フレームは後から簡単に条件を変えられる部品ではありません。希望する荷台や装置を先に決めるだけでなく、車両の型式、重量配分、取付条件まで確認したうえで、用途に合うシャシを選ぶことが重要です。
