現場で「この部位はどこにあるのか」「何が原因になりやすいのか」と迷う場面は多いです。部品名だけを覚えても、位置関係がつながらないと点検や相談が進みません。特に小型トラック（2t・3t）は車体がコンパクトな分、部位が近接して見えたり隠れていたりして、言葉だけだと説明が行き違いやすいです。
構造図を見れば、トラックの主要部品と役割は体系的に把握できます。本記事は、部品名の羅列ではなく「位置関係×役割×用途差（平ボディ／クレーン付き／2t・3t）」で整理します。構造図は「何がどこにあるか」を揃える道具であり、故障原因の断定や作業可否の確定に使うものではない点も前提として置きます。
この記事を読み終えると、構造図を起点に①どこが何をしているか、②用途で何が変わるか、③確認すべき条件（仕様差・架装影響）を自分で整理できるようになります。結果として、点検や相談のときに「場所→部位名→関係する条件」の順で話せるため、確認のやり直しが減ります。
全体像を先に押さえてから読み進めたい場合は、トラックの構造】図解でわかる基本構成と仕組みで「キャブ・シャーシ・荷台」の考え方を整理しておくと、構造図の位置関係がつながりやすくなります。構造図の見方が先に揃っていると、用途差や架装の影響も同じ軸で比較しやすくなります。
著者情報（ユニック車ガイド編集部）
現場の安全と判断のしやすさを優先して、車両構造を「断定しすぎない」形で整理します。構造図は“基本構成”の理解に使い、実車の差は型式・架装・装備の確認で埋めます。構造図と実車が一致しない場面がある前提で、確認の順番（どこを見て、誰に確認するか）まで含めて迷いにくい整理を目指します。
- ✅ 構造図は基本理解のための図であり、実車はメーカーや仕様で差が出ます
- ✅ 不明点は事業者・整備・架装先に確認し、作業可否は現場ルールに従います
まず全体像｜トラックは「キャブ・シャーシ・荷台」で考える
結論（Point）

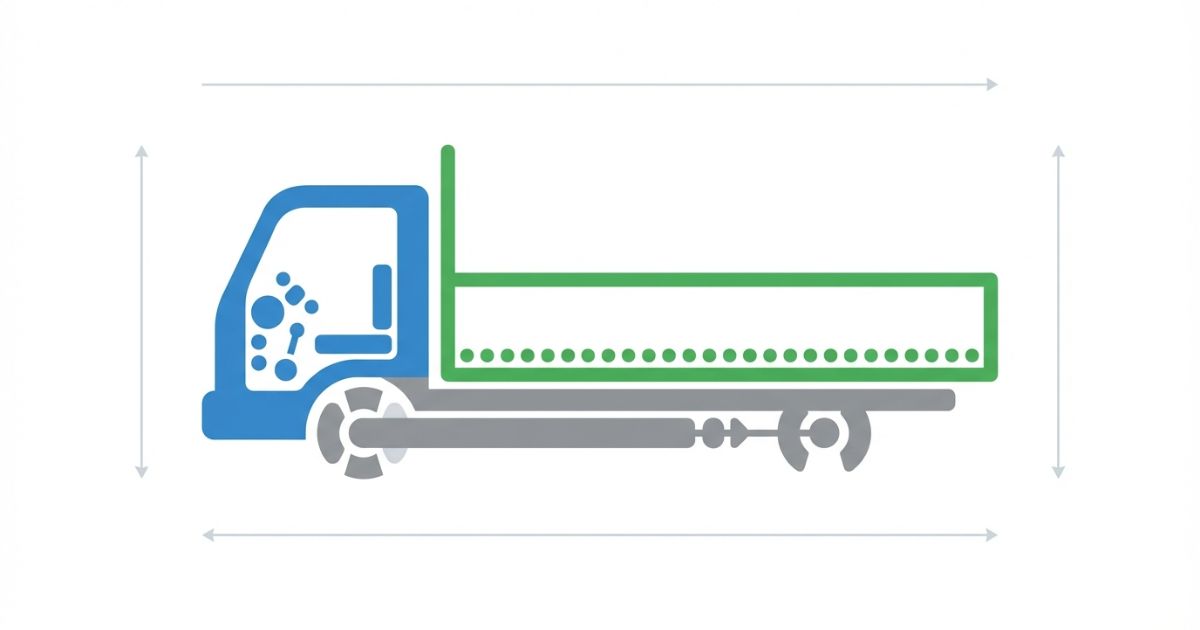

トラックはキャブ・シャーシ（フレーム）・荷台の3ブロックに分けて考えると、構造図の位置関係が一気に読みやすくなります。
理由（Reason）は、構造図の情報量が多くても「どの塊に属する部品か」を先に決めると、名称が位置に結び付くためです。例えば「足回り」と言っても、シャーシ側のどの位置（前後・左右・上下）かが揃わないと、点検項目や症状の伝え方がズレます。
補足（Point）として、3ブロックは「見える／触れる場所」から順に理解しやすい並びです。キャブで視点を固定し、シャーシで骨格を理解し、荷台で積載の流れを整理します。実務では「いきなり部品名に入る」よりも、「ブロック→位置→部品名」の順に落とす方が確認が早くなります。
3ブロックの役割（最短整理）
- ✅ キャブ：運転・視界・操作系（運転席まわりの塊）
- ✅ シャーシ：フレーム＋足回り＋駆動系（走る・支えるの塊）
- ✅ 荷台：積む・固定する（運ぶ・載せるの塊）
構造図の見方（最短ルール）

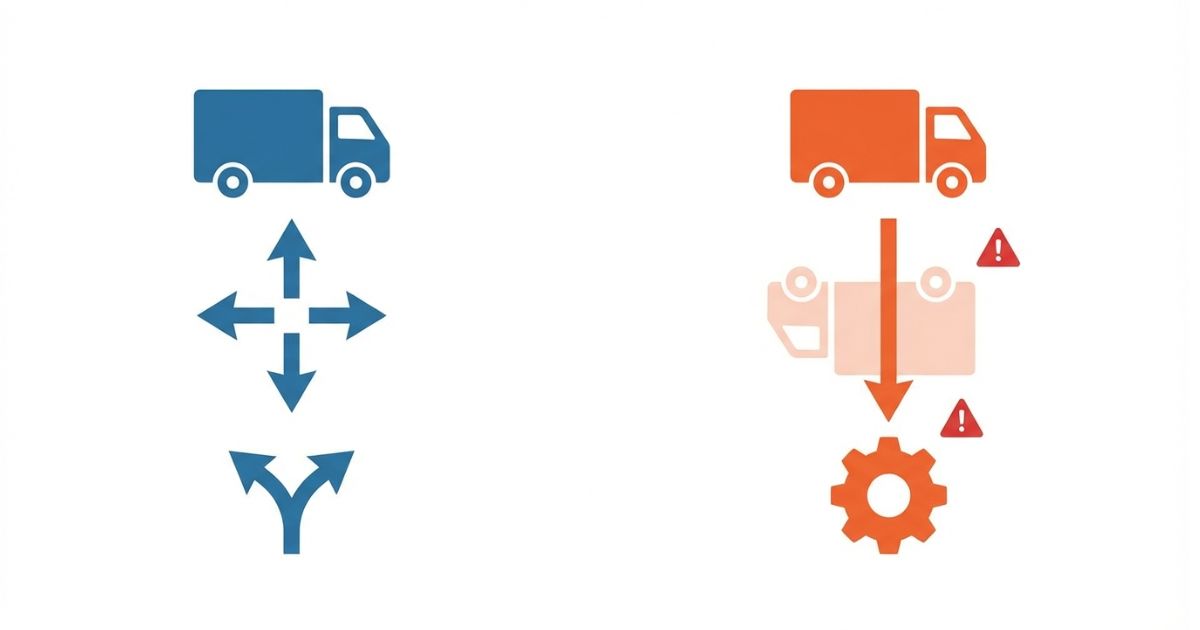

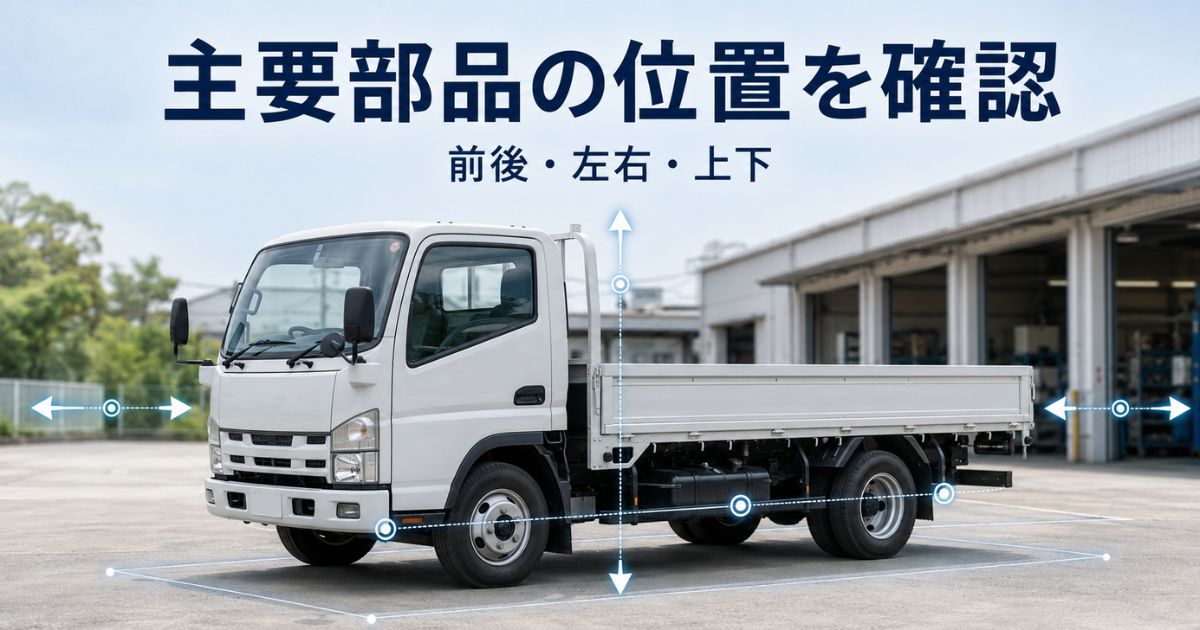

- ✅ 前後・左右・上下（車両基準）を先に揃える（左右は運転席に座った向きで揃えると混乱しにくい）
- ✅ 「力の流れ（駆動）」と「荷重の流れ（積載）」を別で追う（同時に追うと原因推定を早合点しやすい）
結論と判断軸｜構造図から何が判断できるか
結論（Point）
構造図は、主要部品の位置と役割を結び付けるための道具です。判断軸を固定すると、用途差や制約の整理がブレません。
理由（Reason）は、構造図の読み取りが「知識の暗記」ではなく「位置関係の整理」だからです。位置が決まると、相談や点検の会話も進みます。例えば「異音がする」と言っても、キャブ周りなのか、シャーシ中央付近なのか、荷台側なのかで確認先が変わります。
ここでの「判断できること」は、あくまで確認の優先順位を決めることです。反対に、構造図だけで「原因はこれ」「この作業はできる」と断定すると、仕様差や架装差を取りこぼしやすくなります。
判断軸（Primary / Secondary）
- ✅ Primary：構造図から主要部品の位置と役割を理解できるか
- ✅ Secondary：用途別構造の違い（平ボディ／クレーン付き）を同じ視点で説明できるか
- ✅ Secondary：小型トラック特有の制約（2t・3t）を構造に紐づけて理解できるか（余裕が小さい分、積載や架装の影響が出やすい）
- ✅ Secondary：架装が車両構造に与える影響（重量・重心・支持）を想像できるか（支持点が増えるほど確認項目が増える）
重要条件（最初に宣言）
- ✅ 構造図は基本構成であり、実車はメーカー／型式／架装で差があります（同じ2tでも装備やフレーム形状が異なることがあります）
- ✅ 2t・3tはフレーム構造と積載制限の影響が大きくなりやすいです（「載せ方」「追加装備」で条件が変わりやすい）
- ✅ クレーン付きトラックは架装部がシャーシ構造に強く依存します（アウトリガー有無や支持の取り方で前提が変わります）
主要部品の位置関係｜「どこにあるか」と「何をしているか」
結論（Point）
主要部品は、キャブ（操作）→シャーシ（骨格・走行）→荷台（積載）の順に位置関係を固定すると、役割が迷子になりません。
理由（Reason）は、見える部位から順に確認すると、構造図の情報が実車の感覚と結び付くためです。現場では「見えるもの→隠れているもの」の順で当たりを付けると、点検や相談の入口が作りやすくなります。
キャブ周り（見える部位を起点に）
キャブは運転・視界・操作の中心です。構造図では「運転席まわり」を一塊として捉えると整理が進みます。実務では、警告灯やメーター表示の変化、ペダルの感触など「運転操作で気づく違和感」がここに集まりやすいです。
- ✅ 操作系：運転姿勢・視界の確保に関わる配置を意識する（スイッチ位置や操作系統が仕様で異なる場合があります）
- ✅ 点検や相談：キャブ側から症状や違和感の位置を言語化しやすい（「前方／足元／左側」など位置を添えると伝わりやすい）
シャーシ（フレーム）周り（構造の中心）
シャーシは「走る・支える」の中心です。構造図はフレームを軸に読むと位置関係が崩れにくいです。特にクレーン付きトラックは、架装が「フレームにどう載っているか」で負担の掛かり方が変わります。
- ✅ フレーム：車両の骨格であり、荷重の受け先の中心（荷台や架装の重量はここに集まります）
- ✅ サスペンション：荷重変化を吸収し、姿勢の変化に関わる（積載量や荷重配分で沈み方が変わります）

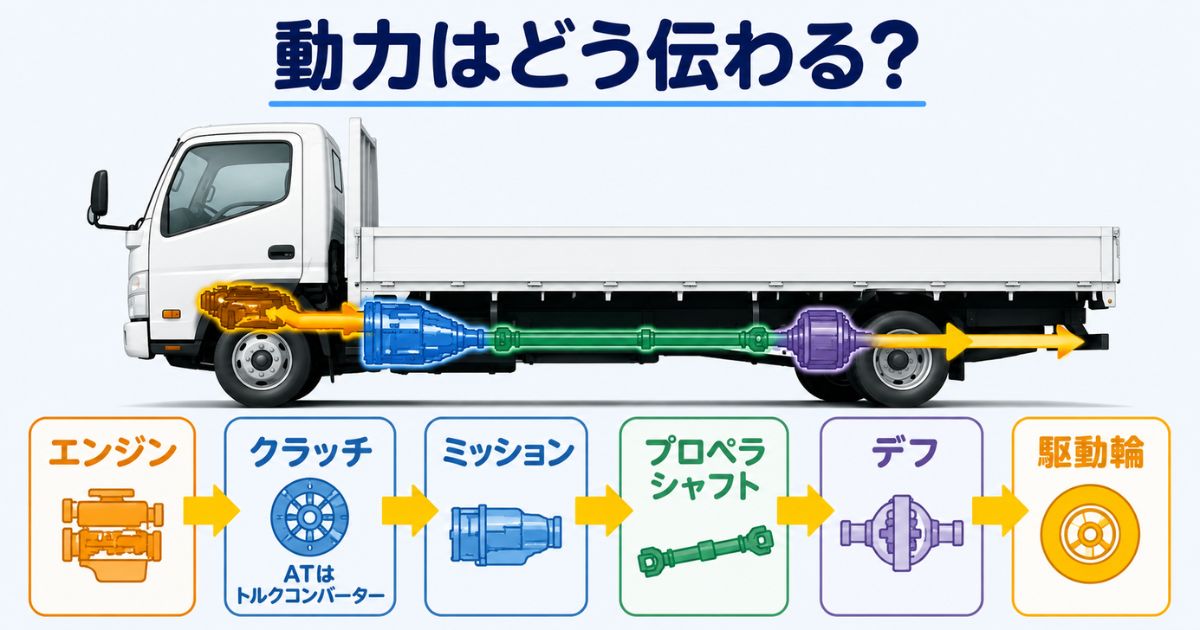

- ✅ 駆動系：エンジン→動力伝達→車輪の「力の流れ」として追う（異音や振動の位置が追いやすくなります）
荷台周り（積む／固定するの基本）
荷台は「運ぶ・載せる」領域です。構造図では荷台床・アオリ・固定ポイントが、積載の流れの起点になります。平ボディは積載物や固定方法で条件が変わりやすいため、構造図で「荷重がどこに乗りやすいか」を先に想像すると迷いにくいです。
- ✅ 荷台床：荷重が乗る面として捉える（積む位置で前後荷重のバランスが変わります）
- ✅ アオリ・固定ポイント：固定方法を検討する入口になる（固定ポイントの位置や強度は仕様で差が出ます）
ミニまとめ（混乱しない追い方）
- ✅ 荷重の通り道（積載）を追う（どこに荷重が集まるかを想像する）
- ✅ 力の通り道（駆動）を追う（どこからどこへ力が伝わるかを分ける）
- ✅ 2つを同時に追わない（同時に追うと原因を早合点しやすい）
用途別の構造差｜平ボディ vs クレーン付きトラック
結論（Point）
平ボディは荷台中心で整理しやすく、クレーン付きトラックは架装がシャーシ側に影響するため、構造図の見方が変わります。
理由（Reason）は、クレーン装置などの架装は荷台だけの追加ではなく、重量・重心・支持の前提が変わるためです。見た目は「荷台に装置が付いただけ」に見えても、実際はフレーム側の負担や支持条件が増え、確認項目が増えやすいです。
平ボディの構造で押さえるポイント
- ✅ 荷台の自由度が高い分、固定・荷重配分の判断が重要（積む位置や固定方法で条件が変わります）
- ✅ 構造図では荷台側を起点に「荷重の流れ」を追いやすい（荷台床→フレームへの流れを意識する）
クレーン付きトラックで増える“構造要素”
クレーン付きトラックは、クレーン装置などの架装が追加されます。架装はシャーシ構造に依存するため、構造図では「追加要素が乗る位置」を先に確認すると整理が進みます。特にアウトリガーの有無や支持の取り方は、作業時の前提条件に直結しやすいです。
- ✅ 架装：追加装備がシャーシに負担として乗る（フレーム側の受け方が重要）
- ✅ 重量・重心：追加装備が車両の前提条件を変える（「積めるはず」の思い込みが起きやすい）
できること／できないこと（線引きの考え方）
- ✅ できること：構造図で追加装備の位置関係を整理し、確認すべき項目を洗い出す
- ⚠️ できないこと：構造図だけで作業可否や運用条件を断定する（定格荷重・作業半径・支持条件の確認が別途必要）
- ✅ 条件付き可：型式・架装・装備が確認できる場合に限り、現場判断の材料として使える（支持条件や作業内容を揃えて判断する）
2t・3tトラック特有の見方｜構造が判断に直結するポイント
結論（Point）
2t・3tの小型トラックは、余裕が小さい分だけフレーム構造と積載制限の影響が判断に直結しやすいです。
理由（Reason）は、荷重の乗り方や追加装備の影響が相対的に大きくなりやすいからです。小型ほど「少しの追加重量」「少しの偏り」が、姿勢や制約に影響しやすい前提で考えると、判断の早合点を減らせます。
補足（Point）として、構造図で「どこに荷重が集まりやすいか」を意識すると、現場の迷いが減ります。例えば架装がある場合は「どこが支持点で、どこに負担が集まるか」を先に想像し、作業は仕様確認の後に線引きする方が安全です。
現場で迷いやすいポイント（図で整理する視点）
- ✅ どこに積むと荷重が集中しやすいかを想像する（前寄り・後ろ寄りで前後荷重が変わります）
- ✅ 追加装備がある場合、荷重の乗り方が変わる前提で考える（「荷台に載る」以外の負担も想定する）
チェックリスト（小型トラック向け）
- ✅ 型式・架装・装備の仕様差が確認できている（同じ車名でも仕様差があります）
- ✅ 荷重配分（前後・左右）を意識できる積み方になっている（偏りが出ると制約が増えやすい）
- ✅ 追加装備がある場合、制約が増えていないかを確認している（支持条件・姿勢変化を含めて見る）
選び方・比較・実践｜現場判断に落とす（チェックリスト/比較表/失敗例→回避策）
結論（Point）
構造図は「理解」で終わらせず、チェックリスト→比較表→失敗例の回避策に落とすと、現場で迷いにくくなります。
理由（Reason）は、判断の順番が決まると、仕様差があっても確認すべき項目がブレないためです。特に「可能だが注意が必要」なケースは、構造図の理解だけで突っ走ると見落としが起きやすいので、チェック項目に落としてから判断する方が安全です。
チェックリスト（構造図を見て確認する項目）
- ✅ 主要部品の位置関係（フレーム／足回り／駆動）が整理できている（位置が揃うと確認が早くなります）
- ✅ 荷重が集中しやすい場所（荷台側・架装部周辺）が想像できる（偏りが出やすい場所を先に押さえる）
- ✅ 用途に必要な装備（平ボディ／クレーン付き）が前提として合っている（装備の有無で前提が変わります）
- ✅ 実車仕様の差（メーカー・型式・架装）が確認できる（仕様が揃わないと比較ができません）
| 比較観点 | 平ボディ | クレーン付きトラック |
|---|---|---|
| 構造の増減 | 基本は荷台中心で整理しやすい | 架装が増え、シャーシ側の前提が変わりやすい |
| 荷重の乗り方 | 積載物の固定と配分が中心 | 架装の重量・重心を前提に整理が必要 |
| 注意点 | 荷台側だけで判断しない（積み方で条件が変わる） | 構造図だけで作業可否を断定しない（仕様確認が必要） |
| 確認すべき仕様 | 型式・荷台仕様・固定ポイント | 型式・架装・装備（クレーン装置の有無と位置関係） |
よくある失敗例→回避策
- ⚠️ 失敗例：部品名だけ覚えて位置関係がつながらず、点検・相談が進まない
✅ 回避策：キャブ・シャーシ・荷台の3ブロックから説明して位置を揃える（位置が揃うと確認の順番も揃います） - ⚠️ 失敗例：平ボディ前提で考えて、架装の影響（重心・負担）を見落とす
✅ 回避策：構造図で追加装備が乗る場所を先に確認し、仕様差を確認する（「装備が増えるほど条件が増える」前提で整理する） - ⚠️ 失敗例：2t・3tで「積めるはず」と思い込み、制約で現場が回らない
✅ 回避策：構造図→確認項目→型式・架装・装備の仕様確認の順で判断する（可能でも注意が必要な条件がある前提で線引きする）
部品名を正確に揃えて整備や打ち合わせの会話を進めたい場合は、トラックの部位名称】車体各部の名前一覧で名称を一覧で確認しておくと、位置関係の説明が具体化しやすくなります。名称が揃うと、確認先（整備・架装先）への相談でも「どの部位の話か」が伝わりやすくなります。
費用感・レンタル/購入/外注の考え方（条件提示で安全に）
結論（Point）
費用は構造（装備）×用途×期間で変わるため、金額の断定ではなく「考え方」と「確認手順」で整理します。
理由（Reason）は、架装の有無や用途条件で必要な準備が変わり、見積もり条件が揃わないと比較が成立しないためです。例えばクレーン付きは「装備がある」だけで、運用条件（支持の取り方・作業内容）や準備（確認項目）が増えやすく、条件が揃っていないと金額差の理由が見えにくくなります。
費用の見方（考え方）
- ✅ 構造（装備）：架装が増えるほど確認項目や条件が増えやすい（装備の有無で前提が変わります）
- ✅ 用途：運ぶ・載せる・荷役など、求める作業で前提が変わる（必要装備や準備が変わります）
- ✅ 期間：短期は手配のしやすさ、長期は運用の安定が判断軸になりやすい（継続運用ほど条件整理が重要）
レンタル／購入／外注を分ける判断軸
- 🔍 期間：一時的か、継続的か（短期ほど条件の簡略化が優先されやすい）
- 🔍 作業頻度：日常的に使うか、限定的か（頻度が高いほど運用前提が重要）
- 🔍 必要装備：用途に必要な装備が明確か（装備が曖昧だと比較ができません）
- 🔍 仕様確認の負担：型式・架装・装備を確認できる体制があるか（確認できないと条件が揃いません）
注意（断定を避けるガード）
- ⚠️ 具体価格は地域・業者・仕様で変動するため、条件を揃えて見積もりで確認します（条件が揃わない比較は誤解の原因になりやすいです）
安全・法規・資格の注意（確認手順として設計）
結論（Point）
安全・法規・資格に関する判断は、構造理解だけで確定できません。構造図は確認の入口として使い、最終判断は仕様確認と現場ルールで行います。
理由（Reason）は、型式・架装・装備・作業内容で前提条件が変わるためです。断定はリスクを増やします。特にクレーン付きトラックは「荷役・吊り作業の有無」「定格荷重や作業半径の条件」「支持の取り方」などで必要な条件整理が変わり、資格・手順の扱いも状況で変わることがあります。
誤解されやすいポイントとして、「車両がクレーン付き＝必ず吊れる」「小型だから簡単」といった短絡は避け、作業内容と仕様が揃って初めて判断できる前提で整理します。
確認手順（ここでは手順のみ）
- 車両の仕様（型式／架装／装備）を確認する（装備の有無・位置・支持条件を揃える）
- 作業内容（積載・荷役・吊り作業の有無）を整理する（「何をするか」で確認項目が変わります）
- 不明点は事業者・整備・架装先に確認する（相談用の用語・部位を揃える）（必要に応じて公的機関やメーカー資料の一般的な確認先も参照する）
現場での最低限の注意（一般論）
- ✅ 現場ルール・事業者の指示に従う（ローカルルールが優先される場面があります）
- ✅ 構造理解は安全の一部であり、安全を保証するものではない（最終判断は手順と条件で行う）
FAQ（簡潔回答）
Q：構造図どおりに車両は作られている？
A：基本は共通です。メーカー・型式・架装で差が出るため、構造図は基本理解に使い、実車の仕様確認で差を埋めます。次に確認すべきポイントは、車検証や架装銘板などで「型式・装備」を揃え、構造図のどのブロックに差が出ているかを見分けることです。
Q：平ボディとクレーン付きトラックは何が一番違う？
A：架装がシャーシ側に影響する点です。追加装備が乗る位置を構造図で確認し、型式・架装・装備の仕様を確認します。次に確認すべきポイントは、架装の位置と支持条件（アウトリガー有無など）が、運用の前提を変えていないかを整理することです。
Q：2tと3tは構造的に何が違う？
A：小型ほど積載制約の影響が判断に直結しやすい点です。フレームと荷重の乗り方を意識し、仕様差を確認します。次に確認すべきポイントは、同じ用途でも「積む位置」「追加装備」「荷重配分」で条件が変わるため、前後・左右の偏りが出ていないかを確認することです。
Q：部位名称が覚えられない
A：キャブ・シャーシ・荷台の3ブロックで位置関係を先に揃えると、名称が整理しやすくなります。次に確認すべきポイントは、部位名を丸暗記するより「どのブロックの、前後左右どこか」を添えて言える状態にすることです。
Q：故障原因の特定に使える？
A：位置関係の当たりを付ける用途には使えます。最終判断は整備や事業者の確認が必要です。次に確認すべきポイントは、症状の出る位置・条件（走行中／停止中、積載の有無など）を揃え、相談時に「場所と状況」をセットで伝えることです。
まとめ & CTA（要点→次の行動）
要点まとめ
- ✅ キャブ・シャーシ・荷台の3ブロックで全体像を固定すると構造図が読めます
- ✅ 主要部品は「位置」と「役割」を結び付けて整理します（断定ではなく確認の入口として使う）
- ✅ 用途差（平ボディ／クレーン付き）は追加要素が乗る位置で判断します（装備が増えるほど条件が増えやすい）
- ✅ 2t・3tは制約の影響が大きいため、仕様差の確認が重要です（荷重配分の前提で考える）
- ✅ 安全・法規・資格は手順として確認し、構造図だけで断定しません（作業内容と仕様を揃える）
次に取る行動（CTA）
自社（現場）で使うトラックの型式・架装・装備を確認し、構造図のどこに追加要素があるかをチェックしてください。次に、作業内容（積載・荷役・吊り作業の有無）を整理してから、必要な確認先に相談すると判断がブレにくくなります。
