【トラックの部位名称】車体各部の名前一覧

トラック全体の仕組みや各部のつながりから確認したい場合は、【トラックの構造】図解でわかる基本構成と仕組みをご覧ください。

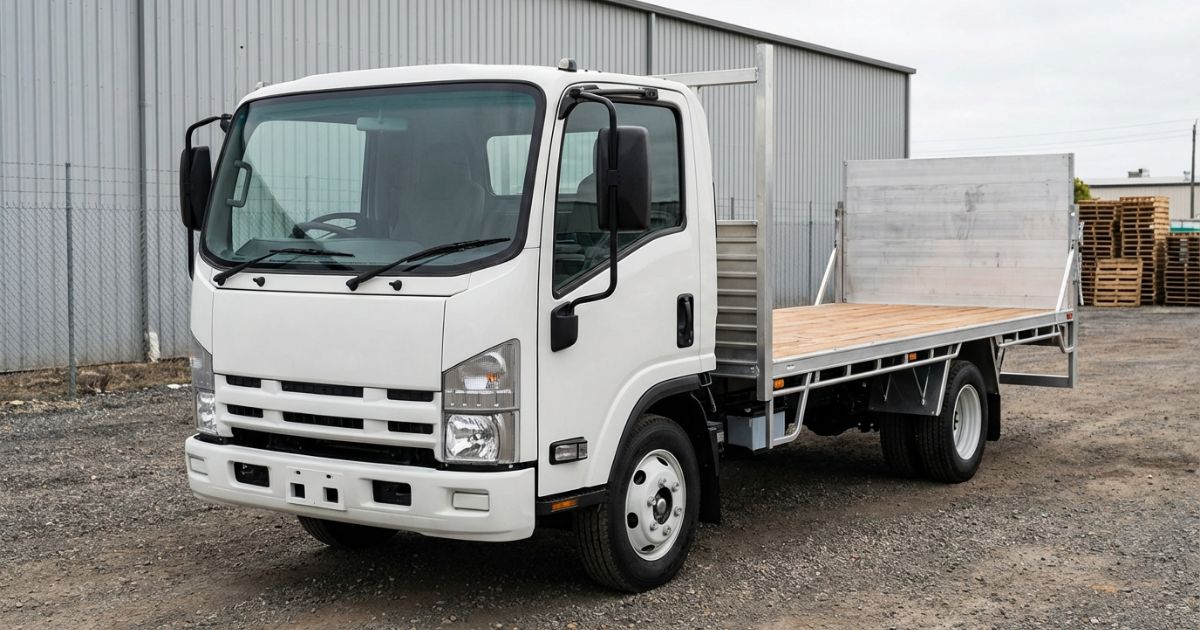

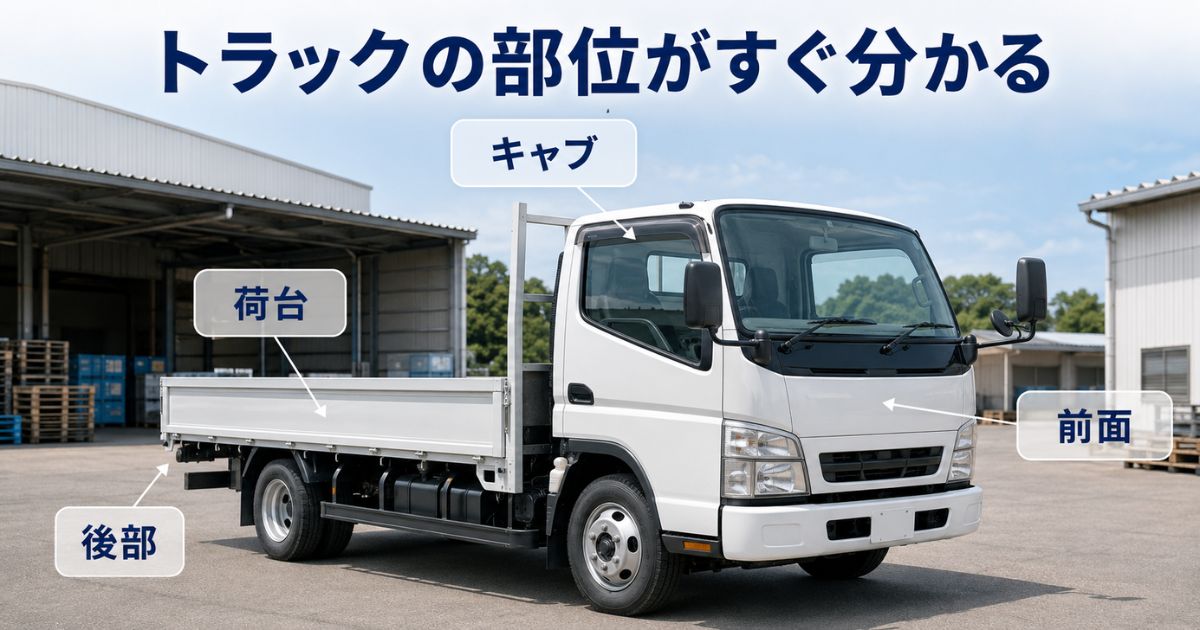

トラックの部位名称を外観図で確認

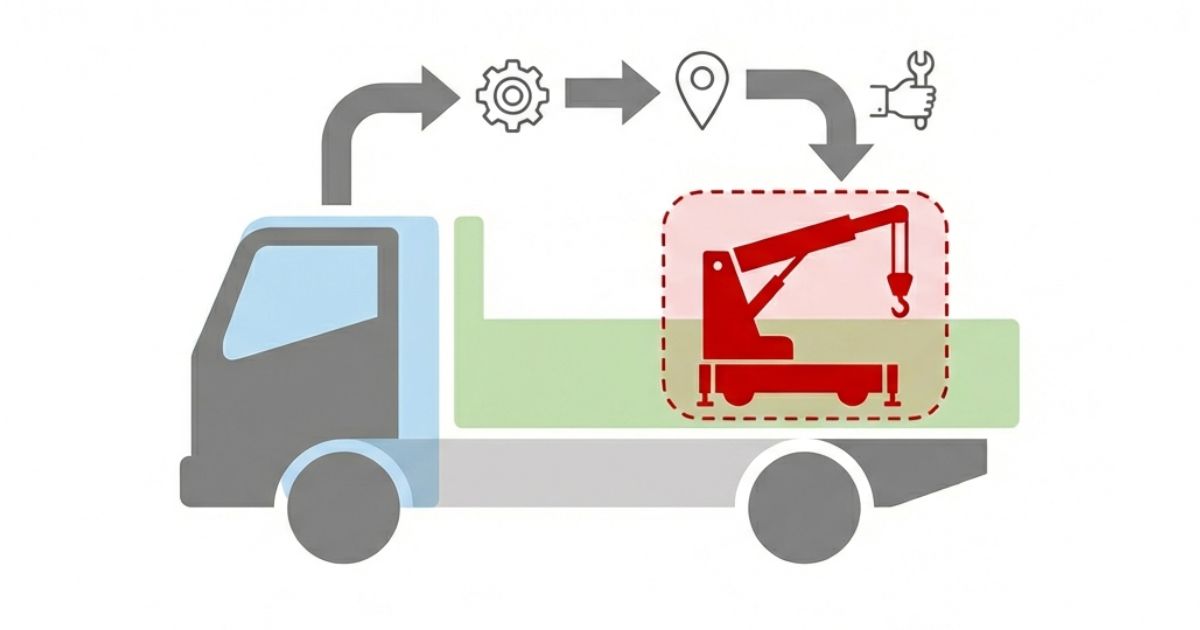

トラックの外観は、車両前面、キャブ、シャシー、荷台、車両後部に分けると名称を探しやすくなります。クレーン付きトラックでは、これらにクレーン架装が加わります。

側面図や上面図などで主要部品の位置を確認したい場合は、【トラックの構造図】主要部品の位置関係を整理で確認できます。

車両前面・キャブ周辺の部位名称

キャブは、トラック前部にある運転者・乗員のための構造部分です。室内のシート、収納、空調、居住性を説明するときは「キャビン」と呼ぶことがあります。実務では近い意味で使われるため、修理や見積では対象部位も併記すると伝わりやすくなります。

キャブ幅の代表的な区分

一般社団法人日本自動車工業会が紹介する国内向けトラックの基本的な区分例では、キャブ幅は次のように整理されています。

キャブオーバー、ボンネット型、標準幅、ワイド幅など、キャブ構造と種類の違いは、【トラックのキャブ】キャブ構造と種類の違いで整理しています。

左側の視界やミラーステーの調整方法を確認したい場合は、【トラックの左ミラーステー調整】視界確保の方法をご覧ください。

車両側面・車体下部の部位名称

シャシー（シャーシ／車台）は、キャブ、エンジン、駆動系、足回りなどを含めた車台側の総称として使われることがあります。フレームは、その中でもキャブや荷台を支える骨格部分です。

一般的なトラックでは、サイドレールとクロスメンバーを組み合わせたラダーフレームが広く使われます。フレームの補強、荷重の伝わり方、腐食や亀裂の見方は、【トラックのフレーム】構造と強度の考え方で確認できます。

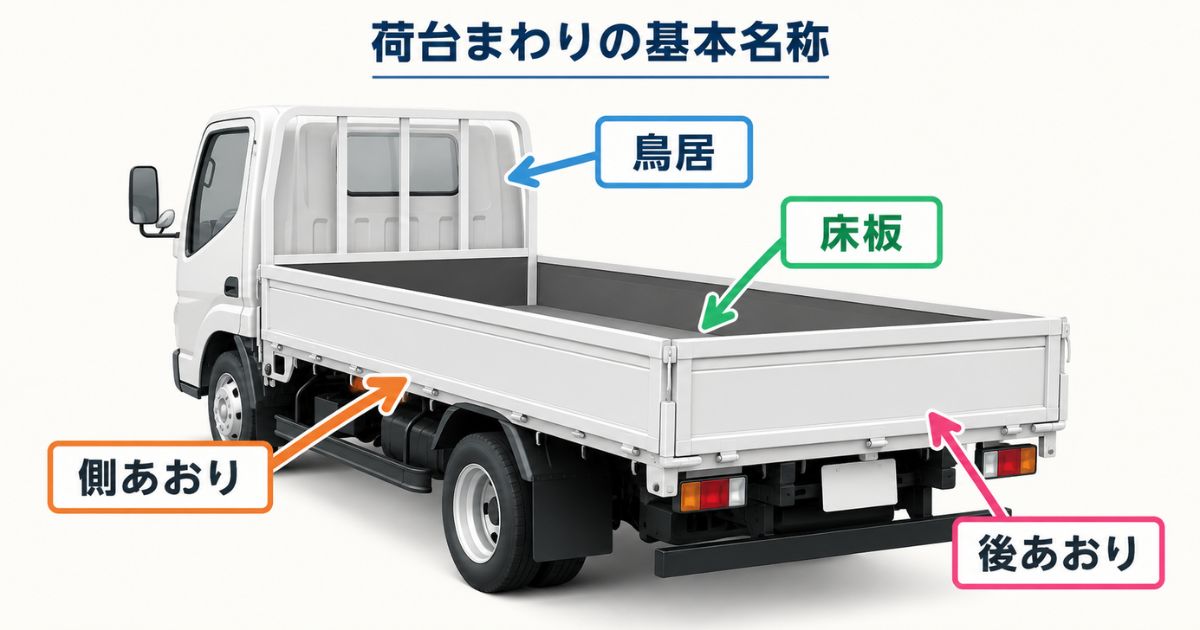

平ボディの荷台周辺にある部位名称

平ボディは荷台の構成が外から見えやすく、鳥居、あおり、床板などの基本名称を覚えるのに適しています。ただし、荷台の構造や呼び方は架装メーカーや仕様によって異なる場合があります。

平ボディ寸法の特定仕様の一例

荷台寸法は車格の通称だけでは決まりません。次は、いすゞエルフの特定仕様について公式に公表された一例です。

トラック後部の部位名称

トラック後部では、「後ろ」「リヤ」「テール」といった呼び方が混在します。修理や見積では、左右と灯火の種類まで特定すると誤解を減らせます。

現場での呼び方を書類向けに具体化する例

クレーン付きトラックで追加される部位名称

クレーン付きトラックでは、車両本体、荷台、クレーン架装を分けて確認します。古河ユニックの代表的な積載形トラッククレーンの公式資料には、クレーン各部の名称として18項目が示されています。

部位名称を間違えずに伝える方法

修理、見積、部品注文、社内連絡では、名称だけでなく位置と状態を組み合わせて伝えます。左右は、車両が前進する方向を向いた状態を基準にします。

写真は全景と近接の最低2枚を用意する

• 1枚目：車両全体と対象部位の位置が分かる全景写真
• 2枚目：破損、変形、漏れなどの状態が分かる近接写真

必要に応じて、車名、年式、型式、車台番号、架装メーカー、クレーン型式、発生時期、発生した状況も添えます。ナンバープレート、車台番号、社内管理番号などが写真に写る場合は、社外へ送る前に情報の取扱いを確認してください。

現場呼称と書類向け表現の比較

部位名称と部品名称の違い

部位名称は車体上の場所を確認するための言葉、部品名称は機械部品や交換対象を特定するための言葉です。目的を分けると、似た記事や用語を迷わず使い分けられます。

エンジンやミッションなど、点検・交換対象となる装置の名称は、【トラックの部品名称一覧】主要パーツまとめで整理しています。

トラックの部位名称に関するFAQ

まとめ

トラックの定義、種類、用途から確認したい場合は、【トラックとは】意味・定義・種類・用途を初心者向けにわかりやすく解説をご覧ください。

出典・参考情報
