【2tユニックの能力不足】当日に起きる失敗パターン

2tユニックは最大吊り上げ荷重だけでは選べない

2tユニックの能力不足は、最大クレーン容量と、実際の作業半径で使用できる定格総荷重を混同したときに起こりやすくなります。

「最大2.93t」と表示されていても、2.93tを車両の周囲すべての位置で吊れるわけではありません。作業を計画するときは、クレーンの型式と性能表を確認し、実際の吊り位置に対応する数値を使います。

「2.93t×1.6m」が意味すること

「2.93t×1.6m」は、所定の条件で、作業半径1.6mの位置における空車時最大クレーン容量を示す表記です。

この数値だけを見て、「2.93tまでなら、ブームが届く範囲のどこでも吊れる」と判断することはできません。作業半径が伸びると、クレーンにかかる転倒方向のモーメントが大きくなるため、性能表上の定格総荷重は小さくなります。

作業半径はブーム長ではなく水平距離

作業半径は、クレーンの旋回中心からフック中心までの水平距離です。車体側面、荷台の端、アウトリガーの先端から荷物までの距離ではありません。

また、ブームの長さと作業半径は同じではありません。ブームの起伏角度や伸縮状態によって、同じブーム長でも作業半径は変わります。

• 吊り始める位置だけで判断しない
• 旋回中に通過する位置も確認する
• 荷を降ろす位置まで含める
• 一連の作業で最も遠くなる位置を基準にする

車両から荷物までのおおよその距離だけを伝えるのではなく、旋回中心を基準にした水平距離を手配元へ共有することが重要です。

通称の「2tユニック」だけでは能力を判断できない

「2tユニック」は、一般に2tクラスのトラックを基にしたクレーン付き車両を指す通称です。車両の呼び方だけでは、搭載されているクレーンの型式や能力は分かりません。

同じ2tユニックと呼ばれる車両でも、次の条件が異なることがあります。

• クレーンのメーカーと型式
• 2.63t吊りまたは2.93t吊りなどの仕様
• 3段、4段、5段、6段などのブーム段数
• アウトリガーの最大張り出し幅
• 標準張り出し、ワイド張り出しなどの仕様
• 架装されている車両の車格と最大積載量

配車時には「2tユニックをお願いします」だけで終わらせず、荷物重量、作業半径、必要な高さ、設置条件を伝え、適合する型式を確認します。

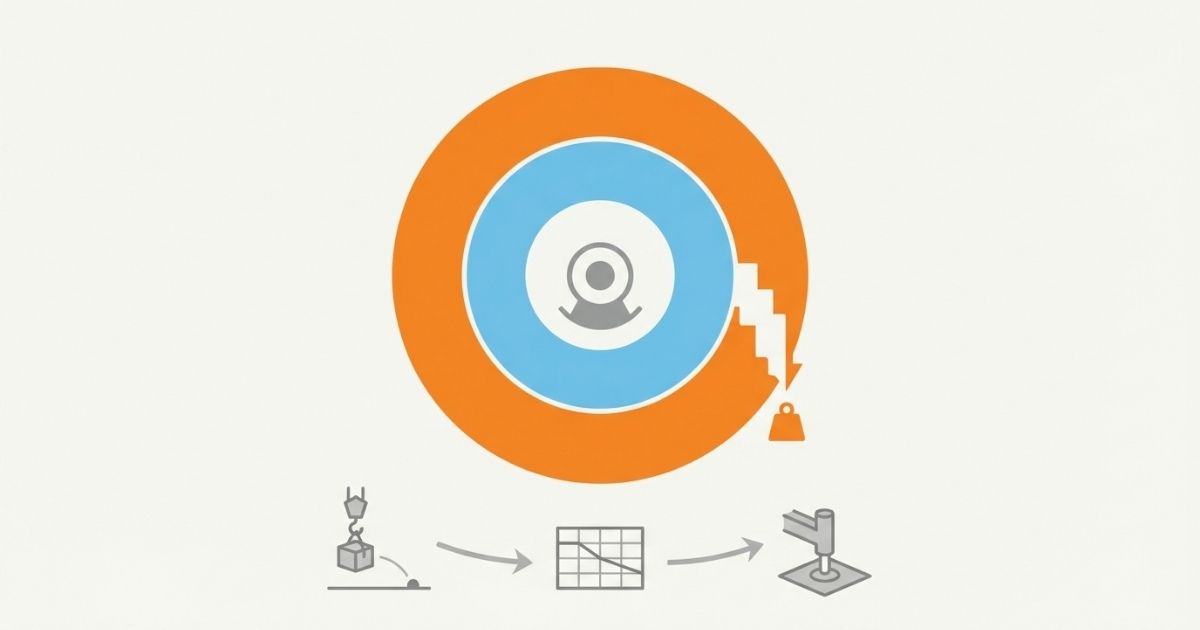

作業半径が伸びると吊り能力はどれだけ下がる？

作業半径が伸びるほど、使用できる空車時定格総荷重は小さくなります。代表的な小型トラック架装用クレーンの公式諸元を見ると、最大作業半径では近距離時の最大クレーン容量より大幅に小さくなることが分かります。

小型トラック架装用クレーンの代表値

次の表は、古河ユニックURG290AシリーズとタダノZX290シリーズの公式諸元を基に、ブーム段数別の代表値をまとめたものです。

4段クレーンの代表例では、最大作業半径時の約0.23～0.25tは、近距離時の最大値2.93tに対して計算上約8～9％です。ただし、すべての2tユニックが同じ割合になるわけではありません。

同じ4段・2.93t吊りでも、メーカーや型式によって数値に差があります。中古車や旧型車では現行型と仕様が異なる場合があるため、車両に付いている銘板と、その型式に対応した性能表を確認してください。

定格総荷重と実際の吊り荷条件の違い

能力を照合するときは、荷物本体の重量だけを確認して終わらせないことが重要です。

実際の作業では、荷物本体に加えて、フック、玉掛けワイヤー、ベルトスリング、シャックルなどを使用します。使用する用具と重量を整理し、メーカーの性能表や取扱説明書に記載された定格総荷重の定義と照合します。

重量が不明な荷物や、内部に残留物がある容器などは、見た目だけで重量を推定せず、図面、銘板、納品書、計量結果などで確認します。

最大作業半径と最大地上揚程は別の条件

最大作業半径は、旋回中心からフック中心までの最大水平距離です。一方、最大地上揚程は、フックを上げられる高さを示します。

この2つは別のブーム姿勢で得られる数値です。「最大地上揚程が約10mだから、車両から10m離れた場所でも同じ重量を吊れる」という意味ではありません。

高い位置へ届くことと、遠い位置で重い荷物を吊れることは別の条件です。高さと水平距離の両方が必要な現場では、作業半径－揚程図と定格総荷重表を組み合わせて確認します。

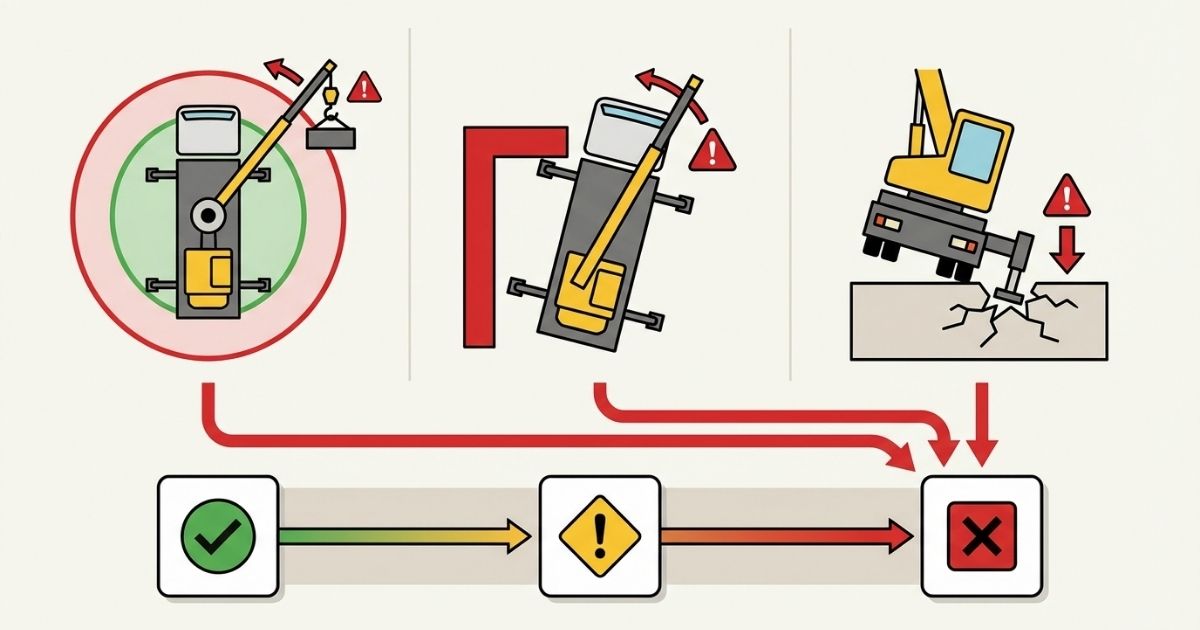

当日に能力不足が判明する5つの失敗パターン

能力不足は、クレーンの性能が低いことだけで起こるわけではありません。手配時に伝えた条件と、実際の現場条件が違っている場合にも発生します。

最大吊り上げ荷重を全範囲で使えると思った

失敗例：「2.93t吊り」と聞き、1t程度の荷物ならどの位置でも吊れると考えて4段クレーンを手配したところ、荷降ろし位置が約8m先で能力が足りなかった。

原因：近距離での最大クレーン容量と、作業半径別の定格総荷重を混同しています。

回避策：最も遠い吊り位置の作業半径を先に求め、その位置に対応する性能表上の数値を確認します。

荷物本体の重量しか確認しなかった

失敗例：荷物本体の重量だけを手配元へ伝え、作業当日に使用する玉掛け用具や付属品を含めると条件に余裕がなくなった。

原因：実際に吊り上げる条件を整理せず、荷物本体の公称重量だけで判断しています。

回避策：使用するフック、ワイヤー、ベルトスリング、シャックルなどを事前に整理し、該当型式の性能表と取扱説明書に従って照合します。

最も遠い吊り位置を作業半径に含めなかった

失敗例：車両を置く予定位置から荷物までの距離だけを伝えたものの、旋回後の荷降ろし位置がさらに遠く、途中で能力不足になった。

原因：吊り始める位置だけを基準にし、旋回中や荷降ろし位置を含む最遠条件を確認していません。

回避策：「どこから、どの経路を通り、どこへ置くか」を図面や写真に書き込み、作業全体で最も遠い位置を基準にします。

当日に吊り位置や設置位置が変わった場合は、その時点で作業半径と性能表を再確認します。条件変更後の作業順序は、条件変更時の再確認を含む安全な積み降ろしの流れで確認してください。

最大揚程と最大作業半径を混同した

失敗例：最大地上揚程が約10mあるため、車両から約10m先まで作業できると判断した。

原因：高さを示す最大地上揚程と、水平距離を示す最大作業半径を同じ数値として扱っています。

回避策：必要な高さは作業半径－揚程図で確認し、その姿勢に対応する定格総荷重を性能表で確認します。

クレーンでは吊れても荷台に積めなかった

失敗例：クレーンの吊り能力は満たしていたものの、荷物を荷台へ積むと車検証上の最大積載量を超えることが分かった。

原因：クレーンの吊り能力と、車両の最大積載量を同じ制限だと考えています。

回避策：吊り上げ作業はクレーンの性能表、運搬は車検証の最大積載量で別々に確認します。「2tトラック」や「2tユニック」という呼び方だけで積載可能重量を決めないでください。

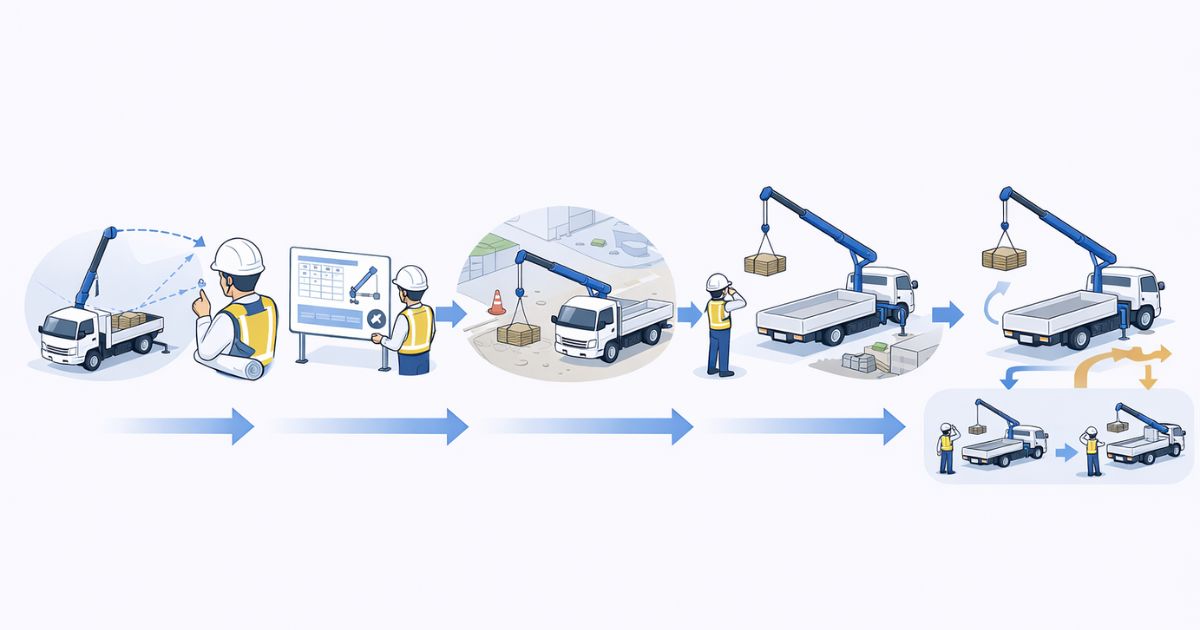

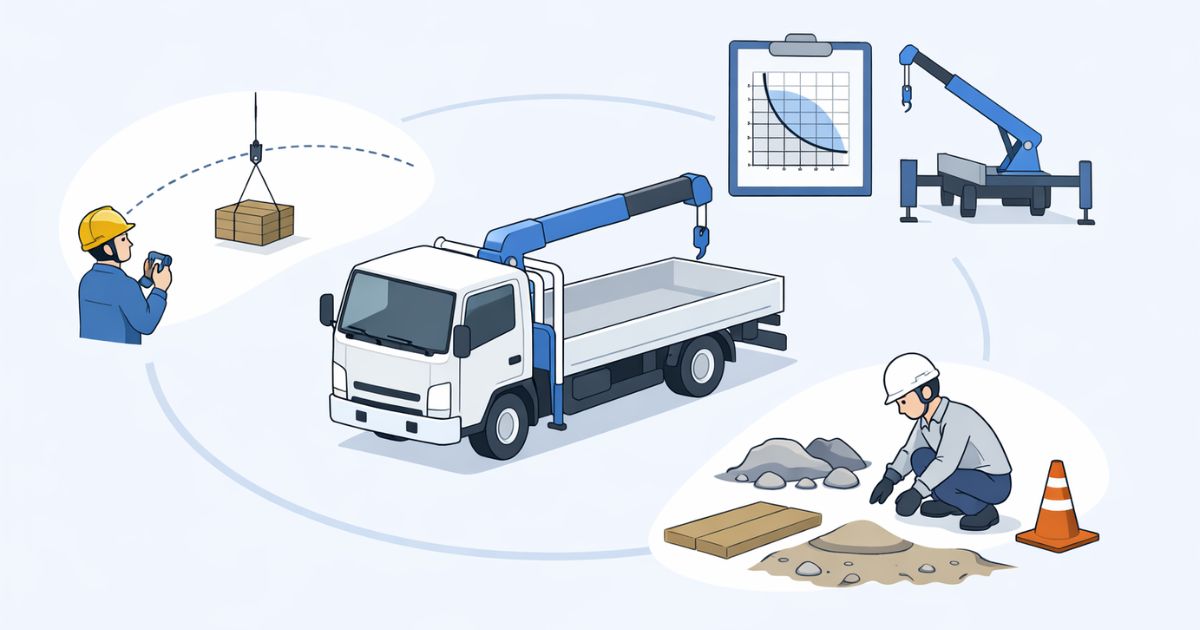

手配前に確認する数値と条件

能力不足を防ぐには、手配元へ「荷物は約何kg」「現場は狭い」と伝えるだけでは不十分です。車両、荷物、吊り位置、設置条件を一組の情報として共有します。

荷物と玉掛け用具などを含む吊り上げ条件

荷物の重量、形状、重心、吊り点を確認します。重量は推測ではなく、荷物の銘板、図面、仕様書、納品書、計量結果などを基に整理します。

手配元へ伝える情報には、次の項目を含めます。

• 荷物本体の重量
• 縦、横、高さなどの外形寸法
• 重心位置
• 吊り点の位置と数
• 使用予定の玉掛け用具
• 荷物を分割できるか

最も遠い吊り位置の作業半径

現場写真や平面図に、車両の設置位置、吊り始める位置、旋回経路、荷降ろし位置を書き込みます。

吊り始める位置より荷降ろし位置が遠い場合は、荷降ろし位置を基準にします。旋回中にフックがさらに遠くなる場合は、その位置も確認対象です。

正確な旋回中心が分からない場合は、車両寸法だけで無理に計算せず、現場図面と写真を手配元へ渡し、配車予定車両を基に確認してもらいます。

クレーンの型式とブーム段数

クレーンのメーカー名だけではなく、銘板に記載された型式まで確認します。同じメーカーの2.93t吊りでも、3段と6段では最大作業半径や最大半径時の能力が異なります。

確認する情報は次のとおりです。

• クレーンメーカー
• 正確な型式
• ブーム段数
• アウトリガー仕様
• 該当型式の性能表
• 取扱説明書に記載された制限条件

アウトリガー条件と設置スペース

性能表上の能力を使うには、その数値の前提となるアウトリガー条件を満たす必要があります。現場が狭く、アウトリガーを必要な位置まで張り出せない場合は、想定していた能力を使用できない可能性があります。

設置場所では、次の条件を確認します。

• アウトリガーを張り出せる幅
• 車両を水平に設置できるか
• 側溝、地下空洞、埋め戻し部分がないか
• 建物、塀、電線、樹木との干渉がないか
• 吊り荷の移動範囲と作業員の退避場所を確保できるか

必要な幅や作業空間の考え方は、アウトリガーを張り出せる設置スペースの目安で確認できます。

車検証の最大積載量

荷物を荷台へ積んで運搬する場合は、クレーンの性能表だけでなく車検証も確認します。

最大積載量は、車両の架装、荷台、クレーン装置などの重量によって異なります。同じ2tクラスの車両でも、すべてが最大2,000kgを積めるとは限りません。

資格者、天候、搬入経路、誘導員、玉掛け用具などを含む準備全体は、配車前から作業開始までの確認事項で整理してください。

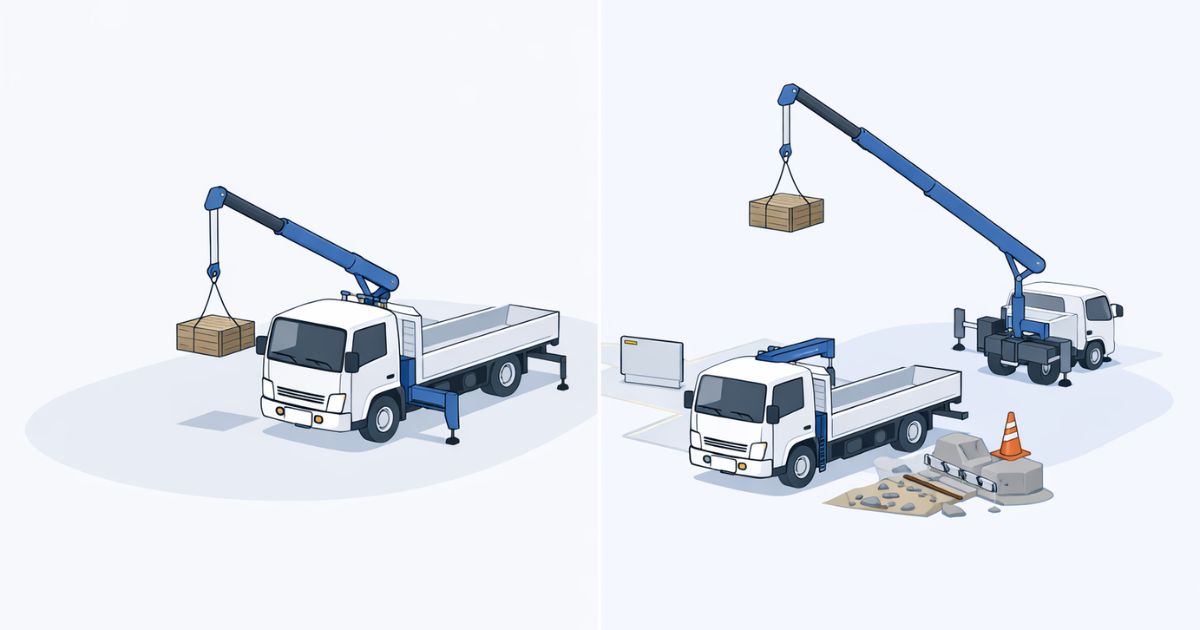

能力が足りない場合の切り替え順

性能表を確認して能力が足りない場合は、無理に続行するのではなく、作業半径を短くする方法から順番に検討します。

車両を近づけて作業半径を短くする

作業半径を短くできれば、性能表上で使用できる定格総荷重が大きくなる可能性があります。

ただし、車両を近づけることでアウトリガーの張り出し幅が不足したり、建物や電線へ接近したりする場合は、単純な位置変更では解決しません。

1. 車両の設置位置を荷物へ近づけられるか確認する
2. 吊り始める位置を変更できるか確認する
3. 荷降ろし位置を変更できるか確認する
4. 変更後の作業半径を再計測する
5. 変更後の条件で性能表を再確認する

荷物や作業工程を分ける

荷物を安全に分割できる場合は、1回当たりの吊り上げ条件を軽くできることがあります。現場内で一度仮置きし、作業工程を分ける方法もあります。

ただし、分割によって荷物の強度や品質へ影響が出るもの、組立状態でなければ吊れないものは、無理に分解しないでください。荷物の製造者や現場責任者へ確認します。

より能力に余裕がある車両へ変更する

配置変更や作業分割をしても能力が足りない場合は、より余裕のあるクレーンまたは車両へ変更します。

車両を大きくすれば必ず解決するわけではありません。大型化すると車幅、全長、アウトリガー張り出し幅も大きくなり、現場へ進入できない場合があります。変更後の車両についても、作業半径、性能表、設置スペースを一組で確認します。

配置や車両を変更しても成立しない場合は、2tユニックを使用しない方がよい現場条件に該当しないか確認してください。

条件を確認できない場合は作業を始めない

クレーンの型式が分からない、性能表を確認できない、荷物重量が不明、地盤状態を判断できないといった場合は、能力が足りると推測して作業を始めないことが重要です。
