【4tトラックの最小回転半径】旋回の目安と狭所のリスク

4tトラックの最小回転半径は、代表的な車両で約6～8mが目安です。いすゞフォワードのGVW8t級平ボディ完成車の公開諸元には、ホイールベースやキャブによって5.8～7.6mとなる仕様例があります。ただし、最小回転半径の2倍と同じ広さがあっても、車体全体が必ず安全に転回できるという意味ではありません。

最小回転半径は最外側タイヤの軌跡を基準にした数値です。実際の進入・転回可否は、型式、ホイールベース、全長、全幅、オーバーハング、ミラーや架装の張り出し、旋回軌跡図に加え、入口・曲がり角・転回場所の障害物と切り返し余地を照合して判断します。

この記事では、4tトラックの配車や搬入を検討する方に向けて、代表的な数値、半径と転回スペースの違い、車両仕様で差が出る理由、現場での確認手順を整理します。4tトラックの定義や積載量、免許、用途を先に整理したい場合は、4トントラックのサイズ・積載量・免許をまとめて確認すると全体像をつかめます。

4tトラックの最小回転半径は約6～8mが目安

※本文の図解は位置関係を説明する模式図です。実車の寸法や通過範囲を測れる、縮尺付きの車両外観図・旋回軌跡図ではありません。

4tトラックと呼ばれる中型車の最小回転半径は、代表的な車両で約6～8mです。ただし、「4t」は車両の通称であり、同じ名称でも標準、ロング、ワイド、キャブ、架装などの仕様が異なります。配車や搬入の判断では、一般値だけでなく、実際に手配する車両の主要諸元を確認してください。

4tクラスの公式諸元例

いすゞフォワードの平ボディ完成車・GVW7.5～8t級の公式諸元から、GVW8t級・リーフサスペンションのFRR90S4型を取り上げます。下表は資料1ページのフルキャブと、5ページのショートキャブの例です。ホイールベースが長くなるにつれて、最小回転半径も大きくなる傾向を確認できます。

上表の最小回転半径5.8～7.6mを2倍すると、直径は11.6～15.2mです。この換算で分かるのは、最外側タイヤが描く円の直径です。車体外周や障害物との安全余裕を含む転回スペース、交差点で必要な道路幅を示す数値ではありません。

標準・ロングで数値が変わる理由

一般には、ホイールベースが長い車両ほど最小回転半径が大きくなり、小回りに必要な空間も増える傾向があります。一方、「標準」「ロング」「ワイド」という呼称だけでは、最小回転半径を確定できません。同じ呼称でも、キャブ形式、架装メーカー、車型などによりホイールベースや車体寸法が異なるためです。

最小回転半径の意味｜直径や転回スペースとの違い

最外側タイヤの軌跡を基準にする数値

最小回転半径は、ハンドルを最大限に切って低速で円を描くように旋回したときに、最外側のタイヤが描く軌跡の半径を表す数値です。一般に数値が小さいほど小回りしやすい傾向がありますが、車体前端の角や荷台後端、ミラーが描く軌跡を直接示すものではありません。

そのため、最小回転半径は車両同士の取り回しを比較する目安にはなりますが、入口や交差点を通過できるかを単独で判定する数値にはなりません。4tトラックの運転リスク全体は、4tトラックの運転で注意したい内輪差・死角・車幅感覚を確認すると整理できます。

道路運送車両の保安基準第6条では、自動車の最小回転半径は「最外側のわだちについて12m以下」と定められています。この12mは基準上の上限であり、4tトラックの一般的な最小回転半径や、転回に必要な道路幅を示す数値ではありません。

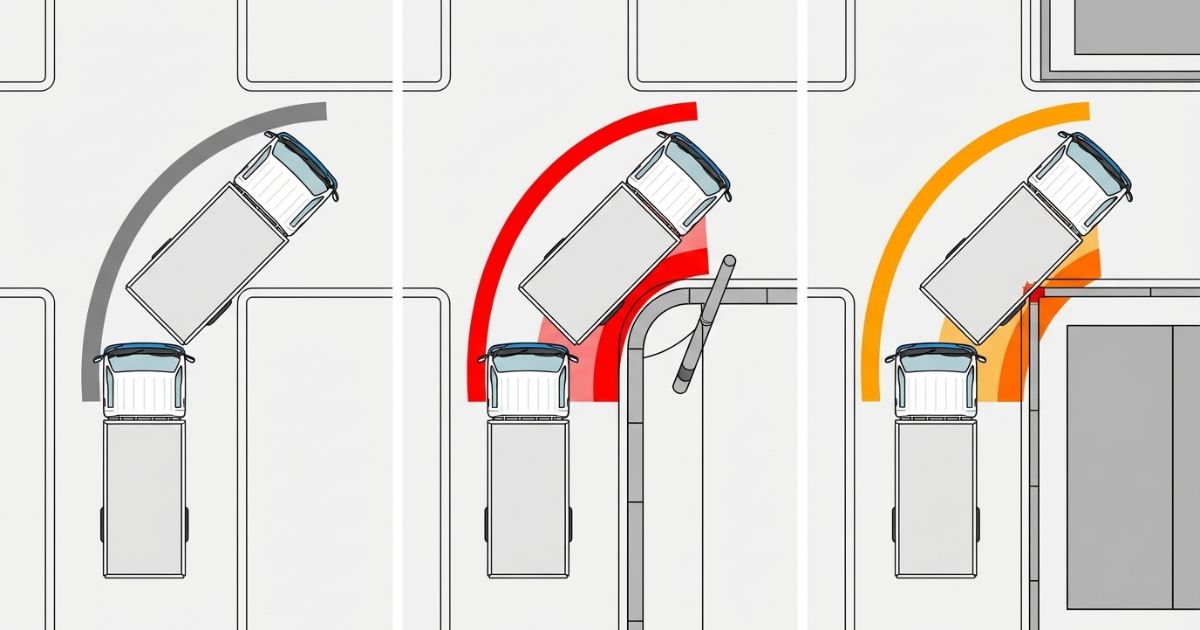

半径6.5mでも直径13mで必ず回れるわけではない

最小回転半径が6.5mなら、単純な直径は13mです。しかし、直径13mの円形空間があるだけで必ず転回できるとは限りません。実際には、次の要素が車体の通過範囲を広げたり、理想の旋回ラインを妨げたりします。

• 車体前端が外側へ張り出す動き
• 後輪より後ろの車体や荷台が外側へ振り出す動き
• 後輪が前輪より内側を通る内輪差
• ミラー、あおり、ウイング、冷凍機などの張り出し
• 縁石、塀、電柱、植栽、駐車車両との安全余裕
• 段差や側溝によって、必要な位置まで車両を寄せられない条件

最外側タイヤの円を基準にしつつ、前輪・後輪・車体前端・車体後部がそれぞれどこを通るかを確認します。直径の計算だけで終わらせず、車体の通過範囲を示す旋回軌跡図と現場寸法を照合してください。

据え切りを前提に必要な空間を詰めない

最小回転半径は最大操舵時の数値で、曲がり始めから曲がり終わりまでの軌跡をすべて表すものではありません。停止したままハンドルを回す「据え切り」ができることを前提に、入口や角の余裕を詰めないでください。ハンドルを切りながら車両が進む区間と、ハンドルを戻す区間にも通過空間が必要です。

具体的な操舵方法は車両の取扱説明書に従い、進入時の車体の向き、ハンドルを切り始める位置、停止・切り返しの位置まで確認します。

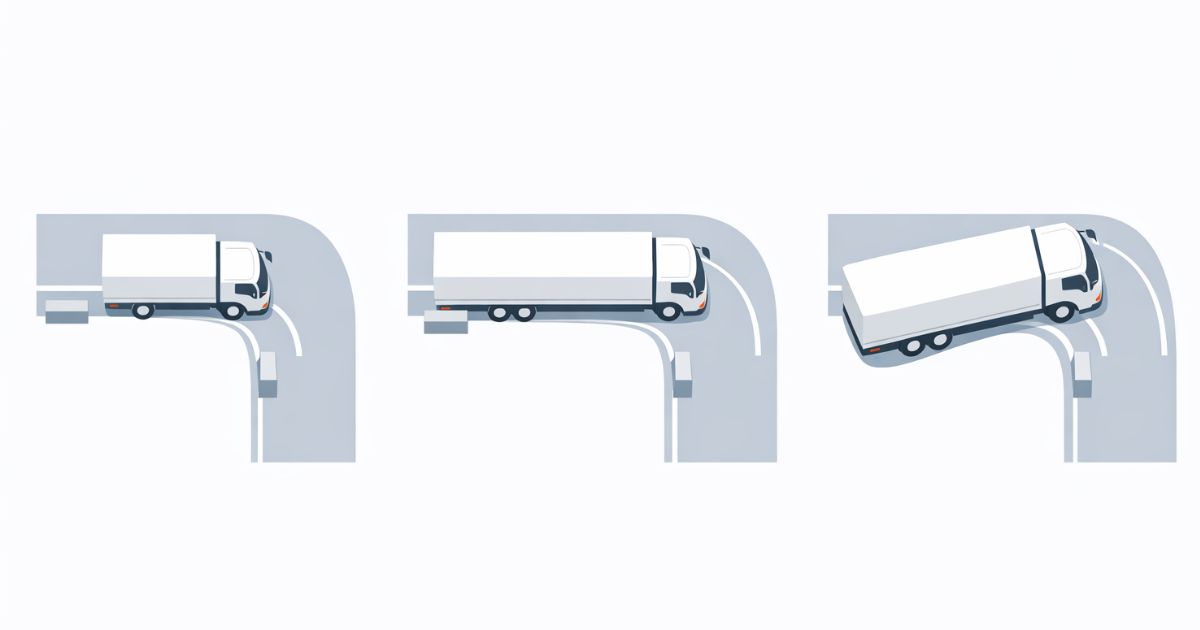

同じ4tトラックでも回転半径と通過範囲が違う理由

ホイールベース

最小回転半径の差を考えるうえで、特に確認したいのがホイールベースです。ホイールベースは前輪軸と後輪軸の間隔を指し、一般に長いほど、同じ角度を曲がるために広い空間が必要になります。

ただし、最小回転半径はホイールベースだけで決まりません。前輪の操舵角、タイヤ、サスペンション、車型なども影響するため、ホイールベースから数値を推測して確定せず、主要諸元表の記載を確認します。

全長と前後オーバーハング

全長が長い車両や、車軸から車体端までのオーバーハングが長い車両は、旋回時に前端や後端が大きく動きやすくなります。最小回転半径が近い車両同士でも、荷台後端の振り出し範囲が同じとは限りません。

車両全長、ホイールベース、オーバーハングの違いは、全長やホイールベースが取り回しに与える影響を確認すると判断しやすくなります。

全幅・ミラー・架装

ワイド車は、最小回転半径が標準幅車と同程度でも、車体外側と障害物との余裕が小さくなりやすい点に注意が必要です。諸元表の全幅に加え、ミラー、ウイング、冷凍機、あおりなど、実際に張り出す部分も確認します。

門扉や狭路の通過判断では、全幅やミラーを含めた狭路の通過余裕を確認することが必要です。

タイヤ・操舵角・車型

タイヤサイズ、前輪の最大操舵角、サスペンション、キャブ形式なども、最小回転半径に影響します。また、平ボディ、バン、ウイング、冷凍車などでは、同じシャシーでも架装後の外形や後部の張り出しが異なります。

「4t標準」「4tロング」という発注名だけで判断せず、型式、車型、ホイールベース、最小回転半径、完成車寸法を一組として確認してください。

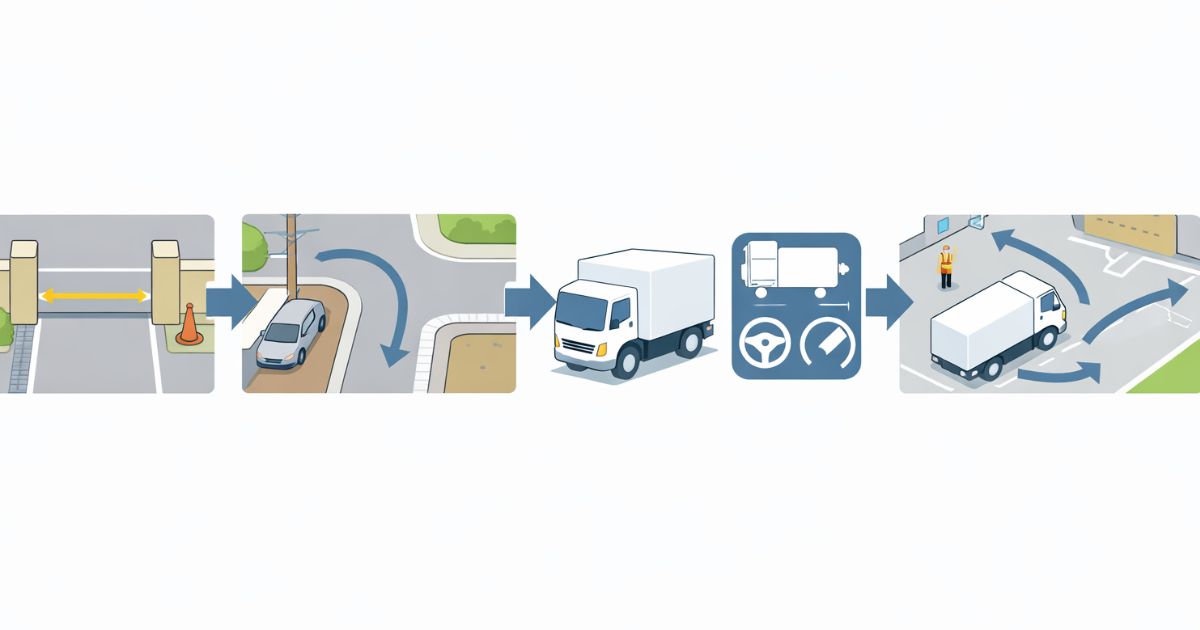

最小回転半径と現場の旋回空間を照合する手順

手順1　手配車両の諸元を確認する

最初に、実際に入場する車両を特定します。「4t車」という情報だけでは、必要な旋回空間を判断できません。配車先、レンタル会社、運送会社などへ、次の項目を確認してください。

諸元表は、手配車両と同じ型式・車型を探し、キャブとホイールベースが一致する列の最小回転半径を読みます。隣の列にある別仕様の数値を拾わないようにしてください。車検証で確認した型式・全長・全幅と、対応する諸元表や完成車資料をそろえて照合します。

全長、ホイールベース、前後の張り出しをどこから測るかは、4tトラックの寸法図で測定位置を確認すると整理できます。

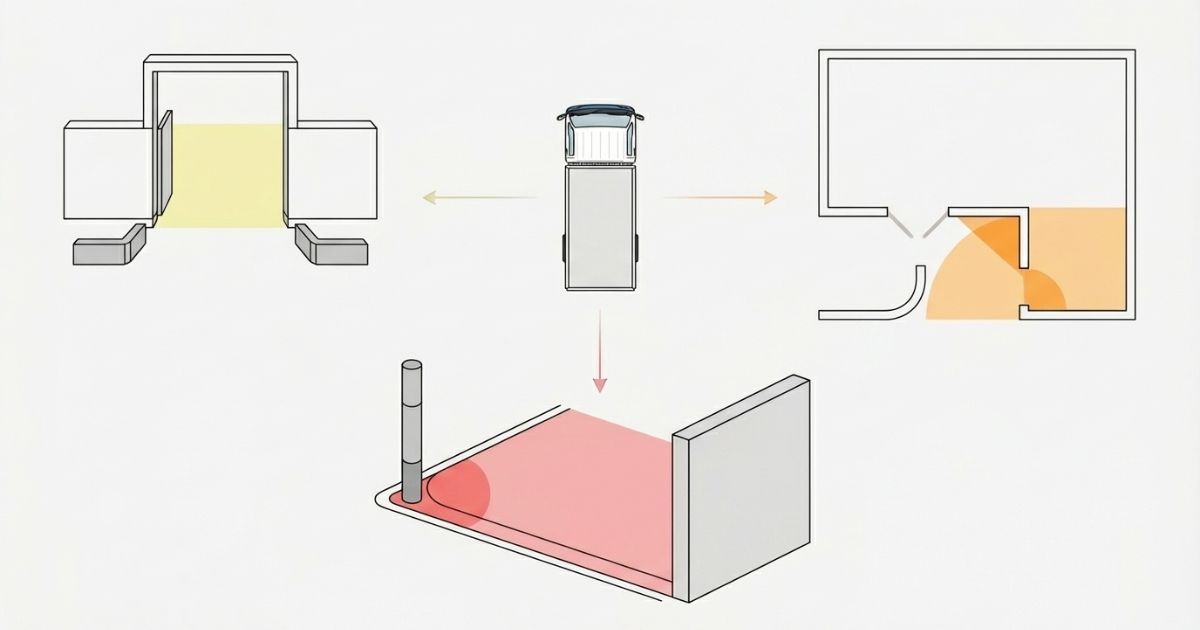

手順2　入口・曲がり角・転回場所を分けて確認する

進入路全体を一つの道路幅だけで判断せず、接触や停止が起きやすい場所ごとに確認します。

ここで集めた寸法は、最小回転半径だけでは足りない条件を補うためのものです。実際の右左折や入口で進む・止まる判断を整理する場合は、4tトラックが曲がれる道幅の確認と、進入を見合わせる判断基準を確認してください。

手順3　旋回軌跡図と現場図面を照合する

メーカーの旋回軌跡図が入手できる場合は、現場図面、実測寸法、写真と照合します。代表車型の図を使うときは、実際の型式、ホイールベース、全長、全幅が一致しているかを確認してください。代表図と実車が異なる場合、そのまま進入可否の根拠にはできません。

該当する車型の図が見つからない場合は、別車型の図で代用して進入を決めず、販売店や車両保有会社へ確認します。図面の縮尺をそろえ、前輪・後輪・車体後部の線を照合するときは、4tトラックの旋回軌跡図を現場平面図に重ねる手順を参考にしてください。

いすゞ自動車の旋回軌跡図に関する注意事項では、代表車型による直角旋回の図を用いて車両通過に必要な道路幅を検討する場合、1m以上を余裕幅として考慮するよう案内しています。これは同社資料を利用する際の条件で、すべての車両や現場に一律適用される法定値ではありません。最小回転半径へ1mを加えれば進入できる、という意味でもありません。現場の障害物、歩行者動線、路面、車両仕様に応じて、さらに余裕が必要になる場合があります。

最小回転半径だけでは判断できない接触リスク

内側では後輪の内輪差が発生する

右左折では、後輪が前輪より内側を通ります。入口の門柱や曲がり角の縁石に前輪が当たらなくても、後輪や荷台側面が接近することがあります。詳しい仕組みと対策は、4tトラックの内輪差の仕組みと確認ポイントで確認できます。

外側では前端や車体後部が張り出す

車体前端の角やミラーは、最外側タイヤの軌跡よりさらに外側を通る場合があります。また、曲がり始めには後輪より後ろの車体や荷台が、曲がる向きと反対側へ振り出すことがあります。内側だけに注意すると、外側の塀、電柱、駐車車両、歩行者へ接近するおそれがあります。

段差・側溝・駐車車両で理想の軌跡を通れない

旋回軌跡図上では通過できても、段差や側溝があると道路端まで寄せられず、必要な進入角度を作れないことがあります。駐車車両、資材、植栽などで外側の逃げが失われる場合も同様です。現場写真を確認するときは、道路幅だけでなく、実際にタイヤを通せる範囲を見ます。

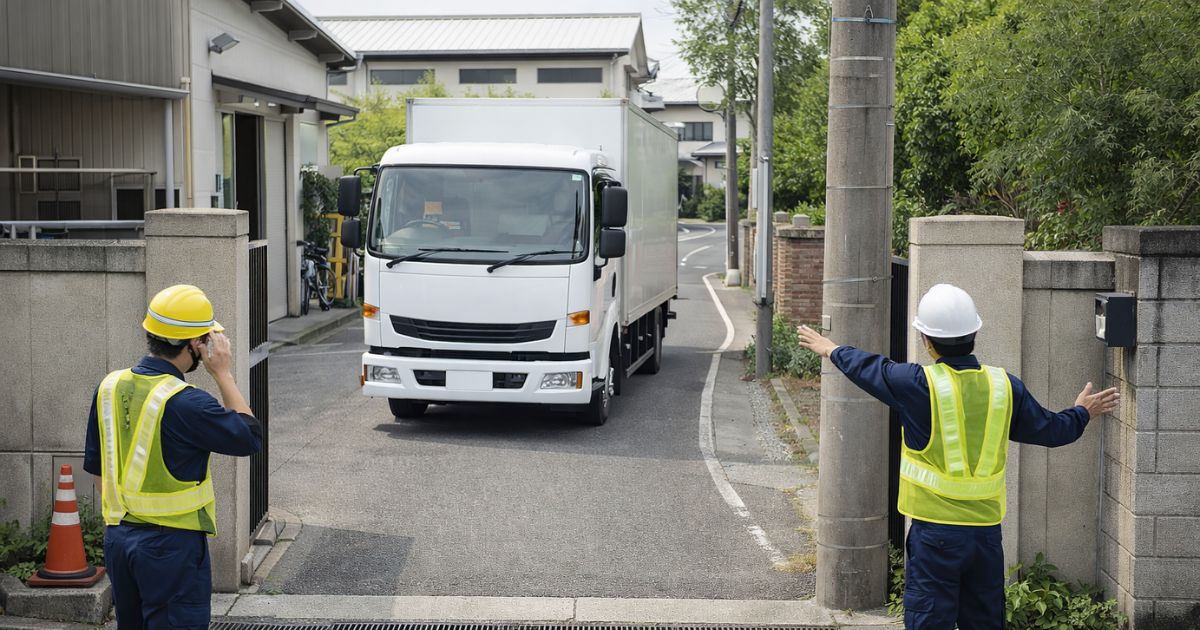

切り返しできても安全とは限らない

切り返し回数が増えるほど、後退時の死角、歩行者や自転車との交錯、誘導合図の不一致といったリスクも増えます。「何回か切り返せば入れる」という判断ではなく、後退距離、停止位置、誘導場所、退出方法まで決めてください。

右左折、狭路、バック、切り返しの具体的な確認行動は、狭路や切り返しで事故を減らす確認手順にまとめています。

進入や転回が難しい場合の判断

車両諸元と現場条件を照合しても十分な余裕を確認できない場合は、次の順番で代替方法を検討します。

1. 別経路を確認する：入口の向きや進入方向が変わるだけで、必要な旋回角度や障害物との位置関係が改善する場合があります。
2. 安全に切り返せる場所や転回場所を確保する：後退距離、停止位置、誘導者の立ち位置、退出方向まで決めます。
3. 車両を変更する：ホイールベースの短い仕様、標準幅車、または小さい車格を検討します。荷物の重量・寸法を満たすかも同時に確認してください。

余裕の有無を確認できない状態で進入を試すのではなく、型式と現場情報を揃えてから配車先や運行担当者と判断することが重要です。

4tトラックの最小回転半径でよくある質問

まとめ

4tトラックの最小回転半径は、代表的な車両で約6～8mが目安です。今回紹介した公開諸元例は5.8～7.6mで、直径へ単純換算すると11.6～15.2mです。ただし、その空間だけで車体全体が安全に転回できるとは限りません。

進入可否は、型式、ホイールベース、全長、全幅、オーバーハング、旋回軌跡図と、現場の入口・曲がり角・転回場所を照合して判断します。4tトラックの基本条件とあわせて整理し、余裕を確認できない場合は、経路や車両仕様を見直してください。

車両仕様を見直すときは、小回りだけでなく荷物が積めるかも合わせて確認します。4tトラックを選ぶときの寸法・積載量・搬入経路の確認へ戻り、手配条件を整理してください。
