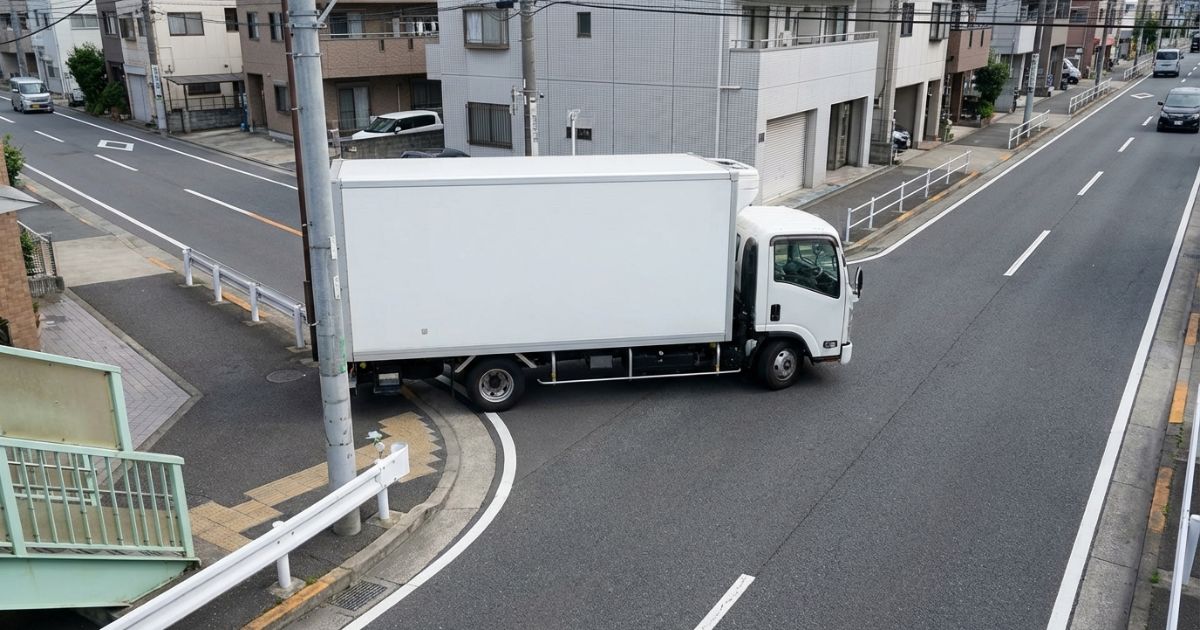

【4tトラックの軌跡図】内輪差・後輪の通り道を図で理解する

4tトラックを手配するときは、「交差点で後輪が縁石に乗らないか」「門柱や塀に車体が当たらないか」「奥まで入ったあとに退出できるか」を事前に確認する必要があります。しかし、最小回転半径の数値だけでは、後輪、車体外側、車体後部が実際にどこを通るかまでは分かりません。

正確に判断するには、手配予定車両と全長・全幅・ホイールベース・前後オーバーハングなどの条件が合う旋回軌跡図を用意し、現場平面図と同じ縮尺で照合します。この記事では、後輪の通り道、車体外側の通過範囲、後端の振り出し、現場図面への重ね方を整理します。4tトラック全体の定義やサイズ、積載量、用途については、4トントラックの基本情報をまとめて確認するをご覧ください。

4tトラックの軌跡図で分かること

軌跡図は、トラックが旋回するときに、前輪、後輪、キャブ、荷台、車体後部が通る範囲を上から見た図です。車両の中心線だけではなく、角の内側へ入り込む部分と、外側へ張り出す部分を同時に確認できます。

前輪と後輪は同じ線を通らない

トラックが曲がると、前輪が通過した線よりも後輪が内側を通ります。そのため、前輪が縁石や門柱を避けていても、後輪が角の内側へ近づき、乗り上げや接触につながる場合があります。

一方、前輪やキャブの外側は、旋回方向とは反対側へ大きく張り出すことがあります。後輪の位置だけではなく、車両外側の通過範囲も確認しなければなりません。

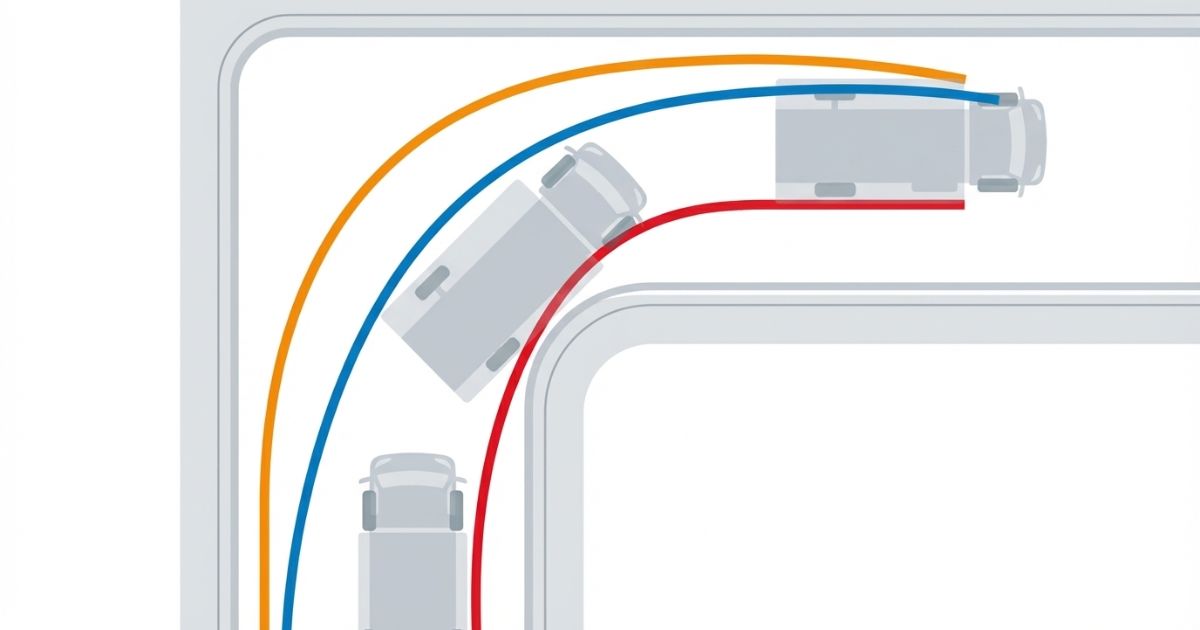

後輪は角の内側を通る

前輪と後輪の通過位置に生じる差が内輪差です。軌跡図では、角の内側を通る後輪の線を「後内輪軌跡」として確認します。

後内輪軌跡の近くに縁石、電柱、門柱、段差、植栽などがある場合は、前輪が通過できても後輪が干渉する可能性があります。内輪差が生じる仕組みや右左折時の対策は、4tトラックの内輪差と接触防止策を詳しく確認するで補完してください。

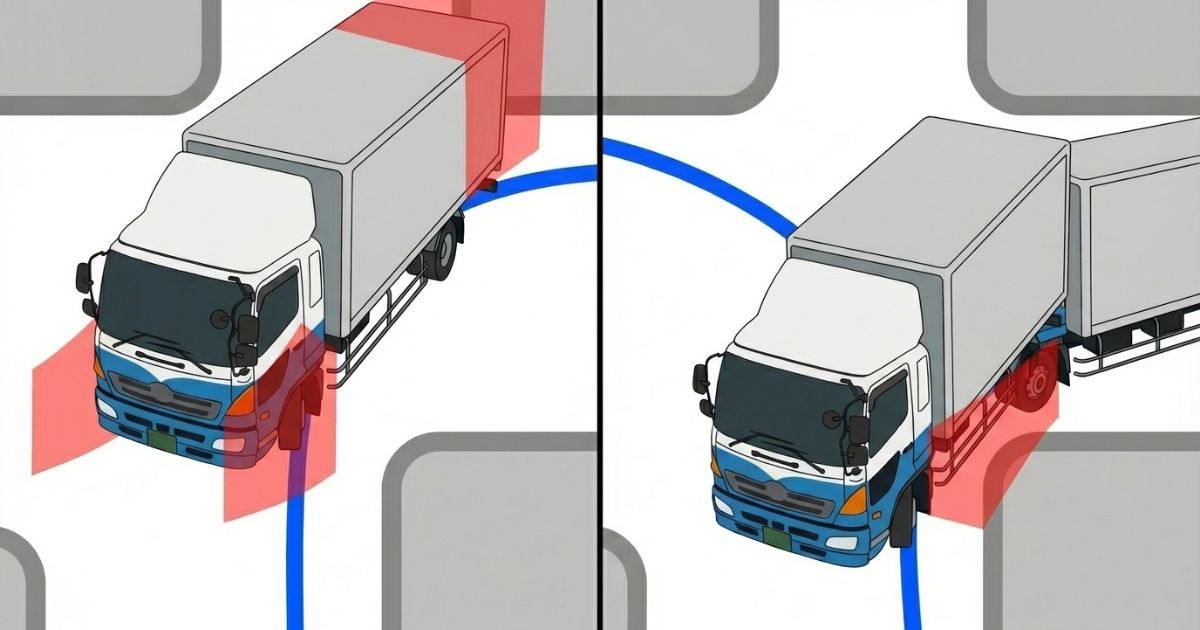

車体外側と後端は外側へ張り出す

旋回中は、キャブ、ミラー、荷台外側などが外側へ張り出します。さらに、後輪より後ろにある車体部分が長い車両では、車体後端が旋回方向と反対側へ振れる場合があります。

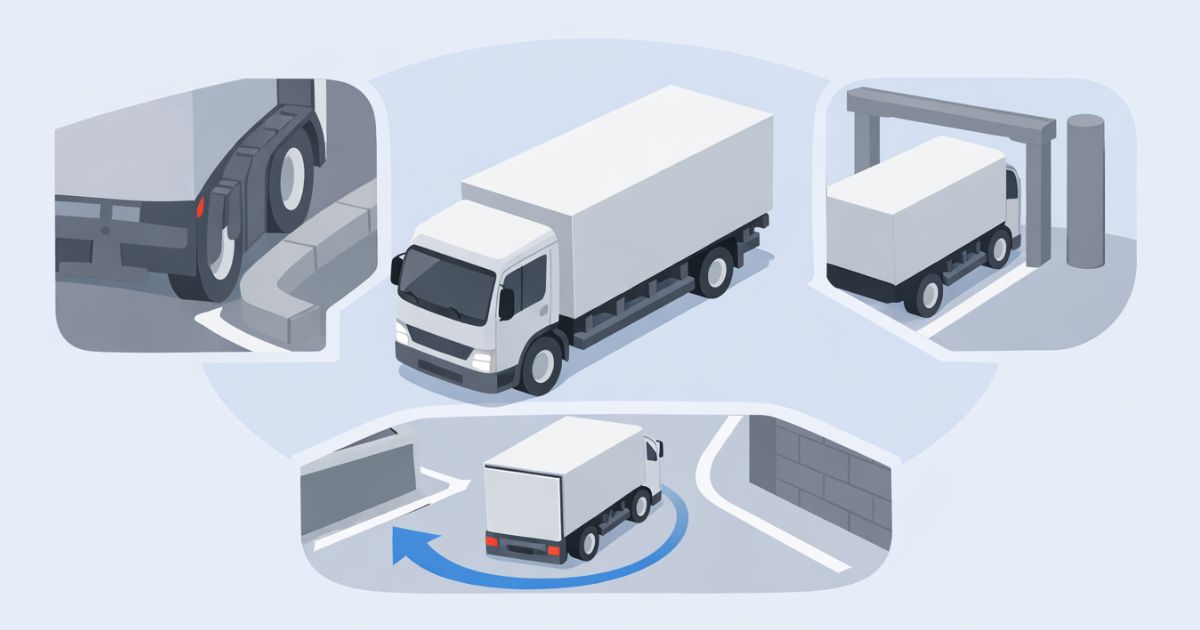

角の内側だけを見ていると、外側の塀、対向車、駐車車両、歩行者などへの接近を見落とします。後輪の通り道、車体外側、後端の振り出しを一つの図で確認することが軌跡図の役割です。

軌跡図と最小回転半径の違い

最小回転半径は小回り性能を比較する目安ですが、車体全体がどこを通るかを示すものではありません。後輪が角の内側へどれだけ近づくか、キャブや荷台が外側へどれだけ出るか、車体後端がどこへ振れるかは軌跡図で確認します。

必要道路幅は「4tトラックなら一律に何m」とは示せません。同じ4t級でも、ホイールベース、全幅、オーバーハング、進入角度、角の形状によって異なります。最小回転半径の詳しい見方については、4tトラックの最小回転半径と狭所での注意点を確認するをご覧ください。

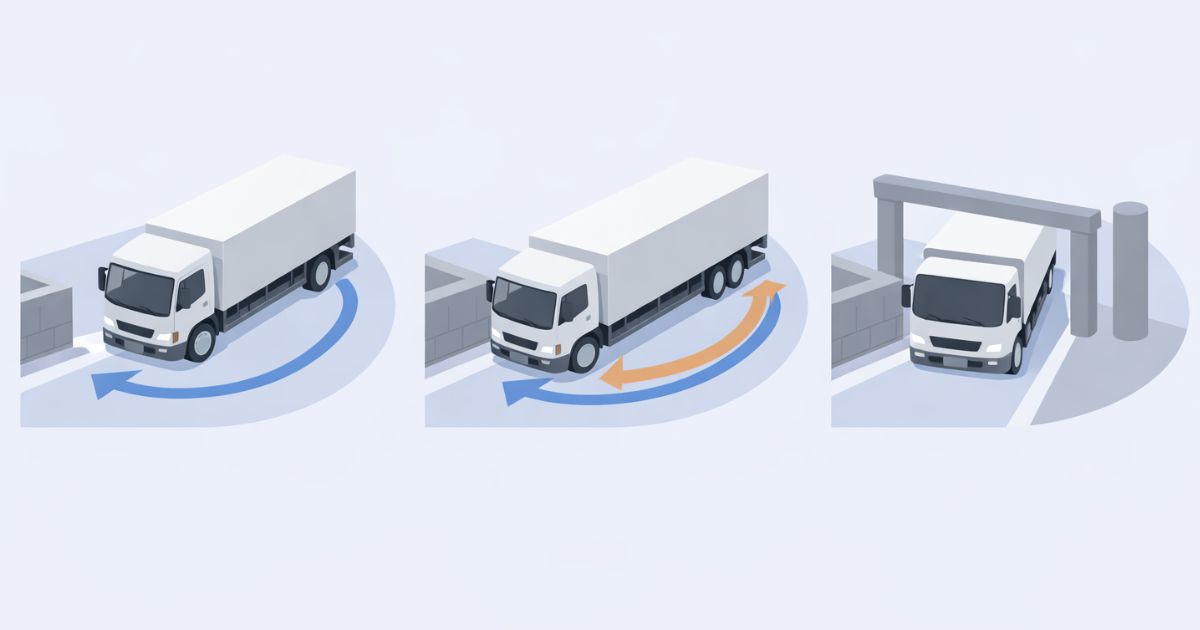

4tトラックでも車両仕様によって軌跡は変わる

4tトラックは通称上の車格であり、すべての車両が同じ全長、全幅、ホイールベースで作られているわけではありません。標準幅、ワイド幅、標準長、ロングなどの違いに加え、平ボディ、箱車、ウイング車などの架装でも車体外形が変わります。

ホイールベースが長い車両

ホイールベースは、前輪軸と後輪軸の間の距離です。一般にホイールベースが長い車両は、同じ角度を曲がるときの取り回し条件が変わり、後輪の通過位置や切り返しに必要な空間も変化します。

全長だけが近くても、ホイールベースが異なれば軌跡図は同じになりません。軌跡図を入手するときは、型式や全長だけでなく、ホイールベースも確認します。

全幅が広いワイド車

ワイド車は標準幅車より車体外側が広いため、門型入口、対向車線、塀、駐車車両との余裕が小さくなりやすい仕様です。車幅だけでなく、ミラー、荷台、バンパー、保護バーなどの張り出しも確認します。

後ろのオーバーハングが長い車両

後オーバーハングは、後輪軸から車体後端までの距離です。この部分が長いと、旋回時に後端が外側へ振れ、角の外側にある壁、門柱、人の動線などへ近づく場合があります。

全長、ホイールベース、オーバーハングの違いを詳しく確認したい場合は、4tトラックの全長・ホイールベース・オーバーハングの影響を確認するをご覧ください。

上表は、いすゞ・フォワードのGVW8t平ボディ完成車に掲載された車型例を整理したものです。すべての4tトラックに当てはまる標準値ではありません。年式、型式、キャブ幅、ホイールベース、架装によって異なるため、最終確認は使用予定車両の諸元表と旋回軌跡図で行います。

4tトラックの軌跡図を読む手順

1．手配車両の型式と寸法を確認する

最初に、手配予定車両の型式、全長、全幅、ホイールベース、前後オーバーハング、最小回転半径を確認します。「4t標準」「4tロング」といった呼び方だけでは、軌跡図との一致を判断できません。

販売会社、レンタル会社、運送会社へ確認するときは、車両型式と主要寸法が分かる資料を依頼します。メーカーが同じでも、型式やホイールベースが違えば軌跡は変わります。

2．現場図面と軌跡図の縮尺を合わせる

現場平面図と軌跡図は、同じ縮尺で重ねます。縮尺が違う図を見比べるだけでは、障害物との距離を正しく判断できません。

現場図面には、道路幅だけでなく、縁石、電柱、門柱、塀、植栽、駐車車両、段差などを書き込みます。表示上の道路幅ではなく、実際に車両が使える有効幅を測ることが重要です。

3．後内輪と角の内側を照合する

後内輪軌跡と、角の内側にある縁石、電柱、門柱、段差などを照合します。前輪の線に余裕があっても、後輪の線が障害物へ重なる場合は、その進入ラインでは成立しません。

図面上で余裕が小さい場合は、実際のハンドル操作や路面条件によるずれも考え、図上だけで進入可能と断定しないようにします。

4．車体外側と後端の振り出しを確認する

次に、車体外側包絡線と後端軌跡を確認します。外側には、塀、標識、対向車、駐車車両、歩行者などがないかを確認します。

車体後端が外側へ振れる場所では、運転席から見えにくい対象へ接近する場合があります。実際の右左折や狭所通行で行う確認行動は、4tトラックを安全に曲げる運転のコツを確認するで補完してください。

5．進入だけでなく退出経路も確認する

入口を通過できても、同じ経路から退出できるとは限りません。退出時は車両の向き、ハンドルを切り始める位置、外側に使える空間が進入時と変わります。

敷地内へ入ったあとに転回できるか、後退距離を取れるか、待避位置を確保できるかも確認します。入口、角、転回場所、退出方向を一つの連続した経路として検討します。

現場平面図に軌跡図を重ねるときの確認項目

現場確認では、道路幅だけでなく、軌跡の内側、外側、後端のそれぞれに何があるかを整理します。最狭ポイントは入口とは限らず、敷地内の角や転回場所になる場合もあります。

軌跡図だけでは進入可否を判断できないケース

軌跡図は接触しやすい位置を見つけるために有効ですが、図面上の線だけで実際の進入可否を確定できない場合があります。

• 公開されている軌跡図と、実際の車両型式や寸法が異なる
• 現場平面図と軌跡図の縮尺が合っていない
• 路面に傾斜、凹凸、段差があり、車体の傾きや通過位置が変わる
• 駐車車両、対向車、工事資材などで有効幅が変わる
• 歩行者、自転車、作業員の動線と旋回範囲が重なる
• 切り返しや後退に必要な距離を確保できない
• 架装、荷台、バンパー、保護バー、ミラーが図の外形に反映されていない
• 積載状態などにより、車両の姿勢や見切りが変わる
• 図面上の余裕が小さく、操作や測定のずれを吸収できない

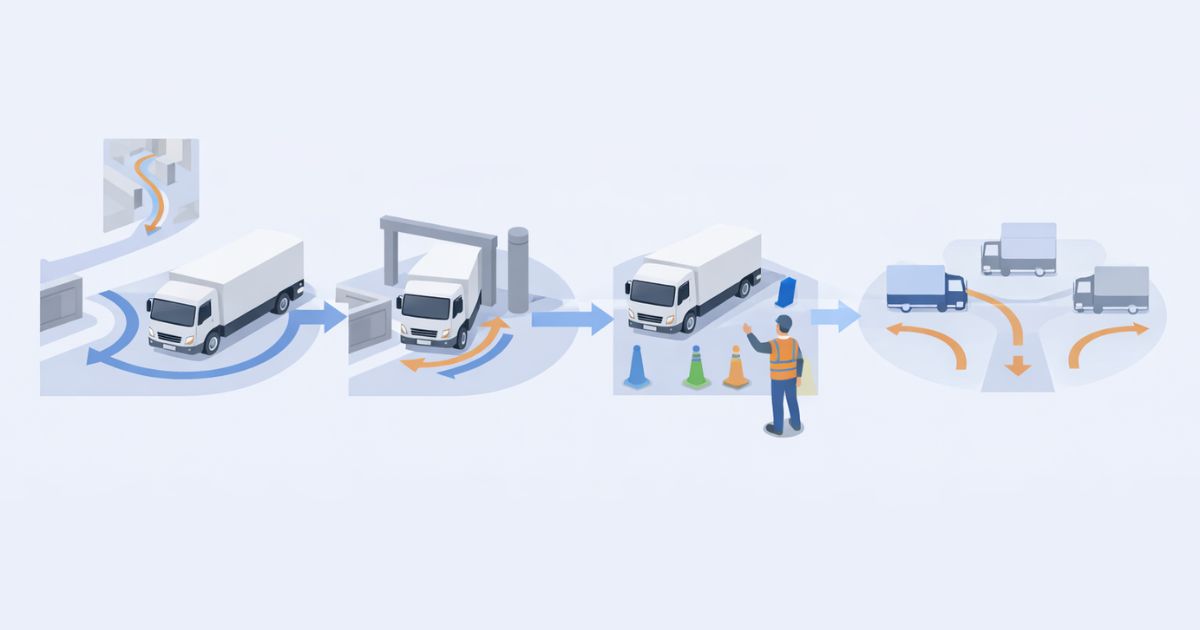

余裕が小さい場合は、経路変更、時間帯変更、誘導、車格変更などを検討します。ただし、軌跡図の記事では運転操作や誘導方法の詳細までは扱いません。内輪差、死角、車幅感覚など運転全般の難しさは、4tトラックの運転が難しい理由をまとめて確認するで確認してください。

4tトラックの軌跡図でよくある誤解

FAQ

まとめ

4tトラックが交差点や搬入口を曲がれるか確認するときは、最小回転半径だけでなく、車両条件に合う旋回軌跡図が必要です。

軌跡図では、角の内側へ入る後内輪軌跡、キャブや荷台外側を含む車体外側包絡線、外側へ振れる後端軌跡を確認します。現場平面図と縮尺を合わせ、入口、角、転回場所、退出方向を連続した経路として照合してください。

同じ4t級でも、全長、全幅、ホイールベース、オーバーハング、架装によって軌跡は変わります。図面上の余裕が小さい場合は、一般図だけで進入可能と判断せず、使用予定車両の諸元確認、現地確認、実車確認を優先します。
