搬入計画や仮設計画、社内説明資料の期限が迫ると、4tユニックの外形CADが今すぐ必要になる場面が多いです。とくに「ヤード内の導線」「仮設材の置き場」「車両の据え付け候補位置」を短時間で絞りたいとき、外形があるだけで検討スピードが上がります。
ところが無料CADは、形式の違い、図面の粗さ、寸法ズレ、利用規約の不明確さで迷いやすいです。さらに4tユニックは同じ“4t”でも、ベース車（車種）や架装条件（クレーン装置・荷台仕様・アウトリガー形状）で外形が変わるため、「CADがある＝そのまま当てはまる」と思い込むと後工程で手戻りが起きがちです。
結論はシンプルです。無料CADは見つかるが、実務では用途を限定して使う必要がある。
このページは、無料CADの配布先を並べるだけではなく、「使える用途／使ってはいけない用途」を線引きしたうえで、jww・dxf形式の探し方、確認手順、失敗回避までまとめて整理します。具体的には「ダウンロードに成功すること」だけでなく、開いた瞬間に“使えるか・危ないか”を判定し、必要ならすぐに仕様表や実測へ切り替える判断ができる状態を目指します。
配置検討で「寸法の当たり」を早く付けたい場合は、【ユニック車の寸法の見方】カタログで確認すべきポイントで、全長・全幅・アウトリガー張り出しなどの確認ポイントを先に押さえると、無料CADのズレを早期に見抜きやすくなります。とくに「車両寸法」と「作業時に必要な占有（アウトリガー張り出し＋周辺余裕）」を分けて考えると、無料CADを使う範囲が整理しやすいです。
- ✅ 目的（配置検討／説明資料／正式図面）に対して、無料CADを使ってよいか判断できる
- ✅ jww・dxfで「探す→開く→崩れを確認する」最短手順が分かる
- ✅ 寸法ズレ・規約違反・互換不良の失敗を避けるチェックポイントが分かる
現場の計画図作成・車両手配の文脈で、用途の線引き（配置検討/正式図面）と確認手順（形式・尺度・精度・規約）を重視して解説します。無料CADは補助資料として活用し、寸法保証や提出物用途は仕様表・実測・提供元確認で裏取りする安全側の立場です。4tユニックは同一カテゴリでも個体差が出やすい点（車両寸法・荷台長・クレーン装置の搭載位置・アウトリガー形状など）を前提に、「無料CADで済む場面」と「無料CADでは足りない場面」を切り分けます。
まず押さえる全体像（なぜ無料CADで迷うのか）
検索者の状況（期限・用途・社内説明）
無料CADを探す場面は「配置図に外形が欲しい」「搬入動線の当たりを付けたい」「社内説明資料に図が必要」という用途が多いです。ここでは“ミリ単位の厳密さ”よりも「入る/入らないの大枠」「干渉しそうな箇所の当たり」「アウトリガー展開時の占有イメージ」が重要になり、無料CADが役立つことがあります。
一方で「施工図や申請図に使いたい」という目的が混ざりやすく、ここで判断を誤ると寸法トラブルが起きます。たとえば、図面上では収まって見えても、実際はアウトリガー張り出し・旋回時の余裕・車両の据え付け誤差を見込めず、現場で配置変更が必要になるケースがあります。

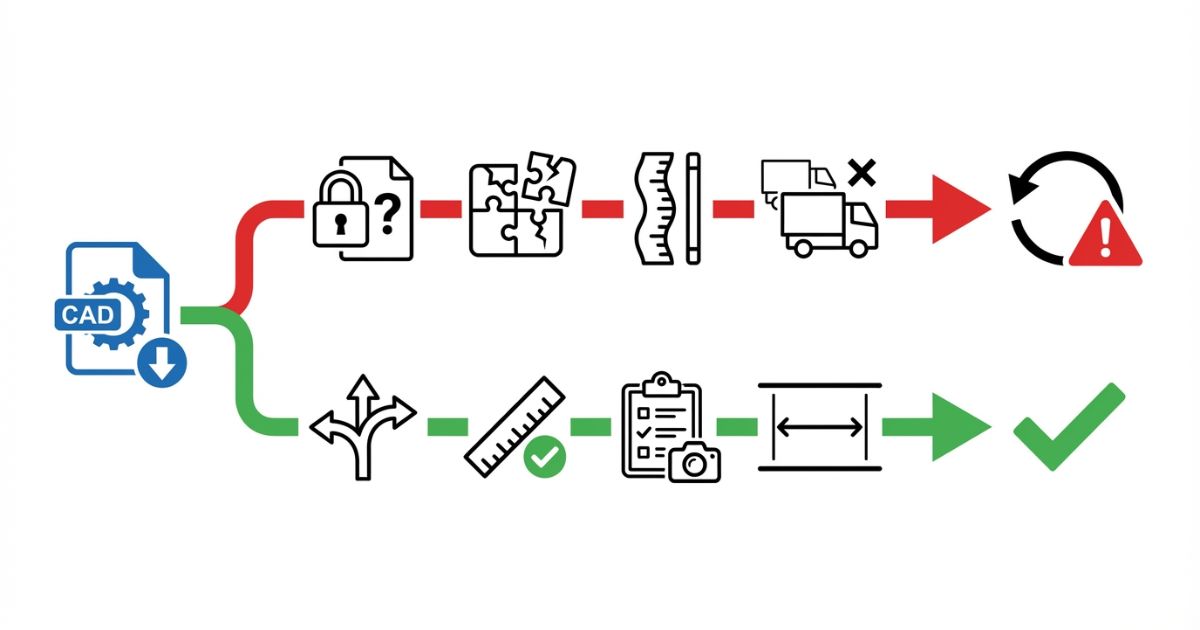

無料CADで起きる典型トラブル
- ⚠️ 形式が違う：jwwで開けない／文字化けが起きる（変換後に寸法注記が崩れることもある）
- ⚠️ 図が荒い：線種・レイヤー整理がなく編集しづらい（必要な線だけ消したいのに一括で消える等）
- ✅ 寸法が合わない：汎用モデルで実車と一致しない（荷台長やクレーン搭載位置の差で“後端”が変わることがある）
- ✅ 利用規約が不明：商用利用や二次配布の可否が判断できない（社外提出や客先共有が想定される場合は要注意）

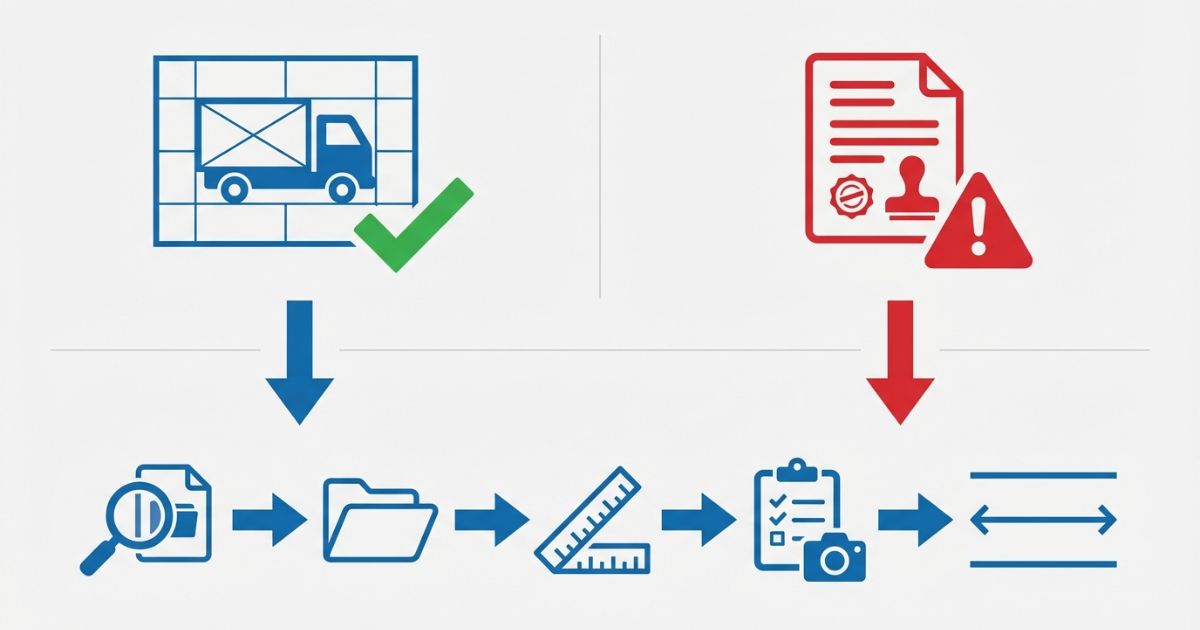

結論と判断軸（最初に決める3点）
結論（安全側の言い切り）
無料CADは“下書き・配置検討”なら有効です。反対に“正式図面用途”は避けるのが安全です。無料CADは、配布元が寸法保証をしていないことが多く、現場の最終判断を無料CADだけで完結させる運用は危険です。
なお「配置検討用」であっても、最終的に“入る/入らない”を決める段階では、仕様表・車検証の寸法情報・現地実測などで裏取りを挟むのが基本です。無料CADは、裏取りへ進むための“当たり付け”として位置づけると失敗しにくくなります。
判断軸（最重要）
判断軸は1つです。CADデータを「配置検討用」として使うのか、「正式図面」として使うのかを先に決めます。ここを曖昧にすると、後から「結局、提出に使えるの？」となり、取り直しや再作図で時間を失いやすいです。
- ✅ 配置検討用：外形の当たり付け、動線検討、説明資料（“概略”が目的）
- ✅ 正式図面用途：施工図、申請図、干渉の最終判断（“寸法保証”や“責任範囲の明確化”が必要）
サブ判断軸（3つのチェック）
- ✅ 寸法精度の確認ができるか（概算チェック→仕様表/実測の裏取りまで：どこで裏取りするかを決める）
- ✅ jww・dxf形式に対応できるか（変換を含む：変換後の崩れを修正する時間も見積もる）
- ✅ 商用利用条件が明示されているか（規約の確認と保存：社内共有・社外提出の有無で判断が変わる）
この記事の使い方（最短ルート）
- 目的を決める（配置検討用／正式図面用途）
- 形式を決める（jww優先／dxf許容）
- 精度を確認する（概算→裏取り：車検証・仕様表・実測のどれで合わせるかを先に決める）
- 利用規約を確認する（商用・改変・再配布：社内共有や客先提出の扱いを含めて判断する）
jww・dxfの基礎（探し方の前に知ること）
jwwとは（現場で多い理由）
jwwはJw_cadで扱う形式です。現場のやり取りでJw_cadが前提になっている場合、jwwの外形図があるとそのまま配置図に貼り込みやすいです。ただし、jwwでも図面の尺度や原点の設定がバラバラだと扱いづらくなります。
また、無料配布のjwwは「外形線だけ」のことも多く、寸法線や注記が入っていない場合があります。その場合でも配置検討には使えますが、“寸法が保証されている図面”として扱わないことが重要です。
dxfとは（受け渡しでよく出る）
dxfはCAD間の受け渡しで使われる中継形式です。dxfで公開されている無料CADを入手し、必要に応じてjwwに変換する運用もあります。変換後は、文字・線種・レイヤーが崩れる可能性があるため、必ず確認が必要です。
dxfは“渡し”に強い一方、作図環境によって見え方が変わることがあります。変換で短縮できる時間より、崩れ修正に時間がかかる場合もあるため、急ぎのときほど「まず開けるか」「縮尺が合うか」を最優先で確認します。
よくある不一致（開けても崩れる原因）
- ✅ 文字：フォント置換で文字化け、寸法値が読めない（注記が欠落することもある）
- ✅ 寸法：寸法線が消える、尺度が合わない（単位がインチ相当で入っている例もある）
- ✅ 線種：線幅が不自然、破線が実線になる（印刷時に判読しづらい）
- ✅ レイヤー：分類がない、全部同じレイヤーで編集しづらい（必要部分だけ抽出できない）
- ✅ 尺度・原点：縮尺がバラバラ、配置図に合わない（貼り付け後にズレが出る）
最低限の確認ポイント（ダウンロード前/後）
| 確認タイミング | 確認する内容 | 目的 |
|---|---|---|
| ダウンロード前 | 形式（jww/dxf）・プレビュー・利用規約の明記 | 時間ロスと規約違反の回避 |
| 開いた直後 | 尺度の当たり・向き・原点・線種・レイヤー | 配置検討に使えるかの判定 |
| 運用前 | 全長・全幅の概算チェック→仕様表/実測で裏取り | 寸法トラブルの回避 |
無料CADの探し方（実践手順）
検索クエリの作り方（再現性のある型）
探し方は「目的×形式」で分けると迷いが減ります。4tユニックの外形図が目的なら、形式を指定して検索します。ここでのポイントは、“4tユニック”にこだわりすぎないことです。配布側は「クレーン付きトラック」「ユニック車」「積載車＋クレーン」など別表現で掲載していることがあるため、表記ゆれを許容して探すとヒット率が上がります。
- 🔍 「4t ユニック CAD jww」
- 🔍 「4t ユニック CAD dxf」
- 🔍 「ユニック車 外形図 DXF」
- 🔍 「クレーン付きトラック 外形図 jww」
候補サイトの見分け方（記事かデータ置き場か）
無料CADの配布元は「解説記事型」と「データ置き場型」に分かれます。目的はダウンロードの成功と実務での再利用性なので、プレビュー、更新情報、利用条件の明記、会員登録の要否を見て判断します。
たとえば、プレビューに「単位」「縮尺の基準」「モデルの前提（汎用/特定車種）」が書かれている場合は、ダウンロード後の確認がスムーズです。逆に、利用規約が見当たらない・配布者情報が不明な場合は、社外提出や商用資料に流用する前提では避けたほうが安全です。
ダウンロード後の初期チェック（10分でできる）
- ✅ 単位の当たりを確認する（mm想定で違和感がないか：極端に小さい/大きい場合は単位違いの疑い）
- ✅ 全長・全幅の概算が不自然ではないか確認する（“ざっくり”で良いので仕様表のレンジと比べる）
- ✅ 3面図（側面・平面・正面）の有無を確認する（平面だけだと後部張り出しや高さが読めない）
- ✅ レイヤーが最低限の分類になっているか確認する（外形・寸法・注記が分かれていると扱いやすい）
- ✅ 注意書き・利用規約のページを保存する（URLだけでなく、後で確認できる形に残す）
用途別の使い分け（できること/できないこと）
| 用途 | 無料CADの適性 | 注意点 |
|---|---|---|
| 配置検討・動線の当たり付け | 使える（条件付き可） | 概算チェックを行い、最終は仕様表/実測で裏取り（アウトリガー展開時の占有も別途確認） |
| 社内説明資料・概略図 | 使える | 出典と規約を保存し、再配布の扱いを決める（社外共有の有無で判断が変わる） |
| 施工図・申請図・干渉の最終判断 | 避けるべき | 寸法保証が必要なため、メーカー仕様表/実測/提供元確認が必須（提出先の要件にも合わせる） |
検索ワードを増やして見つかる確率を上げたい場合は、【ユニック車の正式名称】「ユニック」の意味・別名までまとめて解説で「クレーン付きトラック」などの呼び方を整理してから探すと、配布ページの表記ゆれで取りこぼしにくくなります。特に「ユニック」が通称として使われる一方、資料側は別名称で整理されていることがあり、呼び方の差が“見つからない原因”になりがちです。
比較・実践（チェックリスト／比較表／失敗例→回避策）
チェックリスト（ダウンロード前）
- ✅ 形式：jww/dxfの明記がある（“dwgのみ”など別形式の場合は変換可否も確認）
- ✅ 規約：商用利用・二次配布・改変の可否が書かれている（社外提出があるなら特に重要）
- ✅ 内容：外形のみ／3面図／寸法線の有無が分かる（外形のみなら裏取り前提で使う）
- ✅ 信頼：更新情報があり、配布元の属性（メーカー/レンタル/個人）が分かる（問い合わせ先があると安心）
比較表（入手先タイプごとの向き不向き）
| 入手先タイプ | 入手難度 | 形式 | 精度期待 | 商用条件の明確さ | 向く用途 |
|---|---|---|---|---|---|
| メーカー資料 | 中 | PDF/画像が多い | 高め（ただし用途と保証範囲に注意） | 比較的明確 | 仕様確認、裏取り、説明資料 |
| レンタル会社の仕様表 | 低〜中 | PDF/表が多い | 中 | サイト次第 | 手配前の当たり、条件整理 |
| 汎用CADサイト | 低 | dxf中心、jwwはサイト次第 | 低〜中（汎用モデルが多い） | 曖昧な場合あり | 配置検討、概略図 |
| 個人配布 | 中 | 形式は様々 | 不明（当たり外れが大きい） | 不明な場合あり | 検討用の参考（裏取り前提） |
失敗例1：寸法が合わず現場で干渉
無料CADの外形を実車寸法と同一視すると、設置スペースや障害物の干渉でトラブルが起きます。無料CADは汎用モデルが多く、4tユニックでも車両寸法や架装条件で差が出ます。
たとえば「後部張り出し」「荷台長」「クレーンの搭載位置」が違うと、旋回時の余裕や据え付け位置の取り方が変わる場合があります。さらに現場では、車両の停止位置が数十cmずれるだけで干渉リスクが増えるため、CAD上で“ぴったり”に見える計画ほど危険になりがちです。
- ✅ 回避策：車検証・仕様表・実測のどれで合わせるかを先に決める（誰が、いつ確認するかも決める）
- ✅ 回避策：全長・全幅を概算チェックし、違和感があれば裏取りへ切り替える（「足りない」前提で余裕を見込む）
失敗例2：規約違反（資料配布・商用利用）
無料でも「商用利用不可」「二次配布不可」「改変禁止」の条件が付く場合があります。社外へ資料配布する場面は、商用利用扱いになる可能性があるため注意が必要です。
たとえば、客先・協力会社・発注者に図面を共有する運用では、“配布”に該当する可能性があります。さらに、CADを加工して自社の図面に組み込む行為が「改変」に当たる場合もあるため、規約の文言をそのまま保存しておくのが安全です。
- ✅ 回避策：利用規約のページURLを保存し、社内共有ルール（再配布禁止など）を決める（共有範囲を明確にする）
- ✅ 回避策：不明な場合は配布元に問い合わせるか、別の入手先に切り替える（曖昧なまま使わない）
失敗例3：jwwで開けず時間ロス
dxfのみで公開されている場合、jwwへ変換して使う運用になります。変換後は崩れが起きやすいため、修正前提で時間を見積もる必要があります。
実務では「開いたらすぐ貼る」つもりでも、線種・レイヤーが崩れて選択できない、注記が読めない、尺度が合わないなどで、想定以上に時間を取られることがあります。急ぎのときほど“最短で使える形”に寄せる判断が重要です。
- ✅ 回避策：dxf→jww変換は「崩れチェック」を工程に含める（10分で判定→ダメなら即撤退）
- ✅ 回避策：急ぐ場合は、CAD編集にこだわらずPDF化して画像貼り付けで説明資料に使う（用途を“説明”に限定する）

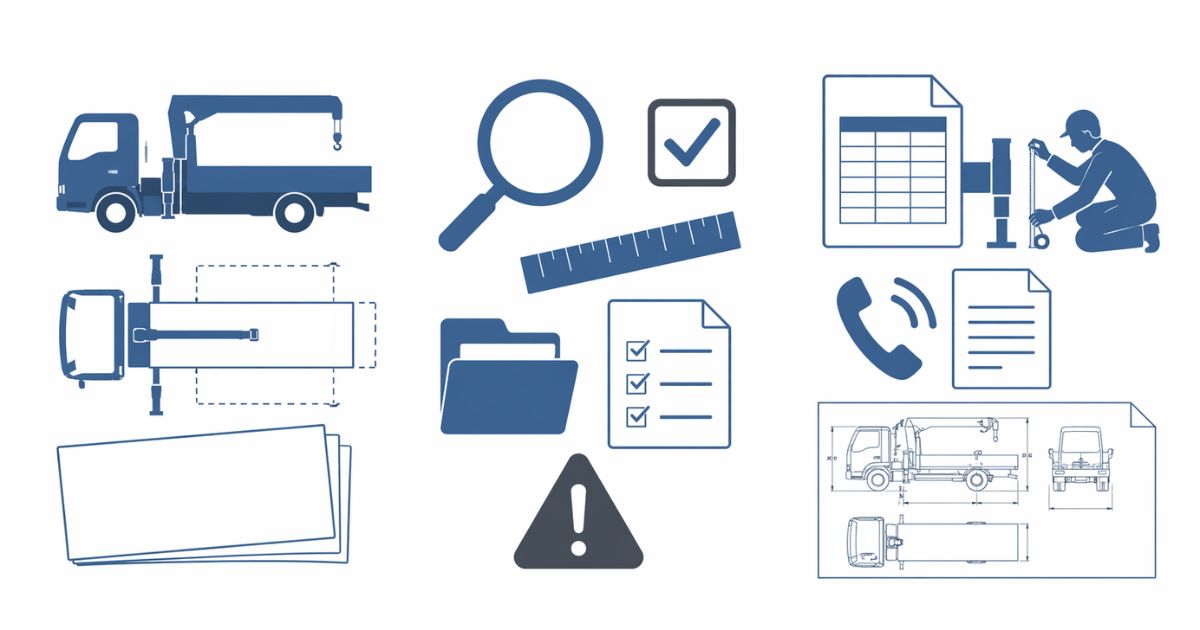

費用感・レンタル/購入/外注の考え方（無料で足りない時）
無料で足りるケース（判断基準）
概略配置・説明資料・下書きで、寸法保証が不要な場面は無料CADで足りる可能性が高いです。必要なのは「形が分かる」「動線が検討できる」「社内で共有できる」レベルです。
たとえば、候補位置を複数案出して関係者に説明する段階や、搬入動線の“当たり”を付ける段階では、無料CADのメリットが出やすいです。この段階では「余裕を見込む」「裏取り前提で使う」「後で確定する項目を明記する」ことで、安全側に運用できます。
有料CAD・外注が合理的なケース
期限が厳しい、提出物レベルの精度が必要、型式指定がある場面は、無料に固執すると失敗しやすいです。必要な精度と責任範囲を明確にし、有料データや外注のほうが結果的に早い場合があります。
また、外形だけでなく「アウトリガー張り出し」「旋回時の占有」「作業半径の条件」など、計画に影響する要素が増えるほど、無料CAD単体では足りなくなります。ここは“無料かどうか”よりも“確実性をどこで担保するか”が判断ポイントです。
- ✅ 施工図・申請図の扱いになる
- ✅ 架装条件（クレーン装置・アウトリガー寸法）が重要
- ✅ 型式指定で寸法のズレが許されない
メーカー/レンタル会社に確認する時の聞き方テンプレ
- 🧭 「4tユニック外形（3面図）の提供可否」
- 🧭 「寸法の基準（車両寸法に架装を含むか、アウトリガー張り出しを含むか）」
- 🧭 「型式差・架装差で変わるポイント」
- 🧭 「配置検討用の簡易図で足りるか、正式用途の資料が必要か」
安全・法規・資格の注意（確認手順として整理）
無料CADだけで作業可否を判断しない
無料CADは外形の参考として便利ですが、クレーン装置の作業可否は別の要素で決まります。アウトリガー張り出し、作業半径、定格荷重、吊り荷の条件は、無料CADだけでは判断できません。
さらに、現場では地盤条件・障害物・上空制限・作業スペースの確保など、図面に出ない条件が作業可否を左右します。「CAD上で置ける」＝「安全に作業できる」ではない点を、最初に押さえておくと計画ミスを減らせます。
提出物・申請図扱いになる場合の注意
提出物や申請図の扱いになる場合、無料CADは配布元の保証範囲外になりやすいです。提出先の要件に合わせて、メーカー仕様表や実測で裏取りを行い、責任範囲を明確にします。
また、必要免許・資格の要否は「車両総重量」「吊り上げ荷重」「作業条件」などで変わることがあります。ここは無料CADでは判定できないため、現場ルールや施工要領書・関係先の指示に従い、必要なら専門部署・関係機関へ確認する前提で運用してください。
現場での最終確認（安全側の手順）
- ✅ 設置スペース・地耐力・障害物など現場条件を整理する（図面に出ない制約も拾う）
- ✅ 配置検討図で当たりを付ける（無料CADは補助資料として使う：余裕を見込む）
- ✅ 仕様表・実測・提供元確認で寸法と条件を裏取りする（裏取りの根拠を残す）
- ✅ 当日に再確認し、必要なら計画を修正する（現場条件で最終調整する）
FAQ
よくある質問
まとめ＋CTA（次に取る行動）
無料CADは「配置検討用」なら有効です。「正式図面用途」は避けるのが安全です。無料CADは汎用モデルが多く、実車寸法と完全一致しない可能性があります。
迷ったときは、無料CADを“当たり付け”に使い、どこかのタイミングで仕様表・実測・提供元確認へ切り替える運用にしてください。最終判断の根拠（どの資料で裏取りしたか）を残しておくと、手配や説明がスムーズになります。
- ✅ 目的を決める（配置検討用／正式図面用途）
- ✅ 形式を決める（jww優先／dxf許容）
- ✅ 精度を確認する（概算チェック→仕様表/実測で裏取り）
- 🧭 利用規約を確認し、保存してから社内共有する（社外共有の有無も含めて判断）
