【4tユニックの寸法図】図面で必ず確認すべきポイントを整理

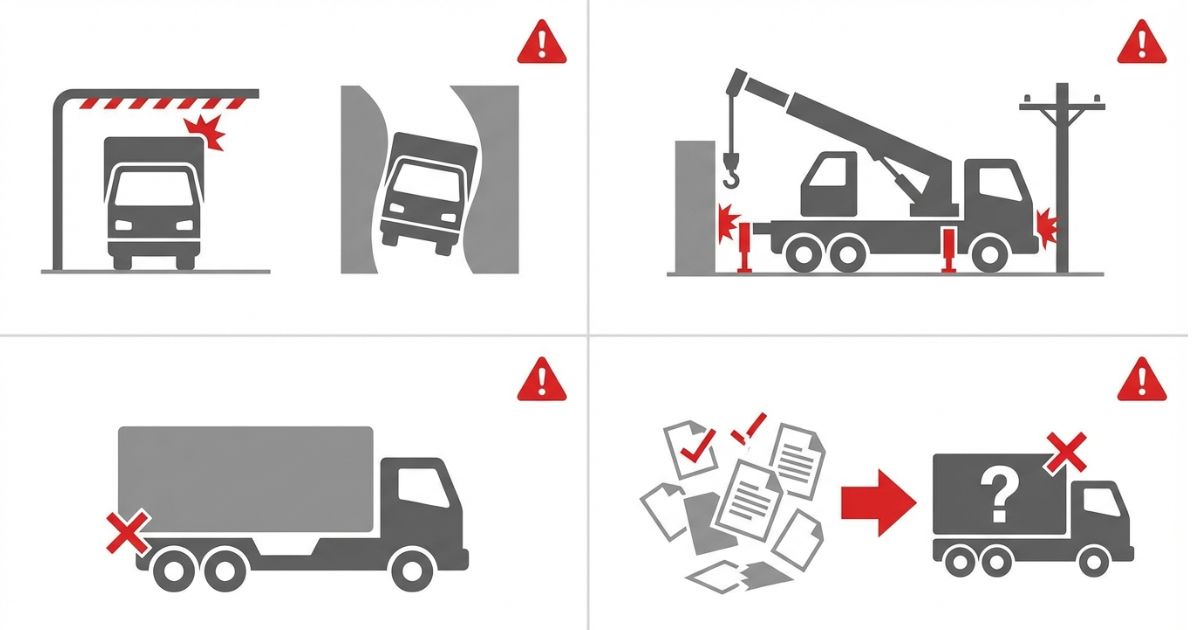

4tユニックを手配するときに「全長・全幅・全高だけ見れば入れる」と考えると、進入できても設置できない、荷台が足りない、アウトリガーを出せないといった失敗につながることがあります。特にクレーン搭載車は、同じ4tクラスでも荷台の有効スペースや作業時に必要な幅が仕様によって変わります。

結論：4tユニックの寸法図では、全体寸法・荷台寸法・アウトリガー張出・作業半径をセットで確認し、現場条件と照合して判断します。進入可否だけでなく、設置できるか、荷台に載るか、作業半径が足りるかまで見ることが重要です。

この記事では、4tユニックの寸法図を「現場に入るか・設置できるか・荷台が足りるか」を判断するための資料として使う見方を整理します。4tユニックの性能・寸法・料金・資格をまとめて確認したい場合は、【4tユニックまとめ】性能・寸法・料金から最適仕様を判断も参考にしてください。

• ✅ 全長・全幅・全高で進入できるか
• ✅ 荷台寸法・荷台有効長で積載物が載るか
• ✅ アウトリガー張出幅で設置できるか
• ✅ 作業半径・旋回・上空条件を見落としていないか

著者：ユニック車ガイド編集部（現場の車両手配・選定の観点で編集）

スタンス：4tユニックの寸法は、メーカー・年式・架装・ブーム段数・アウトリガー仕様によって変わります。寸法図は判断の入口として使い、最終的な数値はカタログ・仕様表・レンタル仕様・車検証・現車情報で確認してください。

注意：安全・法規・資格・作業可否に関わる判断は、現場ルールと一次情報を優先してください。寸法が合っていても、地盤・上空障害・作業計画・周辺通行の条件によっては作業方法の変更が必要になる場合があります。

結論

4tユニックの寸法図は、全体の大きさを見るだけでなく、進入・設置・荷台・作業範囲を分けて確認するために使います。特に「クレーンが載ることで荷台有効長が変わる」「アウトリガーを出すことで作業時に必要な幅が増える」という2点は、標準4tトラックとの大きな違いです。

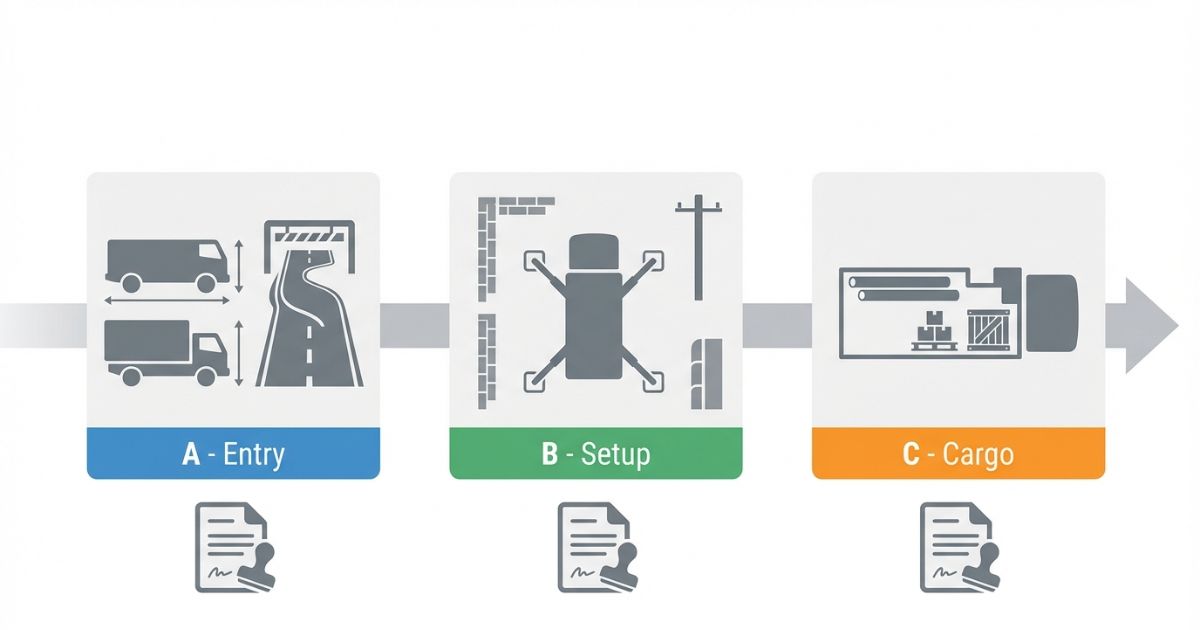

見る順番

1. 全長・全幅・全高で、現場に入れるかを確認する
2. 荷台寸法・荷台有効長で、積載物が載るかを確認する
3. アウトリガー張出幅で、作業時に設置できるかを確認する
4. 作業半径・旋回・上空条件で、実際に吊り作業が成立するかを確認する

メーカー別の仕様やカタログ上で見るべき項目を整理したい場合は、【4tユニックのカタログ】メーカー別に確認すべき比較ポイントで、車両寸法・荷台寸法・クレーン仕様の確認項目をあわせて確認してください。

結論

4tユニックの寸法は固定ではありません。レンタル実機やメーカー仕様の例では、全長約8.18〜8.20m、全幅約2.25〜2.26m、全高約3.02〜3.04m、荷台長約5.4mといった数値が見られますが、実際の車両ごとに確認が必要です。

上記は4tクレーン付トラックや中型トラック架装用クレーンの仕様例です。車両・メーカー・年式・架装・ブーム段数・アウトリガー仕様によって変わるため、実際の手配ではカタログ・仕様表・レンタル仕様・車検証・現車情報で確認してください。

1. 全長

全長は、進入路・停車位置・切り返し余裕を見るための基本寸法です。4tユニックは標準的な平ボディ車より長くなることがあり、現場の入口や曲がり角で詰まる場合があります。

2. 全幅

全幅は、門扉・道路幅・駐車位置・離合可否の確認に使います。ただし、全幅だけでなくミラーや周辺の余裕、停車後に人が通れるかも合わせて見ます。

3. 全高

全高は、高さ制限・庇・電線・枝・屋内進入の確認に使います。クレーン格納時の高さや架装込みの高さを確認し、寸法図だけでなくレンタル仕様や現車情報で最終確認します。

4. 荷台寸法・荷台有効長

荷台寸法は、積載物が置けるかを確認するための数値です。4tユニックはクレーン基部や旋回体、保護枠の影響で有効スペースが変わるため、見た目の荷台長ではなく、実際に使える荷台有効長で判断します。

5. アウトリガー張出幅

アウトリガー張出幅は、クレーン作業時に必要な幅です。車両を停められても、アウトリガーを出せなければ作業は成立しません。塀・電柱・側溝・段差・通行帯との干渉を確認します。

6. 作業半径・旋回スペース

作業半径は、吊り荷の位置までブームが届くかを判断するために使います。届くかどうかだけでなく、旋回時に電線・建物・樹木・看板などへ干渉しないかも確認してください。配置計画まで進める場合は、【4tユニックの図面】配置計画や進入検討での使い方で、寸法図から一歩進んだ現場検討の流れを確認できます。

結論

進入可否は、全長・全幅・全高を現場の幅員・高さ制限・門扉・カーブ・切り返し余裕と照合して判断します。写真や口頭説明だけでは判断がずれやすいため、必要に応じて現場側の幅や高さを測っておくことが重要です。

注意したいのは、進入できることと作業できることは別という点です。車両が入れても、アウトリガーを出す幅がなければクレーン作業は成立しません。

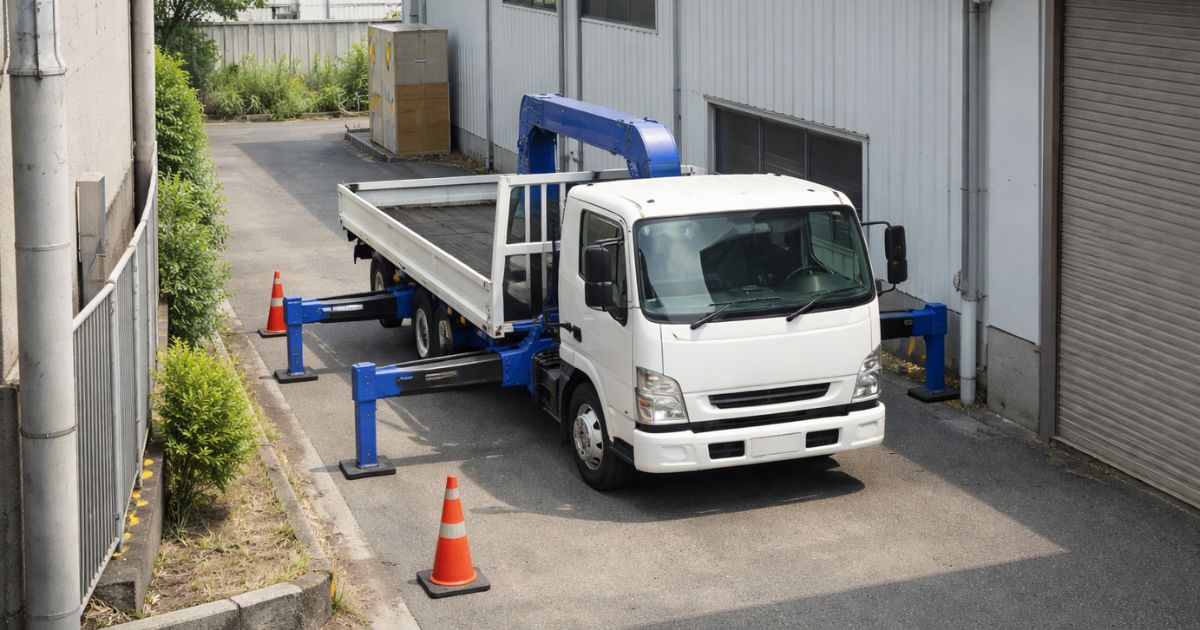

結論

設置可否は、停車スペースではなくアウトリガーを張り出した作業幅で判断します。4tユニックは車両幅だけなら入っても、アウトリガーが塀・側溝・電柱・段差に干渉して作業できないことがあります。

確認するポイント

• ✅ アウトリガー最大張出幅を確認する
• ✅ 片側だけ張り出せない制約がないか見る
• ✅ 側溝・段差・傾斜・軟弱地盤を確認する
• ✅ 作業中に歩行者や車両の通行を妨げないか確認する
• ✅ 吊り荷の位置に対して、無理な姿勢にならないか確認する

アウトリガーを十分に張り出せない場合、作業半径や吊り荷の重さによっては作業できないことがあります。寸法図の張出幅だけでなく、現場の地盤・障害物・通行条件も合わせて確認してください。

結論

荷台は「積載荷重」だけでなく、積む物の形が載るかで判断します。4tユニックはクレーン基部や架装の影響で荷台有効長が短くなることがあるため、長尺物・パレット・機材を載せる場合は、荷台の有効長と有効幅を確認してください。

見落としやすい点

• ⚠️ 「4t」と呼ばれても、実際の最大積載量は2.5〜2.75t程度など仕様で変わることがある
• ⚠️ 荷台長が足りても、クレーン基部や保護枠で置き方が制限されることがある
• ⚠️ パレットや長尺物は、数十cmの不足でも載らない場合がある
• ⚠️ 重量は足りても、荷姿・固定方法・はみ出し条件で別の確認が必要になる

荷台寸法を確認するときは、単に「何kg積めるか」ではなく、積載物の長さ・幅・高さ・荷姿・固定方法を先に整理しておくと判断しやすくなります。

結論

手配前は「寸法図→現場条件→一次情報で確定」の流れに固定すると、確認漏れを減らせます。特に初回手配や現場条件が厳しいケースでは、寸法図で当たりを付けた段階で、どこがボトルネックになりそうかを先に整理してください。

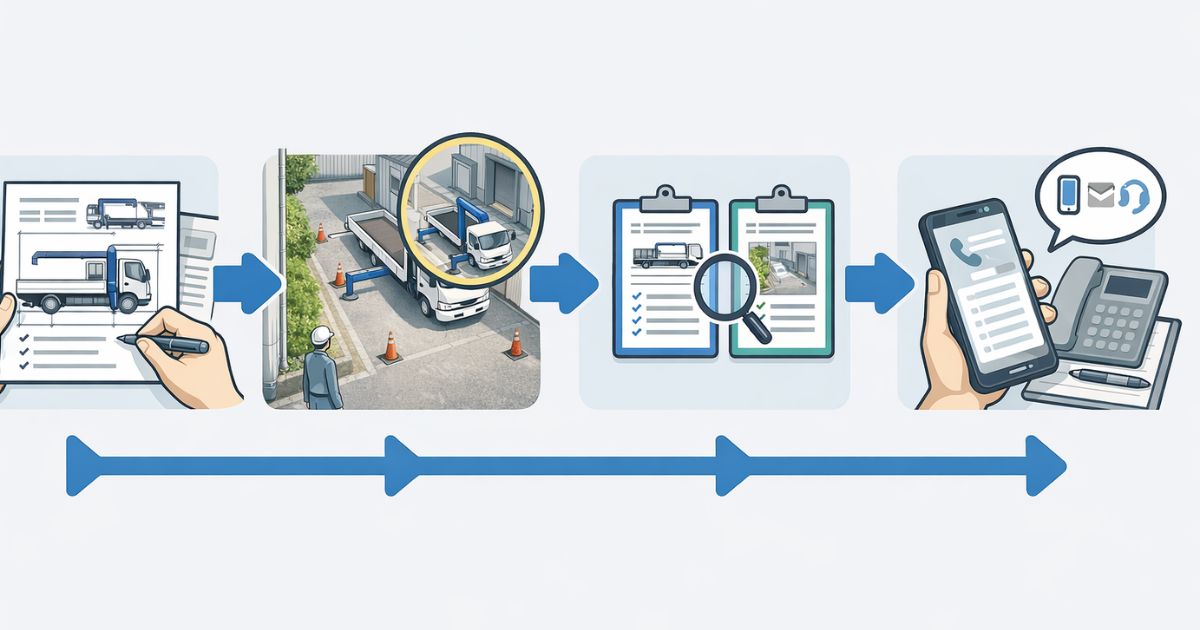

3ステップ照合フロー

1. 寸法図から「全体寸法・荷台有効長・アウトリガー張出幅・作業半径」を抜き出す
2. 現場条件（幅・高さ・設置幅・障害物・吊り荷位置）と突合する
3. 迷う点は、カタログ・仕様表・車検証・レンタル仕様・業者確認で確定する

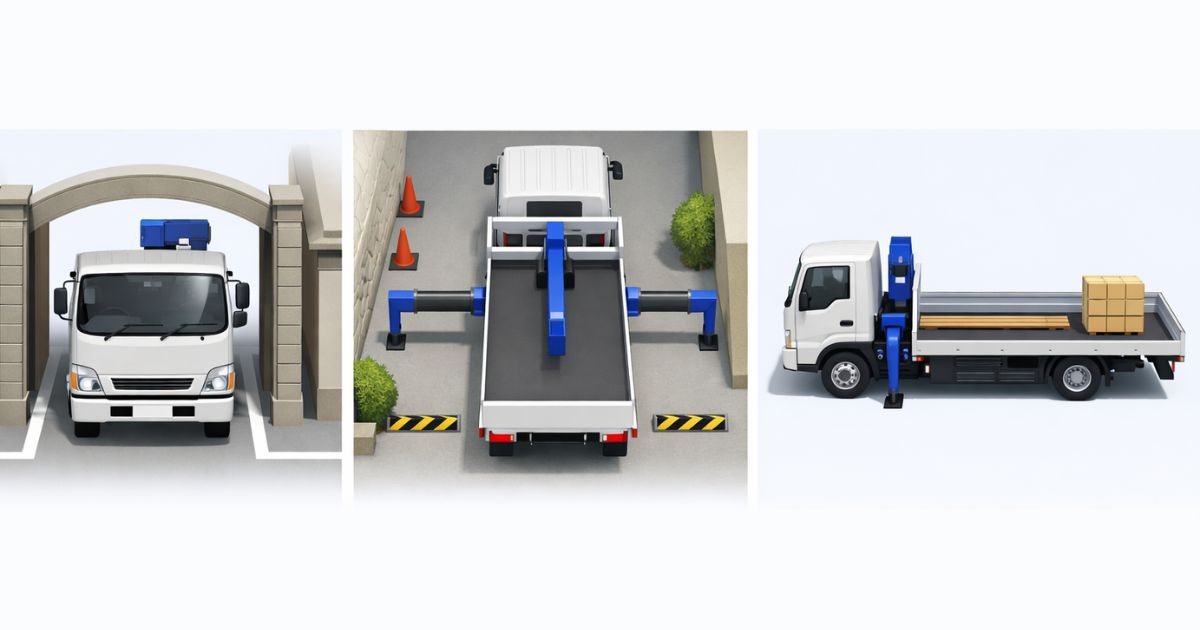

具体（比較表：標準4tトラック vs 4tユニック）

標準4tトラックでは「入るか・載るか」が中心になりやすい一方、4tユニックは「入るか・載るか・設置できるか・届くか」まで確認する必要があります。

失敗例→回避策

• ⚠️ 進入できたがアウトリガーが出せず作業中止 → ✅ 停車幅ではなく作業時の必要幅で判断する
• ⚠️ 荷台が短く機材が載らない → ✅ 荷台の有効長と積載形状から逆算する
• ⚠️ 高さ制限に引っかかる → ✅ 全高は架装込みの数値で確認する
• ⚠️ 吊り位置まで届かない → ✅ 作業半径と設置位置をセットで確認する

手配前に投げる確認質問テンプレ

• ✅ この車両の全長・全幅・全高は何mmですか
• ✅ 荷台の有効長と有効幅は何mmですか
• ✅ アウトリガー最大張出幅は何mですか
• ✅ 作業半径は何mまで対応できますか
• ✅ 高さ制限・幅員・障害物がある現場でも設置できますか

結論

寸法図は有効な判断材料ですが、寸法図だけで手配を確定するのは避けたほうが安全です。実車の架装、装備、年式、レンタル仕様、現場条件によって、寸法図どおりに判断できない場合があります。

寸法図だけでは分かりにくいこと

• ⚠️ 架装や装備による全高・重量・荷台有効長の違い
• ⚠️ レンタル車両ごとの仕様差
• ⚠️ アウトリガーを出す位置の地盤状態
• ⚠️ 電線・枝・庇・看板などの上空障害
• ⚠️ 作業中の周辺通行や現場ルール
• ⚠️ 吊り荷の重量・形状・吊り位置による作業可否

最終判断は、カタログ・仕様表・レンタル仕様・車検証・現車情報・業者確認で行ってください。CADデータを使って配置検討する場合も、実車仕様と一致するかを必ず確認します。CADの入手や使い方は、【4tユニックのCADデータ】図面の入手方法と利用時の注意点で確認できます。

寸法図で数値を確認したら、用途に応じて次の資料も確認すると判断が安定します。この記事では寸法図で見るべき項目を中心に扱い、資料の入手方法や配置計画の詳細は内部リンク先で補完します。

4tユニックは、料金だけで選んでも寸法条件が合わなければ現場で使えません。安い車両を手配しても、進入できない、アウトリガーを出せない、荷台が足りない場合は、段取り替えや再手配が必要になります。

レンタル・チャーター・購入・中古導入などの費用判断は、まず寸法図で「現場に入るか」「設置できるか」「荷台が足りるか」を確認してから比較してください。費用面まで含めて検討する場合は、【4tユニックまとめ】性能・寸法・料金から最適仕様を判断で全体像を確認できます。

結論

寸法は寸法図で当たりを付けたうえで、仕様表・車検証・レンタル仕様・現車情報で確定します。作業可否は寸法だけで決めず、地盤・上空障害・作業計画・現場ルール・資格要件を確認してください。

作業前の最小確認セット

• ✅ 寸法図で「全長・全幅・全高・荷台有効長・アウトリガー張出幅・作業半径」を抜き出す
• ✅ カタログ・仕様表・車検証・レンタル仕様で数値を確定する
• ✅ 現場条件（幅・高さ・設置幅・障害物・地盤・上空条件）と突合する
• ✅ 迷う点はレンタル会社・業者・メーカーへ確認する
• ✅ 安全・法規・資格・作業手順は、現場ルールと一次情報を優先する

Q：4tユニックの寸法図では何を見ればいい？

A：全長・全幅・全高・荷台寸法・アウトリガー張出・作業半径を確認します。進入できるか、設置できるか、荷台が足りるかを分けて判断することが重要です。

Q：4tユニックの全長や全幅の目安は？

A：4tクレーン付トラックの実機例では、全長約8.18〜8.20m、全幅約2.25〜2.26m、全高約3.02〜3.04mの例があります。ただし、メーカー・架装・年式・仕様で変わるため個別確認が必要です。

Q：荷台寸法は標準4tトラックと同じ？

A：同じとは限りません。4tユニックはクレーン基部や架装の影響で荷台有効長が短くなることがあるため、荷台長ではなく実際に使える有効長で確認してください。

Q：アウトリガー張出はなぜ重要？

A：車両を停められても、アウトリガーを出せなければクレーン作業ができないためです。停車幅ではなく、作業時に必要な幅で判断します。

Q：寸法図だけで4tユニックを手配してよい？

A：寸法図だけでは不十分です。カタログ、仕様表、レンタル仕様、車検証、現車情報、業者確認で最終判断してください。

Q：CADデータがあれば寸法図は不要？

A：不要ではありません。CADデータは配置検討に便利ですが、実車仕様と一致するとは限らないため、寸法図・カタログ・現車情報と照合して使う必要があります。

要点

• ✅ 4tユニックの寸法図は、全長・全幅・全高だけでなく、荷台寸法・アウトリガー張出・作業半径まで見る
• ✅ 判断軸は「進入できるか」「設置できるか」「荷台が足りるか」の3つに分ける
• ✅ 寸法図の数値は、現場の幅・高さ・障害物・地盤・吊り荷位置と照合する
• ✅ 最終判断は、カタログ・仕様表・レンタル仕様・車検証・現車情報で確定する

次の行動

まずは現場条件チェックリストを作り、寸法図の「全体寸法・荷台有効長・アウトリガー張出幅・作業半径」と照合してください。そのうえで、必要に応じてカタログ・図面・CADデータを確認すると、手配前の判断がしやすくなります。

• 🧭 4tユニック全体の選び方は、【4tユニックまとめ】性能・寸法・料金から最適仕様を判断
• 🧭 仕様確認は、【4tユニックのカタログ】メーカー別に確認すべき比較ポイント
• 🧭 配置計画は、【4tユニックの図面】配置計画や進入検討での使い方

著者：ユニック車ガイド編集部

4tユニックの寸法は仕様によって変わります。寸法図で「全体寸法」「荷台有効長」「アウトリガー張出幅」「作業半径」を確認し、現場の幅・高さ・設置スペース・障害物と突合してから手配を確定してください。進入可否だけで判断せず、停車と作業を分けて成立判定することで、現場到着後の段取り替えを減らせます。
