【4tユニックの図面】配置計画や進入検討での使い方

4tユニックの図面を見るとき、「この車両は現場に入れるのか」「アウトリガーを張って置けるのか」「吊り荷の位置まで届くのか」を事前に判断したい人は多いはずです。

結論：4tユニックの図面は、進入経路・配置位置・アウトリガー張り出し・作業半径を事前に確認するための資料です。ただし、図面だけで作業可否を断定せず、当該車両資料・現場実測・能力表の注記条件を照合して最終判断する必要があります。

特に4tクラスは、ベース車両、クレーン装置、荷台、工具箱、リアアウトリガー形状などで外形や突出部が変わることがあります。そのため、図面上で「入りそう」「置けそう」に見えても、実車や現場条件と一致しない場合があります。

本記事では、4tユニックの図面を使って、入るか・置けるか・届くかを確認する手順、図面で見るべき数値、図面だけでは判断できないリスク、必要な資料の確認先を整理します。

4tユニックの性能・寸法・料金・資格までまとめて確認したい場合は、【4tユニックまとめ】性能・寸法・料金から最適仕様を判断も参考にしてください。

著者情報

ユニック車ガイド編集部（現場手配・安全配慮・仕様確認の判断軸を優先）

監修条件（安全・法規配慮）

• ✅ 最終判断は「当該車両の資料（仕様書／車検証／レンタル会社の車両情報）」と「現場の実測（進入路／路面／上空障害物）」の照合を前提にします。
• ⚠️ 図面だけで作業可否を断定せず、現場条件と能力表の注記条件を必ず確認します。

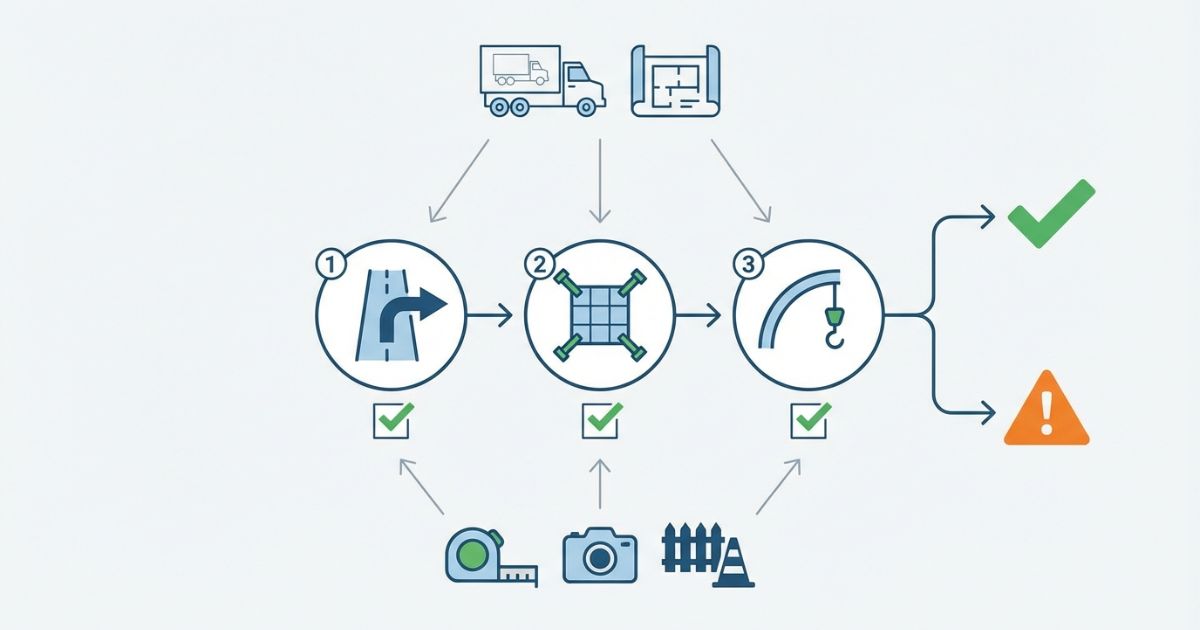

結論：4tユニックの図面は、手配前に「入るか・置けるか・届くか」を整理するために使います。

理由：進入路、設置スペース、作業半径のどれか1つでも成立しないと、当日の段取り変更や安全リスクにつながるためです。

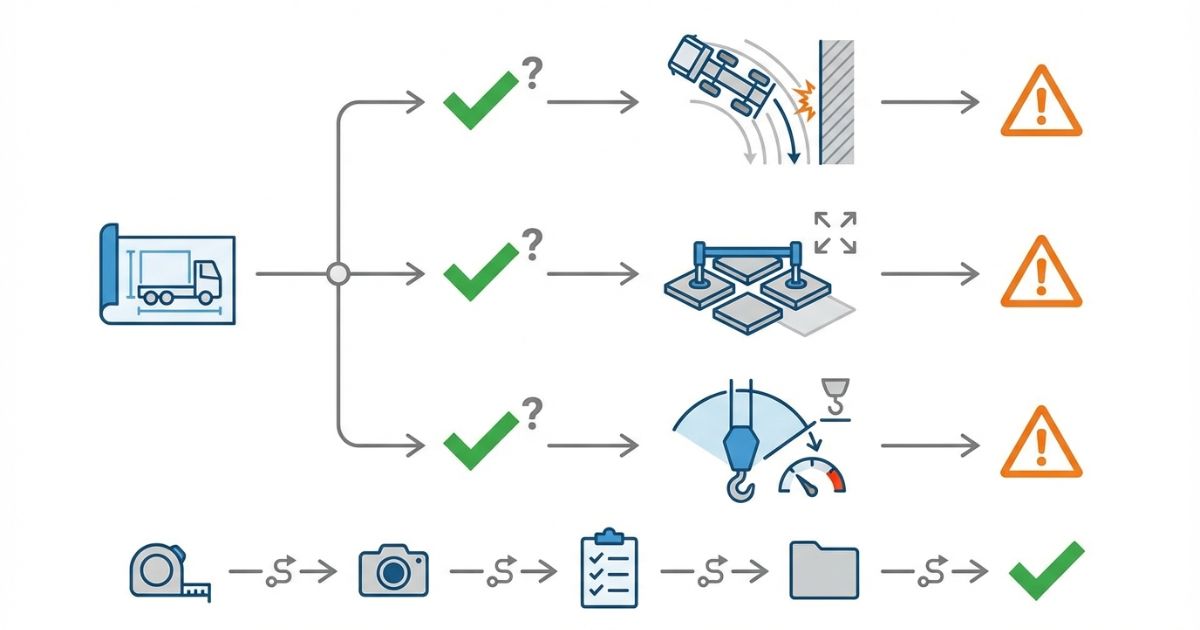

図面を見ずに手配すると、現場で次のような問題が起きやすくなります。

例えば進入が成立しても、設置位置が片側に寄ってアウトリガーが張れない場合は「置けない」に該当します。また、設置できても作業半径が伸びすぎると、能力表上の定格荷重が不足することがあります。

補足：図面は万能な答えではなく、現場条件と照合して初めて有効になる判断材料です。図面で「成立しそう」と判断できても、路面の支持力、上空の電線、足場、搬入動線の混雑などで実質的に不可になることがあります。

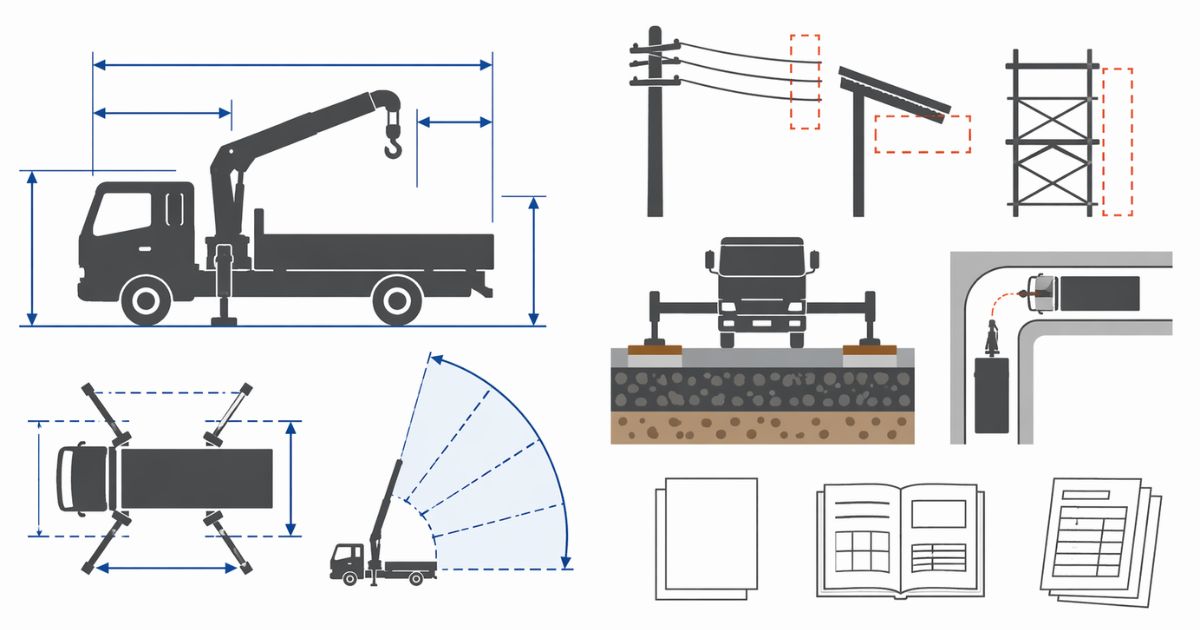

結論：図面で確認できるのは、主に車両寸法、アウトリガー張り出し、作業範囲、装置の位置関係です。一方で、路面・勾配・段差・上空障害物・誘導員配置などは現場側で別確認が必要です。

寸法値そのものを詳しく確認したい場合は、【4tユニックの寸法図】図面で必ず確認すべきポイントを整理で、全長・全幅・全高・荷台寸法・アウトリガー張り出しなどの見方を確認してください。

図面は「想定仕様の外形・範囲」を示す資料であり、当該車両と完全に一致するとは限りません。特にレンタル車両では、同じ4tユニックでも架装、工具箱、後部装備、アウトリガー形状が異なる場合があります。

結論：同じ「図面」でも、寸法図、配置図、アウトリガー図、能力表、CAD図面では役割が異なります。手配ミスを減らすには、資料ごとの役割を分けて確認することが重要です。

CAD図面は、配置図作成や干渉確認に使いやすい資料です。ただし、CADデータの入手方法や利用時の注意点はこの記事では詳しく扱わず、【4tユニックのCADデータ】図面の入手方法と利用時の注意点で確認してください。

無料のjww・dxfデータを探したい場合は、【4tユニックCAD（無料）】jww・dxf形式データの探し方を参考にしてください。無料データは便利ですが、実車寸法・クレーン段数・アウトリガー張り出しが一致しない場合があります。

結論：進入検討では、車両全長・全幅・全高を確認したうえで、最狭部、高さ制限、曲がり角、停止位置を現場実測で照合します。

4tユニックは、車種・年式・架装・クレーン型式・荷台仕様・レンタル車両の個体差で寸法が変わります。以下はあくまで一般的な目安であり、最終的には当該車両資料で確認してください。

「幅が足りるか」だけで判断すると、曲がり角で詰まることがあります。狭い進入路では、通行可否と安全運用を分けて考え、誘導員配置、停止位置、一時待機場所まで確認してください。

結論：配置計画では、車両を置けるかだけでなく、アウトリガーを張れるか、敷板を置けるか、吊り荷の動線を確保できるかを確認します。

アウトリガーが張れるだけでは不十分です。敷板を置く前提で面積が確保できるか、吊り荷の通り道や立入制限の範囲が成立するかまで整理すると、当日の「置けない」を減らせます。

配置条件を図面上で検討する場合、CADデータを使うと車両外形やアウトリガー範囲を配置図に落とし込みやすくなります。ただし、CADデータが実車仕様と一致するとは限らないため、最終的には当該車両の資料で確認してください。

設置位置の微調整が必要な現場では、「張り出しは入るが、車両を寄せられない」ことがあります。作業点までの半径だけでなく、車両の退避、搬入車両の通行、人の動線も含めて成立判定することが重要です。

結論：能力表は「吊り荷重量」だけで見ず、まず作業半径を固定してから、定格荷重、吊り具重量、注記条件を照合します。

理由：同じ吊り荷重量でも、作業半径が伸びるほど吊れる重量は小さくなるためです。

図面上では、車両の設置位置と吊り荷の位置を決め、吊り点までの水平距離を確認します。そのうえで、当該車両の能力表にある半径条件の定格荷重と照合してください。

「届くか」だけでなく、「届いた状態で余裕があるか」を見ることが重要です。作業半径がギリギリの計画は、設置位置のずれや吊り点の変更で成立が崩れやすくなります。

同じ4tユニックでも、クレーン型式、段数、架装条件で能力表の注記が変わることがあります。数値を一般化せず、当該車両の能力表と注記条件を必ずセットで確認してください。

結論：図面で一次判定をしたあとも、路面、勾配、段差、上空障害物、立入管理などの現場リスクを別に確認する必要があります。

図面には車両やクレーンの外形は示されますが、現場の地盤状態、沈下リスク、周辺障害物、当日の作業動線までは示されません。

安全・法規・資格に関する判断は、図面の照合だけで完結しません。必要に応じて、社内安全担当、元請けルール、作業計画書、レンタル会社や販売店の資料を確認してください。

結論：図面が手元にない場合は、レンタル会社、販売店、メーカー資料から、寸法図、アウトリガー図、能力表、車両仕様を確認します。

メーカー別のカタログで確認すべき項目を整理したい場合は、【4tユニックのカタログ】メーカー別に確認すべき比較ポイントを参考にしてください。

図面確認後に実際の手配方法を考える場合は、車両だけを借りるのか、作業込みで依頼するのかも分けて判断します。レンタル費用の見方は、【4tユニックのレンタル料金】1日・月額・相場の違いを比較で確認してください。

受け取った資料が「同じ4tユニック」でも、当日使う車両と同一仕様とは限りません。最終確認では、資料の型式、クレーン段数、アウトリガー形状、荷台仕様、後部装備が当該車両と一致しているかを確認してください。

4tユニックの図面だけで進入できるか判断できますか？

一次判定はできますが、断定はできません。図面で車両寸法は確認できますが、曲がり角、段差、勾配、上空障害物、停止位置、誘導員配置は現場実測が必要です。

配置計画で最初に見るべき数値は何ですか？

車両全長・全幅・全高、アウトリガー張り出し幅、作業半径を優先して確認します。設置できなければ作業半径以前に計画が崩れるため、車両を置けるか、アウトリガーを張れるかを先に見ます。

アウトリガー張り出し幅はどのくらい見ておけばよいですか？

4tクラスでは約3.5〜4.7m程度の例があります。ただし、クレーン型式、張出方式、架装条件で変わるため、必ず当該車両の資料で確認してください。

図面とCADデータは何が違いますか？

図面は寸法確認や判断用の資料として使いやすく、CADデータは配置図作成や干渉確認に使いやすい資料です。どちらも実車仕様と一致するか確認し、無料データだけで作業可否を断定しないことが重要です。

図面が手元にない場合はどうすればよいですか？

レンタル会社、販売店、メーカー資料で、寸法図、能力表、アウトリガー図、車両仕様を確認します。受け取った資料が当日使う車両と同一仕様かどうかも確認してください。

結論：4tユニックの図面は、進入経路・配置位置・アウトリガー張り出し・作業半径を事前に確認するための資料です。

理由：車両寸法、アウトリガー設置、作業半径、能力表の成立条件を、手配前に整理できるためです。

補足：図面だけで作業可否を断定せず、当該車両資料、現場実測、能力表の注記条件を照合して最終判断してください。
