【4tユニックのカタログ】メーカー別に確認すべき比較ポイント

4tユニックを手配するときは、同じ4tクラスでもメーカー、型式、年式、架装、クレーン段数、アウトリガ仕様によって確認すべき条件が変わる。寸法は合うはずなのに進入できない、能力は足りるはずなのに届かない、同じ4tのはずなのに仕様が違うというトラブルは、カタログの数値を「眺めるだけ」で比較軸を固定していない場合に起きやすい。

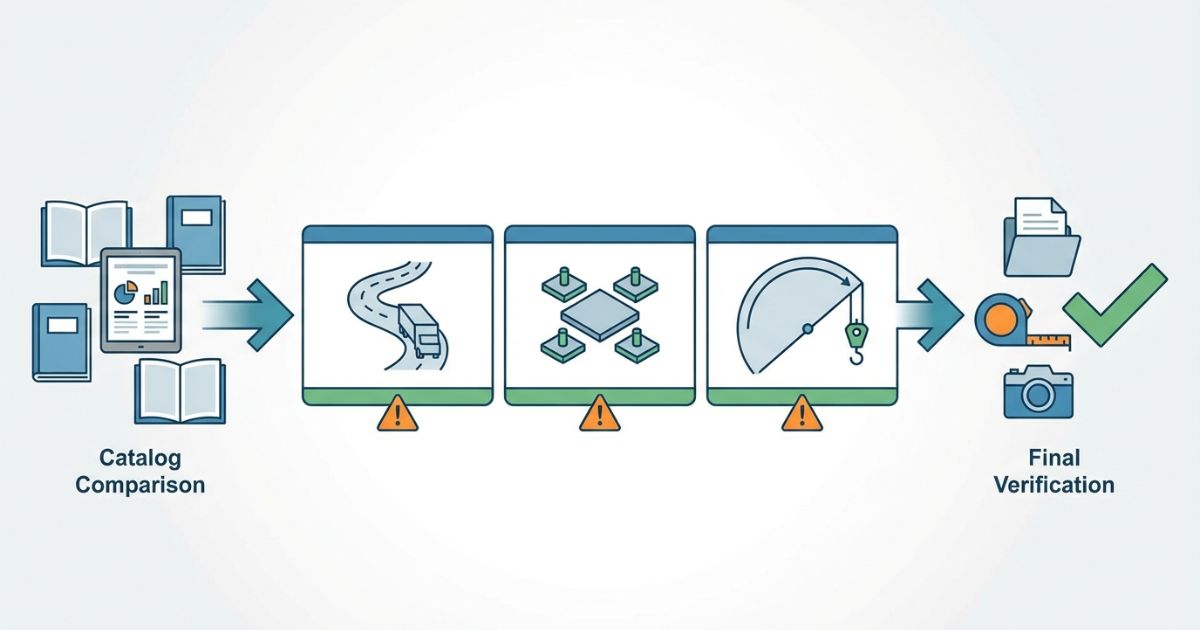

結論は、4tユニックのカタログは候補車両を絞る一次資料として有効だが、作業可否を確定する資料ではない。車両寸法、荷台寸法、クレーン段数、作業半径、定格荷重、アウトリガ張出、車両重量、最大積載量を比較したうえで、最終判断は当該車両資料と現場実測で行う必要がある。

この記事では、4tユニックのメーカー別カタログで見るべき項目、代表的な仕様数値の目安、カタログ・寸法図・図面・CADの使い分けを整理する。4tユニックの性能・寸法・料金・資格をまとめて確認したい場合は、【4tユニックまとめ】性能・寸法・料金から最適仕様を判断も参考にしてほしい。

4tユニックのカタログは仕様確認の入口

結論は、4tユニックのカタログは「候補を絞る」「確認項目を棚卸しする」ための資料として使うのが適切。メーカー別カタログには、車両寸法、クレーン能力、アウトリガ仕様、装備、オプションなどが整理されているため、複数候補を同じ軸で比較する入口になる。

一方で、カタログに掲載される数値は代表値であり、すべての車両にそのまま当てはまるわけではない。実際の4tユニックは、トラック側の型式、荷台、架装、クレーン段数、年式、オプション、レンタル会社の保有車両によって仕様が変わる。中古車やレンタル車では、同じ呼び名でも当該車両の仕様が異なることがある。

そのため、カタログ比較では「この車両で作業できる」と確定するのではなく、「追加で何を確認すべきか」を見える化することが重要になる。最終判断は、当該車両の仕様書、車検証、レンタル会社情報、現場実測を照合して行う。

メーカー別カタログで最初に見る比較項目

結論は、メーカー別カタログを同一項目で比較すると、仕様差と追加確認点が見えやすくなる。メーカーごとに表記や注記の書き方は異なるが、見るべき項目を固定すれば、現場条件に合うかを整理しやすい。

比較の中心は、車両寸法、荷台寸法、クレーン段数、作業半径、吊り上げ能力、アウトリガ張出、車両重量、最大積載量である。メーカー差は優劣ではなく、現場条件との適合で判断する。

4tクラスで目安になる主要数値

結論は、4tユニックのカタログでは代表値を見つつも、必ず当該車両の資料で確認することが重要。下記は、GVW5〜8tクラスに架装される小型トラック搭載型クレーンで見られる代表例であり、4tユニック全車に共通する固定値ではない。

たとえば、つり上げ荷重は2.63tや2.93t、ブーム段数は3段から6段、最大作業半径は6.43mから12.63m程度の例がある。ただし、実際の能力は作業半径、ブーム長さ、アウトリガ張出状態、車両姿勢、荷重条件で変わるため、最大値だけでは判断しない。

上記の数値は、メーカー公式の製品情報に見られる代表例をもとにした目安である。実際に使う車両では、カタログの対象モデル、年式、架装、当該車両の仕様書、車検証、レンタル会社の管理情報を確認する必要がある。

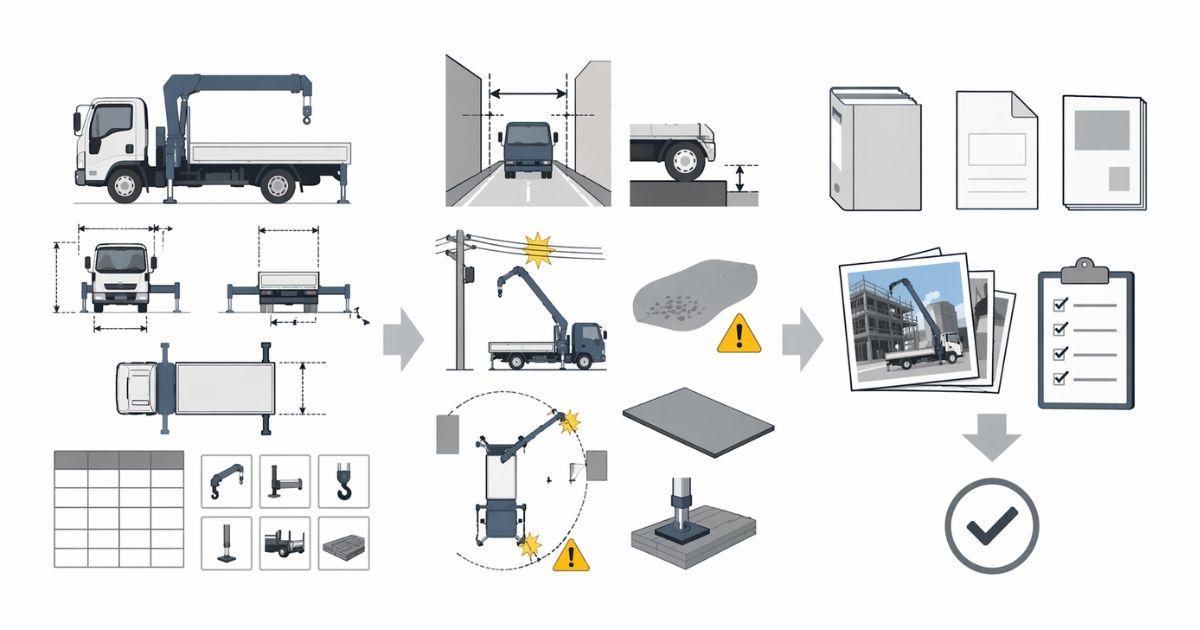

カタログで判断できること・できないこと

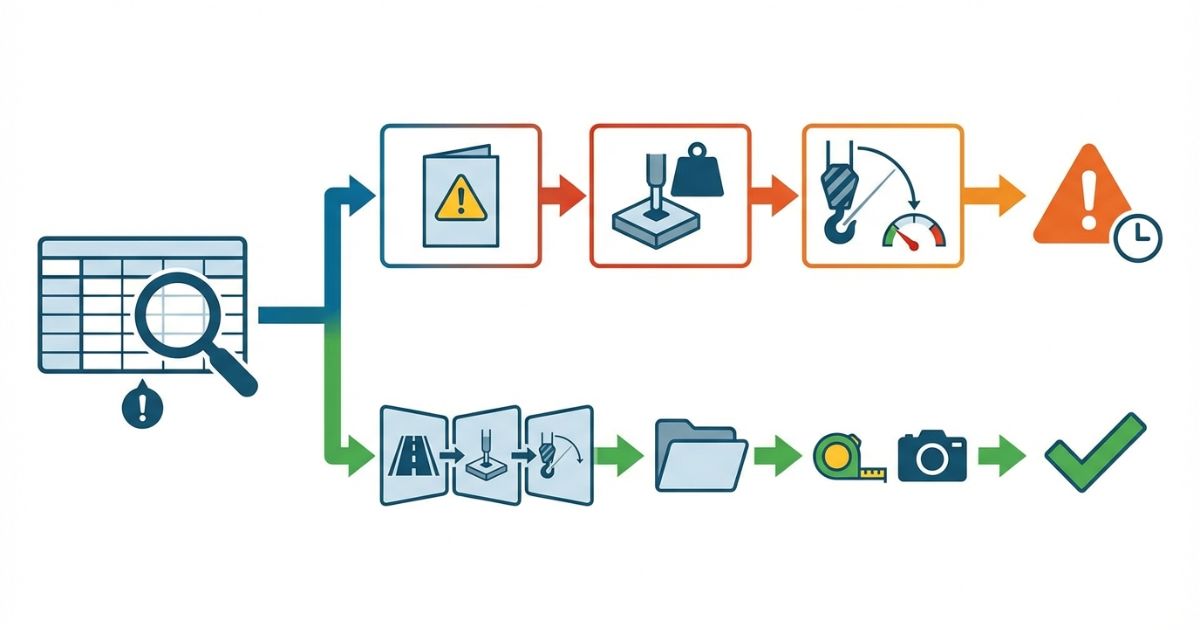

結論は、カタログで判断できるのは一次判定までで、作業可否の確定はできない。カタログは比較の入口として有効だが、現場固有条件と当該車両の仕様差が入ると結論が変わる。つまり、「カタログ上は可能に見えるが、現場条件が合わなければ不可能になる」領域がある。

理由は、カタログ数値が代表値であり、架装差、個体差、注記条件で実際の成立条件が変わるためである。能力表は、作業半径、姿勢、アウトリガ張出状態、設置条件と結びついている。最大吊り上げ能力だけを見ても、実際の吊り作業が成立するかは判断できない。

寸法・荷台・アウトリガは寸法図や図面で確認する

結論は、カタログで寸法の当たりを付けたら、寸法図や図面で現場条件に落とし込む必要がある。カタログ上の全長・全幅・全高だけでは、進入路の曲がり角、最狭部、停止位置、アウトリガ設置スペースまでは判断しきれない。

寸法確認では、車両の外形寸法だけでなく、荷台寸法、クレーン格納時の高さ、アウトリガ張出、作業時の旋回スペースも見る。進入可否は「道路幅が足りるか」だけでなく、曲がり角での余裕、段差、勾配、上空障害物、停車位置、周辺の立入管理まで含めて確認する。

寸法図で確認すべき数値を詳しく整理したい場合は、【4tユニックの寸法図】図面で必ず確認すべきポイントを整理を参考にしてほしい。現場配置、進入経路、旋回スペース、アウトリガ設置など、図面を実務でどう使うかを確認したい場合は、【4tユニックの図面】配置計画や進入検討での使い方で補完できる。

CADデータを使う場合は実車仕様との一致を確認する

結論は、CADデータは配置計画や搬入検討に便利だが、実車仕様と一致するとは限らない。無料CADや汎用図面は、寸法、縮尺、クレーン段数、アウトリガ張出、荷台仕様が当日使う車両と異なる可能性がある。

CADを使う場合は、カタログ、寸法図、当該車両資料、現場実測と組み合わせる。特に、アウトリガの張出、旋回スペース、吊り荷位置、上空障害物、搬入経路を検討する場合は、CAD上で置けるだけでなく、実車が同じ条件で作業できるかを確認する必要がある。

CADデータの入手方法や利用時の注意点を整理したい場合は、【4tユニックのCADデータ】図面の入手方法と利用時の注意点を確認してほしい。jww・dxf形式などの無料データを探す場合は、【4tユニックCAD（無料）】jww・dxf形式データの探し方で補完できる。

新車・中古・レンタルでカタログの見方は変わる

結論は、新車・中古・レンタルでは、カタログの使い方と追加確認すべき資料が変わる。新車では仕様やオプションの比較に使いやすいが、中古車やレンタル車では、年式、架装、装備、整備状態、在庫車両の違いが入るため、メーカー公式カタログだけでは不足する。

費用相場そのものはこの記事では深掘りせず、カタログをどう確認するかに絞る。購入費用やレンタル料金を確認したい場合は、各専用記事へ進むと判断しやすい。

資格・免許はカタログだけでは判断しない

結論は、カタログの能力値と、資格・免許の要否は別に確認する必要がある。カタログに2.63tや2.93tなどのつり上げ荷重が載っていても、それだけで運転できるか、クレーン操作できるか、玉掛けできるかは判断できない。

一般に、つり上げ荷重1t以上5t未満の小型移動式クレーンを操作する場合や、つり上げ荷重1t以上のクレーン等で玉掛け作業を行う場合は、資格確認の対象になる。実際の要否は作業内容、車両仕様、吊る重量、現場運用、社内ルールで変わるため、カタログだけで断定しない。

玉掛けやクレーン操作の範囲を整理したい場合は、【4tユニックに必要な資格】玉掛け・クレーン操作の範囲を確認してほしい。車両総重量や最大積載量から運転免許を確認したい場合は、【4tユニックに必要な免許】運転できる条件と注意点を整理で補完できる。

4tユニックのカタログ比較チェックリスト

結論は、カタログ比較では「進入→設置→作業成立→最終照合」の順番を固定すると、見落としが減る。能力が足りるかを先に見るのではなく、車両が入れるか、置けるか、アウトリガを張れるか、必要な作業半径で吊れるかを順番に確認する。

見落とし防止の確認項目として、作業半径と定格荷重の成立条件、アウトリガ設置条件、個体差、資料の版、当該車両情報の一致を残しておくと、社内共有やレンタル会社への確認がしやすい。

4tユニックのカタログ比較でよくある質問

まとめ

結論は、4tユニックのカタログはメーカー別の仕様差を整理する一次資料として有効だが、最終判断は当該車両資料と現場実測で行う必要がある。カタログでは、車両寸法、荷台寸法、クレーン段数、作業半径、定格荷重、アウトリガ張出、車両重量、最大積載量を同じ軸で比較する。
