【オールテレーンクレーンのアウトリガー】役割・使い方・注意点

オールテレーンクレーンのアウトリガーは、作業時に機体を安定させる重要な装置です。ただし、アウトリガーは「張り出せば安全」ではありません。地盤、水平、張り出し幅、定格荷重、作業半径、作業前点検がそろって初めて、安全判断の前提になります。

結論：アウトリガーは、最大張り出しを基本にし、地盤・水平・定格条件を確認したうえで正しく設置して初めて安全性を確保できる装置です。

この記事では、オールテレーンクレーンのアウトリガーの役割、張り出し幅の考え方、地盤確認、作業前点検、中止判断を整理します。オールテレーンクレーン全体の特徴や用途を先に確認したい方は、【オールテレーンクレーンとは】特徴・用途・仕組みをわかりやすく解説も参考にしてください。

アウトリガーは「出しているか」だけでなく、「どの張り出し状態で・どの地盤に・どの手順で設置したか」で安全性が変わります。同じ機種でも、張り出し幅、作業半径、吊り荷の重さ、地盤条件が変われば、作業できる条件も変わります。

作業計画で迷いを減らすには、車両の前提条件もそろえる必要があります。設置スペース、車体寸法、重量、搬入条件を確認したい場合は、【オールテレーンクレーンのサイズ・重量・速度】主要スペック一覧で基礎スペックを確認してから、アウトリガーの張り出しや作業半径を検討するとズレを減らせます。

オールテレーンクレーンのアウトリガーとは

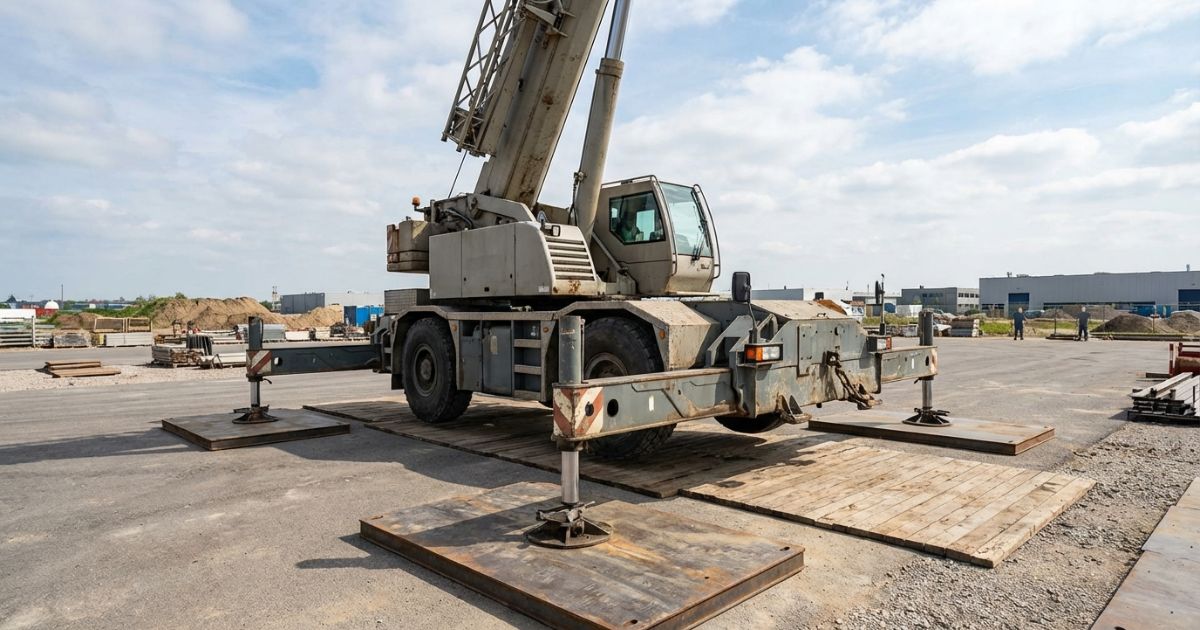

オールテレーンクレーンのアウトリガーは、車体側面から張り出して地面に接地させ、作業時の機体を支える構造です。吊り荷を扱うと、荷重は車体に偏ってかかります。アウトリガーは支持点を広げることで、機体の傾きや転倒リスクを抑える役割を持ちます。

ただし、アウトリガーは万能ではありません。地盤が弱い、水平が取れていない、張り出し量が不足している、作業半径が大きくなっている、吊り荷の条件が不明確といった状態では、アウトリガーを出していても安全とは判断できません。

アウトリガーを「出す」ことと、アウトリガーを「効かせる」ことは別です。接地状態が不十分な場合や、片側だけ沈み込む可能性がある場合は、支持点が増えているように見えても、実際には安定性が確保できていないことがあります。

アウトリガーは「出せば安全」ではない

アウトリガーで迷いが出やすいのは、見た目では「支えているように見える」からです。しかし、実際の安全判断では、地盤強度、接地状態、機体の水平、張り出し状態、吊り荷の条件、作業半径を合わせて確認する必要があります。

たとえば、地盤が局所的に弱い場所では、作業開始時に問題がなく見えても、荷を吊った後や旋回中にアウトリガー接地部が沈むことがあります。また、作業半径が計画より大きくなると、同じ吊り荷でも機体にかかる負担が変わります。

安全側に判断するには、「作業できそうか」ではなく「作業条件を説明できるか」で確認します。張り出し幅、作業半径、定格荷重、地盤条件、水平、接地状態のうち、どれか1つでも不明確な場合は、続行ではなく確認側に寄せることが重要です。

アウトリガーだけでなく、機体の安定性にはカウンターウェイトも関係します。安定性の考え方を補足して確認したい場合は、【オールテレーンクレーンのカウンターウェイト】構造と安全ポイントもあわせて確認してください。

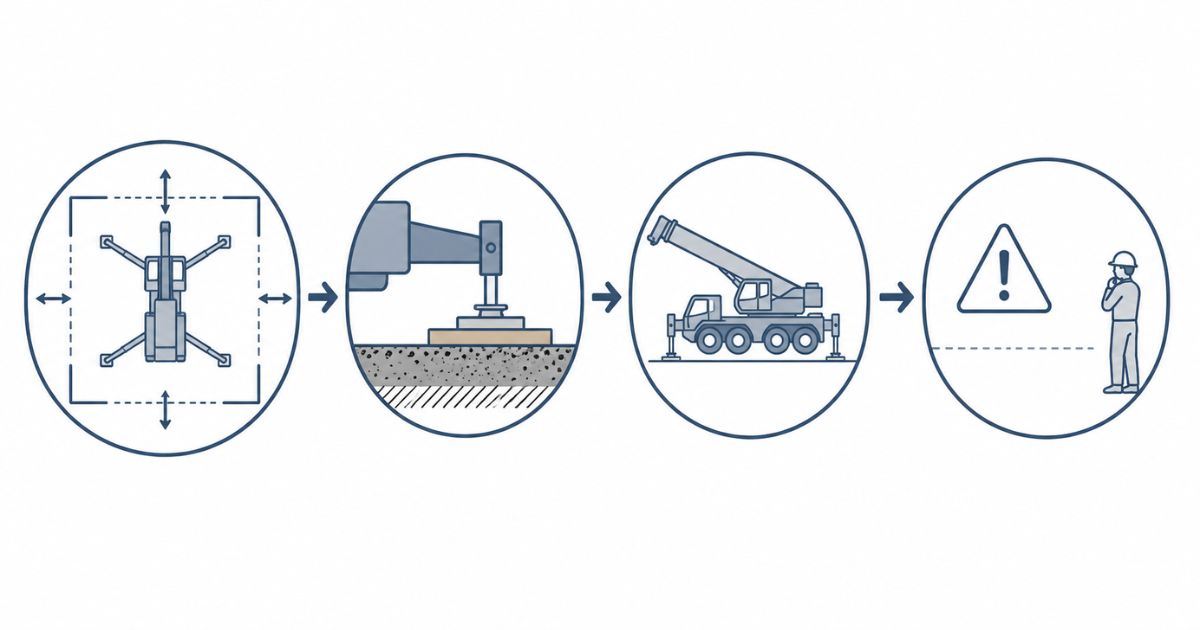

アウトリガー設置前に確認する5項目

アウトリガーの設置は、作業開始直前の操作だけで完結するものではありません。現場に入る前から、車両をどこに置けるか、アウトリガーをどこまで張り出せるか、地盤が荷重を受けられるか、作業半径が計画内に収まるかを確認する必要があります。

特に、車体寸法や設置スペースはアウトリガーの張り出しに直結します。搬入経路や現場進入条件を確認する場合は、【オールテレーンクレーンの公道走行】条件・制限・注意点まとめもあわせて確認すると、現場に入れるか、据付位置を確保できるかを整理しやすくなります。

張り出し幅と定格荷重の考え方

オールテレーンクレーンのアウトリガーは、作業時の安定性を確保するために、原則として最大限に張り出して使用する考え方が基本です。最大張り出しを前提とした定格条件と、中間張り出しや片側制限がある状態の定格条件は同じではありません。

狭い現場では、障害物、道路幅、建物、仮囲い、側溝などにより、アウトリガーを最大まで張り出せないことがあります。その場合は「少ししか吊らないから大丈夫」と感覚で判断せず、使用機種の性能表や取扱説明書で、張り出し状態ごとの定格荷重を確認する必要があります。

定格荷重や作業半径の確認は、アウトリガーの設置判断とセットで扱います。性能表の読み方を確認したい場合は、【オールテレーンクレーンの性能表】見方・チェックポイントを解説も参考になります。

定格条件は、最大吊り上げ荷重だけを見ても判断できません。作業半径、ブーム長、ブーム角度、アウトリガーの張り出し状態、吊り荷の重量、吊具の重量、作業姿勢などをそろえて確認することが重要です。

地盤が不安なときの判断ポイント

アウトリガーは地面に荷重を逃がす装置です。そのため、支える地盤が弱いと、アウトリガーの機能が十分に発揮されません。表面が硬そうに見えても、舗装の下が弱い、埋め戻しが甘い、雨で表層が緩んでいる、地下に空洞や埋設物があるといった場合は注意が必要です。

軟弱地盤や埋設物などにより転倒のおそれがある場所では、作業を避けることが基本です。必要に応じて、十分な広さと強度を持つ敷鉄板や敷板などで荷重を分散する対策を検討します。ただし、敷鉄板を使えば必ず安全という意味ではありません。地盤条件、荷重、敷設方法、機種条件を合わせて確認する必要があります。

地盤が不安な場合は、現場責任者、発注者、管理者、有資格者などに確認し、必要であれば作業位置や作業方法を見直します。「見た目では大丈夫そう」という判断は避け、確認できる資料や現場条件に基づいて判断してください。

作業開始前点検と中止判断

アウトリガー設置後は、作業前点検を省略しないことが重要です。移動式クレーンでは、一般に1年以内ごとの定期自主検査、1か月以内ごとの安全装置・警報装置・ブレーキ等の自主検査、作業開始前の機能点検が重要な確認事項になります。また、自主検査の記録は3年間保存する扱いが基本です。

これらの数値は、アウトリガー単体だけの話ではなく、移動式クレーン作業全体の安全確認に関わるものです。実際の点検項目や記録方法は、機種、仕様、年式、現場条件、社内規程、メーカー資料によって異なるため、取扱説明書や関係者の指示に従って確認してください。

作業中は、吊り荷の移動、旋回、ブーム角度の変化により、アウトリガーにかかる力の偏りが変わります。作業開始時に問題がないように見えても、作業中に接地状態が変化する場合があります。

中止判断は、作業を遅らせるためではなく、条件を整理して安全側に戻すためのものです。不安が残る場合は「あと少しだから」と続けず、原因を地盤・水平・張り出し幅・定格条件・作業半径に分解して確認してください。

カウンターウェイト・組立作業との関係

オールテレーンクレーンは、大型機になるほど、現場搬入、据付、カウンターウェイトの装着、ブーム関連作業などの段取りが重要になります。アウトリガーを設置できても、カウンターウェイトの条件や作業半径が合っていなければ、作業全体として安全とは判断できません。

カウンターウェイトは、吊り荷に対する機体の安定性に関わります。アウトリガーとあわせて安定性を確認したい場合は、【オールテレーンクレーンのカウンターウェイト】構造と安全ポイントを確認してください。

現場での設置手順や、搬入後の組立・分解作業を確認したい場合は、【オールテレーンクレーンの組立・分解】基本工程と注意点が参考になります。アウトリガー設置は、組立・分解や作業前確認の流れの中で扱うと、手順の抜けを減らせます。

また、現場までの搬入や分解輸送が関係する場合は、【オールテレーンクレーンの運搬方法】分解輸送・公道対応の考え方も確認しておくと、搬入後に「置けない」「張り出せない」といったズレを避けやすくなります。

費用面では、アウトリガー設置に必要な敷鉄板、地盤対策、搬入条件、作業日数などが見積に影響する場合があります。ただし、この記事では費用の詳細は広げません。新車・中古・レンタル費用の目安を確認したい場合は、【オールテレーンクレーンの価格】新車・中古・レンタル費用の目安を参考にしてください。

安全・法規・資格の確認ポイント

同じオールテレーンクレーン作業でも、機種、吊り荷の重量、作業半径、設置条件、現場の運用体制によって、確認すべき内容は変わります。安全・法規・資格に関わる部分は、断定ではなく、使用機種のメーカー資料、取扱説明書、性能表、現場責任者、有資格者、関係機関の情報で確認してください。

免許・資格や作業条件を整理したい場合は、【オールテレーンクレーンに必要な免許・資格】運転・作業条件まとめで確認すると、作業前の確認漏れを減らしやすくなります。

法規や資格の確認は、作業を止めるためではなく、現場判断を誤らないために行います。資格を持っていることと、設置条件を満たしていることは別です。アウトリガーの張り出し状態、地盤、水平、定格条件をそろえて確認してください。

オールテレーンクレーンのアウトリガーのよくある質問

まとめ

アウトリガーの判断で迷った場合は、感覚ではなく条件で整理します。まず地盤と水平、次に張り出し幅、定格荷重、作業半径を確認し、不明点が残る場合は作業を続けず、メーカー資料、性能表、現場責任者、有資格者に確認してください。

次に確認する記事として、基本理解は【オールテレーンクレーンとは】特徴・用途・仕組みをわかりやすく解説、設置スペースは【オールテレーンクレーンのサイズ・重量・速度】主要スペック一覧、安定性は【オールテレーンクレーンのカウンターウェイト】構造と安全ポイント、作業段取りは【オールテレーンクレーンの組立・分解】基本工程と注意点を確認すると、作業計画を整理しやすくなります。
