オールテレーンクレーンのカウンターウェイトについて、「重いほど安全なのか」「何tくらい必要なのか」「公道走行時は付けたままでよいのか」と迷うことがあります。
結論からいうと、カウンターウェイトは重ければ安全という装備ではなく、能力表・メーカー指定条件・現場条件・走行条件がそろって初めて安全と作業能力を成立させる重要部材です。
この記事では、オールテレーンクレーンのカウンターウェイトの構造、重さの目安、能力表で確認すべきポイント、不足や指定外構成のリスク、公道走行・運搬時の注意点、アウトリガーとの違いを整理します。前提となる車両の特徴から確認したい場合は、オールテレーンクレーンの特徴・用途・仕組みを先に確認すると理解しやすくなります。
また、カウンターウェイトは装着・取り外し・搬入段取りにも関係します。実際の作業手順まで確認したい場合は、オールテレーンクレーンの組立・分解の基本工程もあわせて確認してください。
- ✅ カウンターウェイトの役割と構造を確認できる
- ✅ 機種別の重さの目安と、数値を見るときの注意点が分かる
- ✅ 能力表・メーカー指定条件・現場条件をもとに安全確認の流れを整理できる
著者情報・編集方針（E-E-A-T）
著者：ユニック車ガイド編集部（現場・安全重視）
本記事は「カウンターウェイトを付ければ安全」ではなく、「能力表とメーカー指定条件に適合して初めて安全が成立する」という前提で構成しています。数値は機種例として示し、実際の判断では取扱説明書・能力表・メーカー資料・元請要件・社内安全基準の確認を優先する方針です。
- ✅ メーカー指定外の構成や現場判断による増減を肯定しない
- ✅ 数値は一例として扱い、機種・仕様・構成・道路条件による違いを補足する
- 📌 安全・法規・走行条件は現場ごとに変わるため、必ず一次情報で確認する

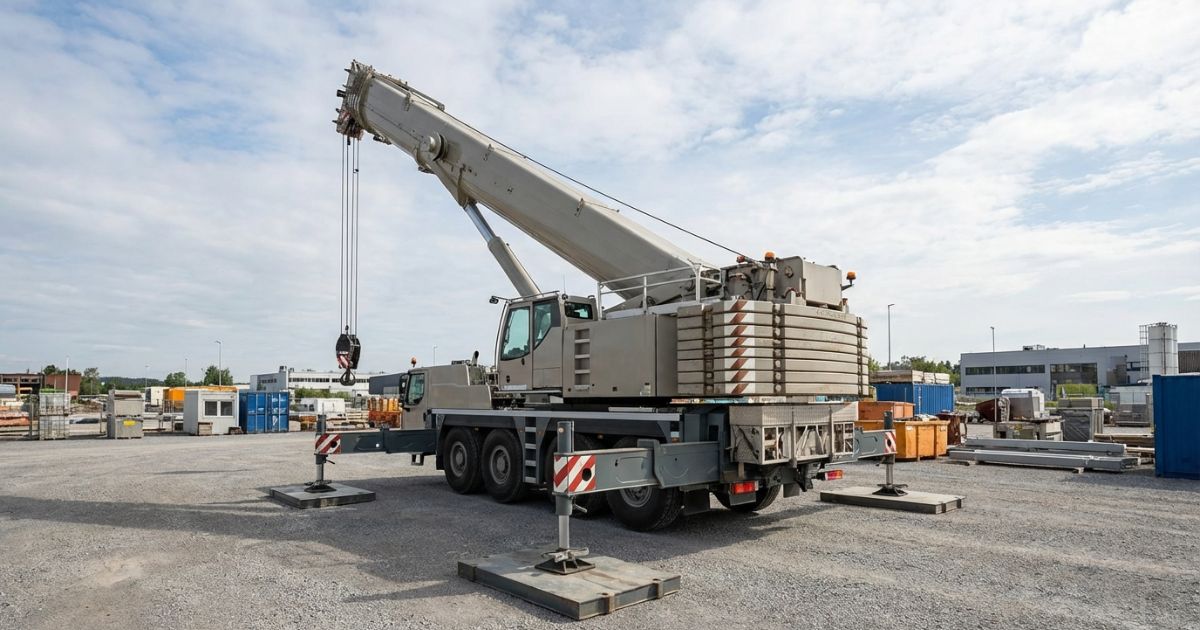

オールテレーンクレーンのカウンターウェイトとは
結論：オールテレーンクレーンのカウンターウェイトとは、吊り荷側に生じる転倒モーメントに対抗し、定格能力を成立させるための重量物です。
理由：クレーン作業では、吊り荷が重いほど、また作業半径が長いほど、車体を倒そうとする力が大きくなります。カウンターウェイトはその反対側の重さとして働き、能力表で定められた作業条件を成立させる重要な要素になります。
注意点：カウンターウェイトは単体で安全を保証する装備ではありません。作業半径、吊り荷重量、ブーム条件、アウトリガー条件、カウンターウェイト構成が能力表とメーカー指定条件に合っていることが前提です。

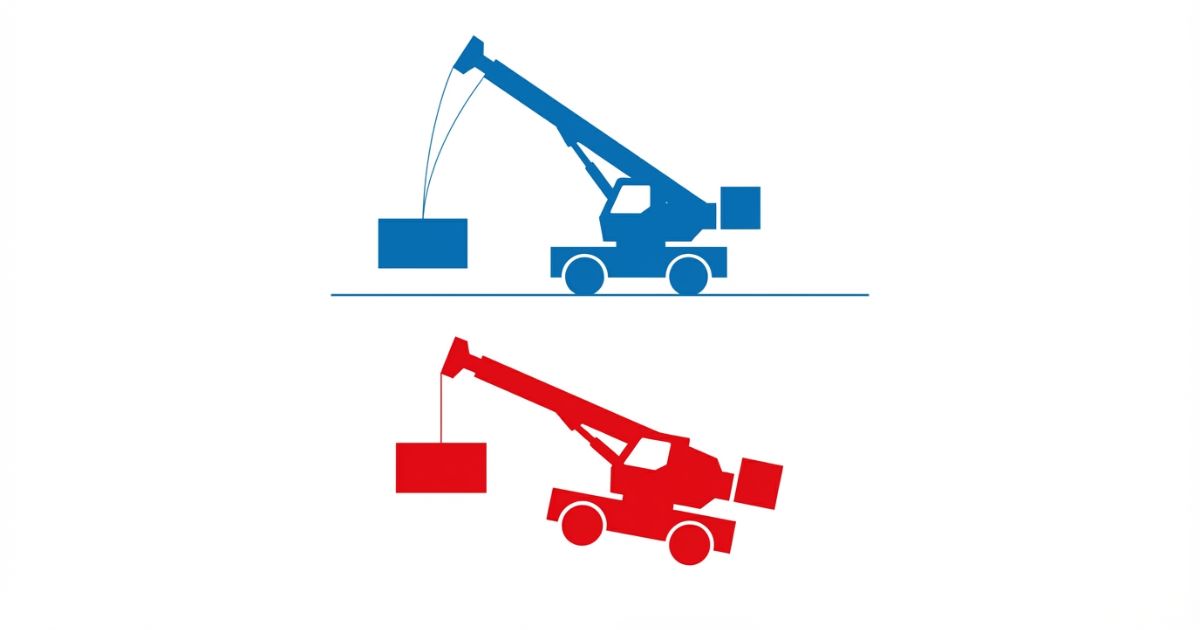

最初に押さえる判断軸
- ✅ カウンターウェイトは「付ければ安全」ではない
- ✅ 安全は重さではなく、条件適合で判断する
- ✅ 能力表の作業半径・吊り荷重量・構成条件を照合する
- ✅ メーカー指定外の構成や自己判断の増減を行わない
カウンターウェイトの構造と役割
結論：カウンターウェイトは、一般に旋回体の後方へ装着され、吊り荷側とは反対方向の重さとして働きます。
理由：オールテレーンクレーンは、現場でブームを伸ばして荷を吊るため、作業半径が伸びるほど転倒方向の力が大きくなります。カウンターウェイトは、その力に対抗するための構成部材です。
ただし、装着位置、装着方法、枚数、組み合わせ、使用できる構成は機種ごとに異なります。実際の運用では、能力表・取扱説明書・メーカー資料で指定条件を確認してください。
カウンターウェイトが担う主な役割
- 🧩 吊り荷側に発生する転倒モーメントに対抗する
- 🧩 定格荷重や作業範囲を成立させる条件の一部になる
- 🧩 作業半径が長い作業や大型機で特に重要になる
- ⚠️ 単体で安全を保証する装備ではない
装着・取り外しは組立工程とも関係する
大型のオールテレーンクレーンでは、カウンターウェイトを現場で装着・取り外しする場合があります。装着作業は、搬入、設置、アウトリガー張り出し、作業前確認と連動するため、工程全体での段取りが重要です。
現場での流れを詳しく確認する場合は、オールテレーンクレーンの組立・分解の基本工程と注意点を確認してください。
カウンターウェイトの重さは何t？機種別の目安
結論：カウンターウェイトの重さは、機種・クラス・仕様・構成により大きく異なります。80t級でも十数t規模、大型機では100tを超える構成になる例があります。
注意点：以下の数値は代表的な機種例であり、すべてのオールテレーンクレーンに共通する数値ではありません。実際の判断では、メーカーの能力表・仕様書・取扱説明書を確認してください。車両全体の寸法や重量もあわせて確認する場合は、オールテレーンクレーンのサイズ・重量・速度の主要スペックも参考になります。
カウンターウェイトの重さの機種別目安
| 機種例 | クラス・特徴 | カウンターウェイト関連の数値 | 読み取り方 |
|---|---|---|---|
| Tadano AC 4.080-1 | 80t級・4軸のオールテレーンクレーン | 最大カウンターウェイト17.7t。12t軸重以内で最大9.3t、10t軸重以内でも3.3tのカウンターウェイトを自走時に搭載可能とされる仕様例がある。 | 中型クラスでも十数t規模になる例。走行時に搭載できる重量は軸重条件で変わる。 |
| Tadano AC 7.450-1 | 450t級・7軸の大型オールテレーンクレーン | 最大カウンターウェイト150t。アウトリガーベース8.25m×8.45m。 | 大型機では、カウンターウェイトだけで100tを超える構成になる例がある。 |
| Liebherr LTM 11200-9.1 | 最大吊上能力1,200t級・9軸の最大級オールテレーンクレーン | 最大吊上能力1,200t、伸縮ブーム100m、最大作業半径136m。 | 最大級では、カウンターウェイトだけでなく車両規模・ブーム長・作業半径も非常に大きくなる。詳しい大型機の比較は別記事で確認する。 |
大型機や最大機の代表例を詳しく確認したい場合は、オールテレーンクレーンの世界最大・日本最大の代表機種を確認してください。
能力表で確認すべきポイント
結論：カウンターウェイトの判断では、作業半径、吊り荷重量、ブーム条件、アウトリガー条件、カウンターウェイト構成を能力表で照合することが重要です。
理由：能力表は「この条件ならこの定格荷重で作業できる」という前提を示すものです。カウンターウェイトの重量や構成が能力表の前提から外れると、予定していた作業能力は成立しません。
能力表の詳しい見方や、見落としやすい条件を確認する場合は、オールテレーンクレーンの性能表の見方・チェックポイントを確認してください。

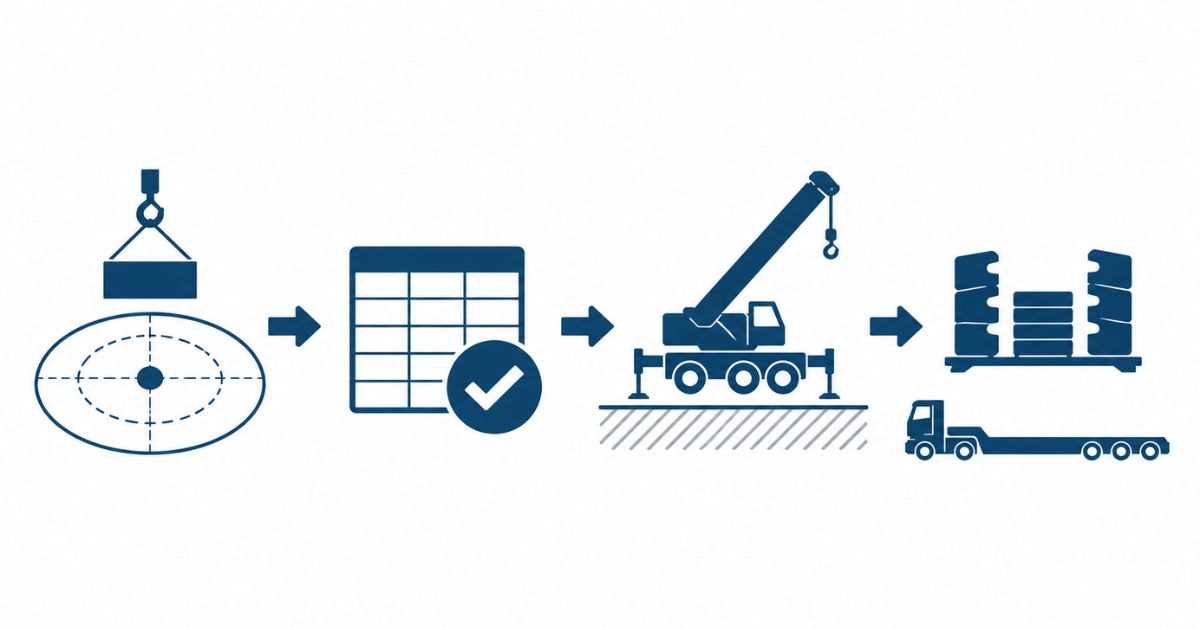

確認手順
- 吊り荷重量、吊り具重量、吊り方を整理する
- 最大作業半径と通常作業半径を確認する
- ブーム長、ジブ使用の有無、旋回範囲を確認する
- アウトリガーの張り出し条件と地盤条件を確認する
- 能力表で必要なカウンターウェイト構成を確認する
- メーカー指定条件、取扱説明書、元請要件、社内ルールに合うか確認する
能力表を見るときの注意
- ✅ 「吊れる重さ」だけでなく「その条件で成立するか」を見る
- ✅ カウンターウェイト構成が能力表の前提と一致しているか確認する
- ✅ アウトリガー張り出し条件や地盤条件を省略しない
- ⚠️ 条件が変わった場合は、能力表を取り直して判断する

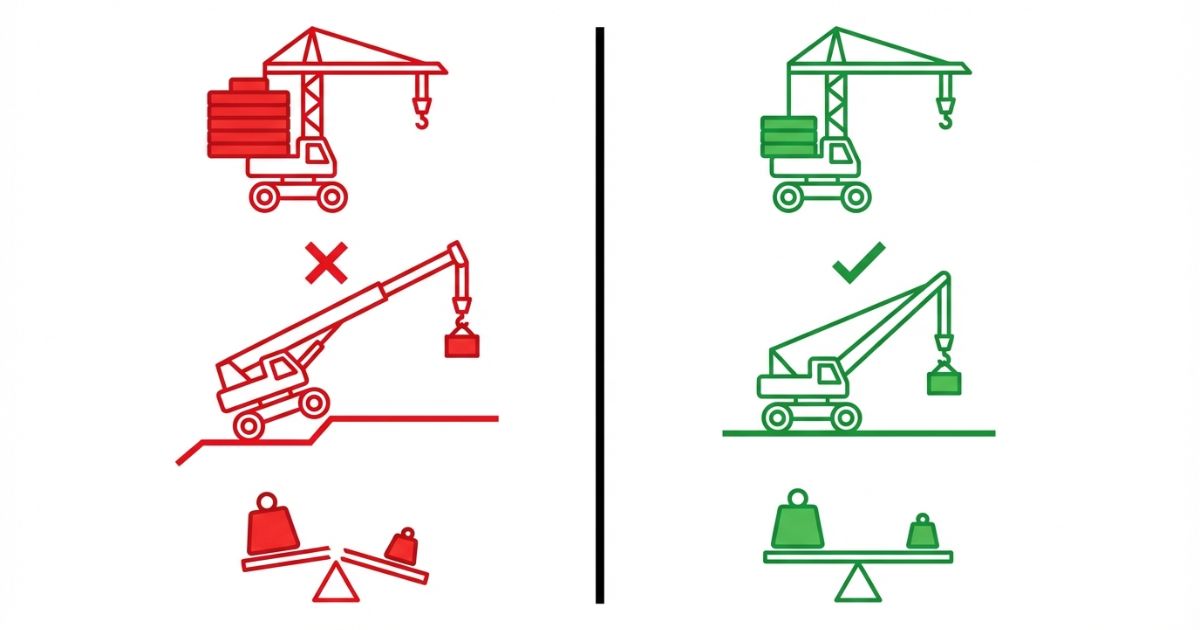

不足・指定外構成で起きるリスク
結論：カウンターウェイトの不足は能力不足や安全マージン不足につながり、過剰または想定外の構成はメーカー指定条件から外れるリスクがあります。
理由：能力表は、決められた構成・作業半径・アウトリガー条件などを前提に成立しています。現場判断でカウンターウェイトを増減したり、指定外の構成で運用したりすると、作業能力と安全性の根拠が崩れます。
不足すると起きやすいこと
- ⚠️ 予定した作業半径で吊り荷重量が成立しない
- ⚠️ 安全マージンが不足し、作業継続の判断が危険側に寄る
- ⚠️ 当日に作業停止・手配やり直し・工程遅延が起きる
- ✅ 回避策は、手配段階で能力表とメーカー指定条件を確認すること
過剰または想定外構成で起きうる問題
「重いほど安全」と考えて、能力表やメーカー指定条件にない構成で使うことは避けるべきです。指定外構成は、車体、旋回体、アウトリガー、走行条件など別の部分に影響する可能性があります。
- ✅ メーカー指定条件の範囲で構成を決める
- ✅ 現場判断で勝手に増減しない
- ⚠️ 指定外の装着や構成を「安全側」として正当化しない
よくある失敗例と回避策
| 失敗例 | 起きること | 回避策 |
|---|---|---|
| 能力表を見ずに「だいたい」で手配する | 能力不足、作業停止、手配やり直しが起きる | 作業半径、吊り荷重量、カウンターウェイト構成を能力表で照合する |
| 現場で重さを増減して対応しようとする | メーカー指定条件から外れ、成立根拠が崩れる | 指定構成の範囲で判断し、条件が合わない場合は作業計画を見直す |
| アウトリガー条件や地盤条件を軽視する | 能力表の前提条件が成立せず、安全マージンが不足する | 地盤、敷鉄板、アウトリガー張り出し条件を事前に確認する |
| 公道走行条件を後回しにする | 取り外し、分割、別送が必要になり、搬入や工程が崩れる | 走行条件と搬入条件を計画段階で確認する |
公道走行・運搬時の注意点
結論：公道走行や運搬が絡む場合、カウンターウェイトを装着したまま走れるかは、機種・装備・軸重・道路条件・許可条件によって異なります。
理由：道路法における一般的制限値には、幅2.5m、長さ12.0m、高さ3.8m、総重量20.0t、軸重10.0tなどの基準があります。大型のオールテレーンクレーンでは、車両本体やカウンターウェイトの重量が大きいため、取り外し・分割・別送を前提にする場合があります。
公道走行の条件や制限を詳しく確認する場合は、オールテレーンクレーンの公道走行の条件・制限・注意点を確認してください。分解輸送や別送部材まで含めて確認する場合は、オールテレーンクレーンの運搬方法と分解輸送の考え方が参考になります。
走行・運搬時に確認すること
- ✅ カウンターウェイトを装着したまま走行できる仕様か
- ✅ 走行時の軸重、総重量、寸法が道路条件に合うか
- ✅ 取り外し、分割、別送が必要か
- ✅ 別送する場合のトラック手配、搬入順、現場での装着工程
- ✅ 特殊車両通行許可や現場周辺の進入条件
費用はカウンターウェイト単体では判断しない
カウンターウェイトは、機種選定、別送、組立、待機、現場条件にも関係するため、費用は単体では判断しにくい要素です。価格やレンタル費用の目安を確認したい場合は、オールテレーンクレーンの価格・中古・レンタル費用の目安を確認してください。
見積依頼時は、作業半径、吊り荷重量、搬入条件、カウンターウェイトの装着・別送条件をまとめて伝えると、条件のすり合わせがしやすくなります。
アウトリガーとの違いと関係
結論：カウンターウェイトとアウトリガーはどちらも安定性に関わりますが、役割は異なります。カウンターウェイトはバランス、アウトリガーは接地・支持条件を担います。
理由：カウンターウェイトが指定構成でも、アウトリガーの張り出し不足、地盤不良、敷板不足があれば、能力表の前提が崩れる場合があります。逆に、アウトリガーを適切に設置していても、カウンターウェイト構成が能力表と合っていなければ、予定した作業能力は成立しません。
アウトリガーの設置や地盤確認を詳しく確認する場合は、オールテレーンクレーンのアウトリガーの役割・使い方・注意点を確認してください。
カウンターウェイトとアウトリガーの違い
| 項目 | カウンターウェイト | アウトリガー |
|---|---|---|
| 主な役割 | 吊り荷側の転倒モーメントに対抗する | 車体を支持し、接地条件を安定させる |
| 確認する条件 | 重量、枚数、組み合わせ、装着条件 | 張り出し幅、地盤、敷板、水平、設置スペース |
| 能力表との関係 | 定格荷重の構成条件になる | 定格荷重の設置条件になる |
| 注意点 | 重いほど安全とは限らず、指定構成が前提 | 張り出し不足や地盤不良があると能力表の前提が崩れる |
手配前チェックリスト
結論：カウンターウェイトの手配ミスを防ぐには、作業条件・現場条件・走行条件を先に整理し、能力表とメーカー指定条件に照合することが重要です。
免許や作業資格の確認が必要な場合は、オールテレーンクレーンに必要な免許・資格と作業条件もあわせて確認してください。
手配前に確認する項目
- ✅ 吊り荷重量（荷本体・吊り具・付属品を含む）
- ✅ 最大作業半径と通常作業半径
- ✅ ブーム長、ジブ使用の有無、旋回範囲
- ✅ 必要なカウンターウェイト構成
- ✅ アウトリガー張り出し条件
- ✅ 地盤、敷鉄板、設置スペース、段差、傾斜
- ✅ 進入路、上空障害物、周辺交通、搬入順
- ✅ カウンターウェイトの取り外し、分割、別送の必要性
- ✅ 能力表、取扱説明書、メーカー資料、元請要件、社内安全基準
当日確認ポイント
- 作業半径・吊り荷重量・吊り方が計画どおりか確認する
- カウンターウェイト構成が能力表の前提と一致しているか確認する
- アウトリガーの張り出し、地盤、水平状態を確認する
- 走行時と作業時でカウンターウェイトの状態が変わる場合は、装着工程を確認する
- 条件変更が起きた場合は、能力表と作業計画を取り直す
オールテレーンクレーンのカウンターウェイトのよくある質問
オールテレーンクレーンのカウンターウェイトとは何ですか？
吊り荷側に生じる転倒モーメントに対抗し、定格能力を成立させるための重量物です。ただし、単体で安全を保証するものではなく、能力表やメーカー指定条件に適合していることが前提です。
カウンターウェイトは何tくらいありますか？
機種や構成により異なります。代表例では、80t級で最大17.7t、450t級で最大150tのカウンターウェイトを設定する機種があります。実際の数値はメーカー資料や能力表で確認してください。
カウンターウェイトは重いほど安全ですか？
重いほど安全とは限りません。安全は、能力表・メーカー指定構成・現場条件・アウトリガー条件に適合しているかで判断します。
現場でカウンターウェイトを増減してもよいですか？
メーカー指定外の構成や現場判断による増減は避ける必要があります。指定条件から外れると、作業能力や安全性の根拠が崩れる可能性があります。
公道走行時はカウンターウェイトを付けたままですか？
機種・軸重・総重量・道路条件・許可条件により異なります。取り外し、分割、別送が必要になる場合もあるため、搬入計画の段階で確認してください。
アウトリガーとカウンターウェイトは何が違いますか？
カウンターウェイトは吊り荷側の力に対抗するバランス要素で、アウトリガーは車体を支持する接地・設置条件の要素です。どちらか一方だけで安全が成立するものではなく、能力表の前提として両方を確認する必要があります。
まとめ
オールテレーンクレーンのカウンターウェイトは、「重いほど安全」「付ければ大丈夫」と判断する装備ではありません。作業半径、吊り荷重量、カウンターウェイト構成、アウトリガー条件、現場条件、公道走行条件をそろえて、能力表とメーカー指定条件に適合させることが重要です。
- ✅ カウンターウェイトは、定格能力を成立させるための重要部材である
- ✅ 重量は機種により異なり、80t級で十数t、大型機では100t超の例もある
- ✅ 安全は重さではなく、能力表とメーカー指定条件への適合で判断する
- ✅ 公道走行や運搬では、取り外し・分割・別送が必要になる場合がある
- ✅ アウトリガー条件や地盤条件も、能力表の前提として必ず確認する
🧭 次に取る行動
手配前に「作業半径・吊り荷重量・カウンターウェイト構成・アウトリガー条件・現場条件・公道走行条件」を整理し、能力表とメーカー指定条件に照合してください。オールテレーンクレーン全体の基礎を確認したい場合は、オールテレーンクレーンとは何かを解説した親記事も参考になります。
