【オールテレーンクレーンの組立・分解】基本工程と注意点

大型クレーン案件で「オールテレーンクレーンの組立・分解は毎回必要なのか」「現場側では何を準備すればよいのか」が曖昧なままだと、工程遅延・追加費用・安全リスクにつながりやすくなります。

結論として、オールテレーンクレーンの組立・分解は、現場判断で省略・実施する作業ではありません。運搬条件・設置条件・安全体制を確認したうえで、専門業者の管理下で行う工程です。

この記事では、危険な実作業手順を細かく解説するのではなく、組立・分解が必要になる条件、現場管理者が事前に確認する項目、専門業者へ相談すべき範囲を整理します。

✅ 組立・分解が必要になりやすいケース
✅ 搬入から作業前確認、分解・搬出までの基本工程
✅ 搬入路・地盤・アウトリガー・カウンターウェイト・資格確認の注意点

オールテレーンクレーン全体の特徴や用途から確認したい場合は、先に【オールテレーンクレーンとは】特徴・用途・仕組みをわかりやすく解説を確認すると、この記事の内容も理解しやすくなります。

また、分解輸送や公道対応を含めた搬入計画を確認したい場合は、【オールテレーンクレーンの運搬方法】分解輸送・公道対応の考え方もあわせて確認してください。

著者情報・監修条件（安全・法規配慮）
オールテレーンクレーンの組立・分解とは
1. 運搬状態と作業状態の差を埋める工程
2. この記事で扱う範囲
組立・分解が必要になる主なケース
組立・分解の基本工程
1. 現場管理者が把握すべき流れ
2. 基本工程と確認事項
事前に確認すべき現場条件
安全管理と資格確認の注意点
組立・分解で起きやすい失敗例と回避策
1. よくある失敗は「条件の未確認」から起きる
2. 失敗例と回避策
関連して確認したい記事
オールテレーンクレーンの組立・分解のよくある質問
まとめ
出典・参考情報

著者情報・監修条件（安全・法規配慮）

著者：ユニック車ガイド編集部（現場・安全配慮の実務視点）

立場：初心者にも分かりやすく全体像と判断軸を提示しつつ、自己判断での危険な実作業は推奨せず、専門管理と一次情報確認を前提に解説します。

📌 法規・資格・安全要件は、機種、つり上げ荷重、現場条件、運搬形態、作業内容により変わります。最終判断は、必ず法令・公的資料・メーカー資料・専門業者の計画に基づいて確認してください。

オールテレーンクレーンの組立・分解とは

運搬状態と作業状態の差を埋める工程

オールテレーンクレーンの組立・分解とは、道路を移動するための「運搬状態」と、現場で安全に揚重作業を行うための「作業状態」の差を埋める工程です。

大型機になるほど、カウンターウェイト、補助ブーム、ジブ、敷鉄板、付帯機材などを別送し、現場で装着・確認するケースがあります。つまり、組立・分解は単なる準備作業ではなく、運搬計画・設置計画・安全管理と一体で考える必要があります。

この記事で扱う範囲

この記事では、現場管理者や発注担当者が事前に把握すべき「判断軸」を中心に扱います。

✅ 組立・分解が必要になる理由
✅ 搬入、設置位置確認、アウトリガー設置、カウンターウェイト装着、ブーム関連準備、作業前点検、分解・搬出までの流れ
✅ 搬入路、設置スペース、地耐力、作業半径、吊り荷条件、周辺障害、交通規制、立入管理、合図体制の確認
✅ 専門業者へ任せる範囲と、現場側が準備する範囲の切り分け

実際の装着・取外し作業の詳細手順は、機種やメーカー、現場条件により異なるため、必ず専門業者とメーカー資料に基づいて確認してください。

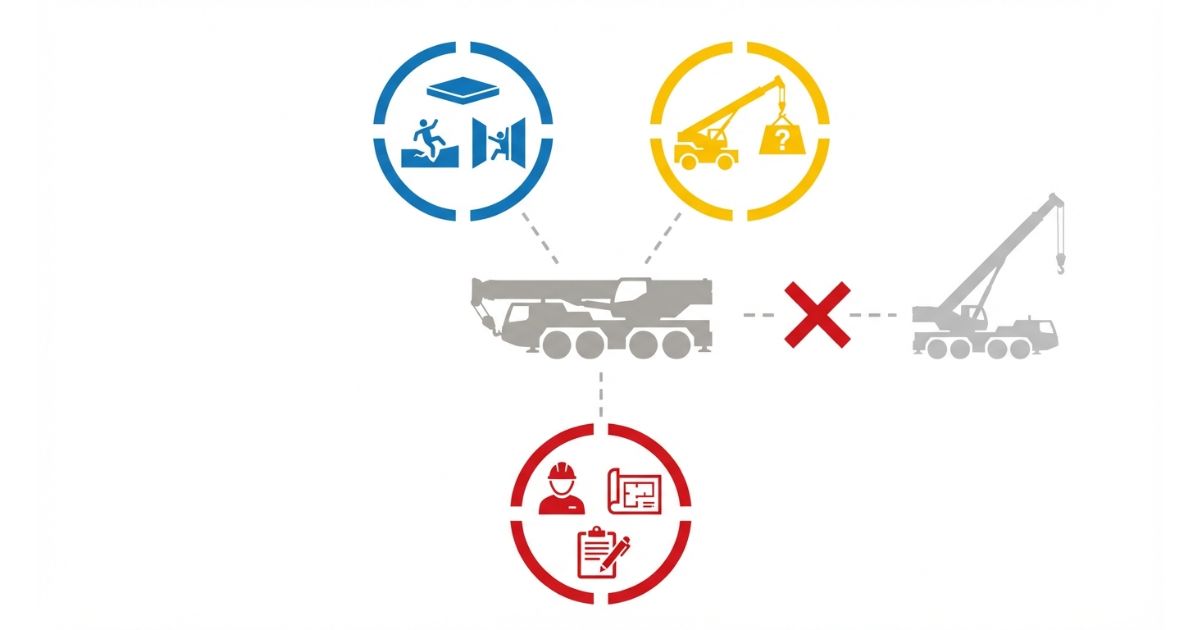

組立・分解が必要になる主なケース

毎回必要とは限らないが、条件確認は必須

オールテレーンクレーンの組立・分解は、毎回同じ範囲で必要になるわけではありません。機種、車格、運搬状態、作業内容、現場条件により、必要な分解範囲や現場での組立範囲は変わります。

ただし、「現場に入れそうだから不要」「短時間で済ませたいから省略する」といった判断は危険です。運搬状態で通れるか、作業状態で安全に設置できるか、専門業者が必要な体制を組めるかをセットで確認してください。

必要になりやすいケース／不要になりやすいケース

区分	主な条件	確認ポイント
組立・分解が必要になりやすい	大型機を使用する、カウンターウェイトや付帯部材を別送する、搬入路や道路条件に制限がある	分解輸送の有無、別送部材の保管場所、現場内での組立スペース、補助車両の配置
組立・分解が必要になりやすい	搬入路が狭い、旋回余裕が少ない、架空線・門型構造物・橋梁などの制約がある	幅員、高さ制限、最小回転半径、軸重、輪荷重、誘導や交通規制の要否
組立・分解が必要になりやすい	作業半径が大きい、吊り荷が重い、アウトリガーの張り出しや地盤養生が重要になる	定格荷重、作業半径、地耐力、敷鉄板、立入禁止範囲、合図体制
組立・分解が小さく済みやすい	車両状態で搬入でき、作業に必要な装備も現場条件に合っている	機種仕様、搬入路、設置スペース、地盤条件、作業計画が事前に確認済みか
不要と判断しやすいが注意が必要	小規模な作業に見える、過去に同じ現場で作業実績がある	今回の吊り荷・作業半径・設置位置・周辺環境が前回と同じか確認する

道路条件と搬入条件の目安

道路を通行する車両には、一般的制限値の目安として、幅2.5m、長さ12m、高さ3.8m、総重量20t、軸重10t、輪荷重5t、最小回転半径12mなどがあります。これらを超える場合は、特殊車両通行許可や経路確認が必要になる場合があります。

また、道路条件によっては高さ4.1m、総重量25tなど別の扱いになる場合もあります。オールテレーンクレーンは機種や仕様により寸法・重量が大きく異なるため、実際の判断は車検証、メーカー資料、通行条件、専門業者の確認に基づいて進めてください。

車両寸法や重量の確認を先に整理したい場合は、【オールテレーンクレーンのサイズ・重量・速度】主要スペック一覧も参考になります。

組立・分解の基本工程

現場管理者が把握すべき流れ

ここでは、現場管理者が全体像を把握するための基本工程を整理します。実際の作業手順や装着方法は機種・仕様・メーカー資料により異なるため、専門業者の計画に従ってください。

基本工程と確認事項

工程	主な内容	現場管理者が確認すること
1. 搬入前確認	機種、車両寸法、重量、別送部材、搬入経路の確認	搬入路の幅・高さ・曲がり角・橋梁・待機場所・交通規制の有無
2. 現場搬入	車両本体や別送部材を現場へ入れる	誘導員、第三者動線、近隣調整、搬入時間帯、仮置き場所
3. 設置位置確認	作業位置、車両向き、作業半径、旋回範囲を確認する	吊り荷位置、作業半径、架空線、近接物、立入禁止範囲
4. アウトリガー設置	アウトリガーを張り出し、水平や支持条件を確認する	地耐力、敷鉄板、張り出しスペース、第三者動線との分離
5. カウンターウェイト装着	作業計画に応じてカウンターウェイトを装着・確認する	別送部材の保管、吊り込み範囲、立入管理、補助車両の位置
6. ブーム関連準備	ブーム、補助ジブ、付帯装備などを作業計画に合わせて準備する	作業半径、上空障害、風の影響、合図者、連絡手段
7. 作業前確認	安全装置、合図、立入範囲、作業計画の最終確認	中止基準、関係者への共有、条件変更時の連絡ルール
8. 分解・搬出	作業後に部材を取り外し、搬出状態へ戻す	搬出経路、周辺安全、忘れ物・損傷確認、原状復旧

アウトリガーの役割や設置時の注意点を詳しく確認したい場合は、【オールテレーンクレーンのアウトリガー】役割・使い方・注意点を確認してください。

カウンターウェイトの構造や安全上の注意点を詳しく確認したい場合は、【オールテレーンクレーンのカウンターウェイト】構造と安全ポイントも参考になります。

事前に確認すべき現場条件

打合せ前に揃える情報

組立・分解の必要性を判断するには、現場条件の情報が必要です。情報が不足している状態で「できる」「不要」と判断すると、当日の工程変更や追加手配につながります。

✅ 現場住所、作業日、作業時間帯、夜間作業の有無
✅ 搬入路の幅員、高さ制限、曲がり角、待機場所、通行規制
✅ 設置場所の広さ、水平確保、アウトリガー張り出しスペース
✅ 地盤条件、地耐力の根拠、敷鉄板などの養生条件
✅ 吊り荷の重量・寸法・吊り位置・作業半径
✅ 架空線、近接建物、歩行者動線、車両動線、第三者立入の有無
✅ カウンターウェイトや別送部材の仮置き場所
✅ 合図者、誘導員、保安要員、緊急時の連絡系統

搬入路では寸法・重量・旋回余裕を見る

搬入路では、車両の幅・長さ・高さだけでなく、総重量、軸重、輪荷重、最小回転半径も確認します。特に橋梁、交差点、狭い道路、工場構内、住宅地では、車両が通れるかだけでなく、安全に誘導できるかまで確認する必要があります。

一般的制限値の目安である幅2.5m、長さ12m、高さ3.8m、総重量20t、軸重10t、輪荷重5t、最小回転半径12mを超える可能性がある場合は、運搬方法や通行条件の確認を早めに行ってください。詳しくは、【オールテレーンクレーンの運搬方法】分解輸送・公道対応の考え方で整理できます。

設置場所では「置ける」ではなく「作業できる」を確認する

設置場所は、車両本体が置けるだけでは不十分です。アウトリガーを張り出せるか、カウンターウェイトや補助部材を安全に扱えるか、旋回範囲や立入禁止範囲を確保できるかまで確認します。

設置位置が数メートル変わるだけでも、作業半径が変わり、定格荷重や安全余裕に影響する場合があります。設置位置、吊り荷位置、作業半径は、図面や現場写真を使って専門業者へ具体的に共有してください。

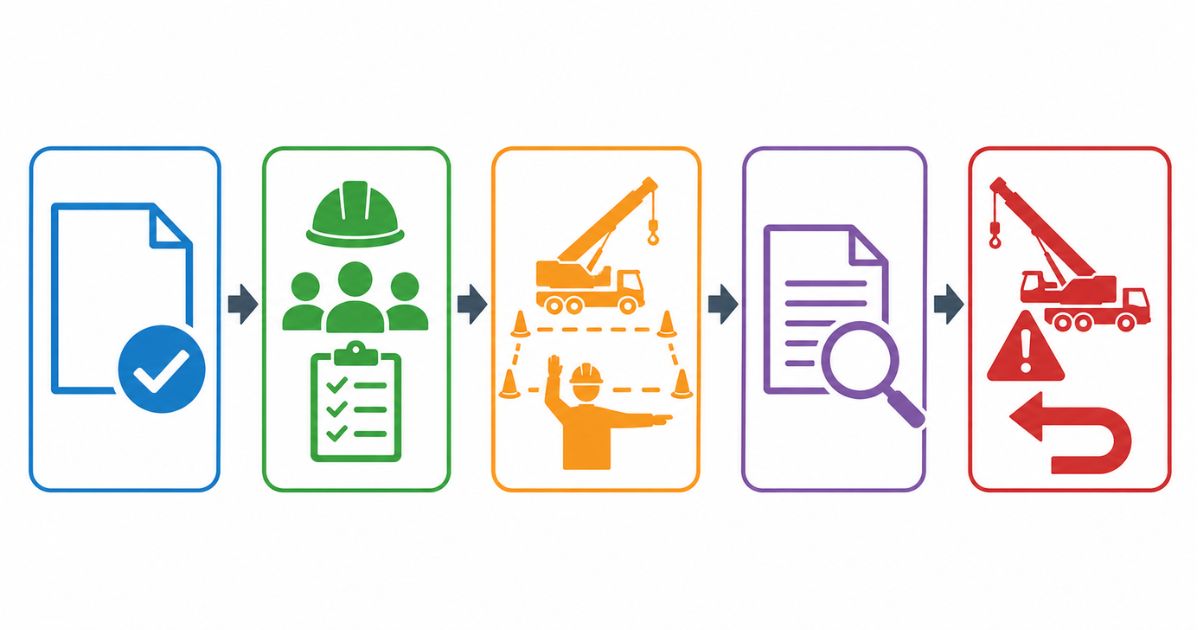

安全管理と資格確認の注意点

現場判断でできること／専門業者の管理が必要なこと

現場管理者が担うべき範囲は、条件整理、資料共有、工程調整、立入管理、関係者間の連絡です。組立・分解の実作業や手順判断は、専門業者の管理下で行う必要があります。

区分	現場管理者が主導する内容	専門業者の管理が必要な内容
計画段階	現場図面、写真、搬入路、設置場所、吊り荷条件の共有	機種選定、組立・分解計画、作業手順、必要人員の判断
搬入・設置	誘導、第三者動線の分離、周辺調整、立入範囲の確保	車両設置、アウトリガー展開、水平確認、支持条件の確認
組立・分解	作業エリアの確保、関係者への周知、条件変更の共有	カウンターウェイト装着、ブーム関連作業、付帯部材の扱い
当日変更	変更内容の早期共有、関係者調整、作業停止判断の共有	計画見直し、追加対策、中止・延期・再手配の判断

資格確認は作業内容とつり上げ荷重で変わる

移動式クレーンの運転や玉掛け作業には、つり上げ荷重や作業内容に応じた資格確認が必要です。一般的には、つり上げ荷重5t以上の移動式クレーンは移動式クレーン運転士免許、1t以上5t未満は小型移動式クレーン運転技能講習、1t未満は特別教育が関係します。

玉掛け作業では、つり上げ荷重1t以上は玉掛け技能講習、1t未満は玉掛け特別教育が関係します。ただし、実際に必要な資格や体制は、作業内容、現場条件、事業者の安全管理体制により変わるため、詳細は必ず専門業者と一次情報で確認してください。

資格や作業条件を詳しく整理したい場合は、【オールテレーンクレーンに必要な免許・資格】運転・作業条件まとめを確認してください。

中止基準と合図系統を事前に決める

安全管理では、当日の注意喚起だけでなく、計画段階で中止基準、立入禁止範囲、合図系統、連絡手段を決めておくことが重要です。風、雨、視界不良、周辺交通、第三者の立入など、当日変化する条件がある場合は、作業開始前と作業中に確認できる体制を整えてください。

合図者が複数いる、連絡手段が統一されていない、誰が作業を止める権限を持つか決まっていない状態は、トラブル時の判断遅れにつながります。

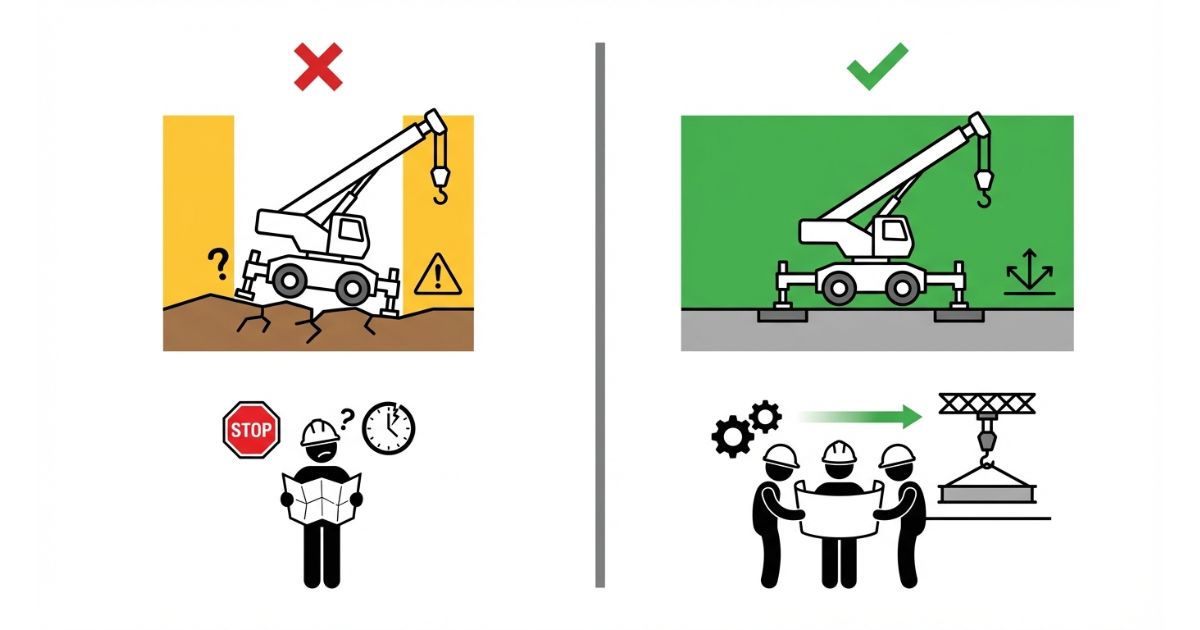

組立・分解で起きやすい失敗例と回避策

よくある失敗は「条件の未確認」から起きる

組立・分解で起きやすいトラブルは、当日の作業そのものよりも、事前条件の確認不足から発生しやすくなります。特に、搬入路、地盤、設置位置、別送部材、立入管理の確認漏れには注意が必要です。

失敗例と回避策

失敗例	起きやすい原因	回避策
搬入できない	幅員、高さ制限、曲がり角、橋梁、待機場所の確認不足	車両寸法・重量・最小回転半径を事前に確認し、図面と現場写真を共有する
設置できない	アウトリガー張り出し、水平確保、地耐力、敷鉄板の前提不足	設置位置、地盤条件、養生計画を見積段階で確認する
組立スペースが足りない	カウンターウェイトや別送部材の仮置き場所を見込んでいない	本体だけでなく、別送部材、補助車両、立入禁止範囲まで含めて配置を確認する
作業半径が変わる	設置位置や吊り荷位置の変更を軽く見ている	変更が出た時点で専門業者へ共有し、定格荷重や作業計画を再確認する
安全管理が混乱する	合図者、立入範囲、中止基準、連絡系統が曖昧	作業前に合図系統、停止権限、第三者動線の分離を明確にする
