【トラッククレーンの構造】ジブ・アウトリガーの仕組みを解説

トラッククレーンは、ジブやブームで荷を吊るだけの機械ではありません。ブームを動かす油圧装置、車体を支えるアウトリガー、過負荷を防ぐ安全装置が組み合わさって作業が成立します。

結論は、トラッククレーンの構造は「吊る・動かす・支える・守る」の4つに分けると理解しやすいということです。ジブは吊る装置、アウトリガーは支える装置であり、油圧装置や安全装置とあわせて確認することで、作業可否を判断しやすくなります。

この記事では、ジブ・ブーム、フック、ワイヤロープ、油圧装置、旋回装置、アウトリガー、安全装置の役割を整理し、構造理解が作業半径・能力確認・安全確認につながる理由を解説します。

読後は、「ジブで届くか」だけでなく、「アウトリガーで支えられるか」「油圧や旋回の動きに無理がないか」「安全装置や能力表で確認すべき点は何か」を整理しやすくなります。

結論：トラッククレーンの構造は、「吊る」「動かす」「支える」「守る」の4つに分けると理解しやすくなります。

ジブやブームだけを見ると「どこまで届くか」に意識が向きますが、実際には油圧装置で動かし、アウトリガーで車体を支え、安全装置で危険状態を検知する仕組みがそろって作業が成立します。

構造理解のポイント：ジブは作業範囲を作る部品ですが、アウトリガーはその作業を支える土台です。構造を理解するときは「ジブで届くか」と同時に、「アウトリガーで支えられるか」を確認する必要があります。

ジブの種類や使い分けを詳しく確認したい場合は、【トラッククレーンのジブ】種類と特徴・使い分けで補足できます。

ジブは距離・高さ・向きを決める部品

結論：ジブやブームは、荷を吊るための腕にあたる部品で、作業範囲を作る中心です。

ブームを伸ばすと距離が変わり、起伏させると高さが変わり、旋回させると向きが変わります。つまり、ジブ・ブームは「距離・高さ・向き」を組み合わせて、荷をどこへ動かせるかを決める部品です。

• 伸縮：ブームを伸ばす、縮める
• 起伏：ブーム角度を上げる、下げる
• 旋回：車体に対してブームの向きを変える

ブームが長くなるほど作業半径と能力確認が重要になる

結論：ブームが長くなるほど作業範囲は広がりますが、同時に作業半径と吊り能力の確認が重要になります。

小型・中型のトラック架装用クレーンでは、2.63t級・2.93t級といった吊り上げ荷重の機種があり、最大作業半径はおおむね約6m台から14m台まで、ブーム段数や機種によって変わります。アウトリガー最大張出幅も、機種により3m台から4m台程度の例があります。

注意：これらは代表例であり、全車種に当てはまる数値ではありません。実際の能力は、機種、ブーム段数、年式、架装条件、アウトリガー張出条件、作業姿勢によって変わります。

「何トン吊れるか」を確認したい場合は、【トラッククレーンの最大能力】何トンまで吊れる？作業範囲の考え方を確認してください。

アウトリガーは車体を安定させる支点

結論：アウトリガーは、クレーン作業中に車体を安定させるための支点です。

荷を吊ると、荷重はジブから旋回部、車体、アウトリガーへ伝わります。アウトリガーが十分に張り出され、接地面が安定し、車体の水平が確保されることで、荷重を地面へ逃がしやすくなります。

アウトリガーの張出しや接地条件を詳しく確認したい場合は、【トラッククレーンのアウトリガー】安定性を確保する仕組みで補足できます。

展開幅・接地・水平が不足すると作業条件が変わる

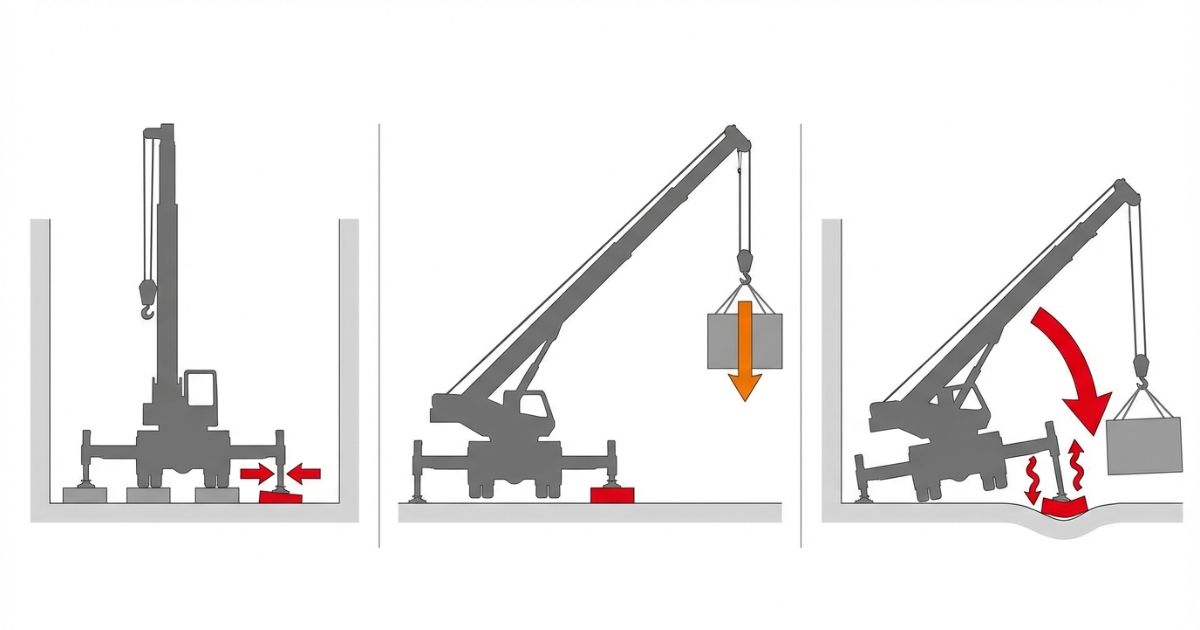

結論：アウトリガーを十分に展開できない、接地面が弱い、水平が出ないといった条件では、作業可否や能力の判断が変わります。

「ブームが届くから作業できる」と判断すると、支持条件を見落とすおそれがあります。特に狭い現場、傾斜地、路肩、段差、軟弱地盤では、アウトリガーの接地状態を先に確認する必要があります。

• 展開幅：アウトリガーを必要な幅まで張り出せるか
• 接地：敷板などを含め、沈み込みや滑りを抑えられるか
• 水平：車体を安定した姿勢にできるか
• 干渉：ブーム・荷・車体・アウトリガーが周囲と干渉しないか

油圧で伸縮・起伏・旋回・アウトリガーを動かす

結論：油圧装置は、トラッククレーンの各部を動かすための仕組みです。

ブームの伸縮、起伏、旋回、アウトリガーの張出しなどは、油圧の力を利用して行われます。操作レバーやリモコンで指示を出し、油圧シリンダや油圧モーターが動くことで、クレーンの動作が実現します。

油圧装置の動きが不安定な場合や、異音・漏れ・反応の遅れがある場合は、無理に作業を続けず、取扱説明書や点検基準に従って確認する必要があります。

旋回範囲と周囲干渉の確認が必要になる

結論：旋回装置はブームの向きを変える仕組みですが、周囲の障害物や吊り荷の動線を確認しないと、作業途中で詰まることがあります。

建物、電線、足場、看板、樹木、他車両、上空障害物などがある現場では、ブームだけでなく吊り荷やフックの動きも含めて確認します。

• ブームを旋回させる範囲に障害物がないか
• 吊り荷が振れたときに接触しないか
• 荷を置く場所まで安全な動線があるか
• 作業員の立入禁止範囲を確保できるか

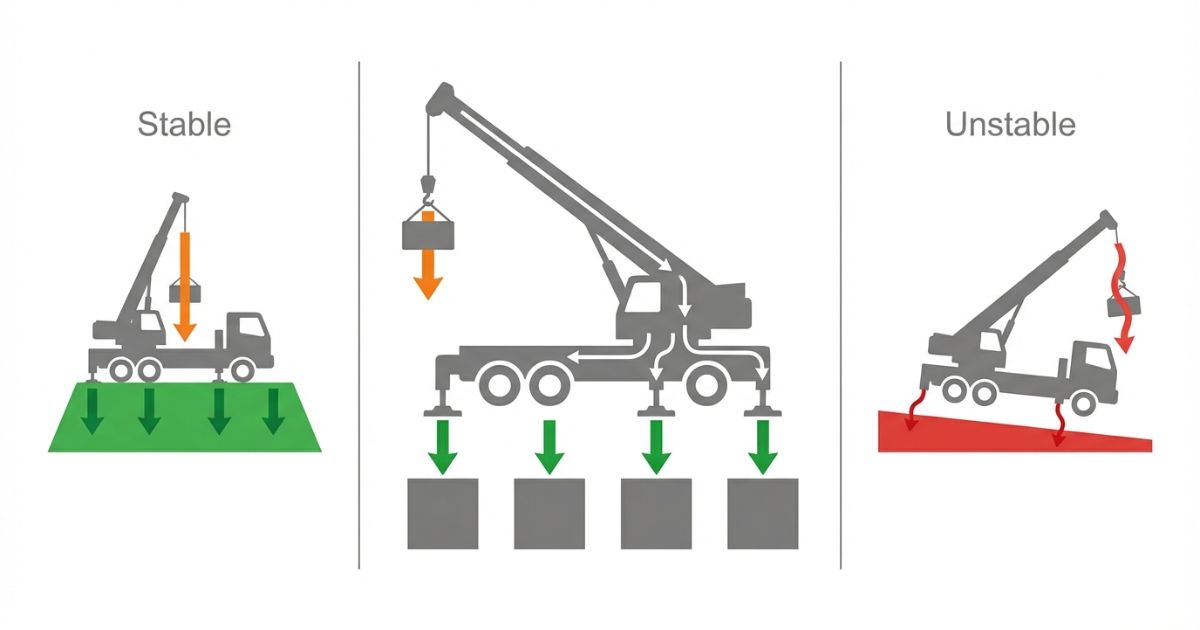

荷重の流れで見る：荷物から地面まで

結論：トラッククレーンの安全を考えるときは、荷重がどこへ流れるかを見ると理解しやすくなります。

荷重は、吊り荷からジブへ伝わり、旋回部、車体、アウトリガーを通じて地面へ流れます。この流れのどこかに無理があると、作業条件が成立しにくくなります。

• 荷重 → ジブ（ブーム）
• ジブ（ブーム） → 旋回部
• 旋回部 → 車体（シャーシ）
• 車体（シャーシ） → アウトリガー
• アウトリガー → 地面

「届く」だけでなく「支えられるか」を確認する

結論：作業可否は、ジブで届くかだけでは判断できません。アウトリガーで支えられるか、油圧や旋回に無理がないか、安全装置や能力表の条件に合うかをあわせて確認します。

作業半径が大きくなるほど、吊り能力は下がる傾向があります。そのため、構造を理解したうえで、作業半径・ブーム長さ・アウトリガー張出条件を能力表で確認することが重要です。

作業半径と能力低下の考え方は、【トラッククレーンの作業半径とは】能力が低下する考え方で詳しく確認できます。

ジブ・アウトリガー・油圧装置・安全装置の役割比較

結論：部品ごとの役割を分けて確認すると、見落としが少なくなります。

以下は構造理解のための整理です。実作業では、車両ごとの性能表・能力表・取扱説明書を確認してください。

構造別チェックポイント

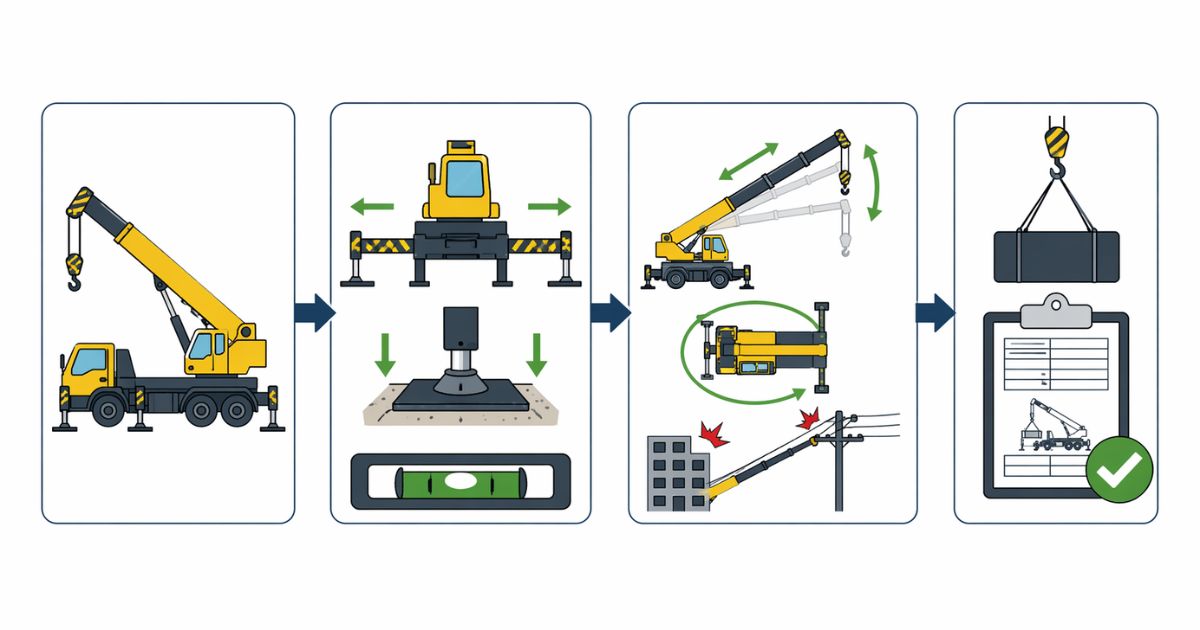

結論：確認は「吊る構造」「動かす構造」「支える構造」「守る構造」の順に分けると整理しやすくなります。

以下は一般的な確認項目です。点検制度や点検項目を詳しく確認したい場合は、【トラッククレーンの点検とは】法定点検・日常点検の基礎知識を確認してください。

寸法確認も構造判断の一部です。クレーン構造を理解しても、現場に入れない、アウトリガーを張り出せない、上空障害物に干渉する場合は作業計画を見直す必要があります。

全長・全幅・全高や搬入経路の考え方は、【トラッククレーンの寸法】全長・全幅・全高の考え方で確認できます。

結論：構造を理解したうえで、最終的な作業可否は車両ごとの性能表・能力表・取扱説明書で確認します。

同じ2.93t級のクレーンでも、ブーム段数、最大作業半径、アウトリガー張出条件、架装車両、年式によって実際に確認すべき条件は変わります。代表値だけで「できる」と断定せず、現場条件に合わせて確認してください。

性能表・能力表の読み方は、【トラッククレーンの性能表・能力表】読み方と確認ポイントで詳しく整理しています。

小型（2t・3t）で無理をしやすい場面

結論：小型のトラッククレーンは狭所に入りやすい一方で、設置スペースや旋回余裕が限られ、段取りがギリギリになりやすい点に注意が必要です。

小型で作業できるかを考えるときも、車体が入るか、アウトリガーを張り出せるか、ジブが届くか、能力表の条件を満たすかを順番に確認します。

• 車体は入るが、アウトリガーを十分に張り出せない
• ジブは届くが、吊り荷の重さと作業半径が合わない
• 旋回範囲に建物・電線・足場などがある
• 地盤や傾斜に不安があり、水平を確保しにくい

トラッククレーンの主な構造は何ですか？

主な構造は、ジブ・ブーム・フックなどの「吊る構造」、油圧装置や旋回装置などの「動かす構造」、アウトリガーや車体などの「支える構造」、安全装置や過負荷防止装置などの「守る構造」です。

ジブとブームは同じ意味ですか？

現場では近い意味で使われることがあります。この記事では、荷を吊る腕部分をジブ・ブームとして説明しています。厳密な呼び方はメーカー資料や取扱説明書で確認してください。

アウトリガーはなぜ必要ですか？

アウトリガーは、クレーン作業中に車体を安定させ、荷重を地面へ逃がすために必要です。張出幅、接地状態、水平、地盤条件が不足すると、作業条件が変わることがあります。

ジブが長ければ重い荷物を吊れますか？

ジブが長いほど作業範囲は広がりますが、作業半径が大きくなるほど吊り能力は下がる傾向があります。必ず車両ごとの性能表・能力表・取扱説明書で確認してください。

構造を理解した後は何を確認すべきですか？

作業半径、能力表、アウトリガー張出条件、安全装置、点検状態を確認します。最終判断は、車両ごとの性能表・能力表・取扱説明書・現場ルールに従ってください。

• トラッククレーンの構造は「吊る・動かす・支える・守る」の4つに分けると理解しやすい
• ジブは作業範囲を作る部品で、アウトリガーは作業を支える土台
• 油圧装置は伸縮・起伏・旋回・アウトリガー展開を動かす仕組み
• 安全装置は過負荷や危険状態を検知する仕組み
• 構造を理解したうえで、作業半径・能力表・アウトリガー条件・安全装置・点検状態を確認する

トラッククレーンの構造を理解すると、「届くか」だけでなく「支えられるか」「安全に動かせるか」まで判断しやすくなります。
