【トラッククレーンのアウトリガー】安定性を確保する仕組み

現場で「アウトリガーをどこまで張り出すべきか」「地面が柔らかいときに作業できるか」「片側しか張り出せないときはどうするか」で迷う場面は少なくありません。トラッククレーンは移動しやすい反面、設置条件が悪いと転倒リスクが高まりやすく、張り出し不足・沈下・水平未確認が重なると危険側に寄ります。

結論：アウトリガーは、トラッククレーンの支持点を外側へ広げて転倒リスクを下げる重要装置です。ただし、張り出しただけで安全になるわけではありません。原則として最大限に張り出し、地盤・敷板・水平・接地状態・沈下の有無・作業半径ごとの定格荷重を確認して初めて、安全な作業の前提が整います。

本記事では、アウトリガーの仕組み、張り出しの考え方、敷板の必要性、危険な設置状態、作業前チェックを整理します。最終判断は、メーカー取扱説明書、事業者の安全手順、現場ルール、現場責任者の指示を優先してください。

• ✅ アウトリガーの役割と安定性が高まる仕組みが分かる
• ✅ 最大張り出しできない場合の考え方が分かる
• ✅ 敷板・地盤・水平確認で見るべきポイントが分かる
• ✅ 片側張り出し・沈下・傾きなど危険な状態を避けやすくなる

著者：ユニック車ガイド編集部

編集方針：現場実務と安全最優先の観点で、アウトリガーの役割、設置条件、作業前確認を整理します。できる／できないを曖昧にせず、張り出し不足、敷板の要否、水平確認、路肩・段差・軟弱地盤での注意点を具体的に示します。

監修条件（重要）：安全・法規・資格・作業可否に関わる最終判断は、メーカー取扱説明書、事業者の安全手順、現場ルール、現場責任者の指示を優先してください。機種、仕様、年式、架装、現場条件によって安全条件は変わります。

車体を支える支持点を広げる装置

結論：アウトリガーは、トラッククレーンの車体から左右または前後へ張り出し、接地部で車体を支える装置です。吊り荷によって車体が傾く力を受け止め、転倒リスクを下げる役割があります。

理由：クレーンで荷を吊ると、荷の重さだけでなく、作業半径、ブーム角度、旋回方向、地盤条件によって車体にかかる力が変わります。アウトリガーは支持点を外側へ広げることで、車体が倒れ込む方向の力に対抗しやすくします。

注意：アウトリガーは「付いているだけ」「接地しているだけ」では十分ではありません。張り出し幅、ロック状態、水平、敷板、地盤の強さ、沈下の有無まで確認して初めて、作業開始の前提に近づきます。

アウトリガー記事で見るべき範囲

結論：この記事では、アウトリガー単体の仕組みと設置判断に絞って説明します。クレーン全体の構造、能力表の読み方、事故防止全体の手順は、関連する記事で補完します。

理由：アウトリガーの判断では、構造・能力・安全が関係しますが、すべてを詳しく扱うと論点が広がりすぎます。この記事では「現場でアウトリガー設置が安全条件に近いか」を判断できる状態を目標にします。

• ✅ 詳しく扱う：張り出し、接地、敷板、地盤、水平、沈下、片側張り出し
• ✅ 内部リンクで補完：作業半径、最大能力、安全装置、事故防止、日常点検
• ✅ 最終確認：取扱説明書、性能表、事業者手順、現場ルール

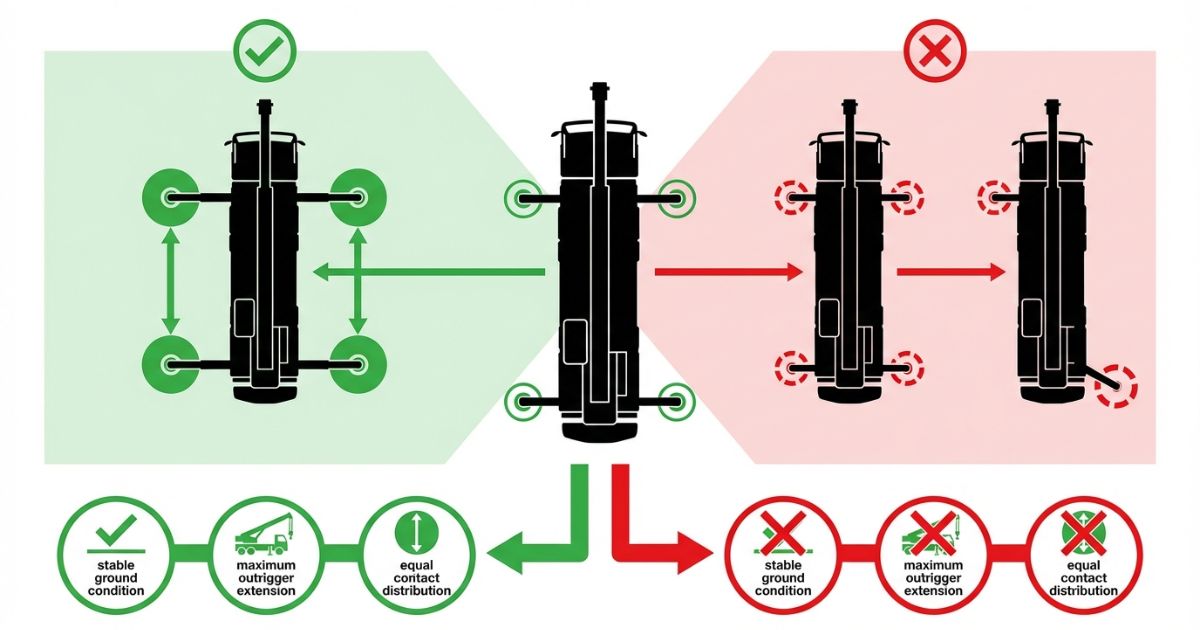

支持点が外側に広がるほど倒れにくくなる

結論：アウトリガーは、車体を支える支持点を外側へ広げることで、吊り荷による倒れ込みを抑えます。支持点が内側に残るほど、同じ荷重でも不安定になりやすくなります。

理由：吊り荷は、ブームの先端方向へ車体を傾ける力として働きます。作業半径が大きくなるほど、車体を倒そうとする力も大きくなります。そのため、アウトリガーの張り出し条件は、作業半径や定格荷重を判断する前提になります。

作業半径が伸びるほど能力が下がる考え方は、【トラッククレーンの作業半径とは】能力が低下する考え方で詳しく整理しています。

張り出し部・ジャッキ部・接地部に分けて確認する

結論：アウトリガーは、張り出し部、ジャッキ部、接地部に分けて見ると危険箇所を見つけやすくなります。

具体：作業前は、次の順に確認します。

• ✅ 張り出し部：左右の張り出し量が規定条件に合っているか、ロックが確実か
• ✅ ジャッキ部：車体が安定し、水平が取れているか、伸び量に極端な偏りがないか
• ✅ 接地部：敷板の有無、接地面の沈下・滑り・割れ・浮きがないか

ジブや旋回装置を含めた全体構造を確認したい場合は、【トラッククレーンの構造】ジブ・アウトリガーの仕組みを解説を参照してください。

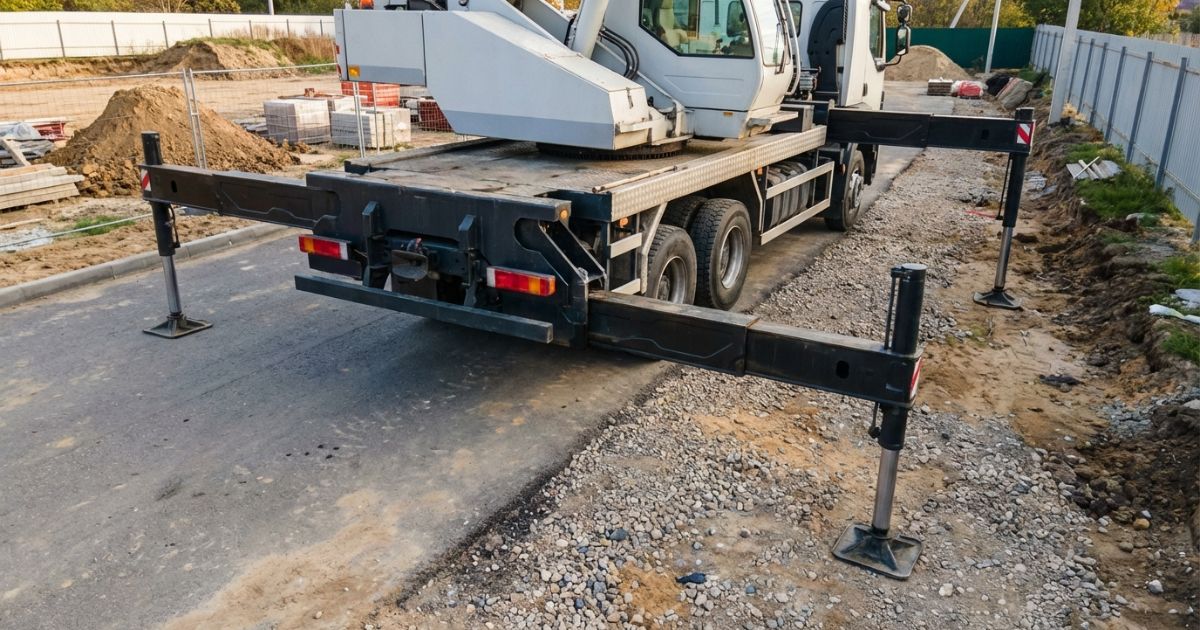

原則は最大限に張り出す

結論：アウトリガーを有する移動式クレーンは、原則としてアウトリガーを最大限に張り出して作業します。具体的な張り出し幅は機種・仕様・年式・架装によって異なるため、取扱説明書、性能表、事業者手順で確認します。

理由：最大張り出しを前提にした能力と、半張り出し・最小張り出しの能力は同じではありません。張り出し不足のまま最大張り出し時の感覚で作業すると、定格荷重を超える危険があります。

注意：「短時間だけ」「軽い荷だから」「慎重に操作するから」という理由で張り出し不足を補うことはできません。支持点が不足した状態は、操作の丁寧さでは取り戻しにくい危険条件です。

最大張り出しできない場合は作業計画を戻す

結論：最大張り出しができない場合は、作業開始ではなく、張り出し幅に応じた定格荷重の確認と作業計画の見直しを優先します。

理由：アウトリガーの張り出し幅が不足すると、支持点が内側に残り、同じ作業半径・同じ荷重でも危険側に寄ります。片側だけ全張り出し、反対側は半張り出しといった左右差も、荷重の偏りを生みやすくなります。

吊れる重量は最大能力だけでは判断できません。最大能力と現場条件の関係は、【トラッククレーンの最大能力】何トンまで吊れる？作業範囲の考え方で補足しています。

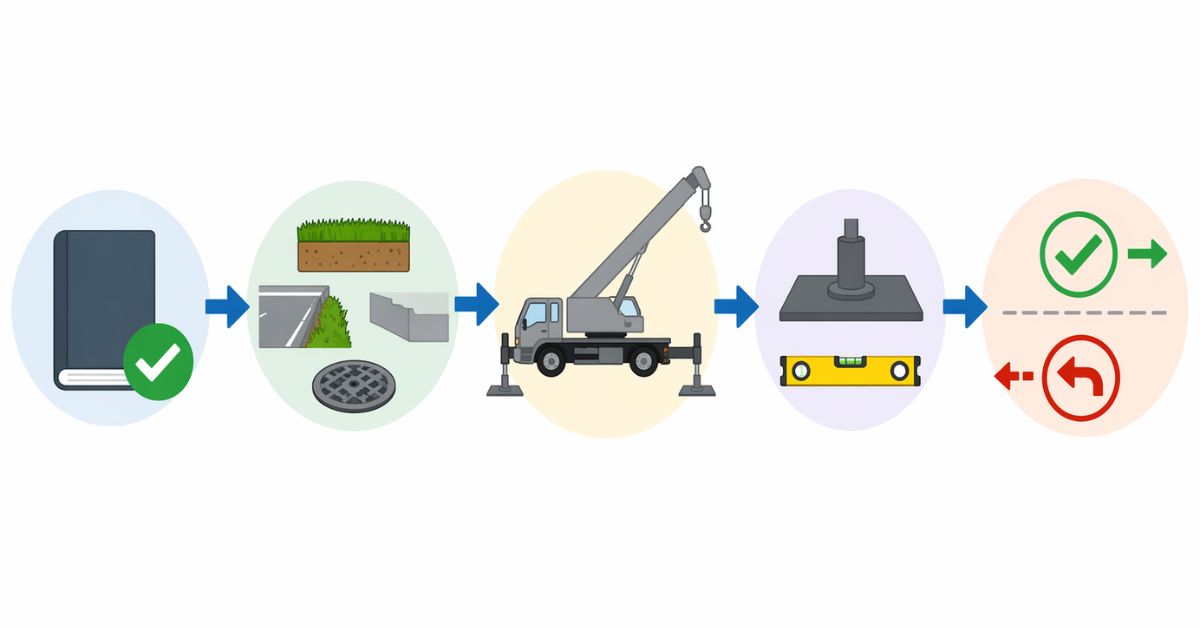

確認順は地盤→張り出し→接地→水平→沈下

結論：作業前は、地盤、張り出し、接地、水平、沈下の順に確認すると判断が安定します。地盤が不安定な状態では、張り出しや操作を丁寧にしても安全条件が崩れる可能性があります。

具体：次の項目を作業開始前の確認ゲートにします。

• ✅ 地盤：沈む、割れる、滑る、崩れる兆候がないか
• ✅ 張り出し：左右とも規定条件に合っているか
• ✅ 接地：敷板の中央で安定しているか、浮きやずれがないか
• ✅ 水平：車体の傾きが残っていないか
• ✅ 沈下：荷重をかけた後もアウトリガーが沈んでいないか

日常点検や作業前確認の全体像は、【トラッククレーンの点検とは】法定点検・日常点検の基礎知識で確認できます。

敷板は有効だが万能ではない

結論：軟弱地盤や沈下リスクがある場所では、敷板や鉄板などでアウトリガーの沈下を防ぐ対策が必要です。ただし、敷板や鉄板を置けば必ず安全になるわけではありません。

理由：敷板は荷重を分散するための対策ですが、地盤そのものの支持力が不足している場合や、盛土・埋設物・路肩付近で沈下が進む場合は、敷板があっても支持条件が崩れます。

具体例：厚生労働省の災害事例では、1.2m×1.2m×厚さ30mmの鉄板を3枚重ねていても、地盤支持力の確認不足などによりアウトリガーが沈下して転倒した例があります。敷板の有無だけで判断せず、沈下が続く場合は作業を止め、再設置や計画変更を行う必要があります。

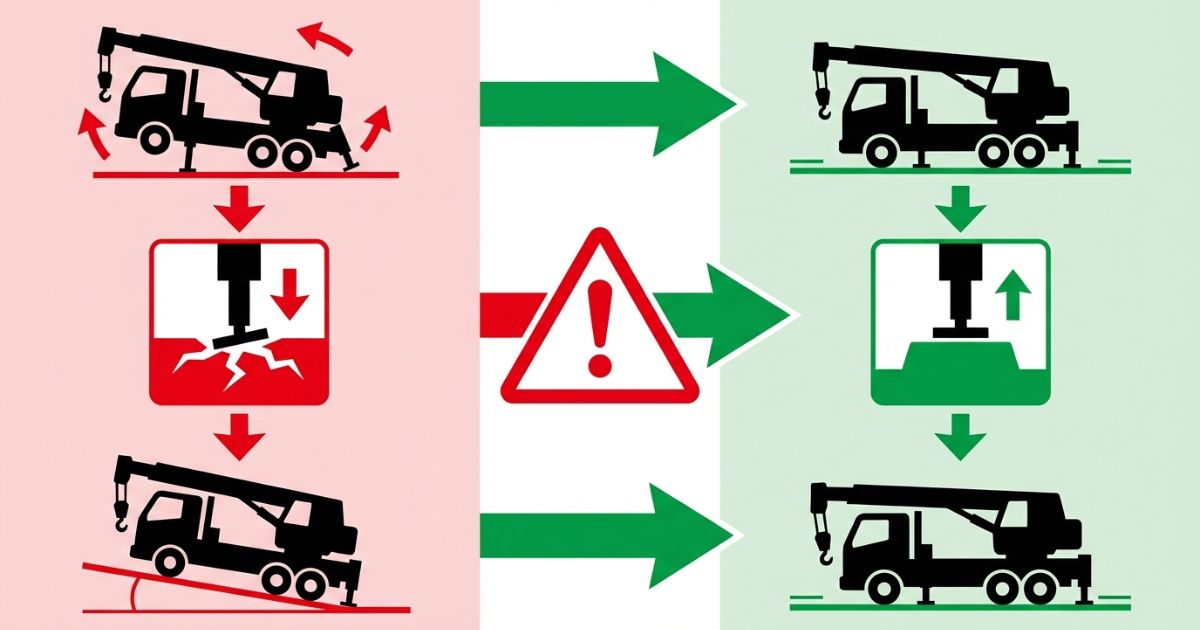

危険状態は見た目だけでは判断しにくい

結論：アウトリガーの危険状態は、「一応張り出している」「地面に接している」ように見える場面でも起こります。特に、片側張り出し、途中張り出し、敷板なし、沈下、水平未確認は避けるべき状態です。

理由：支持条件が不完全な状態では、荷を吊った瞬間、旋回した瞬間、ブームを伸ばした瞬間に、荷重の偏りや作業半径の変化が表面化します。最初は安定して見えても、作業中に沈下や傾きが進むことがあります。

• ⚠️ 片側だけ張り出している
• ⚠️ 左右で敷板や接地条件が違う
• ⚠️ 路肩・側溝・マンホール・段差の近くに接地している
• ⚠️ 敷板がずれている、またはアウトリガーが敷板の端に乗っている
• ⚠️ 水平が取れていないまま吊り作業に入っている

こうした現場ミスを防ぐ観点は、【トラッククレーン作業時の注意点】現場で起きやすいミスでも整理しています。

狭い現場では「やる方法」より先に「成立条件」を確認する

結論：狭い路地や建物際で最大張り出しができない場合は、無理に作業するのではなく、設置位置、作業方法、機材、外注を見直します。

理由：狭い現場では「片側だけ」「途中まで」「短時間だけ」といった妥協が起きやすくなります。しかし、支持点が不足した状態では、軽い荷に見えても旋回やブーム操作で危険側に寄ることがあります。

安全側の判断：張り出せない、水平が取れない、沈下が止まらない、接地条件が左右で大きく違う場合は、作業開始ではなく、再設置・作業計画変更・機材変更・中止を含めて判断します。

最大能力ではなく作業半径ごとの定格荷重を見る

結論：トラッククレーンは「最大で何トン吊れるか」だけでは作業可否を判断できません。アウトリガーの張り出し条件と作業半径ごとの定格荷重を合わせて確認する必要があります。

具体例：厚生労働省の災害事例では、つり上げ荷重2.93tの車両積載型移動式クレーンで、作業半径7.2mのときの定格荷重が0.7tであったにもかかわらず、総質量約1tの荷を吊り上げて転倒した例があります。2.93tという表示だけで判断すると、実際の作業条件を見誤るおそれがあります。

注意：作業半径、ブーム長さ、アウトリガー張り出し幅、旋回方向、地盤条件が変われば、使用できる定格荷重も変わります。能力判断の詳細は、【トラッククレーンの作業半径とは】能力が低下する考え方と【トラッククレーンの最大能力】何トンまで吊れる？作業範囲の考え方で補完してください。

安全装置も設置条件が前提になる

結論：過負荷防止装置や警報装置がある場合でも、アウトリガーの張り出し条件や作業条件を誤って扱うと、安全装置を過信する危険があります。

理由：安全装置は、入力された作業条件や機種ごとの設定を前提に機能します。実際は半張り出しなのに最大張り出しの条件で判断するなど、前提が違うと危険な状態を見落とす可能性があります。

安全装置の仕組みは、【トラッククレーンの安全装置】過負荷防止の仕組みで確認できます。

現場で固定したい確認項目

結論：アウトリガーの確認は、毎回同じ順番で行うと見落としが減ります。特に、地盤・張り出し・接地・水平・沈下は作業前の基本項目です。

• ✅ 地盤に沈下、割れ、ぬかるみ、空洞、盛土、傾斜がないか
• ✅ 路肩、側溝、マンホール、舗装境界、段差の近くに接地していないか
• ✅ アウトリガーを規定条件どおりに張り出しているか
• ✅ ロック状態、ジャッキの状態、敷板の位置が適切か
• ✅ 左右差、浮き、傾き、沈下の兆候がないか
• ✅ 作業半径ごとの定格荷重と実際の吊り荷が合っているか
• ✅ 不安が残る場合に、再設置・作業中止・機材変更を判断できる体制があるか

よくある失敗例と回避策

結論：アウトリガーの失敗は、確認不足と妥協から起きやすいです。回避策は「気をつける」ではなく、作業前の手順として固定することが重要です。

• ✅ 失敗例：敷板なしで沈下する → 回避策：沈下リスクがある場所では敷板等を使用し、沈下が続く場合は作業を止める
• ✅ 失敗例：片側だけ張り出す → 回避策：張り出せない場合は設置位置や機材を見直す
• ✅ 失敗例：水平確認を省略する → 回避策：水平確認を作業開始の最終ゲートにする
• ✅ 失敗例：最大能力だけで判断する → 回避策：作業半径ごとの定格荷重を確認する

事故防止の手順まで確認したい場合は、【トラッククレーンの事故防止対策】事前確認と基本手順を参照してください。

定格荷重を超えないことが前提

結論：移動式クレーンは、定格荷重を超えて使用しないことが前提です。アウトリガーの張り出し幅、作業半径、ブーム長さ、旋回方向などの条件を合わせて確認します。

注意：つり上げ荷重1t以上5t未満の小型移動式クレーンでは、運転技能講習など資格要件が関係します。資格の要否は作業内容、クレーンの種類、つり上げ荷重、現場条件によって変わるため、一般論で判断せず、社内規程や関係機関の情報を確認してください。

安全確認はアウトリガーだけで完結しません。点検項目や作業前確認は、【トラッククレーンの点検とは】法定点検・日常点検の基礎知識もあわせて確認してください。

迷う場合は作業開始ではなく再確認を優先する

結論：沈下が進む、水平が取れない、片側しか張り出せない、張り出し条件と定格荷重の関係が確認できない場合は、作業開始ではなく再確認を優先します。

確認順：取扱説明書、性能表、事業者手順、現場ルール、現場責任者の指示を確認し、根拠が揃わない場合は設置位置変更、作業計画変更、機材変更、外注、作業中止を検討します。

補足：アウトリガーの設置条件が崩れている状態を、過負荷防止装置や操作技術だけで補うことはできません。安全装置は補助であり、設置条件と定格荷重の確認が先です。

アウトリガーはどこまで張り出すべき？

回答：原則は最大張り出しです。最大張り出しできない場合は、張り出し幅に応じた定格荷重を確認し、作業計画の見直しを行います。

敷板は必ず必要？

回答：軟弱地盤や沈下リスクがある場所では必要です。迷う場合は安全側に敷板を使います。ただし敷板は万能ではなく、沈下が続く場合は作業を止めて再設置や計画変更を行います。

片側だけ張り出して作業できる？

回答：安定性が下がるため原則避けます。取扱説明書、能力表、現場責任者の判断を前提にし、無理なら設置位置や機材を変更します。

アウトリガーが沈んだらどうする？

回答：作業を止め、荷を安全に降ろし、再設置、地盤養生、機材変更を検討します。沈下が止まらない状態で続行しないことが重要です。

水平が取れない場合は？

回答：作業開始条件を満たしにくいため、設置位置変更または作業計画変更を優先します。

結論：トラッククレーンのアウトリガーは、支持点を外側へ広げて転倒リスクを下げる重要装置です。ただし、張り出しただけで安全になるわけではありません。最大張り出し、地盤、敷板、水平、接地状態、沈下の有無、作業半径ごとの定格荷重が揃って初めて、安全な作業の前提が整います。

要点：

• ✅ アウトリガーは原則として最大限に張り出す
• ✅ 敷板は有効だが万能ではなく、沈下が続く場合は作業を止める
• ✅ 片側張り出し、途中張り出し、水平未確認は危険側に寄りやすい
• ✅ 最大能力ではなく、作業半径ごとの定格荷重を確認する
• ✅ 迷う場合は、再設置・計画変更・機材変更・中止判断を優先する

次に確認する記事として、構造全体は【油圧伸縮ジブ型トラッククレーンとは】特徴と用途、点検と安全確認は【トラッククレーンの点検とは】法定点検・日常点検の基礎知識、事故防止の手順は【トラッククレーンの事故防止対策】事前確認と基本手順を確認してください。
