【トラックの図面】用途別の活用方法

トラックの図面で分かること・分からないこと

トラックの図面は、車両全体の寸法、荷台の大きさ、車軸や装備の位置、架装物の配置などを確認するために使います。ただし、標準仕様の図面だけで実車の状態や現場条件まで確定できるわけではありません。

図面で一次確認できること

図面だけでは確定できないこと

• 実車に追加されたオプション、工具箱、灯火、看板、アンテナなどの最外寸
• 中古車の追加架装、修理、改造、部品交換による標準図面との差
• 積荷を載せた状態での車高変化、軸重、左右・前後の重量配分
• 現場の勾配、段差、路面の凹凸、地盤強度、壁面や天井の突起
• ハンドル操作を含む実際の旋回軌跡、内輪差、前端・後端の振り出し
• クレーン作業の安全性、法規適合、必要資格、最終的な作業可否

トラック図面の主な種類と用途

エンジン、ミッション、フレーム、デフなどの位置関係を確認したい場合は、【トラックの構造図】主要部品の位置関係を整理をご覧ください。

図面データの入手先、ファイル形式、単位、利用条件については、【トラックのCAD】図面データの入手方法と注意点で整理しています。

トラック図面で最初に確認する数値

外形寸法

全長・全幅・全高は、車庫や搬入路へ入れるかを確認する入口です。ただし、主要諸元表の全幅がミラーを含まない場合や、架装物・アンテナ・看板などが全高へ影響する場合があります。図面の定義を確認し、必要に応じて実車の最外寸を測定します。

• 全長：車両前端から後端まで。後部架装やステップの突出を確認する
• 全幅：車体の幅。ミラーなどを含む最外幅とは分けて確認する
• 全高：路面から車両最高部まで。架装物や積荷を含む条件を別に確認する
• 走行時と作業時：アウトリガ、扉、ウイング、ダンプ荷台、ブーム展開時は必要空間が変わる

車体配置寸法

ホイールベースと前後オーバーハングは、同じ全長でも取り回しが異なる理由を確認するための数値です。

• ホイールベース：前後車軸間の距離。長いほど直進安定性や荷台長を確保しやすい一方、狭い曲がり角では確認項目が増える
• フロントオーバーハング：前軸中心から車両前端までの距離。旋回時の前端の動きを確認する
• リヤオーバーハング：後軸中心から車両後端までの距離。曲がる際の後端の振り出しや勾配変化での接触を確認する
• 最低地上高：段差、坂道、スロープ頂部での車体下面の干渉を確認する

荷台寸法

荷台内寸は、車両の外形寸法とは別の数値です。荷物の長さ・幅・高さが収まっても、固定器具や緩衝材を置く空間、あおりの開閉、積み降ろし作業の余裕が不足する場合があります。

• 荷台内寸長
• 荷台内寸幅
• あおり高さ
• 床面地上高
• 鳥居、クレーン基部、工具箱などが占有する範囲

取り回しに関する数値

最小回転半径は取り回しを比べる目安ですが、その数値だけで曲がれるとは断定できません。実際には、道路幅、進入角度、内輪差、前端と後端の振り出し、壁や電柱の位置を含む旋回軌跡を確認します。

数値例でトラック図面の見方を理解する

道路通行制度上の一般的制限値

国土交通省の特殊車両通行制度資料では、車両制限令に基づく一般的制限値として、幅2.5m、長さ12m、高さ3.8mが示され、高さ指定道路では4.1mとされています。

これらの数値を、2t車や3t車の標準寸法として使用することはできません。実際の車両寸法は型式別の主要諸元表で確認します。

2tクラスでもキャブ幅と床面高さが異なる例

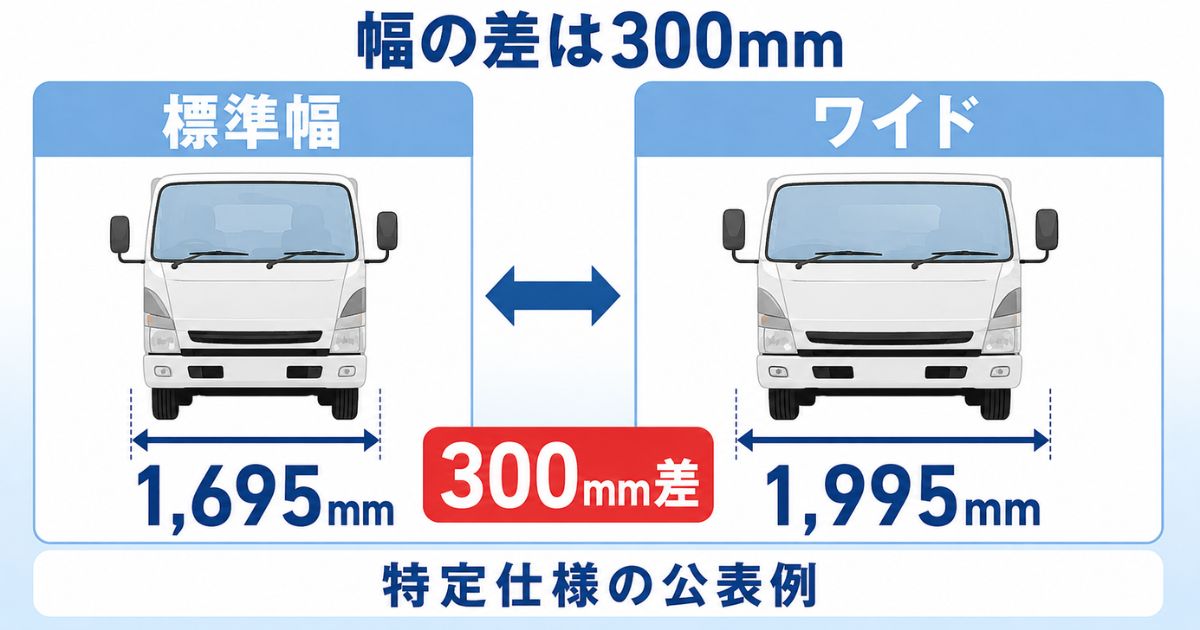

日野デュトロの2.0tクラスの公表例では、標準幅キャブは1,695mm、ワイドキャブは1,995mmで、差は300mmです。また、カーゴの床面地上高は超低床780～785mm、全低床840～955mm、高床925～1,100mmと仕様によって異なります。

上記は日野デュトロ2.0tクラスのメーカー公表例です。全2t車に共通する値ではありません。

特定車型の主要寸法を読み取る例

いすゞが公表したエルフの特定仕様では、同じ資料から外形寸法、荷台内寸、最大積載量、車両総重量、最小回転半径をまとめて確認できます。

上記は特定車型・特定仕様のメーカー公表例であり、2t車や3t車すべてに共通する数値ではありません。年式、型式、キャブ幅、ホイールベース、荷台、架装内容によって異なります。

クレーンは走行時寸法と作業時寸法を分けて確認する

古河ユニックの公式カタログでは、ブーム段数、最大作業半径、最大地上揚程、アウトリガ張出幅、作業半径ごとの定格総荷重が型式別に示されています。

数値はカタログ掲載条件による例です。定格総荷重にはフックなどのつり具の質量が含まれ、アウトリガ張出状態、キャブ幅、車両の安定度、作業方向によって適用性能が異なります。実作業では対象型式の定格総荷重表を使用してください。

図面を使った余裕寸法の計算方法

次の計算は、候補車両を絞るための一次判断です。計算結果が正の値でも、安全な進入や積載を保証するものではありません。

入口幅に対する横方向の余裕

この計算には、路面傾斜、ハンドル修正、壁面の突起、車体の揺れ、誘導方法などが含まれません。主要諸元表の全幅ではなく、必要に応じてミラーなどを含む最外幅を使用します。

高さ方向の余裕

架装物、積荷、タイヤ、サスペンション、路面勾配、入口付近の段差によって最高部の通過位置は変わります。カタログ値だけでなく、使用状態の全高を確認します。

荷台長と荷台幅の余裕

荷物が収まるだけでは不十分です。固定器具、緩衝材、荷崩れ防止材、鳥居、クレーン基部、あおりの開閉、作業者の手元空間を含めて確認します。「片側に何mmあれば安全」という共通値はありません。

用途別のトラック図面活用方法

車庫に入るか確認する

• 車両全長、全幅、全高、ミラーなどを含む最外幅
• ホイールベース、前後オーバーハング
• シャッターやゲートの有効幅・有効高さ
• 車庫前で車体を入口へ正対させる旋回空間
• 入口の勾配、段差、ひさし、配管、照明などの突出物

入口の幅と高さだけが足りていても、車庫前の空間が狭いと車体を正対させられない場合があります。平面図と側面図を組み合わせて確認します。

搬入路を通れるか確認する

• 搬入路の最狭部、高さ制限、曲がり角の内側・外側空間
• ホイールベース、最小回転半径、前後オーバーハング
• 内輪差、前端・後端の振り出し
• 路面勾配、段差、最低地上高

最小回転半径と道路幅だけでは判断できません。可能であれば、車両の旋回軌跡図または現場での実走確認を使用します。

荷物が載るか確認する

• 荷台内寸長、荷台内寸幅、あおり高さ
• 床面地上高と積み降ろし設備の高さ
• 最大積載量と荷物の実重量
• 荷物の重心位置と前後・左右の重量配分
• 固定器具、緩衝材、荷役作業に必要な空間

荷物の寸法が収まることと、最大積載量以内であることは別々の条件です。さらに、車両総重量、軸重、荷崩れ防止、積載方法も確認します。

架装を検討する

• シャシフレームの位置、フレーム上面高
• ホイールベースとキャブ後端から後軸までの距離
• 燃料タンク、バッテリー、排気装置、スペアタイヤの位置
• 架装物の全長、重量、重心位置
• 整備や部品交換に必要な空間

架装物を取り付けるフレームの構造や荷重の伝わり方については、【トラックのフレーム】構造と強度の考え方で詳しく説明しています。

クレーン作業場所を確認する

• アウトリガ最大張出幅と中間・最小張出時の性能
• ブームの最大作業半径と最大地上揚程
• 旋回範囲、上空障害物、隣接建物との距離
• 作業半径ごとの定格総荷重
• 車体を水平に設置できる空間と地盤条件

車型図だけでは吊れる重量を判断できません。クレーン型式を特定し、作業範囲図、定格総荷重表、アウトリガ張出条件を組み合わせて確認します。

2t車・3t車・クレーン付きで図面の見方はどう変わるか

「2t車」「3t車」は最大積載量を基にした通称として使われることが多く、外形寸法や荷台寸法を直接表すものではありません。同じ呼び方でも、標準、ロング、ワイド、低床、高床、架装付きなどで確認項目が変わります。

図面を使った実務確認の手順

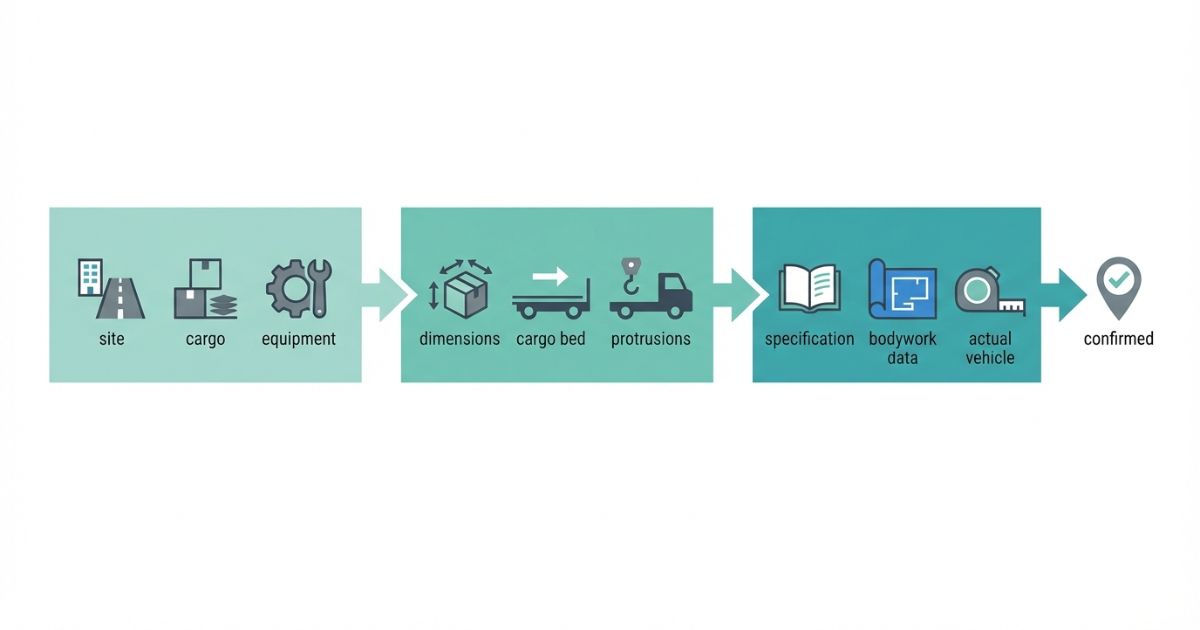

1. 用途を決める：車庫確認、搬入確認、積載確認、架装検討、クレーン作業のどれを判断するかを明確にします。
2. 車両を特定する：車名だけでなく、型式、年式、キャブ幅、ホイールベース、ボディ、架装型式を確認します。
3. 図面と主要諸元表をそろえる：図面番号、改訂日、対象型式が一致しているかを確認します。
4. 必要寸法を抜き出す：用途に必要な数値だけを一覧表へ転記し、単位を統一します。
5. 現場寸法や荷物寸法と差し引きする：横方向、高さ方向、荷台長、荷台幅の計算上の余裕を出します。
6. 不確定点を一覧化する：ミラー、追加架装、現場勾配、段差、地盤、上空障害物など、図面にない条件を分けます。
7. 資料と現車を照合する：架装図、車検証、クレーン性能表、現車実測を使い、標準図面との差を確認します。
8. 必要な確認先へ相談する：メーカー、販売店、架装事業者、作業事業者へ同じ条件を提示し、最終判断へ反映します。

レンタル車の選定や中古車の購入でも、この手順で現場条件、荷物条件、不確定点を整理してから問い合わせると、候補車両を絞りやすくなります。
