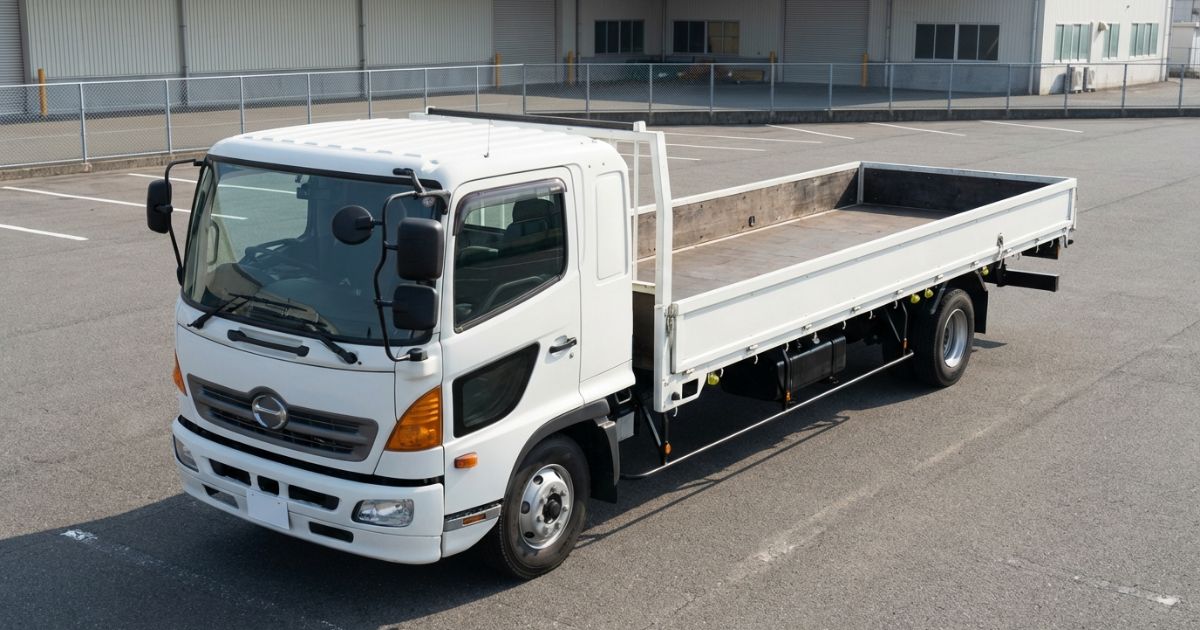

【4tロングの寸法図】寸法図で見る標準との差

4tロングの寸法図を見るときは、全長だけでなく、荷台内側長、ホイールベース（軸距）、前後のオーバーハングがどこからどこまでを示すか確認することが重要です。同じ「4tロング」という呼び方でも、キャブ、シャシ、荷台、架装、メーカー、車種、年式によって実際の寸法は変わります。

結論として、標準車との違いは「荷台だけが後ろへ伸びる」とは限りません。荷台長に加えてホイールベースや後輪から車両後端までの張り出しが変わるため、積める長さだけでなく、曲がりやすさ、後端の振り出し、駐車に必要な奥行きにも影響します。

この記事では、4tロングの寸法一覧を網羅するのではなく、寸法図に記載される測定位置と、短めの仕様からロング仕様になるときに見るべき差を整理します。ロング車の用途や標準車との選び分けを先に確認したい場合は、4tトラックのロングと標準の違い、積める量の目安を確認すると判断しやすくなります。

4tロングの寸法図で最初に見る5か所

標準車とロング車の図面を比べるときは、次の5項目を同じ順序で確認します。全長と荷台長だけを見比べるより、車輪の位置と車体前後の張り出しまで追うと、ロング化した部分が分かりやすくなります。

メーカー別・車種別の全長や荷台寸法を数値で比較したい場合は、4tロングの全長・荷台寸法の目安で確認してください。本記事は、数値一覧ではなく、寸法図の矢印と測定位置の読み方を中心に解説します。

4tロングの寸法図で分かること

全長と荷台長は同じではない

全長は、車両の最も前にある部分から最も後ろにある部分までを測った、車体全体の長さです。キャブ、車体前部、荷台、後部の架装などを含みます。

一方、荷台長は、荷物を載せる荷台部分の長さです。平ボディでは荷台内側の有効長、箱車では荷室内側の長さが確認項目になります。キャブや車体前部は荷台長に含まれません。

ロング化すると荷台・軸距・張り出しの配分が変わる

ロング仕様では、一般に荷台内側長が長くなります。ただし、荷台だけを後方へ延ばしているとは限りません。車型によっては、車両全長、ホイールベース、フロントオーバーハング、リヤオーバーハングの配分も変わります。

そのため、荷台内側長が長くなった量と、車両全長が長くなった量は必ずしも一致しません。標準車とロング車の寸法図を重ねて見るときは、車両前端をそろえたうえで、前輪軸、後輪軸、荷台後端、車両後端の位置を順に比べると差を把握しやすくなります。

「4tロング」という名称だけでは寸法が決まらない

「標準」「ロング」「ワイドロング」などの呼称は、メーカーやレンタル事業者によって区分が異なる場合があります。同じ4tロングでも、次の条件によって数値が変わります。

• 標準キャブかワイドキャブか
• ベッド付きキャブかショートキャブか
• 平ボディ、箱車、ウイングなどの架装
• パワーゲートなどの追加装備
• シャシとホイールベースの設定
• メーカー、車種、型式、年式

実際に、日野レンジャーの車型・シャシ設定では、4.0tのFCショートキャブとFDベッド付きキャブに複数のホイールベース区分があり、設定表に示されるリヤボデー内寸長の参考値も複数あります。設定の有無はキャブ幅、サスペンション、用途などで変わるため、最小値と最大値だけを「4tロングの寸法」として扱うことはできません。

また、クレーンを搭載した4tユニックは、クレーンやアウトリガーを含む架装条件が異なります。「4tユニック ロング」の図面を探している場合は、一般4t車の本記事ではなく、4tユニックの寸法図で確認すべきポイントも確認してください。

4tロングの寸法図で確認する測定位置

メーカーの車両外観図や主要諸元表では、側面図、正面図、背面図などに寸法が記載されています。4tトラック全般の図面構成から確認したい場合は、寸法・外形系の準ハブである4tトラックの寸法図の見方も参考になります。

全長

全長は、車両前端から車両後端までの水平方向の長さです。キャブ、バンパー、荷台、後部架装などを含む車体全体の寸法として確認します。

駐車場所や停車スペース、搬入口の奥行きを検討する際の基礎数値です。ただし、全長だけでは交差点を曲がれるか、狭い敷地へ進入できるかまでは判断できません。

全幅

全幅は、車体の左右方向の幅です。標準キャブとワイドキャブでは全幅が異なるため、「ロング」という長さの区分だけでなく、標準幅かワイド幅かも確認します。

主要諸元表の全幅だけでは、ミラーを展開した状態の実際の通行幅を判断できない場合があります。門柱、電柱、駐車車両などとの間隔を検討するときは、実車のミラーを含む幅と必要な余裕も別に確認してください。

全高

全高は、地面から車体の最も高い部分までの高さです。平ボディ、箱車、幌車、ウイング車など、架装によって大きく変わります。

同じシャシやホイールベースでも、荷台や荷室の仕様によって全高は異なります。屋根のある荷捌き場、庇、ゲート、高さ制限のある場所で使用する場合は、貸出・手配予定の実車で確認します。

荷台内側長・荷台内側幅

荷台内側長は、荷物を置ける荷台内側の有効な長さです。荷台外側の長さや車両全長とは異なります。長尺物を積む場合は、荷物の梱包後の最大長と荷台内側長を照合します。

荷台内側幅は、荷台内側の有効幅です。車両全幅とは異なり、あおりや荷室壁の内側を基準にした寸法です。

実際に使える範囲は、鳥居、あおり、固定金具、荷室内の出っ張り、パワーゲートなどによって狭くなる場合があります。寸法表の数値だけでなく、荷台形状や装備も確認してください。

ホイールベース（軸距）

ホイールベースは、前輪軸の中心から後輪軸の中心までの距離です。主要諸元表では「軸距」または記号で示される場合があります。

ロング仕様では、荷台を長くするためにホイールベースが長く設定されている車型があります。ただし、荷台長や全長との関係は車型ごとに異なるため、ホイールベースだけで車両の取り回しを断定することはできません。

フロントオーバーハング・リヤオーバーハング

フロントオーバーハングは前輪軸の中心から車両前端まで、リヤオーバーハングは後輪軸の中心から車両後端までの張り出しです。寸法図では、車軸中心を示す線と車両端までの寸法線を見分けます。

車両が曲がるときは、後輪より後ろの部分が旋回外側へ振り出します。リヤオーバーハングが長い車両では、後端と壁、門柱、駐車車両、歩行者との間隔に注意が必要です。ただし、実際の旋回範囲はオーバーハングだけでは決まらず、ホイールベース、舵角、道路形状などにも左右されます。

床面地上高

床面地上高は、地面から荷台床面までの高さです。荷台高、床面高などと表記される場合があります。

積み降ろし時の段差や、フォークリフト、プラットホーム、台車との高さ関係を確認するための数値です。低床仕様、タイヤサイズ、サスペンション、荷台架装によって異なります。

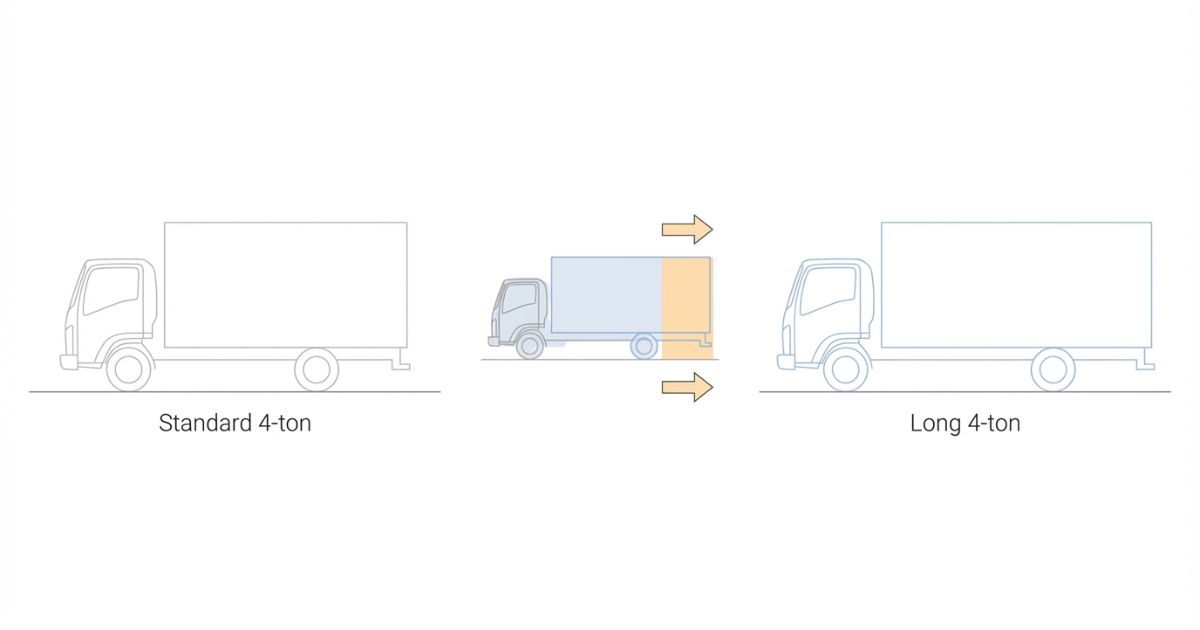

寸法図で見る短めの仕様とロング仕様の違い

同じ車型・キャブ・架装条件で比較する

短めの仕様とロング仕様を比較するときは、できるだけ同じメーカー、車種、キャブ幅、キャブ形状、荷台形式、架装条件をそろえます。

たとえば、標準幅の平ボディとワイド幅の箱車を比べると、長さだけでなく幅、高さ、車両重量、荷台形状まで異なるため、「ロング化による差」が分かりにくくなります。公式資料に複数の車型が掲載されていても、異なる条件の数値を1台の仕様のように組み合わせないことが大切です。

標準車との重ね合わせでは4つの位置を見る

標準車とロング車の側面図を重ねる場合は、車両前端を基準にそろえ、次の順で位置の変化を確認します。

公式寸法図で確認できる実在仕様例

標準車とロング車を数値で比較する場合は、同一メーカー・同一車種でも、キャブ、ホイールベース、荷台、架装、年式まで条件をそろえる必要があります。条件の異なる複数資料から数値を組み合わせず、まず1台分の外寸、荷台内寸、軸距が対応していることを確認してください。次は、いすゞ公式の主要諸元・車両外観図で確認できる実在仕様例です。

この数値は、上記の車型・架装条件に限った一例であり、4tロング共通の固定値ではありません。公式外観図では、全長、全幅、全高、荷台内側寸法、前後輪の中心位置をそれぞれ別の寸法線で確認できます。別型式・別年式・別架装の車両へ数値を流用せず、手配予定車両の資料を確認してください。

荷台長の差と車両全長の差は一致しない

ロング化による差は荷台部分だけに現れるわけではありません。荷台内側長、ホイールベース、前後のオーバーハングの組み合わせによって、車両全体の寸法が決まります。

寸法図を比較するときは、荷台長の数値だけを見ず、車両全長、前後輪の位置、荷台後端、車両後端を合わせて確認します。比較できる公式図面がない場合は、一般的な差を推測して埋めず、候補車両ごとの寸法を別々に記録してください。

寸法図を曲がりや駐車条件へ読み替える方法

ホイールベースが長いときは旋回性能を別に確認する

ホイールベースが長い車型は、一般に短い車型より小回りが利きにくくなります。ただし、実際の最小回転半径は、ホイールベースだけでなく、舵角や前輪・後輪の仕様などでも変わります。

寸法図のホイールベースだけで取り回しを決めず、主要諸元表の最小回転半径も確認してください。数値の定義と車種別の見方は、4tトラックの最小回転半径と狭所でのリスクで確認できます。

リヤオーバーハングから後端の振り出しを考える

右左折時には後輪より後ろの車体が旋回外側へ振り出します。ロング車を標準車と比べるときは、全長の差だけでなく、後輪軸から車両後端までの距離がどのように変わったかを確認します。

ただし、寸法図だけで車体各部の通過位置を確定することはできません。後輪の通り道、内輪差、前端・後端の張り出しを図で確認する場合は、4tトラックの軌跡図の見方へ進んでください。

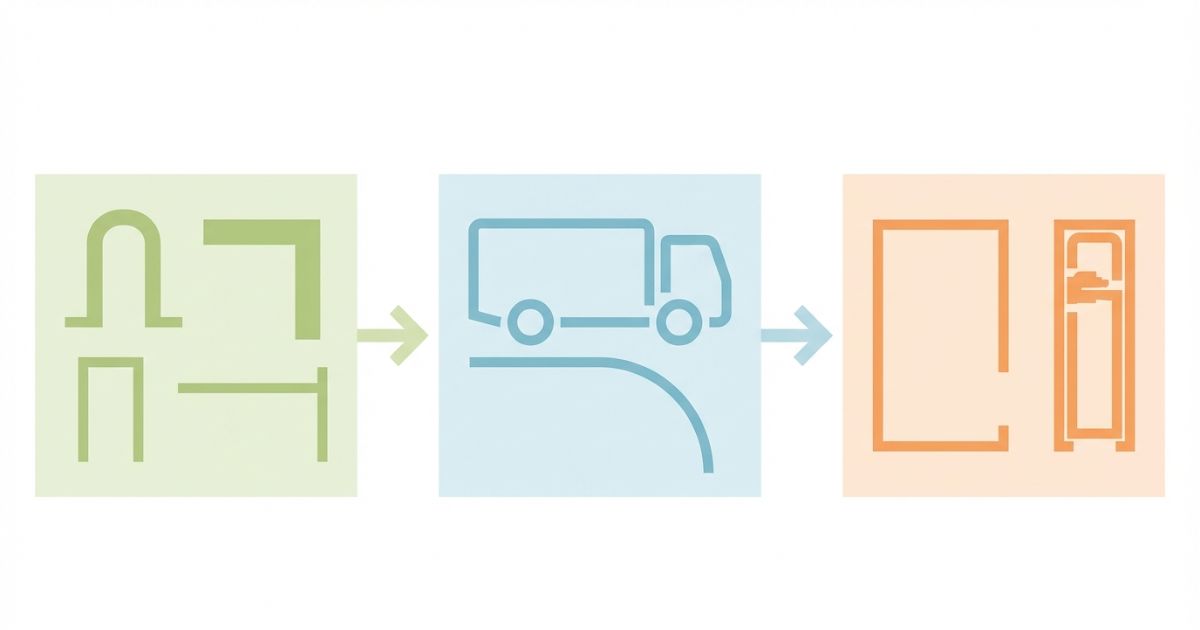

駐車・搬入では車両外寸に旋回余地を加える

駐車場所の奥行きが車両全長を上回っていても、入口で向きを変えられなければ進入できません。全幅と全高が制限内でも、ミラー、庇、門柱、電柱、切り返し場所が支障になる場合があります。

交差点や搬入口で曲がれるかは、寸法図の数値だけで決めず、道路幅、交差点形状、障害物、切り返し余地を現地条件と照合します。具体的な確認順は、4tトラックが曲がれる道幅と現場チェックで整理しています。

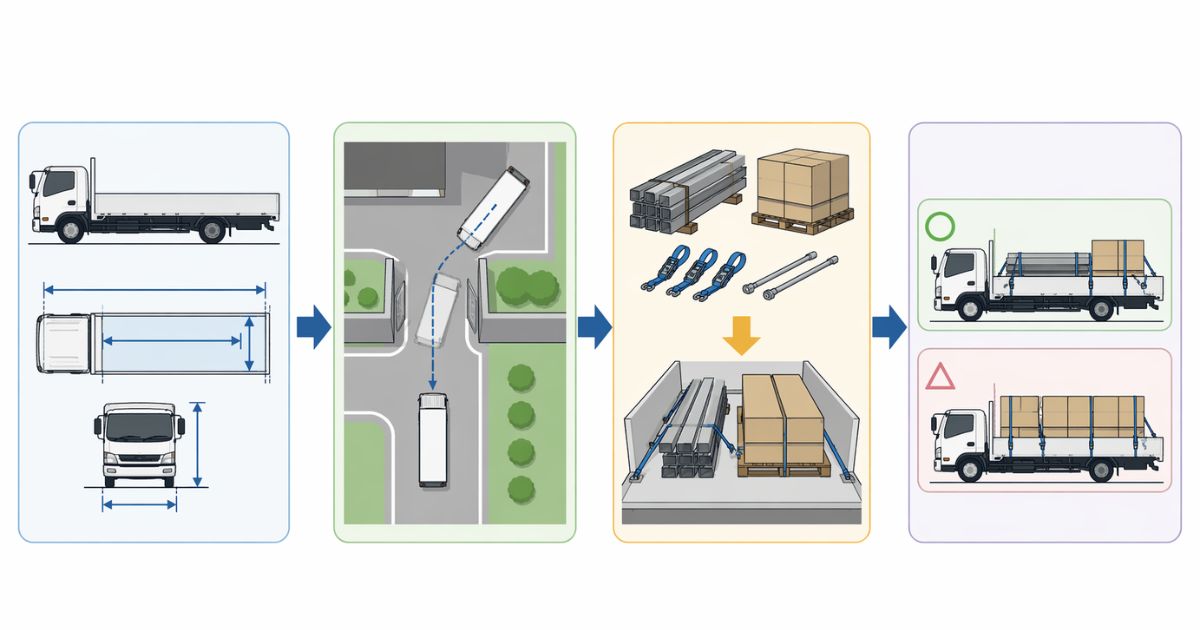

寸法図をレンタル・手配条件へ読み替える方法

長尺物を積む場合は荷台内側長を見る

長尺物を積む場合は、荷物の長さと車両全長を比べるのではなく、荷台内側長と照合します。

荷物は、梱包材、パレット、養生材、付属部品などを含めた最大長で確認します。また、荷台内寸上は収まっても、鳥居、あおり、固定金具、後部架装などによって積み方が制限される場合があります。

駐車場所や搬入口では全長・全幅・全高を見る

駐車場所や搬入口を確認するときは、次の数値を使い分けます。

• 奥行き：車両全長
• 門や通路の幅：全幅とミラーを含む実際の通行幅
• 屋根や庇の高さ：全高
• 荷物を載せるスペース：荷台内側長・荷台内側幅

ただし、これらの外寸が収まるだけでは、実際に曲がって進入できるとは限りません。車両を置く静的な寸法と、右左折・切り返しに必要な動的な空間を分けて確認してください。

予約時は「ロング」だけでなく実車寸法を確認する

レンタル会社や車両手配先へ問い合わせるときは、少なくとも次の項目を確認します。

「4tロング」「6.2mボディ」などの名称だけでなく、貸出予定車両の仕様表または寸法図を確認すれば、呼称の違いによる手配ミスを減らせます。4tトラックの借り方、必要書類、料金、車型選定を含めて確認したい場合は、4tトラックのレンタル方法と車型の選び方をご覧ください。

寸法図だけでは判断できないこと

実際に道路や現場を曲がれるか

寸法図で全長、全幅、ホイールベース、オーバーハングを確認しても、実際の道路や現場を通過できるかは確定できません。

進入可否を判断するには、旋回軌跡、道路の実効幅員、交差点の角度、縁石や電柱の位置、対向車の有無、切り返し場所なども確認する必要があります。

最大積載量が何kgか

荷台が長いからといって、最大積載量が増えるとは限りません。荷台や箱、ウイング、パワーゲートなどの架装が重くなると、その分だけ積載できる重量が変わる場合があります。

最大積載量は、寸法図だけでなく、貸出・手配予定車両の車検証や仕様表で確認します。

標準とロングのどちらが向くか

標準車とロング車のどちらが適しているかは、荷物の長さだけでなく、進入条件、停車場所、荷役方法、必要な車型によって変わります。

本記事では測定位置と車体構成の読み方に範囲を絞っています。用途や積載効率を含めた選び分けは、記事冒頭で案内したロング車の選び方で確認してください。

レンタル料金や在庫

ロング仕様の料金や在庫は、地域、営業所、期間、車型、架装、貸出条件によって異なります。寸法図から料金や在庫の有無を判断することはできません。

希望する車両の寸法条件を整理したうえで、貸出予定の実車が条件に合うかをレンタル会社へ確認してください。

4tロングの寸法図でよくある質問

まとめ

寸法図は、車両と荷台のサイズだけでなく、ロング化によって車輪や前後の張り出しがどう変わるかを理解するための資料です。ただし、寸法図だけで進入可否、最大積載量、料金、在庫まで判断することはできません。必要な荷台内寸と車両外寸を整理し、メーカー、車種、型式、架装条件が一致する貸出・手配予定車両の資料と照合してください。
