【ユニック車の敷板】必要な条件・選び方・アウトリガー設置時の確認

ユニック車の段取りで迷いやすいのが、「敷板は必要？」「舗装だから大丈夫？」「何枚・どのサイズを用意すればよい？」という判断です。現場では停車位置、アウトリガーの張り出し、地盤の状態、周囲の動線を同時に確認するため、敷板の扱いが後回しになりやすくなります。

結論は、敷板はアウトリガーにかかる荷重を広い面で地盤へ伝え、沈下・傾き・舗装破損などのリスクを下げるために使用する支持材です。ただし、「必ず4枚」「このサイズなら安全」と一律に決めるものではありません。必要な枚数・寸法・厚さ・材質は、車両・クレーンの型式、アウトリガーの構造、反力、地盤状態、作業条件、メーカーの指示、現場ルールを確認して判断します。

舗装路面でも、端部、目地、劣化部、側溝付近、地下工作物の上などは、見た目だけで支持力を判断できません。敷板を置けば必ず安全という意味でもないため、車両・クレーン取扱説明書、事業者の安全基準、元請・現場ルール、作業責任者の判断を優先し、不安が残る場合は作業位置の変更や中止も含めて安全側で判断してください。

現場で必要な張り出し幅や設置スペースを先に確認したい場合は、【アウトリガー張り出し】寸法の目安と設置ミスを防ぐコツを確認してください。アウトリガー全体の役割から整理したい場合は、【ユニック車アウトリガーとは】役割・張り出し・敷板の基本も参考になります。

著者情報・監修条件

ユニック車ガイド編集部（現場段取り・安全確認の視点で編集）

✅ 断定ではなく「判断軸」と「確認手順」を提示し、現場で迷いにくい形に整理
✅ 安全・法規に関わる事項は、車両・クレーン取扱説明書、事業者基準、現場ルールを優先して確認
⚠️ 不安が残る場合は無理に進めず、作業責任者へ相談して安全側で判断

敷板とは｜アウトリガー荷重を地面に分散する板
1. 敷板の基本的な役割
敷板が必要な理由｜沈下・傾き・舗装破損を防ぐ
1. 接地圧と地盤支持の考え方
2. 敷板が無いと当日止まりやすい理由
敷板の基準・法律｜一律の枚数・サイズではなく地盤と機種で判断
敷板の枚数・サイズ・種類の考え方
舗装でも敷板が必要になる場面
1. 舗装でも注意したい場所
敷板の設置方法｜置く位置・接地・再確認
現場条件別の注意｜土・砂利・舗装端部・雨天
1. 現場条件別の見方
敷板で防げないリスク｜過信せず作業中止も判断する
1. 敷板を置いても注意が必要な状態
2. 敷板を使っていても地盤沈下した事故事例がある
アウトリガー・作業半径・敷板をセットで確認する
1. セットで確認する4項目
敷板の手配方法｜購入・レンタル・現場指定を確認する
1. 手配方法の考え方
FAQ
まとめ
出典・参考情報

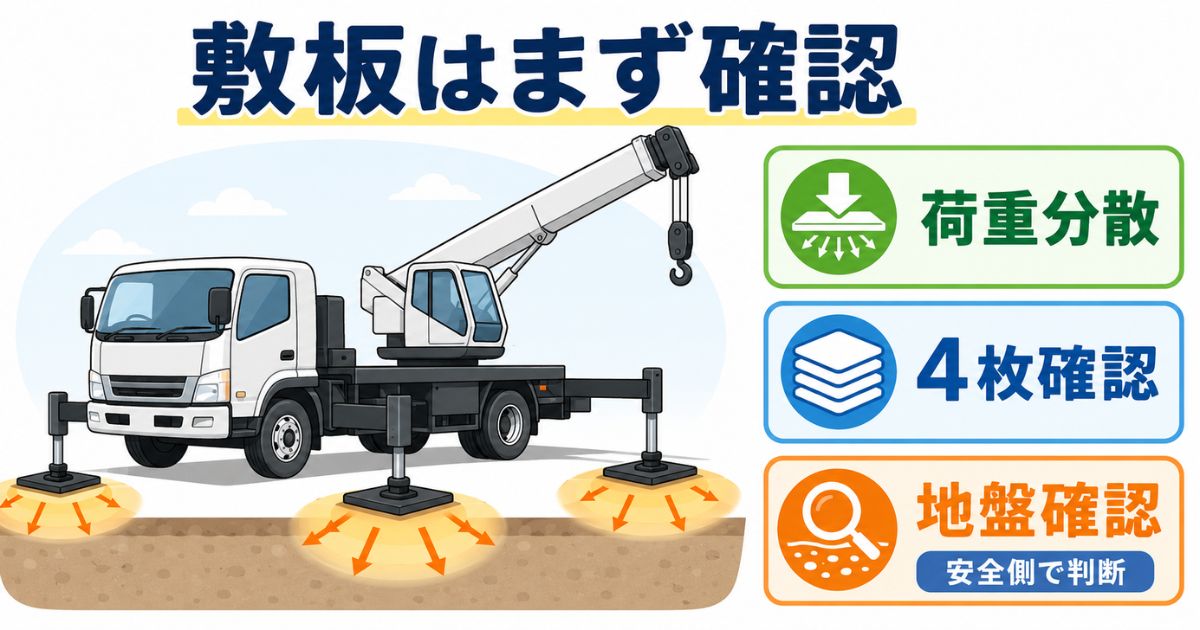

敷板とは｜アウトリガー荷重を地面に分散する板

敷板とは、ユニック車のアウトリガー下に置き、アウトリガーにかかる力を広い面で地盤へ伝えるための支持材です。アウトリガーの接地部だけで大きな荷重を受けると、その部分へ力が集中し、地盤の沈下、舗装の割れ・めくれ、敷板やアウトリガーフロートのズレなどにつながる場合があります。

敷板の基本的な役割

✅ アウトリガー荷重を狭い接地部だけでなく、より広い面へ分散する
✅ 地盤へ局所的にかかる圧力を小さくする
✅ アウトリガーの沈下や傾きのリスクを下げる
✅ 舗装の割れ・めくれ・局所的な沈み込みを抑える
✅ 接地後の水平・沈下・ズレを確認しやすくする

アウトリガーやブームなど各部位の名前を整理してから読みたい場合は、【ユニック車の部位名称】ブーム・フック・アウトリガーなど各部を図解解説を確認すると、用語のつながりが分かりやすくなります。

敷板が必要な理由｜沈下・傾き・舗装破損を防ぐ

敷板が必要になる理由は、アウトリガーにかかる荷重が地面の限られた範囲へ集中するためです。吊り荷重量、作業半径、ブーム角度、旋回方向、アウトリガー張出条件などによって、各アウトリガーへ伝わる反力は変化します。

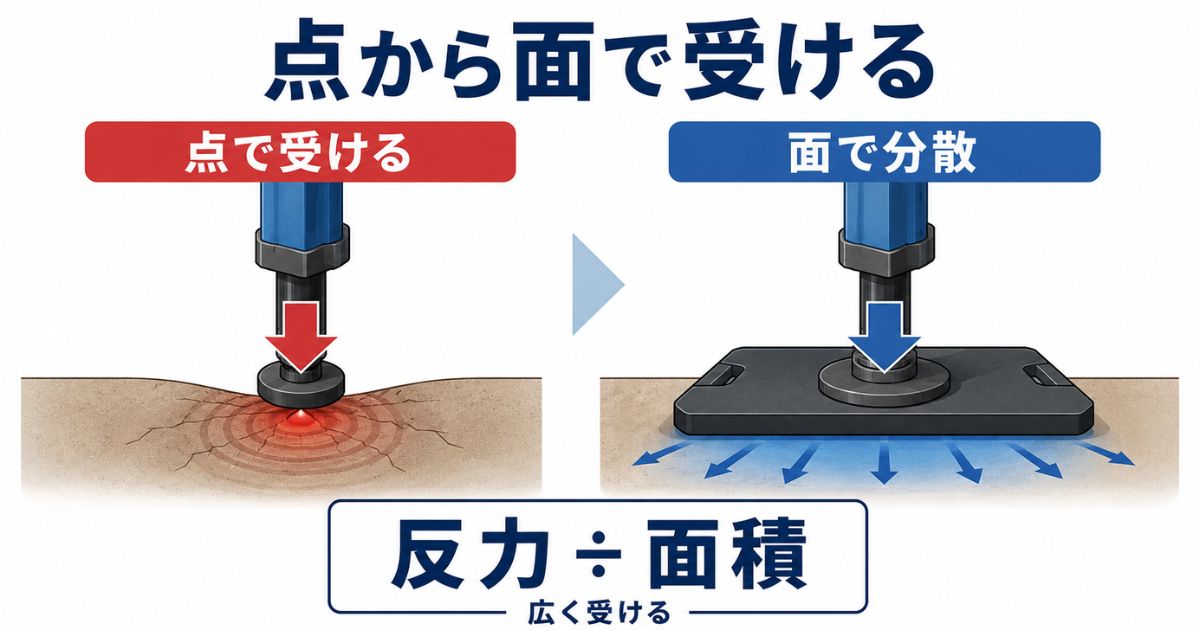

接地圧と地盤支持の考え方

理解のための基本的な考え方としては、地面へかかる圧力を「アウトリガーにかかる反力 ÷ 荷重を受ける面積」で整理できます。同じ反力であれば、荷重を受ける面積が小さいほど地盤へ局所的にかかる圧力は大きくなります。

敷板は支持面積を広げることで荷重を分散しやすくします。ただし、実際のアウトリガー反力は車種、ブーム長さ、作業半径、旋回方向、吊り荷重量、張出条件などで変わります。さらに地盤側にも強度差があるため、この簡易的な考え方だけで安全性を計算・断定しないでください。

敷板が無いと当日止まりやすい理由

✅ 接地部が沈み込み、車体の水平を維持できない
✅ 一部のアウトリガーだけ沈んで車体が不安定になる
✅ 舗装の割れ・めくれ・陥没で作業継続が難しくなる
✅ 元請や現場ルール上、必要な地盤養生が無い状態では作業できない
✅ 必要な敷板・敷鉄板等が不足し、追加手配や作業位置変更が必要になる

作業半径が伸びるほど、吊れる重さや安定性の判断も慎重になります。敷板だけでなく距離と能力もあわせて確認したい場合は、【ユニック車の作業半径】安全な作業距離とはを確認してください。

敷板の基準・法律｜一律の枚数・サイズではなく地盤と機種で判断

「アウトリガーの敷板は法律で何枚必要？」「何cm以上ならよい？」と迷いやすいところですが、移動式クレーンに関する法令は、ユニック車全体へ共通する敷板の枚数や寸法を一律の数値で定める形にはなっていません。

クレーン等安全規則で確認するポイント

厚生労働省「クレーン等安全規則」第70条の3では、地盤が軟弱であることや地下にある工作物が損壊するおそれがあることなどにより、移動式クレーンが転倒するおそれのある場所では、原則として作業を行わないこととされています。

ただし、転倒防止のために必要な広さと強度を有する鉄板等を敷設し、その上に移動式クレーンを設置している場合は例外とされています。また、第70条の4では、その鉄板等の上で移動式クレーンが転倒するおそれのない位置へアウトリガーを設置することが定められています。

「鉄板等」には敷板・敷角も含まれる

厚生労働省「平成4年8月24日基発第480号」では、「必要な広さ及び強度」について、地盤や地下工作物などの状況に応じて鉄板等が沈下しない広さを有し、かつアウトリガーから受ける荷重で変形しない強度を有することと説明されています。

また、「鉄板等」の「等」には敷板または敷角が含まれること、「転倒するおそれのない位置」とは鉄板等の中央部分を指すことも示されています。敷板を用意するだけでなく、その下の地盤とアウトリガーの設置位置まで含めて確認する必要があります。

「何枚・何cmなら安全」と一律に決めない

必要な枚数は、実際に使用するクレーンのアウトリガー数や構造に合わせて確認します。必要な面積や強度も、アウトリガー反力、地盤状態、敷板の材質・厚さ・形状などで変わります。

「ユニック車だから4枚」「この大きさならどの現場でも安全」などの固定判断は避け、対象機種の取扱説明書・メーカー資料・現場条件を確認してください。

敷板の枚数・サイズ・種類の考え方

敷板の選び方では、持ち運びやすさだけでなく、アウトリガーにかかる荷重を地盤へ安全に伝えられるかを優先します。具体的な枚数や寸法は、車種、クレーン仕様、吊り荷、作業半径、張出条件、地盤条件、現場ルールによって変わります。

必要枚数はアウトリガーの数・型式に合わせて確認する

必要な敷板等の数は、実際に荷重を受けるアウトリガーの数とメーカー指定を確認して決めます。車両積載形トラッククレーンでも機種や構造は同一ではないため、枚数を車種全体の固定値として扱わないようにします。

現場へ入ってから不足に気付くと、追加手配や作業位置変更につながります。作業計画の段階で、対象車両のアウトリガー構造と必要な支持材を確認しておくことが重要です。

サイズ・厚さ・材質は6項目で確認する

確認項目	確認する内容
寸法	アウトリガー反力を地盤へ分散できる支持面積が確保されているか。
厚さ	荷重を受けたときに大きくたわむ、割れる、局所変形する状態ではないか。
材質	木製・樹脂製・鋼製など、用途と使用条件に適合しているか。
損傷	割れ、腐食、反り、欠け、著しい摩耗・変形がないか。
水平・接地	敷板全体が安定して地盤へ接し、アウトリガーが適切な位置へ接地できるか。
沈下	荷重を掛けた後や作業中に、敷板ごと沈む、傾く、ズレる兆候がないか。

メーカー製敷板にも機種・シリーズごとの仕様がある

メーカーが用意する敷板にも複数の仕様があります。たとえばタダノの大型トラック架装用クレーンの公式カタログでは、樹脂製敷板の一例として355×355×80mmと500×500×90mmの仕様が掲載されています。

これは特定シリーズ向けの製品例であり、「ユニック車ならこの寸法を使えばよい」という共通基準ではありません。実際に使用する車両・クレーンのメーカー資料、取扱説明書、現場条件を優先してください。参考：タダノ「大型トラック架装用クレーン」公式カタログ

2t・3tユニックでも車格だけで省略しない

2t・3tユニックは車体が比較的小さくても、アウトリガーに荷重が集中する点は変わりません。狭い現場では端部、側溝、段差、舗装の境目へ接地位置が寄りやすい場合もあります。

「小型だから敷板は不要」と車格だけで判断せず、対象型式の取扱説明書、地盤、張り出し状態、作業半径、吊り荷条件を確認してください。

敷板の種類別の特徴

種類	特徴	注意点
木製	面で受けやすく、現場で使用されることがある。	割れ、腐食、反り、濡れによる滑りなどを使用前に確認する。
樹脂製	製品ごとに寸法・使用条件が設定され、持ち運びしやすい形状のものもある。	地盤条件によっては滑り・沈下が起こり得る。製品仕様と用途への適合を確認する。
ゴム系	滑り止めや養生目的で使用される場合がある。	厚さや強度、変形量が用途に合うか確認し、単独で支持材として使用できるかを判断する。
敷鉄板	軟弱地盤などで、より広い面へ荷重を分散する地盤養生に使用される。	必要な広さ・強度、敷設方法、下部地盤の状態を確認する。手配・搬入・設置にも段取りが必要。

現場で必要な張り出し幅と作業スペースを先に見積もる場合は、【アウトリガー張り出し】寸法の目安と設置ミスを防ぐコツを確認してください。

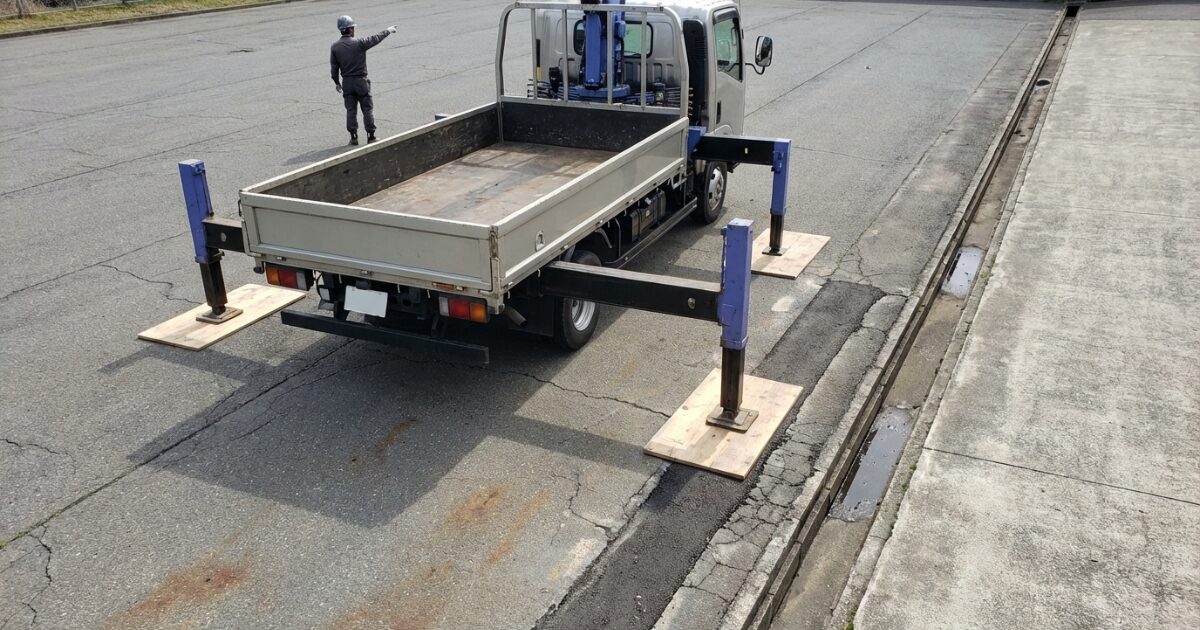

舗装でも敷板が必要になる場面

アスファルトやコンクリートの上でも、「舗装だから地盤は十分に強い」とは限りません。舗装表面が正常に見えても、その下に埋戻し部、空洞、埋設物、地下工作物などがある場合があります。

舗装でも注意したい場所

✅ 舗装の端部・路肩・側溝付近・縁石付近
✅ コンクリートの目地・欠け・ひび割れ周辺
✅ アスファルトの劣化部や高温時に変形しやすい場所
✅ 片勾配や段差があり、水平を作りにくい場所
✅ 掘削箇所・埋戻し部の近く
✅ 地下に配管・空洞・地下工作物がある可能性がある場所

敷板等の要否や地盤養生は「舗装か土か」という表面だけではなく、アウトリガーから伝わる荷重を、その場所全体が安全に支持できるかで判断します。見た目で問題がなさそうでも、作業計画、現場ルール、作業責任者の判断を優先してください。

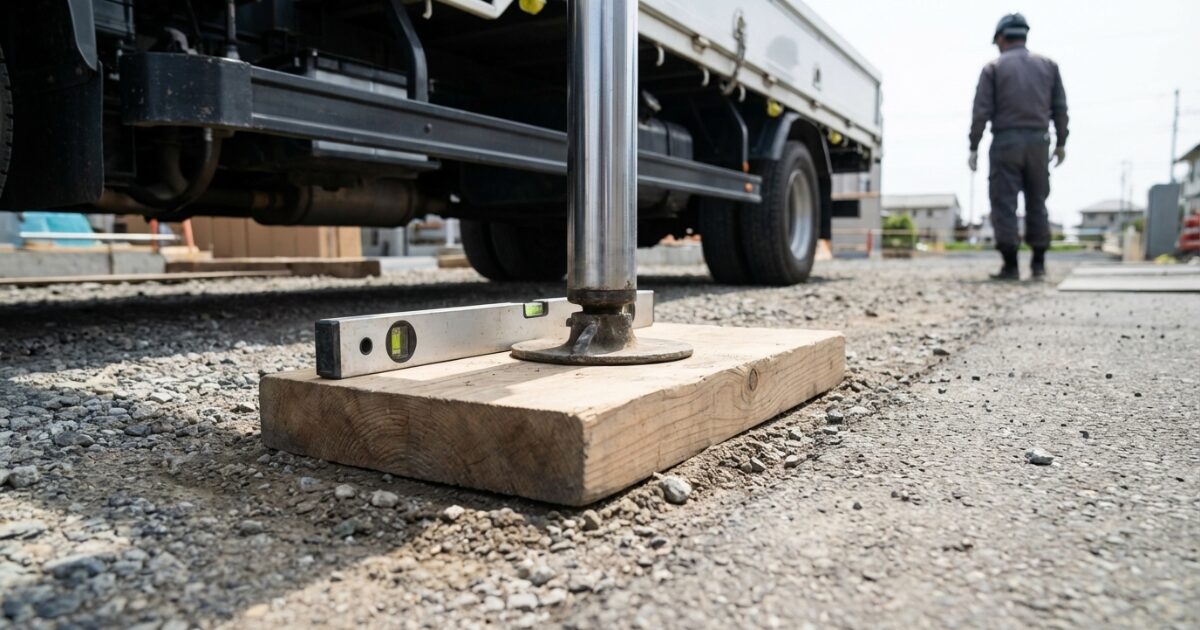

敷板の設置方法｜置く位置・接地・再確認

敷板は「置いたかどうか」だけではなく、地盤との接触状態、アウトリガーの位置、荷重を掛けた後の挙動まで確認することが重要です。

設置の基本手順

支持位置の地盤を確認する：端部、側溝、段差、砂利、ぬかるみ、舗装の割れ、掘削箇所、地下工作物の可能性を確認する。
使用する敷板等の状態を確認する：寸法、厚さ、材質、割れ、反り、腐食、大きな変形などを確認する。
敷板等を安定して支持できる位置へ置く：敷板自体が傾く、片側だけ浮く、ズレやすい状態を避ける。
アウトリガーを適切な位置へ接地する：メーカー指示や現場条件を確認し、支持材の中央付近で安定して荷重を受けられる状態を確認する。
荷重を掛けた後に再確認する：水平、敷板のめり込み、ズレ、割れ、地盤の沈下・ひび割れなどを確認し、異常があれば作業を進めない。

作業前30秒～1分チェック

✅ 端部・側溝・路肩・縁石付近ではないか
✅ 掘削箇所や埋戻し部の近くではないか
✅ 片勾配・段差・傾斜がないか
✅ 雨・ぬかるみ・凍結など地盤条件の変化がないか
✅ 舗装の割れ・目地・劣化部に近すぎないか
✅ 必要な支持材が対象機種・作業条件に合わせて準備されているか
✅ 敷板等に割れ・反り・欠け・腐食・大きな変形がないか
✅ 接地後に敷板や地盤が傾いたり沈んだりしていないか

作業中も沈下・ズレを再確認する

作業開始時に問題がなくても、吊り荷を掛ける、ブームを伸ばす、作業半径が変わる、旋回方向が変わるなどすると、各アウトリガーへかかる反力は変化します。また、雨や周辺作業によって地盤状態が変わる場合もあります。

次のような変化が出た場合は作業を継続せず、安全な状態へ戻して再評価してください。

⚠️ 敷板が地面へめり込み始めた
⚠️ 敷板やアウトリガーフロートが横へズレた
⚠️ 車体の水平状態が変わった
⚠️ 舗装へ新しい割れや沈み込みが出た
⚠️ 周辺地盤が崩れる、流れる、浮くなどの変化が出た

アウトリガー全体の張り出し、接地、水平確認の順序は、【アウトリガーの出し方】基本手順と注意点で確認してください。敷板を設置した後のタイヤとアウトリガーの支持状態は、【ユニック車でタイヤを浮かす理由】安全確保の考え方で詳しく整理しています。

現場条件別の注意｜土・砂利・舗装端部・雨天

必要な地盤養生は、路面の見た目だけではなく、地盤状態、天候、周辺構造物、掘削履歴などによって変わります。特に雨天や軟弱地盤では、沈下だけでなく滑りや地盤全体の崩れも考える必要があります。

現場条件別の見方

条件	確認すべき状態	対応の考え方
舗装	端部、目地、ひび割れ、埋戻し部、地下工作物など。	表面だけで判断せず、下部地盤を含めて支持条件を確認する。
砂利	不陸、締固め状態、転がり、敷板のズレや傾き。	安定した支持面を作り、荷重を掛けた後も水平と沈下を再確認する。
土	軟弱部、埋戻し、含水状態、法肩、掘削箇所の近接。	地盤の支持状態を確認し、必要に応じて敷鉄板等を含む地盤養生や設置位置変更を検討する。
雨天・雨上がり	軟化、ぬかるみ、土砂流出、滑り、舗装下の変化。	開始前だけでなく作業中も地盤を再確認し、条件悪化時は中止・再計画を検討する。
側溝・路肩・端部付近	路肩崩れ、側溝破損、舗装端部の欠け、法面側への地盤移動。	可能な限り避け、支持条件を十分確認できない場合は別の設置位置を検討する。

雨の日は敷板だけでなく、滑り、視界不良、地盤軟化、風などを含めた作業可否の判断が必要です。悪天候時の判断は、【雨の日のユニック車作業】滑り・転倒・視界不良のリスク対策を確認してください。

敷板で防げないリスク｜過信せず作業中止も判断する

敷板は荷重分散や沈下防止に役立ちますが、万能ではありません。支持材の下にある地盤自体が崩れる、敷板が滑る、舗装下に空洞がある、作業条件の変化でアウトリガー反力が増えるといった場合は、敷板を使用していても安定を失うことがあります。

敷板を置いても注意が必要な状態

⚠️ 敷板ごと地盤へ沈み込む
⚠️ 敷板やアウトリガーフロートが滑る・回る・ズレる
⚠️ 一部の支持点だけ沈み、車体の水平が崩れる
⚠️ 舗装に割れ・めくれ・陥没が出る
⚠️ 掘削部や路肩側へ周辺地盤が崩れ始める
⚠️ 傾斜や段差でアウトリガーを安定して支持できない

敷板を使っていても地盤沈下した事故事例がある

厚生労働省「職場のあんぜんサイト」には、アスファルト舗装上で移動式クレーンを使用し、アウトリガーの下へ厚さ9cm・縦横50cm角の硬質プラスチック製敷板を設置していたにもかかわらず、アウトリガーが沈下してクレーンが転倒した事例が掲載されています。

この事例では、アウトリガーが土止め支保工から約1mの位置に張り出され、舗装下の土砂が土止め支保工側へ流出したことで、舗装地面ごとアウトリガーが沈下したとされています。つまり、敷板そのものの大きさだけではなく、その下と周囲の地盤全体が荷重を支持できるかを確認する必要があります。

参考：厚生労働省「土止め支保工の近くに張り出したアウトリガーが沈下し、移動式クレーンが転倒」

沈下やズレなどの兆候が出た場合は、無理に吊り作業を続けず、安全な状態へ戻してから作業位置の変更、地盤養生の見直し、追加の敷鉄板等の手配、作業中止、作業責任者への相談を優先してください。

アウトリガー・作業半径・敷板をセットで確認する

敷板の判断は、アウトリガーの張り出し、車体の水平、吊り荷重量、作業半径などと切り離せません。敷板を適切に設置していても、アウトリガー張出条件が合っていない、地盤が支持できない、作業半径に対して能力が不足している場合は、安全な作業にはつながりません。

セットで確認する4項目

✅ アウトリガー：張り出し状態、接地位置、水平、メーカー指定条件
✅ 敷板・支持材：寸法、強度、損傷、ズレ、沈下の兆候
✅ 作業半径・荷重：吊り荷までの距離と機種別能力表の余裕
✅ 周囲環境：地盤、掘削部、側溝、雨天、立入管理、合図体制

アウトリガーの設置手順は、【アウトリガーの出し方】基本手順と注意点へ進んでください。タイヤが浮く・浮かない状態をどう判断するかは、【ユニック車でタイヤを浮かす理由】安全確保の考え方で確認できます。作業半径や旋回方向を含む転倒条件全体は、【ユニック車の転倒・横転】起きやすい条件と防止策を解説を確認してください。

敷板の手配方法｜購入・レンタル・現場指定を確認する

必要な敷板等が足りないと、当日の作業中断や停車位置変更につながります。費用や持ち運びやすさだけで決めず、対象機種、地盤条件、保管場所、搬送方法、元請ルールを含めて事前に手配します。

手配方法の考え方

方法	向いているケース	確認点
購入	継続案件が多く、使用する機種や条件がある程度決まっている場合。	対象機種への適合、保管場所、積載スペース、劣化点検のルール。
レンタル	単発案件や、現場ごとに支持材の仕様・数量を変える必要がある場合。	必要な仕様、数量、予備、受取返却、搬入時間。
元請・現場指定	安全書類や地盤養生条件で仕様が決まっている場合。	指定品、敷設方法、設置位置、使用条件、写真提出の有無。
