【いすゞ エルフ ユニック】2t・3tの寸法と小型現場での注意点

いすゞ車をベースにしたクレーン付きトラック全体の車種構成や、エルフとフォワードの違いは、【いすゞ ユニック】対応車種・特徴・選び方の基本で確認できます。

いすゞエルフユニックの寸法は1種類ではない

エルフユニックを探すときに使われる「2t車」「3t車」は、車体寸法を表す名称ではなく、主に最大積載量のクラスを示す通称です。

同じ2tクラスでも、標準キャブとワイドキャブでは車幅が異なり、標準ボディ・ロングボディ・超ロングボディでは全長や最小回転半径が変わります。さらに、クレーン、アウトリガー、補強部材、荷台、工具箱などを架装すると、完成車の重量や最大積載量も変わります。

ベース車両の平ボディ諸元を、そのままクレーン付き完成車の寸法として扱うことはできません。購入やレンタルの候補車が決まったら、完成車の車検証と実車で全長・全幅・全高・最大積載量を確認する必要があります。

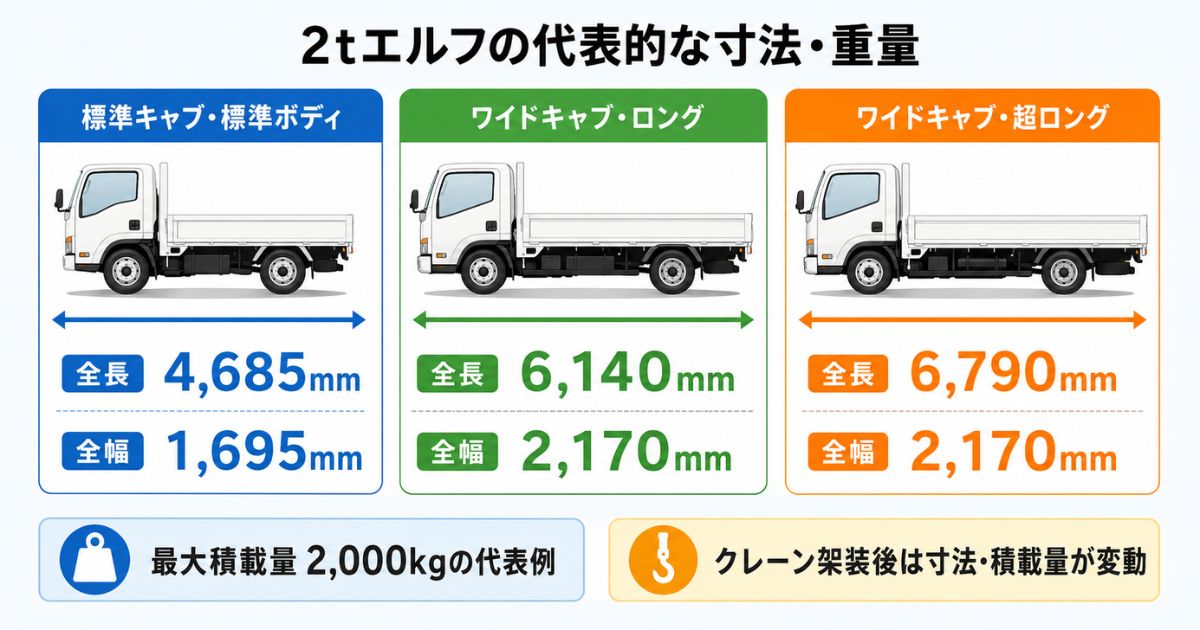

2tエルフの代表的な寸法・重量

次の表は、いすゞ自動車が公開している2t平ボディの代表車型を比較したものです。クレーン架装前のベース車両を把握するための参考値であり、エルフユニック完成車の固定寸法ではありません。

※いすゞ公式掲載の平ボディ代表例です。クレーン、アウトリガー、荷台、工具箱などの架装後は、寸法・重量・最大積載量が変わります。

同じ2tクラスでも全長は約2.1m違う

標準キャブ・標準ボディとワイドキャブ・超ロングボディの代表例を比べると、次の差があります。

これは異なる車両型式を比較した参考値であり、同じ年式・同じ仕様の車両を比較したものではありません。ただし、「エルフだからすべて同じ寸法」「2tだから必ず小回りが利く」とは判断できないことが分かります。

平ボディの全高を完成車の全高として使わない

表に掲載した全高1,960～2,260mmは、平ボディ代表例の数値です。クレーン付き完成車では、格納したブームや架装部品が車両の最高部になる場合があります。

高さ制限がある現場では、カタログ値だけでなく、完成車の車検証に記載された全高と実車の最高部を確認してください。搬入経路のゲート、庇、高架下、電線、樹木なども合わせて測る必要があります。

2tと3tの違いは積載量だけではない

2t・3tという呼び方は主に最大積載量クラスを示しますが、実際の選定では積載量だけでなく、キャブ幅、ボディ長、車両総重量、クレーン仕様を合わせて確認します。

3tクラスだから必ずワイドキャブ、長尺ボディ、高積載になるわけではありません。標準幅の車両もあれば、ロング・超ロング仕様もあり、クレーン架装後に3,000kgを積めるとは限りません。

最大積載量は車検証で確認する

車両総重量は、概念上、車両重量、乗車定員分の重量、最大積載量を合計したものです。クレーン、アウトリガー、補強部材、荷台、工具箱などを追加すると車両重量が増えるため、積載に使える重量が小さくなる場合があります。

いすゞ公式の平ボディ資料にも、オプション装着や荷台架装の条件によって最大積載量が減少する場合がある旨が記載されています。クレーン付き車両では、販売広告の通称だけでなく、次の項目を確認しましょう。

• 車両重量
• 車両総重量
• 最大積載量
• 乗車定員
• クレーン型式とブーム段数
• 荷台の長さと幅
• 工具箱や追加架装の有無

クレーン性能は2.93t吊りだけで判断しない

積載型クレーンの販売情報では「2.93t吊り」と表示されることがあります。しかし、これはすべての距離で2.93tを吊れるという意味ではありません。

クレーンは作業半径が長くなるほど、一般に吊れる重量が小さくなります。古河ユニックの小型トラック架装用クレーン「URG290AWシリーズ」では、ブーム段数によって最大作業半径と最大半径時の定格総荷重が次のように異なります。

たとえば6段ブームは最大12.63mまで届く代表例ですが、最大作業半径時の空車時最大定格総荷重は0.12tです。必要な荷物を吊れるか判断するときは、「届く距離」と「その距離で吊れる重量」を分けて確認してください。

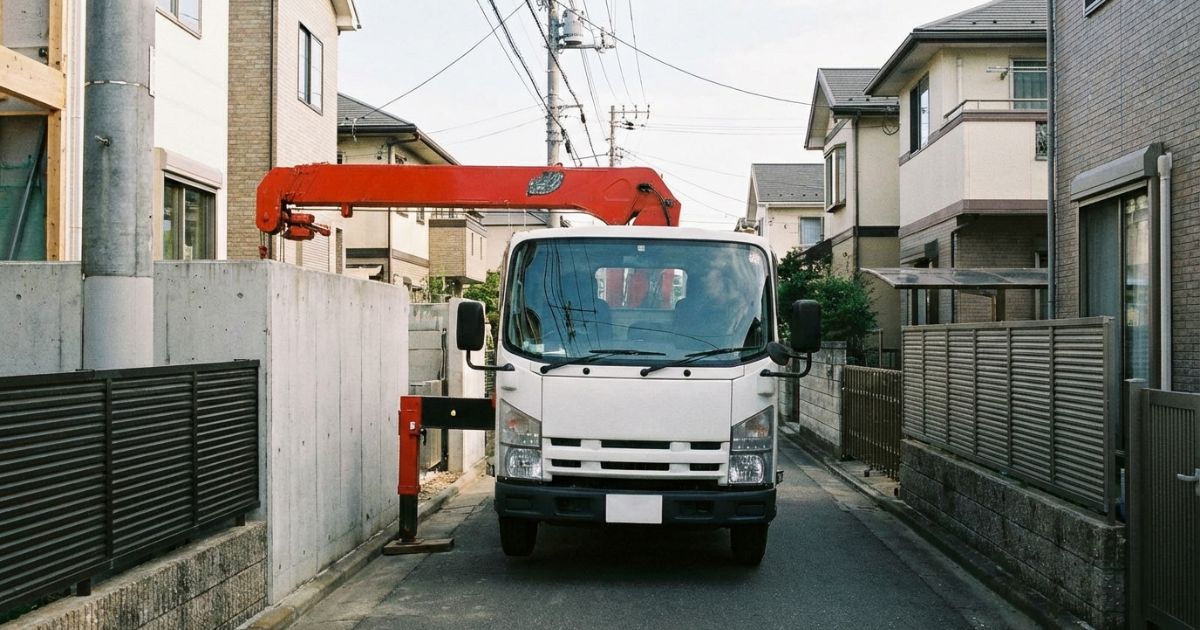

小型現場で確認する寸法と作業スペース

小型現場では、走行時の車幅だけを見ても作業可否を判断できません。搬入経路、車両を設置する地面、アウトリガーを張る幅、ブームを動かす空間を分けて確認します。

走行時の車幅と作業時の幅は別

いすゞ公式の平ボディ代表例では、標準キャブの全幅は1,695mm、ワイドキャブは2,170mmです。一方、古河ユニックURG290AWシリーズでは、アウトリガー最大張出幅が3.8mとなっています。

これらは同一完成車の数値ではありませんが、走行時に約1.7mの幅で通過できる車両でも、クレーン作業時には最大約3.8mの支持幅となる代表機種があることを示しています。

ただし、3.8mがすべてのエルフユニックや、すべての作業で必要な固定幅という意味ではありません。部分張出しの可否、張出状態ごとの性能制限、片側張出しの扱いは機種によって異なるため、性能表と取扱説明書で確認してください。

最小回転半径も確認する

狭い道路では、全幅が収まっても曲がり切れないことがあります。いすゞ公式の代表例では、最小回転半径が標準キャブ・標準ボディで4.5m、ワイドキャブ・ロングボディで5.6m、ワイドキャブ・超ロングボディで6.3mです。

現場調査では、入口の直線幅だけでなく、次の箇所も確認します。

• 門扉の有効幅と進入角度
• 交差点や路地の折れ
• 車両の前後オーバーハング
• 塀、電柱、駐車車両
• 切り返しに使えるスペース
• 庇、ゲート、高架下などの高さ制限

アウトリガーは幅だけでなく設置面を確認する

アウトリガーを張れる幅があっても、支持する地面が不安定なら作業できません。路肩、側溝、段差、傾斜、未舗装地、埋め戻し部分などを確認します。

地盤養生やアウトリガーの張り方は、機種、荷重、地盤条件、取扱説明書に従って判断します。「鉄板を敷けば必ず安全」「片側だけ張れば作業できる」といった判断は避けてください。

届いても旋回できなければ荷物を置けない

荷物を置く地点までの距離が最大作業半径内でも、塀、足場、電線、建物、隣地境界によって旋回経路が遮られる場合があります。

現場調査では、車両から荷下ろし地点までの直線距離だけでなく、ブームと荷物が移動する経路全体を確認してください。強風、視界不良、合図者を配置できない状況、作業半径内への立入りを防止できない状況では、作業方法の変更や専門事業者への依頼も検討します。

必要な運転免許とクレーン資格

エルフユニックを使用するには、公道で車両を運転するための免許と、クレーンを操作するための資格、玉掛け作業を行うための資格を分けて確認する必要があります。

運転免許は車両総重量と最大積載量で判断する

運転できるかどうかは、車両総重量、最大積載量、乗車定員の条件をすべて満たす必要があります。

2017年3月12日以降に取得した普通免許は、車両総重量3.5t未満かつ最大積載量2t未満が条件です。そのため、最大積載量がちょうど2,000kgの車両や、車両総重量が3.5t以上の2tクラスは運転できません。

「2t車だから普通免許で運転できる」とは判断せず、完成車の車検証と自身の免許証の条件を照合してください。

クレーン操作と玉掛けは別の資格

2.93t吊りの積載型クレーンは、つり上げ荷重1t以上5t未満の小型移動式クレーンに該当する代表例です。車両を運転できる免許を持っていても、それだけでクレーン操作や玉掛け作業ができるわけではありません。

現場によっては、車両の運転者、クレーン操作者、玉掛け担当者、合図者が別々に配置されます。作業開始前に、誰がどの作業を担当するか確認してください。

日野デュトロ・三菱キャンターと比較するときのポイント

エルフ、日野デュトロ、三菱ふそうキャンターはいずれも小型クラスのベース車両として使われますが、車名だけで進入性や積載性能の優劣を判断することはできません。

比較するときは、同じキャブ幅、ボディ長、駆動方式、クレーン型式、ブーム段数に条件をそろえ、次の数値を確認します。

• 完成車の全長・全幅・全高
• ホイールベースと最小回転半径
• 車両重量と車両総重量
• 車検証に記載された最大積載量
• 荷台内寸法
• アウトリガー最大張出幅
• ブーム段数と最大作業半径
• 予定作業半径での定格総荷重

日野デュトロの2t・3tクラスと寸法や積載条件を比較する場合は、【日野デュトロ ユニック】2t・3tの寸法と積載の考え方を確認してください。

三菱ふそうキャンターと小型現場への進入性や積載条件を比較する場合は、【三菱 キャンター ユニック】2t・3tの寸法・積載と小型現場での注意点を確認してください。

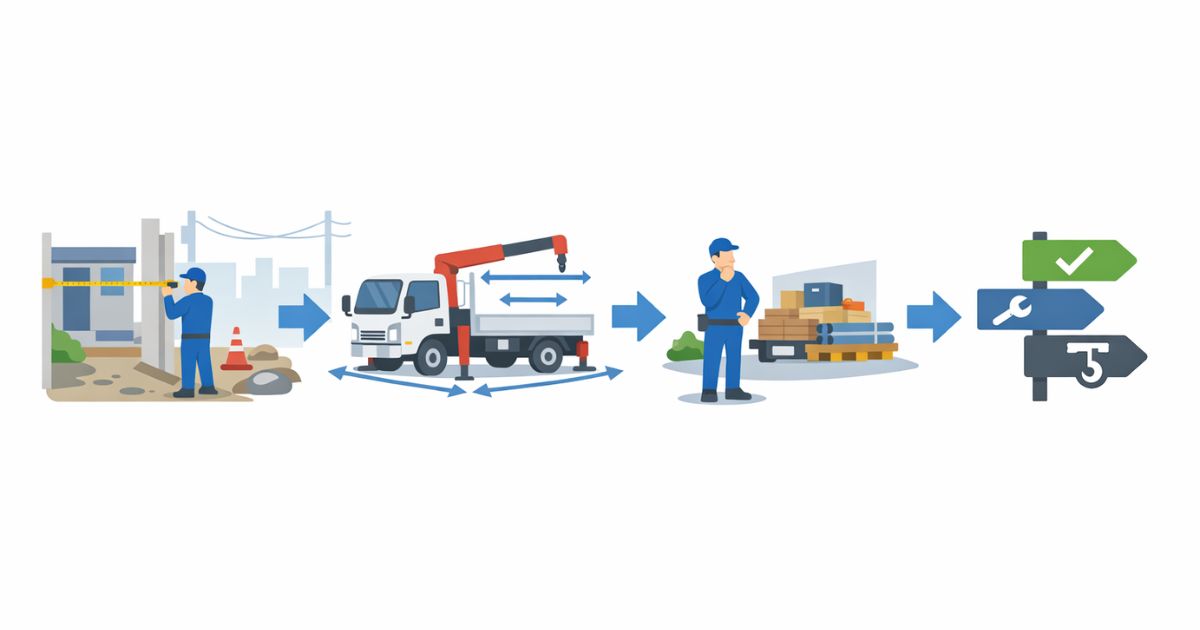

購入・レンタル前の確認チェックリスト

購入とレンタルのどちらでも、先に現場と作業条件を整理してから車両を選ぶと、導入後の不一致を減らせます。

現場で確認する項目

• 入口の有効幅と高さ
• 曲がり角、進入角度、切り返しスペース
• 車両を設置できる平坦なスペース
• アウトリガーを張れる幅
• 側溝、路肩、段差、傾斜、地盤状態
• 塀、門柱、電線、庇、足場、樹木
• 荷物を置く位置と旋回経路
• 周囲の立入りを管理できる範囲

車両とクレーンで確認する項目

現場条件が複雑な場合は、現場写真、採寸値、吊り荷の重量、荷下ろし位置を販売店、架装業者、レンタル会社などへ提示し、使用予定車両で作業が成立するか確認してください。
