【ラフテレーンクレーンの作業半径】性能表の見方と判断基準を解説

ラフテレーンクレーンの作業半径は、「届く距離」だけで判断すると、当日になって「吊れない」「能力が足りない」「据付位置を変えたら半径が増えた」といったトラブルにつながりやすい項目です。
結論から言うと、作業可否は最大作業半径や感覚ではなく、実際の据付位置から吊荷直下までの実作業半径を出し、吊荷重量、吊り具重量、ブーム条件、ジブ条件、アウトリガー張出条件をそろえたうえで、性能表の該当半径で確認する必要があります。
この記事では、ラフテレーンクレーンの作業半径について、どこからどこまで測るのか、最大作業半径と実作業半径は何が違うのか、半径が伸びると吊れる荷重が下がる理由、現場で安全側に判断する手順を整理します。

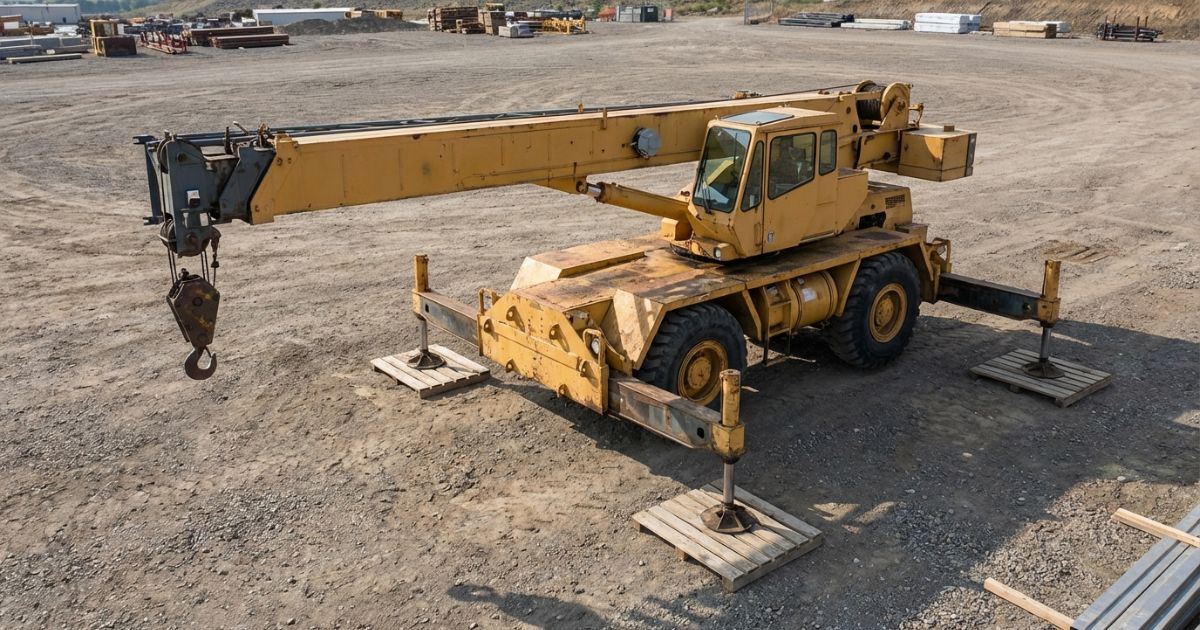

ラフテレーンクレーンの作業半径とは

ラフテレーンクレーンの作業半径とは、一般にクレーンの旋回中心から吊荷直下までの水平距離を指します。
現場では「車両から荷までの距離」「ブームの先端までの距離」「荷の端までの距離」のように曖昧に話されることがありますが、性能表で判断するためには、基準をそろえる必要があります。

作業半径の判断で重要なのは、「届くか」ではなくその半径で安全に吊れるかです。ブームが届いても、性能表上の定格総荷重が吊荷重量を下回れば、作業計画としては成立しません。
作業半径を出した後の性能表の詳しい読み方は、【ラフテレーンクレーンの性能表】正しい読み方と現場での使い方で確認してください。

作業半径はどこからどこまで測るか

作業半径は、車体の端やアウトリガーの端からではなく、クレーンの旋回中心から吊荷直下までを水平距離で測るのが基本です。
吊荷直下とは、吊っている荷の位置を真下に落とした地面上の点と考えると分かりやすくなります。

たとえば、現場で「8mくらい」と言っていても、ある担当者は車体端から見ており、別の担当者は旋回中心から見ている場合があります。このような認識差があると、打ち合わせでは成立しているように見えても、実際には作業半径が増えて能力不足になることがあります。
旋回中心、ブーム、ジブ、アウトリガーなどの名称を整理したい場合は、【ラフテレーンクレーンの構造】各部名称と役割を図解で解説も参考にしてください。

最大作業半径と実作業半径の違い

ラフテレーンクレーンの作業半径で誤解されやすいのが、最大作業半径と実作業半径の違いです。

最大作業半径は、あくまで「到達できる可能性がある範囲」を示す数値です。最大作業半径まで届くからといって、その距離で重い荷を吊れるとは限りません。
実務では、最大作業半径ではなく、車両を実際に据え付けられる位置から吊荷直下までの実作業半径を出し、その半径で性能表を確認します。

作業半径が伸びると吊れる荷重が下がる理由

ラフテレーンクレーンは、同じ機種でも作業半径が伸びるほど、吊れる荷重が小さくなります。
理由は、荷がクレーン中心から遠くなるほど、クレーンを倒そうとする力の影響が大きくなるためです。専門的にはモーメントの考え方が関係しますが、現場判断では「同じ重量でも、遠い位置で吊るほど条件が厳しくなる」と理解すると分かりやすいです。

たとえば、25tクラスのラフテレーンクレーンでも、常に25tを吊れるわけではありません。最大つり上げ能力は、短い作業半径や指定されたブーム条件など、限られた条件での能力です。
実際の吊り作業では、作業半径、ブーム長さ、ジブの有無、アウトリガー張出幅、吊り具重量を含めた総重量をそろえて確認する必要があります。

25tラフターで見る作業半径の目安

作業半径の考え方をつかむために、25tクラスの一例として、タダノのラフテレーンクレーンGR-250Nの主要数値を整理します。
ここで示す数値は、あくまで機種例です。年式、仕様、装備、ブーム条件、ジブ条件、アウトリガー条件によって実際の性能表は異なるため、現場では必ず使用する機種の性能表と取扱説明書を確認してください。

このように、25tクラスでも「25,000kg×3.5m」と「最大作業半径27.9m」は別の意味を持つ数値です。最大つり上げ能力は近い半径側の条件で示されることが多く、最大作業半径側で同じ重量を吊れるわけではありません。
25t、50t、70tなどの能力差や寸法、規格の違いを比較したい場合は、【ラフテレーンクレーンの規格】能力・寸法・性能表の読み方と注意点も確認してください。

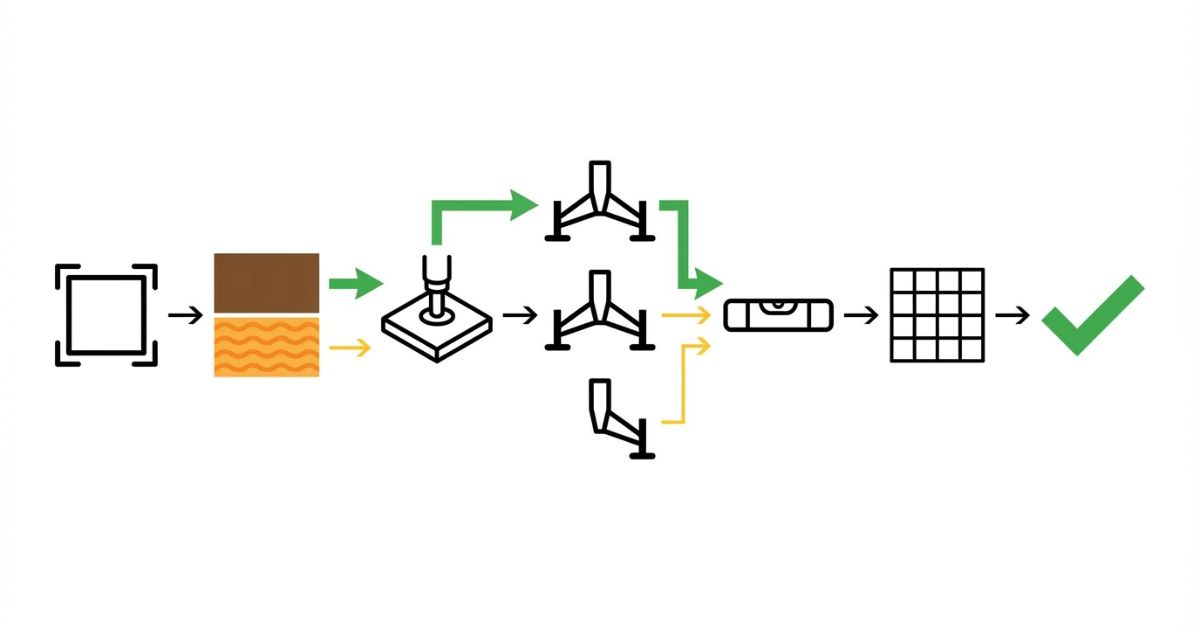

性能表で確認する最低限の流れ

この記事では性能表の細かい読み取りまでは深掘りしませんが、作業半径を判断に使うためには、最低限の確認順をそろえる必要があります。

性能表では、最大能力の欄だけを見るのではなく、実作業半径、ブーム長さ、アウトリガー張出条件などが合っている該当欄を確認します。
作業半径を出した後の定格総荷重表の読み方は、【ラフテレーンクレーンの性能表】正しい読み方と現場での使い方で詳しく整理しています。

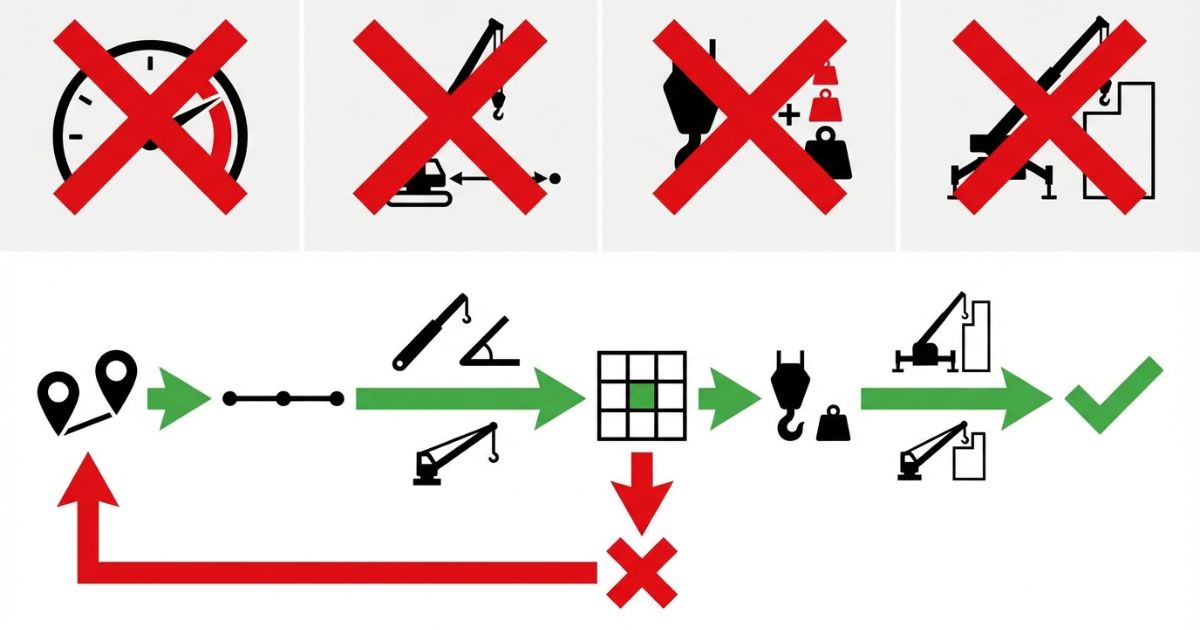

現場で作業半径が増える原因

計画段階では成立していた作業が、当日に成立しなくなる原因の多くは、実作業半径の増加です。
特に、現場では車両を予定どおり寄せられない、障害物を避ける必要がある、アウトリガーを想定どおり張れない、といった理由で半径が増えやすくなります。

アウトリガーの張出幅や設置手順まで確認したい場合は、【ラフテレーンクレーンのアウトリガー】張出方法・設置手順・安全上の注意を参考にしてください。
アウトリガー条件が変わると、同じ作業半径でも性能表の前提条件が変わるため、数字だけを見て「行ける」と判断しないことが大切です。

作業半径を安全側に判断するチェックリスト

作業半径の判断では、1つの数字だけで可否を決めず、据付条件と性能表の前提がそろっているかを確認します。
次のチェック項目を使うと、重機手配前の確認漏れを減らしやすくなります。

作業半径とあわせて確認したい関連記事

作業半径の判断は、単独では完結しません。性能表、アウトリガー、構造、安全対策、規格、資格の確認とつなげて考えることで、現場の判断ミスを減らしやすくなります。

ラフテレーンクレーン全体の仕組みや他クレーンとの違いを確認したい場合は、親記事の【ラフテレーンクレーンとは】仕組み・構造と他クレーンとの違いを解説も参考にしてください。

安全・法規・資格の注意

ラフテレーンクレーンの作業半径に関するよくある質問

まとめ

出典・参考情報
