【トラックのデフ】役割・仕組み・故障時の症状

デフの基本的な役割は多くのトラックに共通しますが、デフの形式、指定オイル、交換時期、容量、デフロックの操作条件は、車種・型式・年式・使用条件によって異なります。実車の取扱説明書やメンテナンスノートを優先して確認してください。

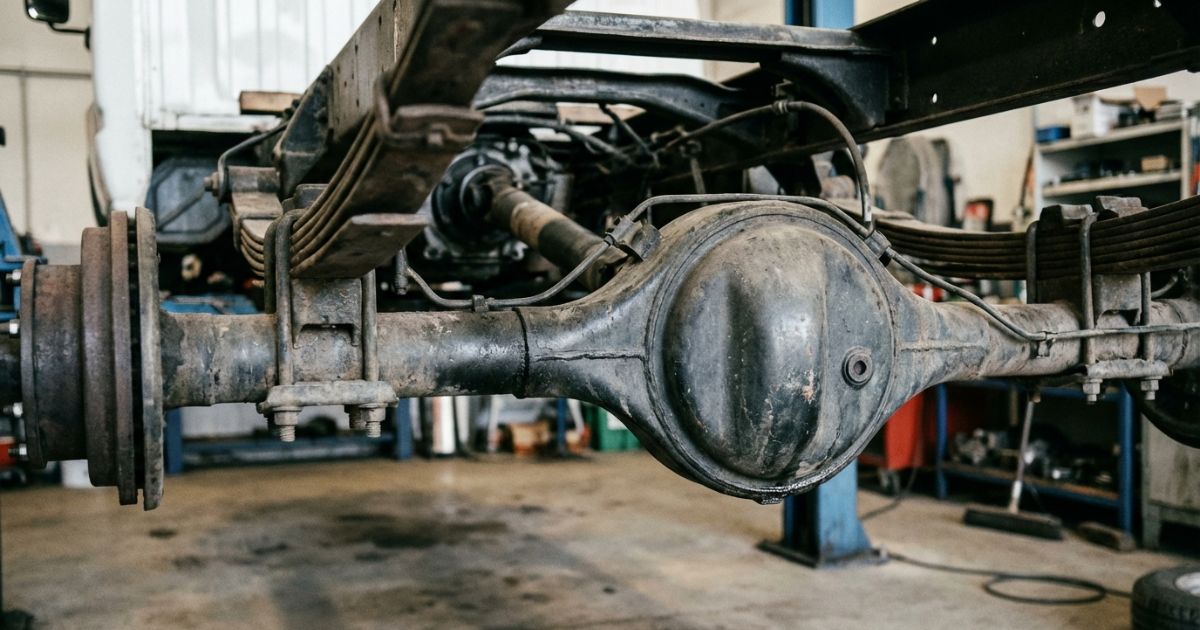

トラックのデフとは？役割と取り付け位置

デフは、左右の駆動輪へ動力を分配しながら、それぞれのタイヤが異なる回転数で動けるようにする装置です。後輪駆動のトラックでは、一般に後輪側の車軸中央付近にデフが収められています。

エンジンで生まれた動力は、次の順序で駆動輪へ伝わります。

MT・AT・AMTなど変速機全体の違いは、【トラックのミッション】MT・ATの違いと特徴を整理で解説しています。

デフを含むエンジン、ミッション、プロペラシャフト、駆動輪の位置関係は、【トラックの構造】図解でわかる基本構成と仕組みをご覧ください。

デフが必要な理由｜左右のタイヤは同じ距離を走らない

直進時のデフの動き

直進時は、同じ車軸にある左右のタイヤがほぼ同じ距離を進みます。そのため、デフ内部の左右のサイドギアも、基本的にはほぼ同じ速度で回転します。

デフケース全体の回転が左右のサイドギアへ伝わり、アクスルシャフトを通じて左右の駆動輪を回します。左右輪に大きな回転差がないため、デフピニオンギアは自転をほとんどせず、デフケースと一緒に公転する状態になります。

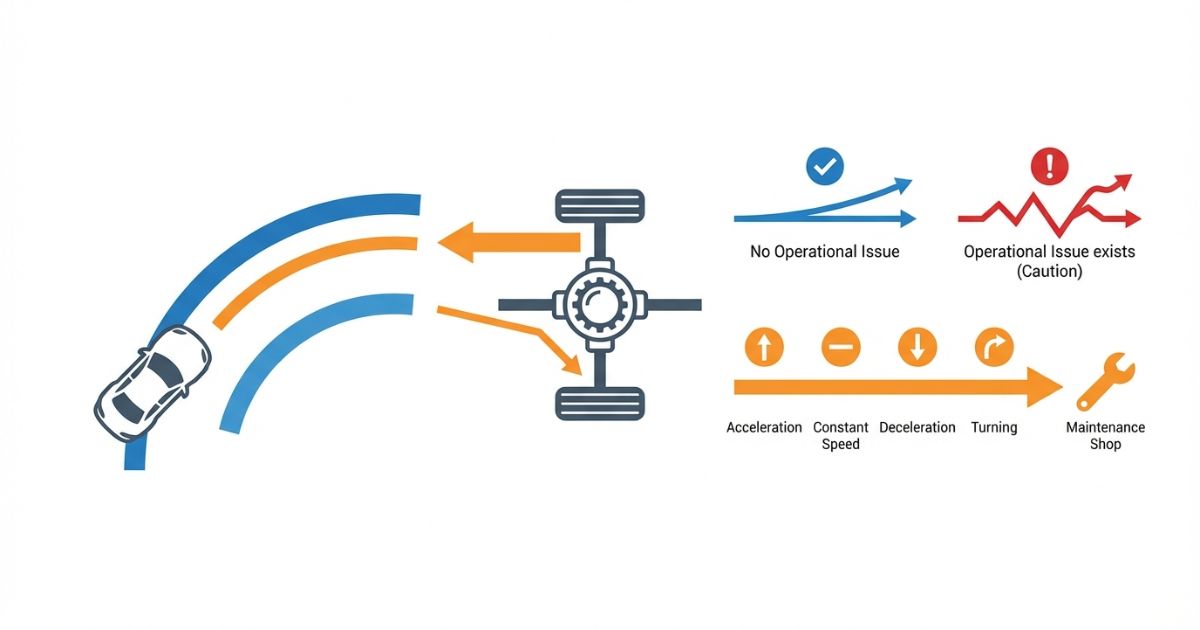

旋回時の内輪と外輪の違い

トラックが曲がるとき、外側のタイヤは大きな円を描き、内側のタイヤは小さな円を描きます。外側のタイヤのほうが長い距離を進むため、内側より多く回転しなければなりません。

デフ内部では、デフピニオンギアが自転することで、外側のサイドギアを速く、内側のサイドギアを遅く回します。この働きにより、左右のタイヤは異なる回転数で滑らかに旋回できます。

数値で見る左右輪の走行距離差

左右輪が進む距離の違いを、仕組みを理解するための仮定計算で確認します。

※上記はデフの仕組みを説明するための仮定計算です。左右輪の間隔や旋回半径は、実際の車両や操舵条件によって異なります。

デフの仕組みと主要部品

デフは複数の歯車と軸で構成され、プロペラシャフトから受けた回転を減速しながら左右の駆動輪へ伝えます。

ドライブピニオンとリングギア

プロペラシャフトの先端には、ドライブピニオンと呼ばれる小さな歯車があります。ドライブピニオンが大きなリングギアを回すことで、車体前後方向に伝わってきた回転を車軸方向へ変えます。

小さなドライブピニオンで大きなリングギアを回すため、回転数は下がり、駆動輪を回す力は大きくなります。この部分は最終減速機とも呼ばれます。

運転操作で選択する変速段については、【トラックのギア】仕組みと正しい使い方の基本で整理しています。

デフケース・デフピニオン・サイドギア

リングギアが回転すると、固定されているデフケースも一緒に回ります。デフケース内部には、デフピニオンギアと左右のサイドギアが組み込まれています。

• 直進時：左右輪に大きな回転差がないため、左右のサイドギアはほぼ同じ速度で回る
• 旋回時：デフピニオンギアが自転し、外側輪を速く、内側輪を遅く回す

この歯車の組み合わせにより、左右の駆動輪へ動力を伝えながら、必要な回転差を作れます。

アクスルシャフトから左右輪へ動力を伝える

左右のサイドギアにはアクスルシャフトが接続され、その先に駆動輪があります。デフで分けられた動力は、アクスルシャフトを通って左右のタイヤへ伝わります。

デフ以外の駆動系、足回り、ブレーキなどの名称は、【トラックの部品名称一覧】主要パーツまとめで確認できます。

トラックに使われるデフの種類

オープンデフ

オープンデフは、左右輪の回転差を自然に許容する基本的な方式です。通常の舗装路では滑らかな旋回に適しています。

一方で、ぬかるみや凍結路などで片側のタイヤだけが滑ると、路面をつかんでいる側へ十分な駆動力を伝えにくくなることがあります。

LSD

LSDは「Limited Slip Differential」の略で、左右輪の回転差が大きくなりすぎることを抑える装置です。片輪が滑りやすい状況でも、反対側のタイヤへ駆動力を伝えやすくする目的があります。

LSDには複数の方式があり、作動の強さや指定オイルも異なります。装備の有無は、車両の仕様書や取扱説明書で確認してください。

デフロック

デフロックは、左右の駆動輪をほぼ同じ回転状態にして、ぬかるみ、雪道、未舗装路などから脱出しやすくする装置です。

通常走行中に常時使用する装置ではなく、必要な場面で作動させ、脱出後に解除することが基本です。ただし、具体的な操作方法は車種によって異なります。

デフロック使用時の注意点

デフロックを使用できる最高速度や解除方法は全車共通ではありません。必ず実車の取扱説明書に従ってください。

デフの故障・不具合で現れやすい症状

デフの不具合では、異音、振動、旋回時の違和感、オイル漏れなどが現れることがあります。ただし、症状が似ている部品も多いため、発生する条件を整理することが重要です。

ゴー音・うなり音・ガラガラ音

デフ周辺のギアやベアリングに摩耗、損傷、潤滑不足があると、「ゴー」「ウォーン」「ガラガラ」といった音が発生することがあります。

音の呼び方だけでは原因を絞れません。次のどの状態で音が強くなるかを確認してください。

• アクセルを踏んで加速しているとき
• 一定速度で走行しているとき
• アクセルを戻して減速しているとき
• 低速で旋回しているとき

加速時に強くなる異音

加速して駆動力がかかったときに音が強くなる場合は、リングギアとドライブピニオンの歯面、ベアリング、ギアのかみ合わせなどが確認対象になります。

ただし、ミッションやプロペラシャフトのジョイント部分でも、加速時に音や振動が変化することがあります。デフだけに原因を限定せず、駆動系全体の点検が必要です。

アクセルを戻したときや減速時に出る異音

アクセルを戻したときだけ音が強くなる、加速時と減速時で音質が変わる場合は、その違いを整備工場へ伝えてください。ギアに力がかかる方向が変わるため、点検時の重要な手掛かりになります。

旋回時の異音や引っかかり

低速旋回や切り返しで異音、振動、引っかかりが発生する場合は、デフピニオンギアやサイドギアだけでなく、LSDやデフロックの作動状態も確認対象になります。

ハブベアリング、アクスル、タイヤの摩耗や空気圧差でも、旋回時の違和感が発生することがあります。

車体や床へ伝わる振動

駆動系の回転部分に不具合があると、車体や床へ周期的な振動が伝わることがあります。次の条件を記録すると、原因の切り分けに役立ちます。

• 振動が出始める速度
• 空車時と積載時の違い
• 加速時と減速時の違い
• 直進時と旋回時の違い
• 路面が変わっても振動が続くか

速度に応じて強くなる振動や床下からの異音は、デフだけでなくプロペラシャフトも確認対象になるため、【トラックのプロペラシャフト】役割と不具合症状も参考にしてください。

デフケース周辺のオイル漏れ

デフオイルは、次の箇所からにじんだり漏れたりすることがあります。

• プロペラシャフトが接続されるピニオン側のオイルシール周辺
• 左右のアクスルシャフト側
• デフケースやキャリアの接合部
• ドレンプラグ周辺
• フィラープラグ周辺

症状がデフかどうかを切り分ける確認表

次の表は故障箇所を断定するものではなく、整備工場へ状況を伝えるための整理表です。

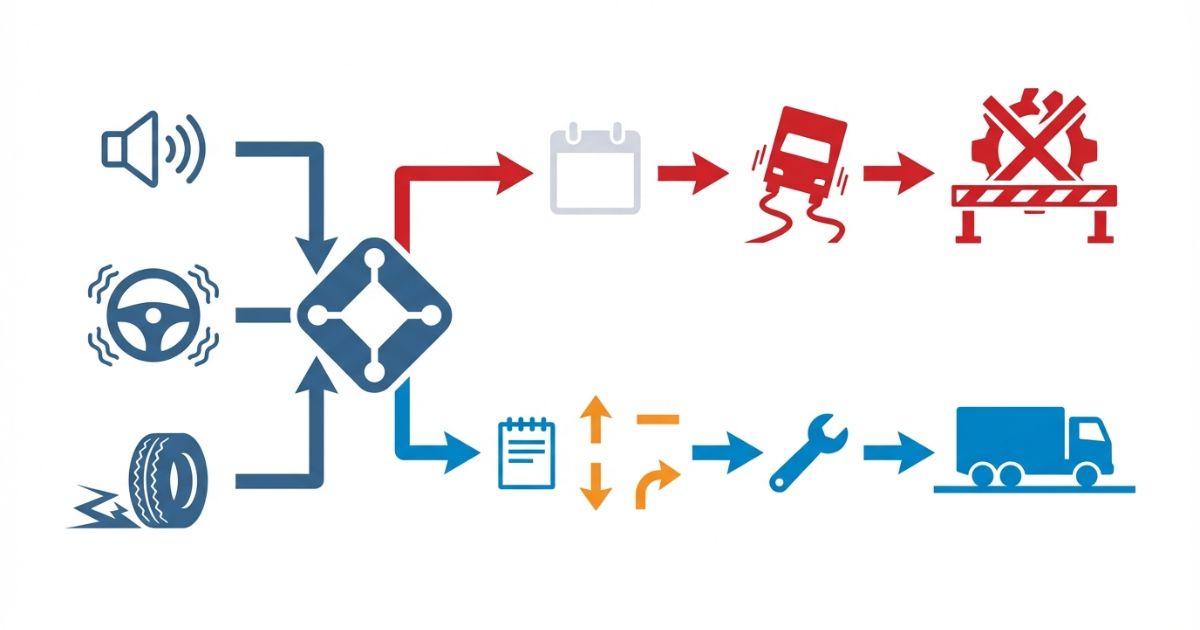

デフに異常があるまま走行してよいか

デフの異常が疑われても、音の大きさだけで「走行できる」「走行できない」と一律に判断することはできません。故障箇所や損傷の程度によっては、走行中に症状が急激に悪化する可能性があります。

運行を見合わせる方向で判断する症状

これらの症状がある場合は、安全を確保できる場所へ停車し、社内の車両管理者、整備工場、ディーラー、ロードサービスなどへ連絡してください。自己判断で長距離を走行して整備工場まで移動することは避けます。

整備工場へ伝える5つの項目

1. 発生する操作：加速、定速、減速、旋回のどこで出るか
2. 速度：何km/h付近から症状が出るか
3. 積載条件：空車時と積載時で変化するか
4. 症状の変化：急に悪化したか、以前から同じか
5. 整備履歴：デフオイルの交換時期や修理歴が分かるか

音や振動を安全に記録できる場合は、発生した日時、場所、速度、積載状況も併せて伝えると、再現確認が進みやすくなります。運転中にスマートフォンを操作して記録することは避けてください。

デフオイルの役割と交換時期

デフオイルが必要な理由

デフ内部では、リングギア、ドライブピニオン、ベアリングなどが大きな力を受けながら回転しています。デフオイルには次の役割があります。

• ギアとベアリングの潤滑
• 摩擦と摩耗の抑制
• 発生した熱の抑制
• 金属粉や汚れの保持
• ギア面の焼き付き防止

オイル量の不足、劣化、指定外オイルの使用は、異音、発熱、摩耗の進行につながる可能性があります。

交換時期は車種・型式・使用条件で異なる

デフオイルの交換時期は、すべてのトラックで共通ではありません。メーカー、車種、型式、年式、使用条件、指定オイルによって異なります。

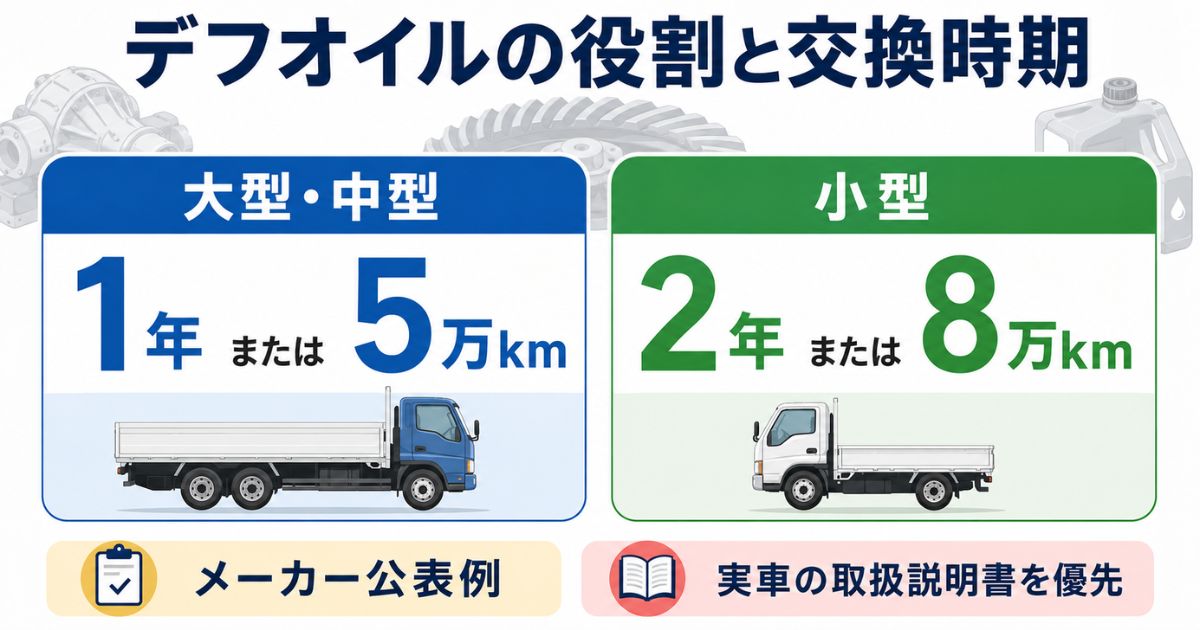

三菱ふそうの2024年5月版「定期点検＆交換ガイドブック［トラック編］」では、ディファレンシャルオイルの交換時期例として、次の数値が掲載されています。

実車の交換時期を確認する手順

1. 車名だけでなく、車検証などで車両型式を確認する
2. 車載の取扱説明書とメンテナンスノートを確認する
3. 指定されているオイルの規格を確認する
4. 通常使用と厳しい使用条件で交換時期が異なるか確認する
5. 不明な場合はメーカー販売店または整備工場へ問い合わせる

メーカーのオンライン取扱説明書は、掲載年式や仕様が実車と異なる場合があります。オンライン資料だけで判断せず、実車に搭載されている資料を優先してください。

一般値として掲載できない数値

次の項目は車種差が大きいため、トラック全体の標準値として扱うことはできません。

• デフオイルの容量
• オイルの粘度
• API・GLなどの指定規格
• ドレンプラグやフィラープラグの締付トルク
• ギアのバックラッシュ
• ベアリングのプリロード
• デフロックを使用できる最高速度

これらを確認するときは、車種、型式、年式に対応するメーカー資料を使用してください。

デフの点検・修理費を左右する項目

デフ関連の修理費は、故障箇所と作業範囲によって大きく変わります。異音があるという情報だけで、全国共通の修理相場を示すことはできません。

見積もり時に確認する項目

• 故障診断や点検にかかる費用
• 分解点検を行うか
• 交換予定の部品名と数量
• 新品・リビルト・中古部品の違い
• 部品代と工賃の内訳
• 追加作業が発生する条件
• 修理に必要な日数
• 修理後の保証内容
• 代車を利用できるか

見積もりを比較する場合は、金額だけでなく、交換部品、作業範囲、保証、追加費用の条件が同じかを確認してください。

中古トラック購入時のデフ確認方法

整備記録で確認する項目

中古トラックでは、走行距離だけでデフの状態を判断できません。定期的なオイル交換や修理履歴を確認します。

• デフオイルの交換日
• 交換時の走行距離
• オイルシールの交換歴
• デフキャリアの修理・交換歴
• アクスルやハブの整備歴
• 点検時にオイル漏れを指摘された履歴

外観で確認する項目

• デフケース周辺がオイルで湿っていないか
• 地面や車体下部にオイルが垂れた跡がないか
• デフケースに大きな打痕や変形がないか
• 一部分だけ不自然に新しい塗装がないか
• ドレンプラグやフィラープラグ周辺ににじみがないか
• 左右のアクスル側に漏れた跡がないか

洗浄直後や塗装直後は、過去の漏れが見えにくい場合があります。外観がきれいという理由だけで、故障がないとは判断できません。

試走時に確認する条件

試走は、販売店や整備担当者の許可を得て、安全な場所と交通状況で行います。

• 低速で直進したときの音
• 低速旋回や切り返し時の引っかかり
• 一定速度で走行したときのうなり音や振動
• 緩やかに加速したときの音の変化
• アクセルを戻して減速したときの音の変化
• 可能な範囲で空車時と積載時の違い

異音を確認する目的でも、公道で急加速、急減速、急旋回を行わないでください。違和感がある場合は、購入前に販売店へ点検結果や修理条件を確認します。

よくある質問

まとめ
