【ユニック車のブーム格納】作業終了から走行前までの確認手順

走行前点検や指摘の場面で、「ブームを格納できているつもり」でも不安が残ることがあります。現場では作業後の片付け、積載物の確認、出発準備が重なり、ブームやフック周りの確認が流れ作業になりやすいためです。

結論は、ユニック車のブーム格納は「ブームを畳むこと」だけではなく、所定位置・固定・干渉なし・走行前確認まで完了した状態を指すということです。見た目だけで判断せず、状態→固定→干渉の3ステップで確認すると、走行時の振れ・接触・指摘のリスクを減らしやすくなります。

この記事では、作業終了後のブーム格納から走行前確認までを中心に、ブーム・固定・フック周り・アウトリガー・PTO・警告表示などの確認ポイント、よくある格納ミス、公道走行前に確認したい寸法や異常時の対応までを整理します。吊り上げや荷下ろしまでの工程を確認したい場合は【ユニック車の吊り上げ作業】吊り方・前吊りの注意点と安全確認、ブームの役割や伸縮構造から確認したい場合は【ユニック車のブームとは】役割と構造を解説も参考にしてください。

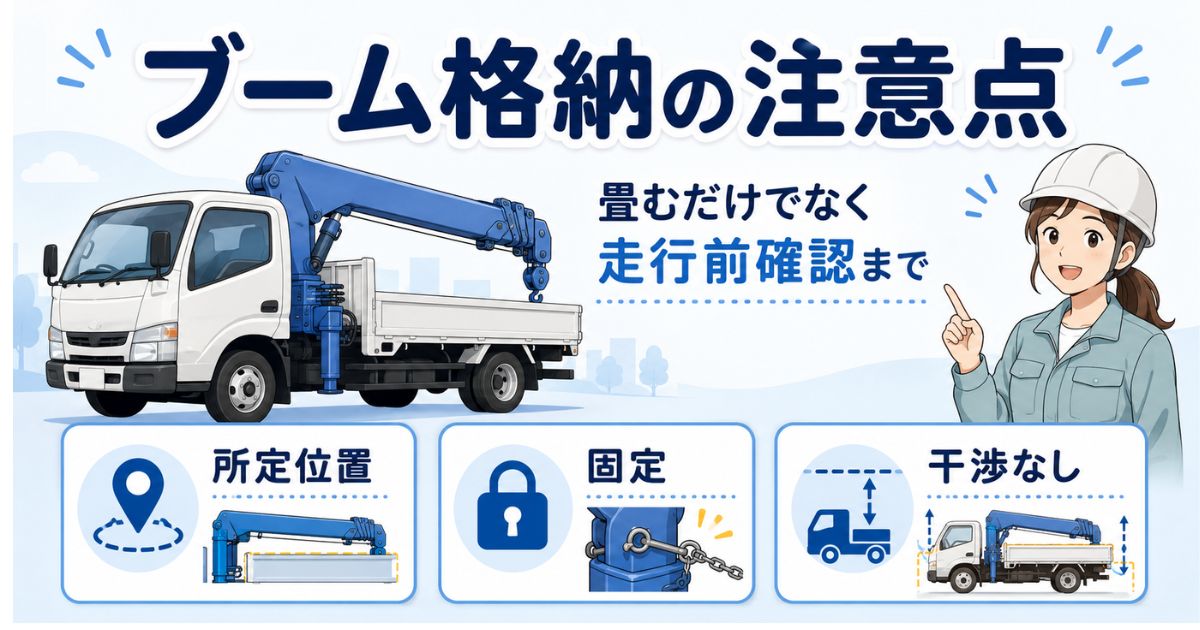

ブーム格納とは？畳むだけではなく「走行できる状態」まで確認する

ブーム格納とは、ブームを所定位置に収め、フックや吊具を固定し、車体や積載物との干渉がない状態を確認することです。単にブームを縮めた、倒した、見た目が収まっているというだけでは、走行前の確認として不十分になる場合があります。

ユニック車は、メーカー・年式・架装・ブーム段数・フック固定方法・安全装置によって格納位置や確認方法が異なります。そのため、最終判断は取扱説明書、メーカー資料、社内ルール、現場責任者の指示を優先してください。

ブームの伸縮、起伏、作業半径との関係を理解しておくと、なぜ格納確認が必要なのかが整理しやすくなります。基本構造は【ユニック車のブームとは】役割と構造を解説で詳しく確認できます。

走行前に確認する7項目｜ブーム・固定・フック・アウトリガー・PTO・警告表示

走行前の格納確認は、ブーム縮小・ブーム姿勢・固定・フック周り・アウトリガー・PTO・警告表示の7項目に分けると見落としを減らしやすくなります。この7項目は本記事で確認しやすく整理したものであり、すべての機種に共通する法定の固定項目という意味ではありません。実際の確認方法は対象機種の取扱説明書や社内基準を優先してください。

機種によってはブームやアウトリガーの未格納警報、自動格納機能などを備えるものがありますが、装備内容や検知範囲は機種ごとに異なります。たとえば古河ユニックの一部機種でも、格納支援機能やブーム・アウトリガーの未格納警報が案内されています。警告表示だけに依存せず、対象機種の取扱説明書を確認し、最後は車両の外周を目視してください。機種別情報は古河ユニック株式会社｜URG290Aシリーズなどのメーカー公式情報で確認できます。

フックやワイヤーの状態は、ブーム格納時の安全確認とも関係します。フックの種類や外れ止めの確認は【ユニック車のフック】種類と安全確認ポイント、ワイヤーの役割や損傷サインは【ユニック車のワイヤー】役割と種類も参考になります。

アウトリガーの格納忘れや張り出し状態の見落としも、走行前確認で避けたいポイントです。アウトリガーの役割や張り出しの基本は【ユニック車アウトリガーとは】役割・張り出し・敷板の基本、各部の名称は【ユニック車の部位名称】ブーム・フック・アウトリガーなど各部を図解解説で確認できます。

PTOの役割やスイッチ操作の詳細は本記事で広げず、【ユニック車PTOスイッチ】で確認してください。ここでは、作業終了後に対象機種で指定された走行前の状態になっていることを確認する点が重要です。

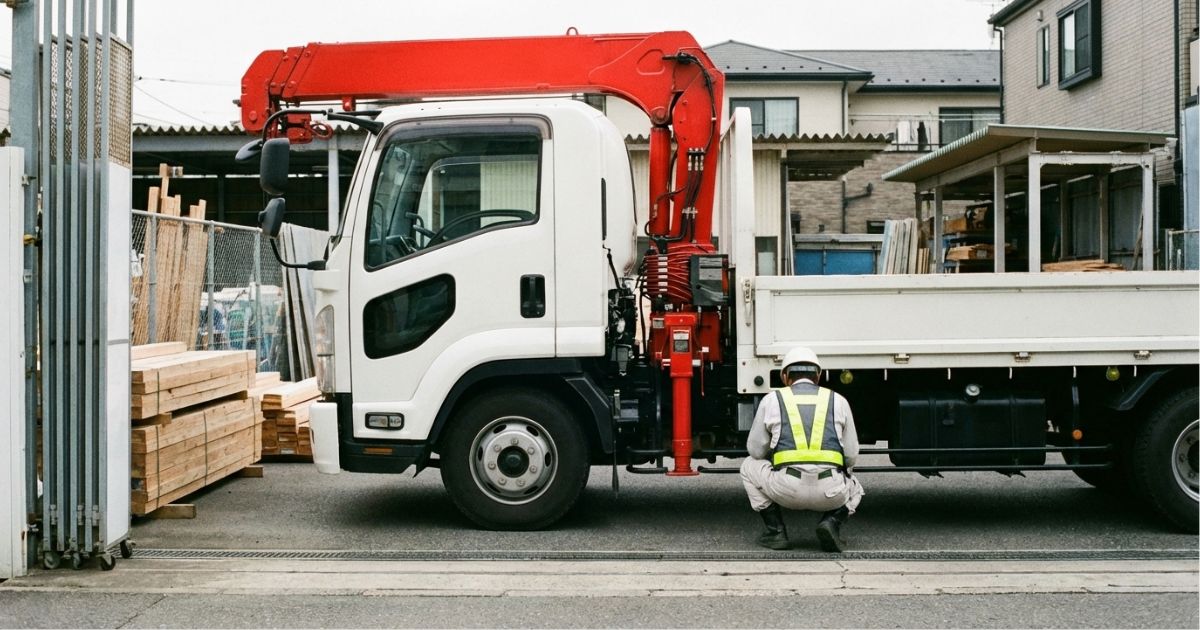

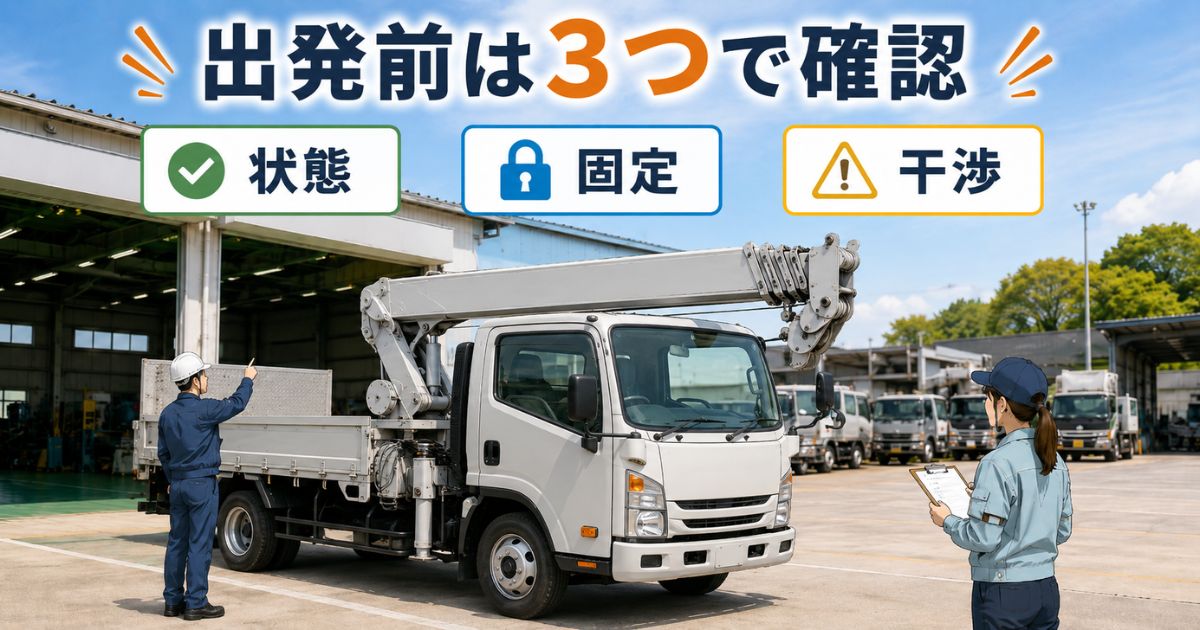

作業後から出発までの確認手順｜状態→固定→干渉の3ステップ

作業後から出発までの確認は、「状態→固定→干渉」の3ステップに落とし込むと、現場で共有しやすくなります。前の7項目を一つずつ確認しながら、この3ステップで車両全体を見直すことで、担当者による確認順のばらつきや見落としを減らしやすくなります。

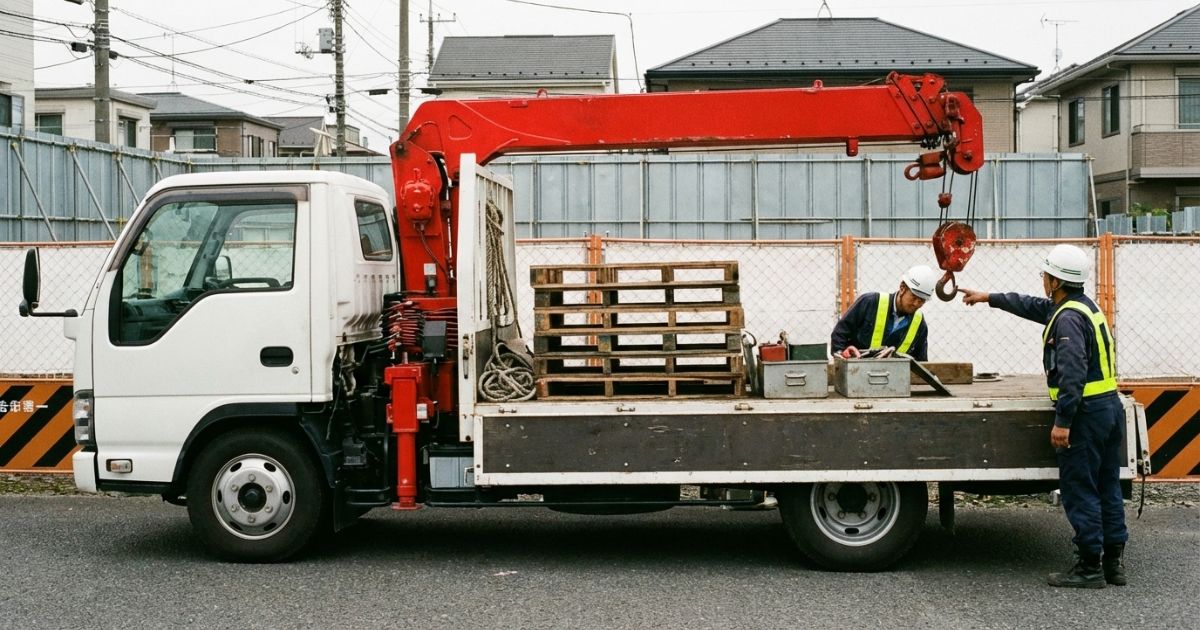

よくある格納ミス｜固定忘れ・干渉・アウトリガー戻し忘れ

ブーム格納で多いミスは、「格納したつもり」のまま固定・干渉・アウトリガー・PTOなどの確認が抜けることです。作業後は周囲の片付けや出発準備に意識が向きやすいため、毎回同じ順番で確認する仕組みが必要です。

作業前後の確認をまとめて見直したい場合は、【ユニック車の事故防止チェックリスト】作業前確認も確認しておくと、ブーム格納以外の見落としも整理しやすくなります。

公道走行前に確認する寸法と突出｜12m・2.5m・3.8mは一般基準

ブーム格納後は、車両全体の高さ・幅・長さと、外側への突出がないかを確認することが重要です。道路運送車両の保安基準では、一般的な車両寸法として全長12m・全幅2.5m・全高3.8mが基準になります。

ただし、この3つの数値だけで実際の通行可否を判断することはできません。車検証、架装状態、積載状態、道路標識、現場出口、道路管理者の扱いなどによって条件が変わります。道路側でも、高さ指定道路では高さ4.1mの一般的制限値が用いられるなど条件が異なるため、走行予定の道路や現場固有の制限を確認してください。

一般的な車両寸法はe-Gov法令検索｜道路運送車両の保安基準、道路側の高さ指定道路などの扱いは国土交通省｜重さ指定道路・高さ指定道路で確認できます。

寸法や走行可否は車両・道路・積載状態ごとの条件で変わります。レバー操作や作業終了時の基本動作を復習したい場合は、【ユニック車の操作方法】初心者がつまずきやすいポイントと対策を参考にしてください。

レンタル車・借用車で注意すること｜いつもの格納方法と思い込まない

レンタル車・借用車では、「いつものユニック車と同じ格納方法」と思い込まないことが重要です。同じクレーン付きトラックでも、メーカー、年式、架装、フック固定方法、操作装置、安全装置の配置や機能が異なる場合があります。

不明点がある場合は、自己判断で出発せず、貸出元、整備担当、現場責任者に確認してください。メーカー公式情報だけで実機の個別手順を決めず、対象機種の取扱説明書を優先します。操作方法の基本や初心者がつまずきやすいポイントは、【ユニック車の操作方法】初心者がつまずきやすいポイントと対策でも整理しています。

異常・未格納表示があるときは出発しない｜判断の優先順位

ブーム格納が曖昧な状態や、未格納表示・異音・固定不良・干渉などの異常がある状態では、自己判断で出発しないことが大切です。警告表示が出た場合は原因を確認し、格納状態や操作状態を見直してください。また、警告表示が出ていなくても、外周確認で突出・固定不良・干渉が見つかった場合は出発しないでください。

走行できるかどうかは、警告灯や見た目だけで判断しません。メーカー資料、取扱説明書、車検証、社内ルール、現場責任者の指示を優先し、必要に応じて整備担当者や貸出元へ相談します。

格納時に異常が見つかったら｜日常点検・定期検査につなげる

ブーム格納時の走行前確認と、法令や社内基準に基づく日常点検・定期自主検査は、目的を分けて考えることが重要です。格納時にワイヤー、フック、安全装置、操作系統、警告表示などの異常を見つけた場合は、その場の格納確認だけで済ませず、必要な点検・整備につなげてください。

移動式クレーンでは、作業開始前の点検に加え、原則として1月以内ごとの自主検査、1年以内ごとの定期自主検査、自主検査記録の3年間保存などが定められています。これらはブーム格納時の7項目チェックを行えば代替できるものではありません。法令上の詳細は厚生労働省｜クレーン等安全規則で確認してください。

日常の点検項目を詳しく確認する場合は【ユニック車の日常点検】、安全装置の役割は【ユニック車の安全装置】種類と役割、安全装置点検の注意点は【ユニック車の安全装置点検】見落としやすいポイントで確認してください。

FAQ

まとめ

ユニック車のブーム格納は、「畳むこと」ではなく、作業終了後にブームを所定位置へ収め、固定・フック周り・アウトリガー・PTO・警告表示・周囲干渉まで確認し、走行できる状態を作ることです。

確認するときは、7項目を一つずつ見ながら、最後に「状態→固定→干渉」の順で車両の外周を確認すると、見落としを減らしやすくなります。警告表示がない場合でも目視確認を省略せず、不明点や異常があれば自己判断で出発しないでください。

作業前確認からPTO・アウトリガー・吊り上げ・格納まで、ユニック車作業全体の流れを確認したい場合は【ユニック車の使い方】基本操作の流れ（PTO・アウトリガー・吊り作業）を確認してください。格納時に見つけた異常を日常の点検へつなげる場合は【ユニック車の日常点検】も参考になります。
