【ユニック車のブーム長さ】作業能力への影響

ユニック車を手配するとき、「ブームは何mあれば届くのか」「段数が多いほうが安心なのか」と迷う人は少なくありません。公式資料に掲載された機種例では、3段ブームで約2.8〜6.6m、4段ブームで約3.2〜8.9mの仕様があります。ただし、これはユニック車全体の標準値ではなく、機種・架装・車格・ブーム段数によって異なります。

最も重要なのは、届く距離と吊れる重量を分けて考えることです。ブームを長く伸ばすほど遠くへ届きやすくなりますが、作業半径が大きくなるほど定格総荷重は下がりやすくなります。「ブームが届く」だけでは作業可否を判断できません。

手配前は、吊り荷と玉掛け用具・吊り治具などの重量、実際の作業半径、使用するブームの状態、アウトリガー条件、吊り方向を能力表へ当てて確認します。作業半径の測り方から整理したい場合は、【ユニック車の作業半径】安全な作業距離とはもあわせて確認してください。

ユニック車のブーム長さは何m？まず確認したい目安

ブーム長さは機種によって異なります。次の表は、トヨタ・ダイナカーゴ2トンシリーズの2026年4月版公式特装車資料に掲載された、ユニッククレーン2.9トン吊りの架装例です。

この例では4段ブームのほうが長く、最大作業半径と最大地上揚程も大きくなっています。しかし、4段ブームなら常に3段ブームより重い荷を吊れるという意味ではありません。ブームの長さは到達条件の一つであり、実際の作業能力は能力表で別に確認します。

車格別の全長・全幅・全高や寸法感も比較したい場合は、【ユニック車サイズ一覧】2t・3t・4tの寸法目安をまとめて比較へ進むと整理しやすくなります。

ブーム長さ・作業半径・地上揚程の違い

ブーム長さ、作業半径、地上揚程は、それぞれ別の数値です。名称が似ているため混同しやすいものの、手配時には分けて確認する必要があります。

同じブーム長さでも、ブームを立てれば高さを取りやすくなり、寝かせれば水平距離を取りやすくなります。そのため、ブーム長さ8.91mの機種でも「車両から8.91m先の荷を、どの姿勢でも同じ重量で吊れる」という意味にはなりません。

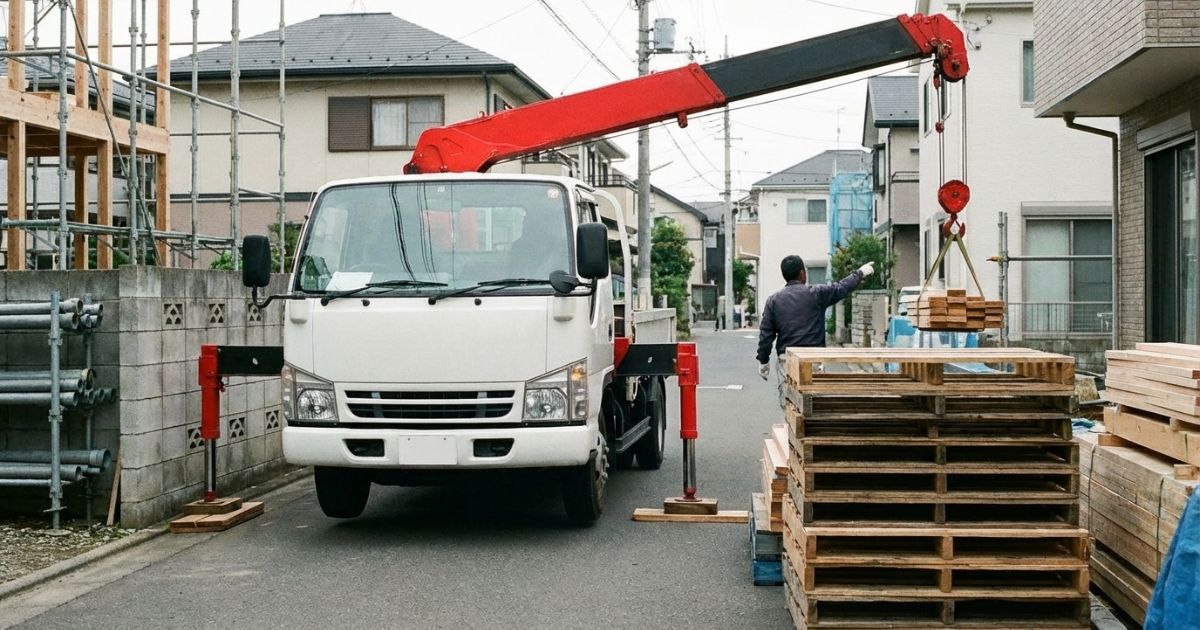

さらに、車両を荷へ寄せられない、塀や足場を避ける、荷を建物の向こう側へ下ろすといった条件では、実際の作業半径が想定より大きくなります。距離が上振れすると参照する能力表の数値も変わるため、現地の停止位置を基準に測ることが重要です。

作業範囲図と能力表は何が違う？

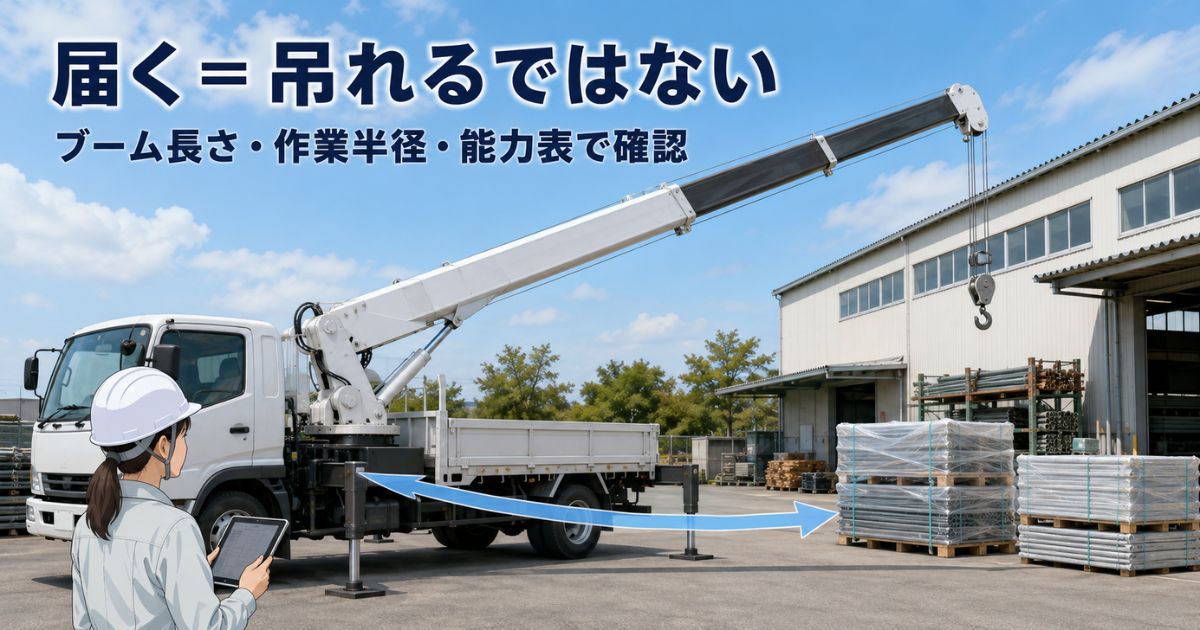

作業範囲図は「どこまで届くか」を見る資料、能力表は「その条件でどの程度の重量を扱えるか」を見る資料です。作業範囲図だけで作業可否を決めると、「届くが吊れない」という判断ミスにつながります。

公式資料では、作業範囲図について無負荷時の状態で、ブームやワイヤーロープのたわみを含まない旨が示されています。一方、空車時定格総荷重表は、負荷時のたわみを含む実際の作業半径を基準に読むよう注意されています。

また、空車時定格総荷重表は、アウトリガーを使用してクレーンを水平に設置した状態の性能例です。前方吊りやアウトリガーの張り出しが最大でない場合は、表に示された条件より能力が低下することがあります。詳しい読み方は、【ユニック車の性能表】読み方と注意点で整理しています。

ブームが長いほど重い荷物を吊れるとは限らない

次の表は、同じ2026年4月版公式資料に掲載された4段ブームの機種例です。ユニッククレーン2.9トン吊り、後方・側方吊り、アウトリガー最大張り出し、4段ブーム使用時の空車時定格総荷重を抜粋しています。

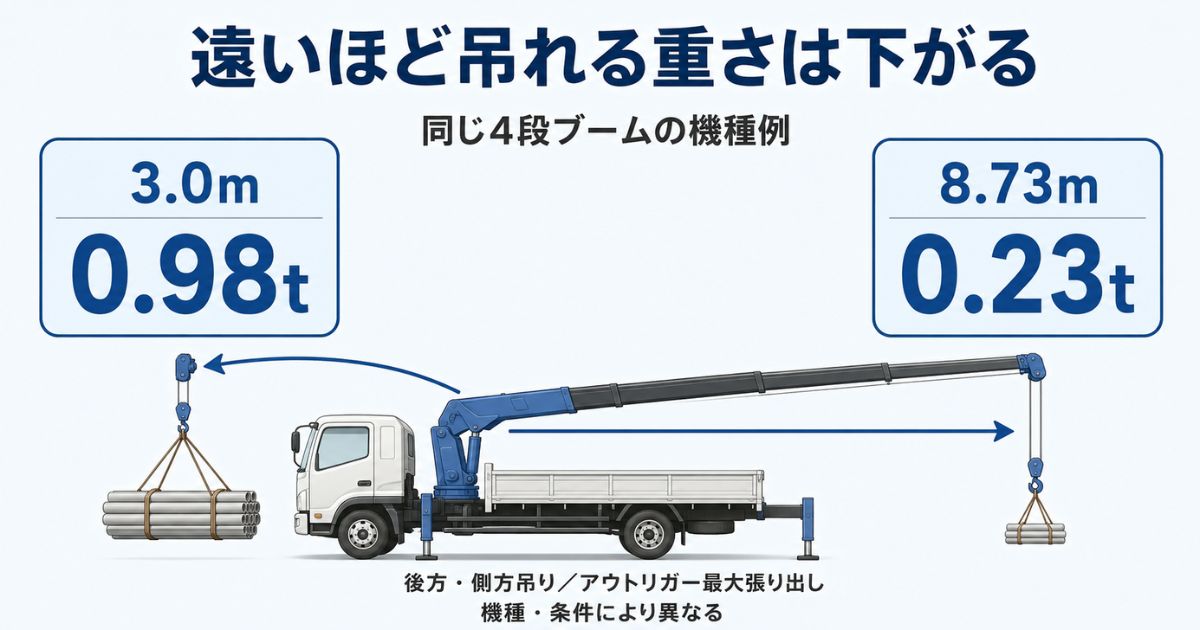

この機種例では、作業半径3.0mで0.98t、8.73mでは0.23tです。同じクレーンでも、作業半径が大きくなるほど空車時定格総荷重が小さくなることが分かります。

「2.9トン吊り」という名称は、すべての距離で2.9tを吊れるという意味ではありません。つり上げ荷重はクレーンの区分や資格確認で重要な数値ですが、実際に扱える重量はブーム長さ、傾斜角、作業半径、アウトリガー条件などによって変わります。

能力表の数値、定格荷重、定格総荷重の関係をさらに確認する場合は、【ユニック車の能力表】定格荷重との違いを整理を参照してください。

3段・4段・5段・6段ブームの違い

ブームの段数は、伸縮するブーム構成の違いを表します。段数が増えるほど長いブームを設定しやすく、到達距離や姿勢の選択肢が増える傾向があります。ただし、段数が多いだけで吊り上げ能力が高くなるわけではありません。

多段ブームでは、どのブームまで伸ばしているかによって参照する能力表の行が変わることがあります。資料によっては、次のブームを少しでも伸ばした場合、そのブーム条件の定格総荷重を適用するよう示されています。

そのため、「あと少しだけ伸ばすから同じ能力でよい」と判断するのは避けます。伸ばし切りを前提にすると、停止位置がずれたときや障害物を避ける必要が生じたときに、計画の余裕がなくなりやすいためです。

2t・3t・4t・6tでブーム長さの考え方は変わる？

2t、3t、4t、6tなどは主に車両側の車格を考える区分で、3段、4段、5段、6段はクレーン側のブーム仕様です。両者は別の軸なので、車格が大きければ必ずブームも長いとは限りません。

同じ車格でも、クレーン型式、ブーム段数、荷台、架装条件、最大積載量などが異なります。また、同じ2.9トン吊りでも、ブーム状態と作業半径によって能力表の数値は変わります。

車格を選び直すときは、ブーム長さだけでなく、進入できるか、停車できるか、アウトリガーを張れるか、必要重量を吊れるかを分けて確認します。1t〜10tまでの選び方は、【ユニック車は何トン？】1t〜10tのトン数目安と選び方で確認できます。

4tクラスの数値を能力表で詳しく追いたい場合は、【4tユニック車の性能表】確認すべき数値も参考になります。

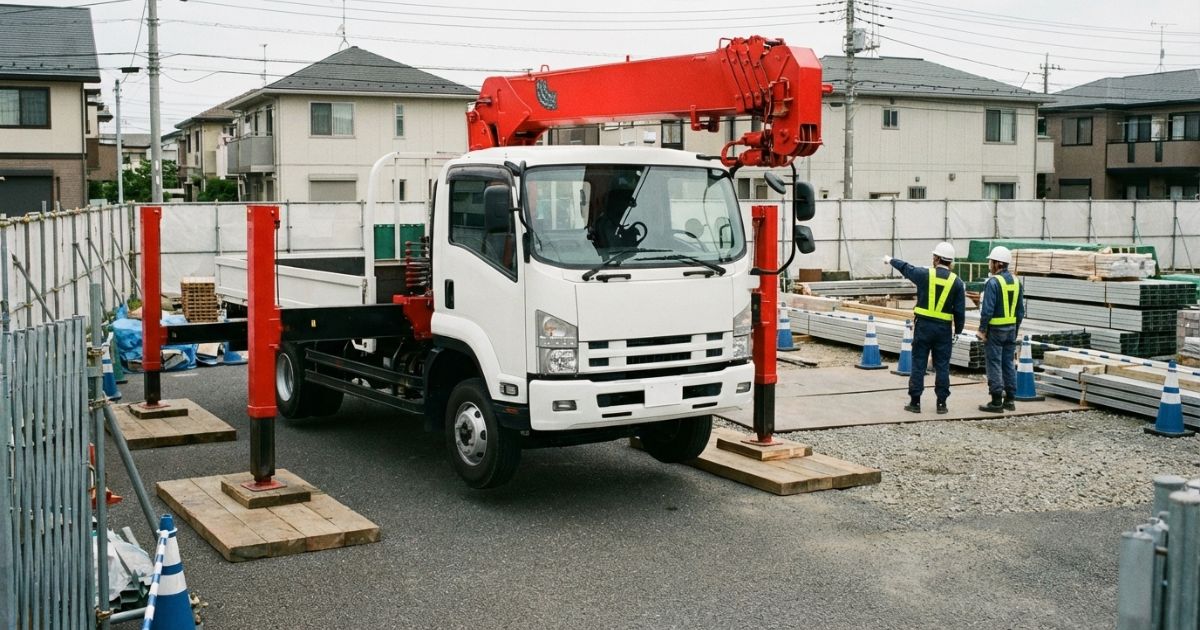

ブーム長さと能力表を合わせる確認手順

ブーム長さを決める前に、重量、距離、設置条件を順番にそろえます。確認の途中で条件が合わないと分かった場合は、ブームを伸ばすだけで解決しようとせず、停止位置や車格、機種を見直します。

余裕の取り方を一律の距離や割合で決めることはできません。「作業半径へ常に0.5m足す」「能力の80％以下ならよい」といった独自ルールではなく、メーカー資料、社内基準、現場ルール、作業責任者の判断を優先してください。

ブーム長さだけで判断できない現場条件

仕様表上のブーム長さが足りていても、現場で車両を設置できなければ作業はできません。特に、進入路、停車位置、アウトリガー、上空障害、地盤、荷下ろし位置は、作業半径と姿勢を変える要因になります。

高さ制限や上空障害の確認は、【ユニック車の高さ】作業前に確認すべき目安で詳しく整理しています。フックを下ろす距離や巻下げ条件は、【ユニック車ワイヤー長さ】選び方の目安を確認してください。

アウトリガーの条件は能力表と安定性の前提になります。張り出し寸法や設置方法は、【アウトリガー張り出し】寸法の目安と設置ミスを防ぐコツ、作業時に必要な横幅は【アウトリガーの幅】設置スペースの考え方で確認できます。

手配時に伝える情報とブームが足りない場合の対応

レンタル会社、販売店、運送会社、クレーン事業者へ相談するときは、「ブームは9m必要です」と長さだけを伝えないようにします。重量、半径、高さ、設置条件をまとめて伝えると、対象機種の能力表へ当てやすくなります。

ブーム長さや能力が足りない場合は、次の順番で代替案を検討します。

1. 車両を安全に荷へ近づけられないか、停止位置を見直す
2. 荷下ろし位置や作業順序を変更できないか確認する
3. より長いブーム、異なる能力表を持つ別機種を検討する
4. 上位車格へ変更する
5. 別工法や専門業者への依頼を検討する
6. 安全条件を満たせない場合は作業を中止する

ブーム長さだけを増やしても、作業半径が大きくなれば必要重量を満たせないことがあります。車格変更では「入れる・停める・張れる・吊れる」を再確認してください。

安全・法規・資格に関する注意

能力表の数値を満たしていても、地盤、水平、周囲の障害、立入管理、合図体制、資格などの条件がそろわなければ作業できません。能力表は作業可否を考える重要な資料ですが、安全条件のすべてを保証するものではありません。

アウトリガーの片側張り出しや不完全な張り出し、タイヤを浮かせるかどうかなどは、機種と取扱説明書によって扱いが異なります。現場判断だけで一律に決めず、メーカー資料、社内基準、作業責任者の指示に従ってください。

安全装置が付いていても、能力表を超える作業や条件外の使用をしてよいわけではありません。条件が不明な場合は、メーカー、販売店、レンタル会社、整備事業者、クレーン事業者等へ確認します。

FAQ

まとめ

ユニック車のブーム長さは、届く範囲を考える重要な仕様ですが、作業能力そのものを示す数値ではありません。公式資料の機種例では、3段ブームが2.80〜6.61m、4段ブームが3.18〜8.91mですが、最終的な作業可否は作業半径、使用ブーム、アウトリガー条件、吊り方向等を能力表へ当てて確認します。

車格と寸法を比較し直す場合は、【ユニック車サイズ一覧】2t・3t・4tの寸法目安をまとめて比較へ戻り、候補車格から確認してください。
