【アウトリガーの幅】設置スペースの考え方

現場の下見や搬入計画では、「アウトリガーの幅は何m必要なのか」「車がい場合はどうするのか」で判断が止まりやすくなります。特に2t・3tクラスのユニック車は狭い場所へ進入しやすい一方、停車後にアウトリガー、敷板、作業者の動線を確保できず、当日になって作業できないケースがあります。

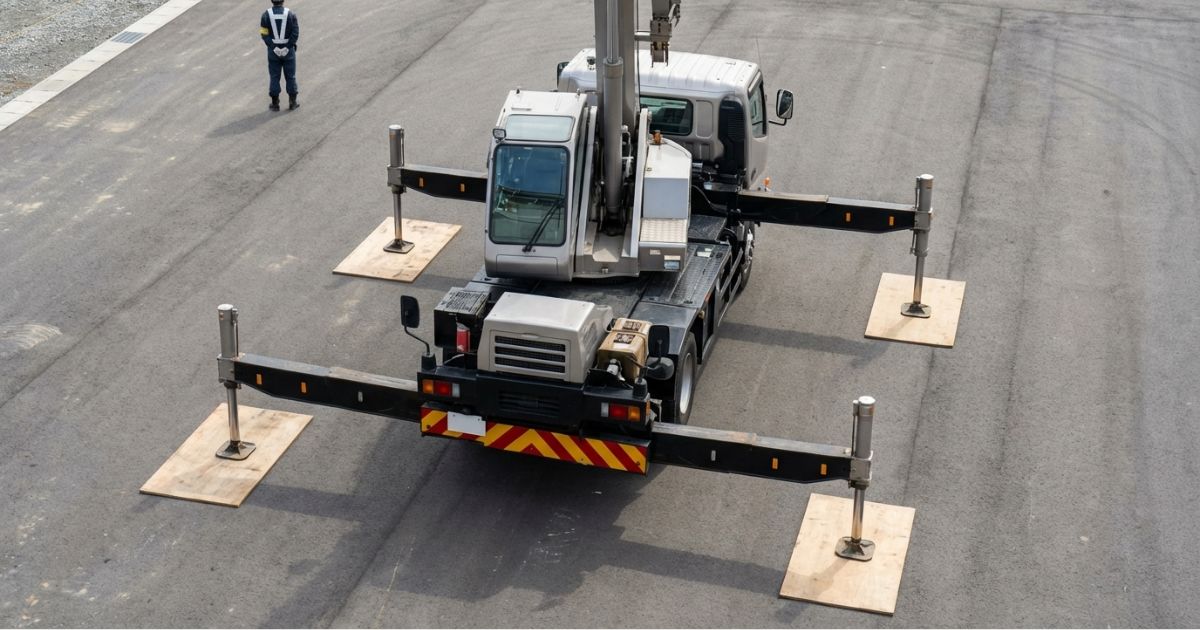

結論は、アウトリガーの幅を車両の全幅ではなく、最大張り出し時の作業時幅として確認することです。原則として最大限に張り出せるスペースを確保し、最大張り出しができない場合は、片張りで安易に進めず、張り出し幅に対応する定格荷重、作業半径、吊り方向、地盤条件を確認します。

メーカー主要諸元の機種例では、小型トラック架装用で約2.6m〜3.8m、中型トラック架装用では約3.62m〜4.7mのアウトリガー最大張出幅があります。ただし、これらは2t・3t・4t車に共通する固定値ではありません。使用する車両の型式、クレーン仕様、取扱説明書、性能表を確認する必要があります。

張り出し条件そのものや、全張り・中張り・片張りによる性能の違いを先に確認したい場合は、【アウトリガー張り出し】寸法の目安と設置ミスを防ぐコツもあわせて確認してください。

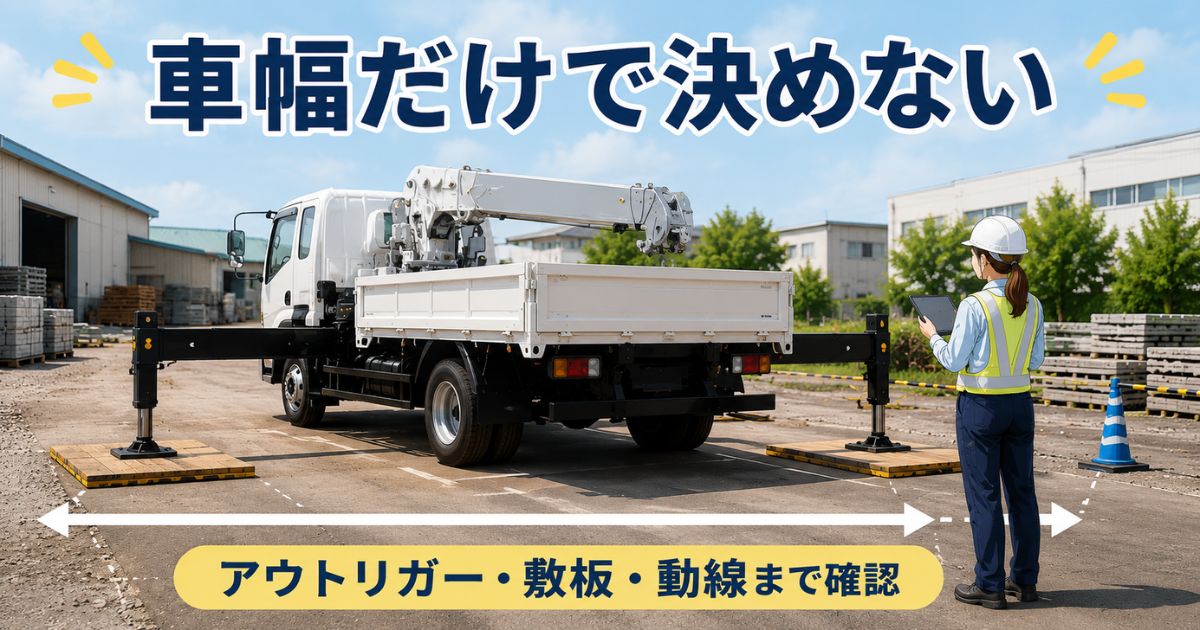

アウトリガーの幅とは？車幅との違い

アウトリガーの幅を確認するときは、「車が通れる幅」と「クレーン作業に必要な幅」を分けて考える必要があります。車両が現場へ進入できても、アウトリガーを所定の位置まで張り出せなければ、予定した作業条件が成立しない場合があります。

仕様表に「アウトリガ最大張出幅」と書かれていても、敷板の外形や作業者の手元スペースまで含まれているとは限りません。現場では、仕様表の数値に加えて、敷板を置く範囲、張り出し操作中の動き、歩行者や車両の通行を確認します。

車両の全幅や作業時の周囲余白をまとめて確認する場合は、【ユニック車の幅】設置スペースと注意点、道路幅や現場入口の制限を詳しく確認する場合は、【ユニック車の車幅】道路幅・現場制限の考え方が参考になります。

アウトリガー幅の目安｜2t・3t・4tクラスの機種例

アウトリガー幅は、2t・3t・4tという車格名だけでは決められません。同じ車格でも、クレーンの型式、架装対象車、標準アウトリガー、ワイドアウトリガー、荷台内架装などによって数値が変わります。

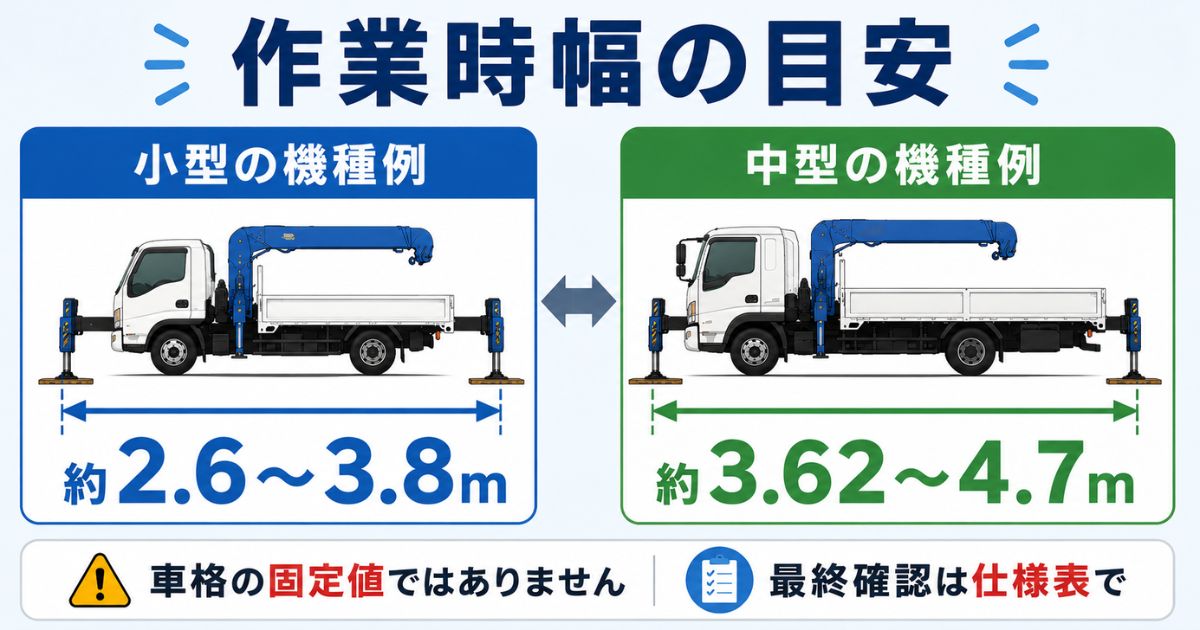

古河ユニックの主要諸元では、小型トラック架装用の機種例として最大張出幅2.6m、3.0m、3.4m、3.8m、中型トラック架装用では3.62m、3.9m、4.2m、4.7mなどが掲載されています。機種選定時は、数値だけでなく、架装対象車、つり上げ荷重、性能表もあわせて確認してください。:contentReference[oaicite:1]{index=1}

2t・3t・4tの車格別サイズを横断的に比較する場合は、【ユニック車サイズ一覧】2t・3t・4tの寸法目安をまとめて比較で、全長・全幅・高さとの関係も確認できます。

結論｜最大張り出しを前提に設置スペースを確認する

アウトリガーを備えた移動式クレーンは、原則としてアウトリガーを最大限に張り出して使用する考え方が基本です。最大限に張り出せない場合は、張り出し幅に応じた定格荷重を下回ることが確実に見込まれる条件か確認する必要があります。

クレーン等安全規則では、アウトリガーを有する移動式クレーンを使用するときは最大限に張り出すことを原則とし、最大限に張り出せない場合については、実際の張り出し幅に応じた定格荷重を下回ることが確実に見込まれる場合の例外が示されています。:contentReference[oaicite:2]{index=2}

ただし、最大張り出しができない現場を一律に作業不可能と断定することも適切ではありません。中間張り出しなどの条件が機種別に設定されている場合があります。使用できる張り出し段階、定格荷重、吊り方向は、取扱説明書・仕様表・性能表で確認してください。

全張り・中張り・片張りの違いと設置ミスを防ぐ確認手順は、親記事である【アウトリガー張り出し】寸法の目安と設置ミスを防ぐコツで詳しく整理しています。

車両幅だけで判断できない理由

現場へ進入できるかは車両幅で確認できますが、クレーン作業が成立するかは、アウトリガー展開後の外形と周囲の条件で判断します。

例えば、車両の全幅が現場入口より狭くても、停車位置の片側に塀、反対側に通行車線があれば、最大張り出し時の外形を置けない場合があります。アウトリガー先端だけが収まっても、敷板が側溝にかかる、歩行者動線を塞ぐ、張り出し操作中に電柱へ接触するなどの問題が残ります。

2tクラスの狭所進入性と作業スペースを分けて確認する場合は、【2tユニック車のサイズ】狭い現場での強みも参考にしてください。4tクラスについては、【4tユニック車のサイズ】作業現場での使いやすさで停車スペースや作業時幅を確認できます。

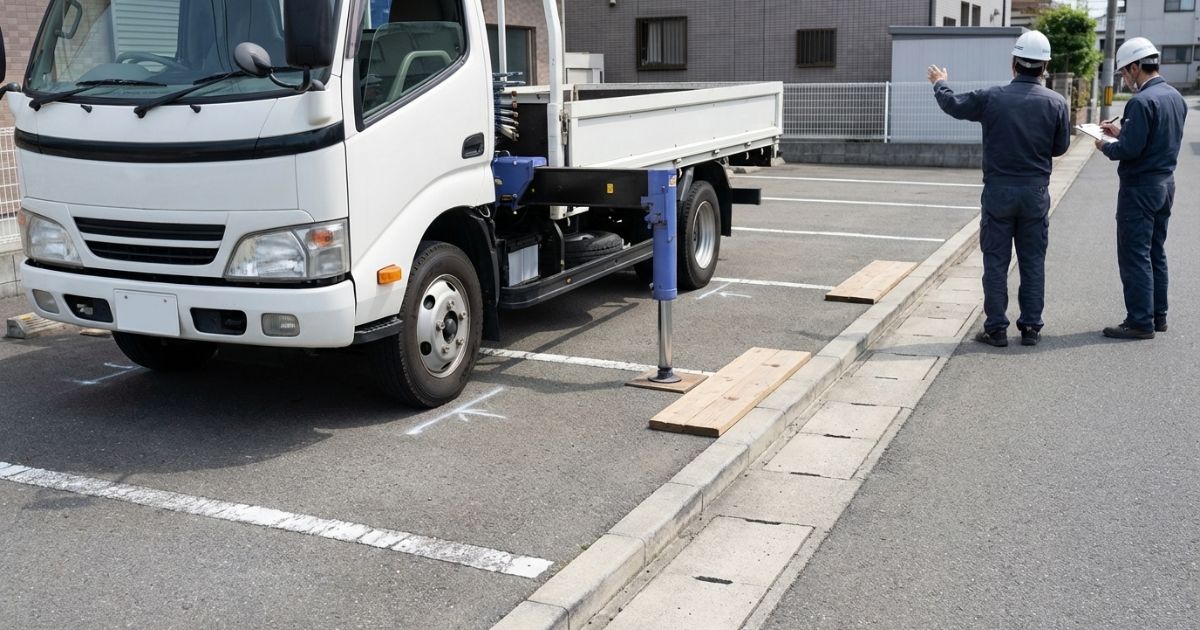

設置スペースの見積もり方

アウトリガーの設置スペースは、現場を見た感覚だけで判断せず、使用車両の数値と現場採寸を照合します。車両の型式が未確定の段階では、最大張出幅の大きい候補機種を基準に見積もると、手配後の不足を防ぎやすくなります。

現場で共有したい情報

下見担当者と運転者が異なる場合は、口頭だけで伝えず、次の情報を共有すると認識差を減らせます。

• 現場入口から停車位置までの写真
• 道路幅、門扉幅、設置場所幅の採寸値
• 側溝、塀、電柱、看板、街路樹の位置
• 荷の重量とおおよその寸法
• 吊り位置から荷下ろし位置までの距離
• 車体の向きとアウトリガー外形を示した簡単な配置図
• 当日に再現できる停車位置の目印

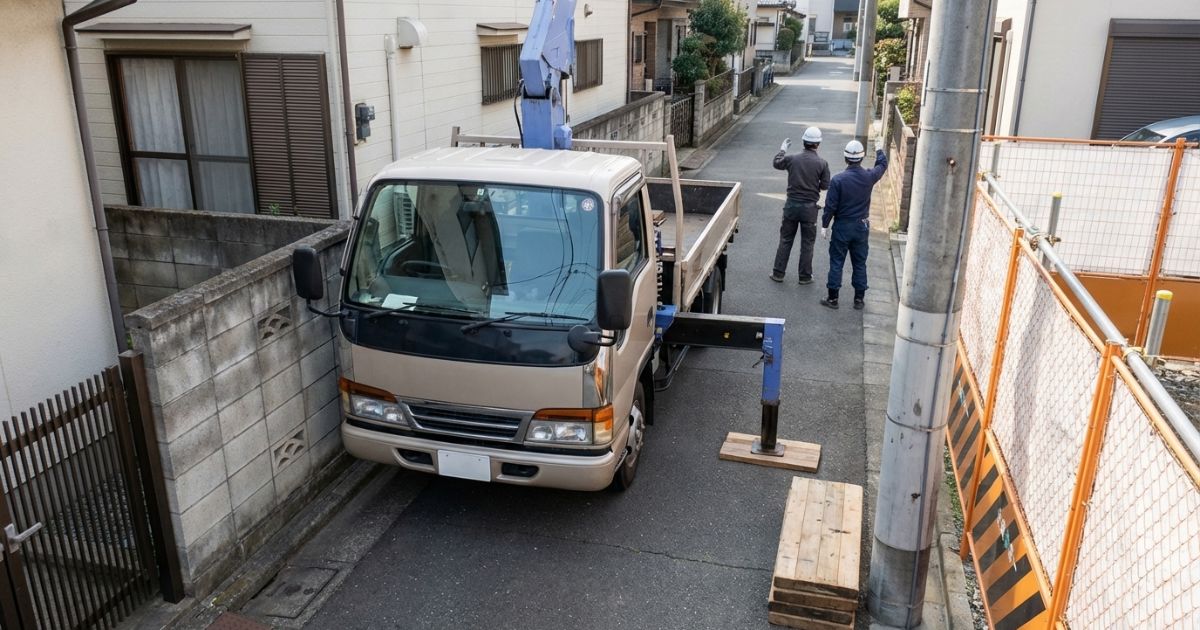

狭い現場・路肩・側溝で失敗しやすいケース

狭い現場では、数十cmの停車位置の違いでアウトリガーを張れなくなることがあります。よくある失敗を「原因・起こる問題・回避策」に分けて確認します。

厚生労働省の災害事例には、アウトリガーの張り出し不足と過荷重が重なり、移動式クレーンが転倒した事例もあります。幅不足を現場判断だけで押し切らず、作業計画と性能条件を照合することが重要です。:contentReference[oaicite:3]{index=3}

片張り・中張りで作業できるかの考え方

片張りや中張りは、単に必要スペースを小さくするための方法ではありません。張り出し幅が変わると、使用できる定格荷重や吊り方向が変わる場合があります。

片張りを検討する前に、停車位置を数十cm移動できないか、車体の向きを変えられないか、荷下ろし位置を変更して作業半径を短くできないかを確認します。それでも最大張り出しが確保できない場合に、機種別の張り出し条件を確認してください。

車両積載形トラッククレーンで左右の張り出し状態が異なる状況からアウトリガーが破損し、車両が横転した災害事例も公表されています。実際の作業では、張り出し状態だけでなく、荷重、旋回、機器の状態を含めた総合的な確認が必要です。:contentReference[oaicite:4]{index=4}

幅が足りない場合の代替判断

最大張り出し時の作業区画が確保できないときは、片張りへ直ちに切り替えるのではなく、より安全条件を確認しやすい方法から順に検討します。

レンタル・車両手配時に伝える情報

レンタル会社や作業事業者へ相談するときは、「2tユニックが必要」と車格だけを伝えるのではなく、次の条件も共有します。

• 現場で確保できる最大幅
• 停車位置と荷までの距離
• 荷の重量・寸法・重心
• 塀、側溝、電柱、屋根などの障害物
• 希望する吊り方向
• 道路規制や誘導員の条件
• 地盤の状態と敷板の設置可否

現場が狭い場合は、小さい車両が適するとは限りません。車両が小さくても必要な吊り能力が不足すれば作業できず、反対に能力のある車両でもアウトリガー幅を確保できなければ成立しません。「入れる・停められる・張れる・吊れる」を分けて確認してください。

手配前チェックリスト

車両を手配する前に、次の項目を確認します。1項目でも不明な場合は、車両型式を確定する前にレンタル会社、作業事業者、作業責任者へ相談してください。

敷板の役割や設置時の確認点は、【ユニック車の敷板とは】役割・使い方・選び方を解説でも確認できます。

安全・法規・資格の注意

アウトリガーの幅を確保しても、それだけで安全が保証されるわけではありません。幅、地盤、水平、敷板、定格荷重、作業半径、吊り方向、周囲管理がそろって初めて作業条件を検討できます。

クレーン等安全規則では、定格荷重を超える荷重をかけて使用しないこと、軟弱地盤や地下工作物の損壊などによって転倒するおそれがある場所で作業を行わないこと、必要な場合は十分な広さと強度を持つ鉄板等を敷設することなどが示されています。:contentReference[oaicite:5]{index=5}

また、地面が陥没してアウトリガーが沈み、クレーンが転倒した災害事例では、強固な地面への設置、地盤支持力の事前調査、支持力に応じた養生方法の検討が再発防止策として示されています。見た目が舗装されているだけで判断せず、路肩、盛土、地下構造物にも注意してください。:contentReference[oaicite:6]{index=6}

免許・資格は別途確認する

ユニック車の運転やクレーン操作に必要な免許・資格は、車両総重量、最大積載量、つり上げ荷重、担当する作業内容によって異なります。アウトリガー幅が確保できても、必要な資格や玉掛け体制が整っていなければ作業は行えません。

具体的な資格区分は、事業者基準と作業内容を確認し、必要に応じて労働局、登録教習機関、作業責任者へ確認してください。
