【アウトリガー張り出し】寸法の目安と設置ミスを防ぐコツ

狭い現場や短時間の作業ほど、アウトリガーの張り出し判断は曖昧になりやすいものです。「張り出せる範囲が限られる」「どこまで出せば良いか迷う」「左右差や地盤の不安が残る」など、条件が揃わないまま作業を始めると、設置ミスや転倒リスクにつながるおそれがあります。

結論は、アウトリガーの張り出しは「何m出せば安全」と一律に決めるものではなく、機種ごとの張出幅、張出幅に応じた定格荷重、地盤、水平、敷板、作業半径をセットで確認することです。

代表機種例では、小型トラック架装用のアウトリガ最大張出幅は約2.6〜3.8m前後、中型トラック架装用では約3.4〜4.7m前後の例があります。ただし、これはあくまで代表例であり、実際の作業可否は使用する車両・架装クレーン・性能表・現場条件によって変わります。

特に2t〜3tの小型ユニックは、狭い現場や住宅地、短時間搬入で使われやすく、段取りの圧がかかるほど「とりあえずこのくらい」で判断が流れやすくなります。しかし、張り出し判断は寸法だけの話ではなく、左右差・水平・地盤・敷板・作業半径・退避動線・合図体制まで含めて確認する必要があります。

アウトリガーの基本的な役割や敷板の考え方から確認したい場合は、先に【ユニック車アウトリガーとは】役割・張り出し・敷板の基本を確認しておくと、張り出し判断の前提を整理しやすくなります。

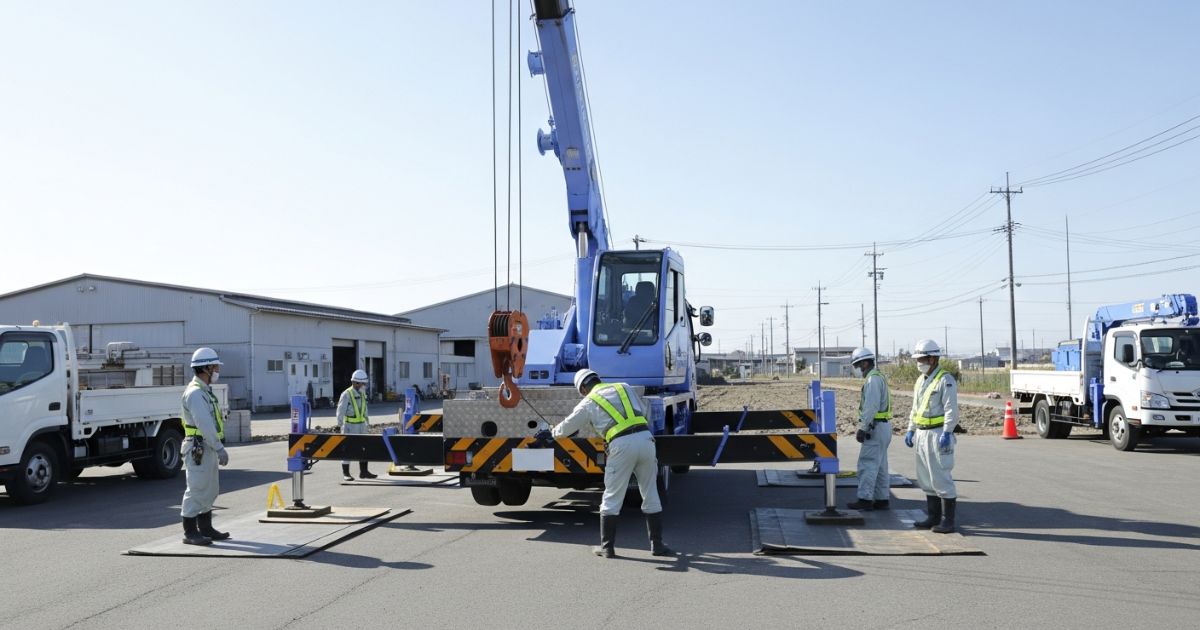

アウトリガー張り出し寸法の目安

結論は、アウトリガー張り出し寸法は車格だけで決めず、使用するクレーンの仕様表で確認することです。同じ2t・3t・4tクラスでも、ブーム段数、アウトリガー形式、架装条件によって最大張出幅は変わります。

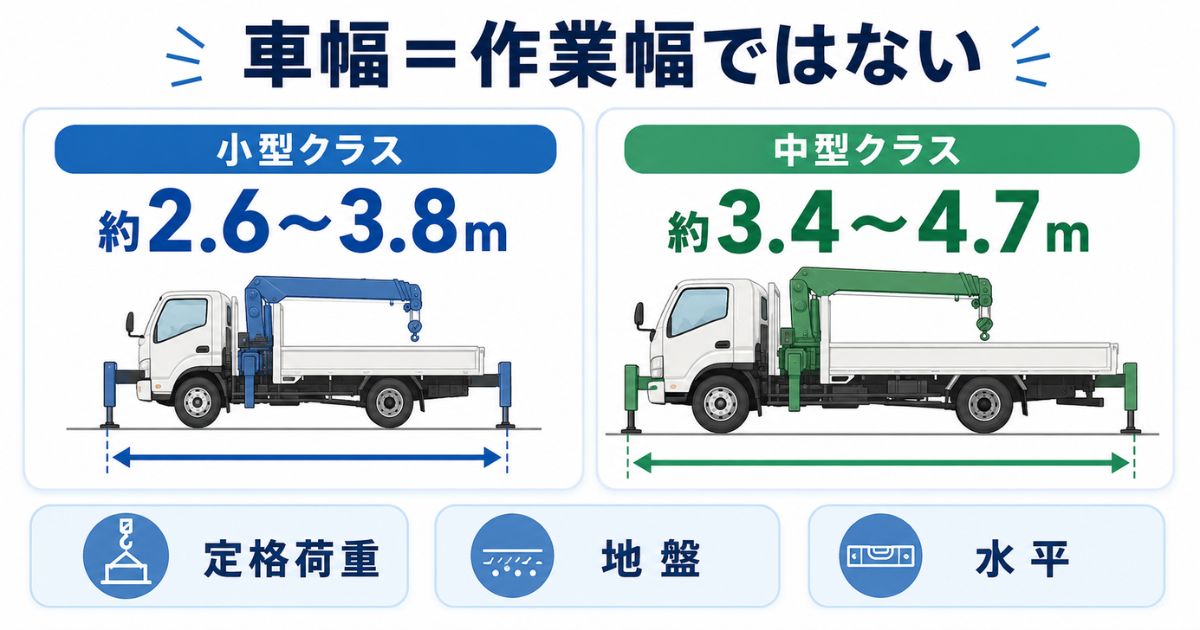

代表機種例では、小型トラック架装用のアウトリガ最大張出幅は約2.6〜3.8m前後、中型トラック架装用では約3.4〜4.7m前後の例があります。荷台内架装用や小型クレーンでは、さらに小さい張出幅の例もあります。

上記は代表機種例であり、すべてのユニック車に当てはまる数値ではありません。実際には、車検証、架装クレーンの仕様表、性能表、取扱説明書、現場条件をそろえて確認します。

2t・3t・4tの寸法感を横比較したい場合は、【ユニック車サイズ一覧】2t・3t・4tの寸法目安をまとめて比較も参考になります。車格そのものの選び方から整理したい場合は、【ユニック車は何トン？】1t〜10tのトン数目安と選び方で候補車格を確認してください。

アウトリガーは原則「最大限に張り出す」で考える

結論は、アウトリガーは原則として最大限に張り出す前提で考えることです。最大まで張り出せない場合は、そこで終わりではなく、張出幅に応じた定格荷重を下回るか、地盤・水平・敷板が成立するかを確認します。

厚生労働省のクレーン等安全規則では、アウトリガーを有する移動式クレーンを用いる場合、アウトリガーを最大限に張り出すこと、最大限に張り出せない場合は張り出し幅に応じた定格荷重を下回ることが確実に見込まれる場合に限る趣旨が示されています。

つまり、「荷が軽いから大丈夫」「短時間だから大丈夫」「小型だから安全」という判断ではなく、張出幅別の能力と現場条件が合っているかで判断します。

4tクラスで作業半径や定格荷重を具体的に確認したい場合は、【4tユニック車の性能表】確認すべき数値もあわせて確認すると、張出幅と能力表をセットで見やすくなります。

現場で必要な設置スペースの考え方

結論は、現場で必要な幅は「車両幅」ではなく「作業時幅」で見ることです。ユニック車の車両幅が約2.0〜2.3m前後でも、アウトリガ最大張出幅が3.4mなら、作業時には少なくとも約3.4m前後の幅が必要になる可能性があります。

アウトリガ最大張出幅が4.7m級になると、車体の左右にさらに大きな余白が必要です。壁、塀、電柱、側溝、路肩、歩行者動線、資材置き場、作業員の退避スペースを含めると、単純な車両幅だけでは判断できません。

幅の確認を詳しく整理したい場合は、【ユニック車の幅】設置スペースと注意点、道路幅や現場制限まで含めて確認したい場合は【ユニック車の車幅】道路幅・現場制限の考え方を参考にしてください。アウトリガーの作業時幅を中心に整理したい場合は、【アウトリガーの幅】設置スペースの考え方も役立ちます。

張り出せない時の判断手順

結論は、アウトリガーを十分に張り出せない時点で、作業を押し切らずに「配置変更できるか」「張出幅別の定格荷重内か」「地盤と水平が成立するか」を順番に確認することです。

狭い現場では、壁、塀、電柱、植栽、側溝、路肩、段差、傾斜、資材の仮置きなどが原因で、左右どちらかのアウトリガーが十分に張り出せないことがあります。この時に「片側だけ少し出せば大丈夫」と判断すると、定格荷重や水平条件を見落としやすくなります。

作業半径が伸びるほど吊れる重量は下がるため、張出幅だけでなく作業半径も同時に確認します。作業半径の考え方は、【ユニック車の作業半径】安全な作業距離とはで詳しく整理しています。能力表の見方を確認したい場合は、【ユニック車の能力表】確認すべき数値も参考にしてください。

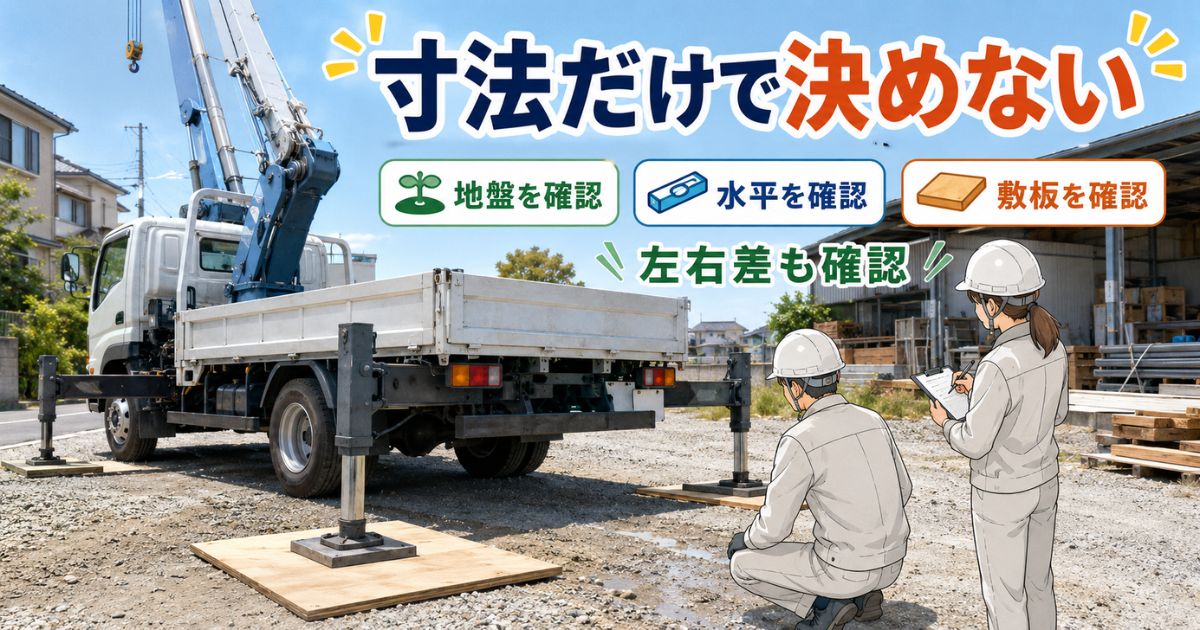

地盤・敷板・水平の確認

結論は、アウトリガーを張り出せても、地盤・敷板・水平が成立しなければ安全側とは言えないということです。特に軟弱地盤、埋め戻し、舗装端部、側溝付近、路肩、傾斜地では、沈み込みやズレが起きやすくなります。

クレーン等安全規則では、地盤が軟弱であることや地下工作物が損壊するおそれがあることなどにより、移動式クレーンが転倒するおそれのある場所での作業を避ける趣旨が示されています。また、必要な広さと強度を持つ鉄板等を敷設し、その上で転倒のおそれがない位置にアウトリガーを設置する考え方も示されています。

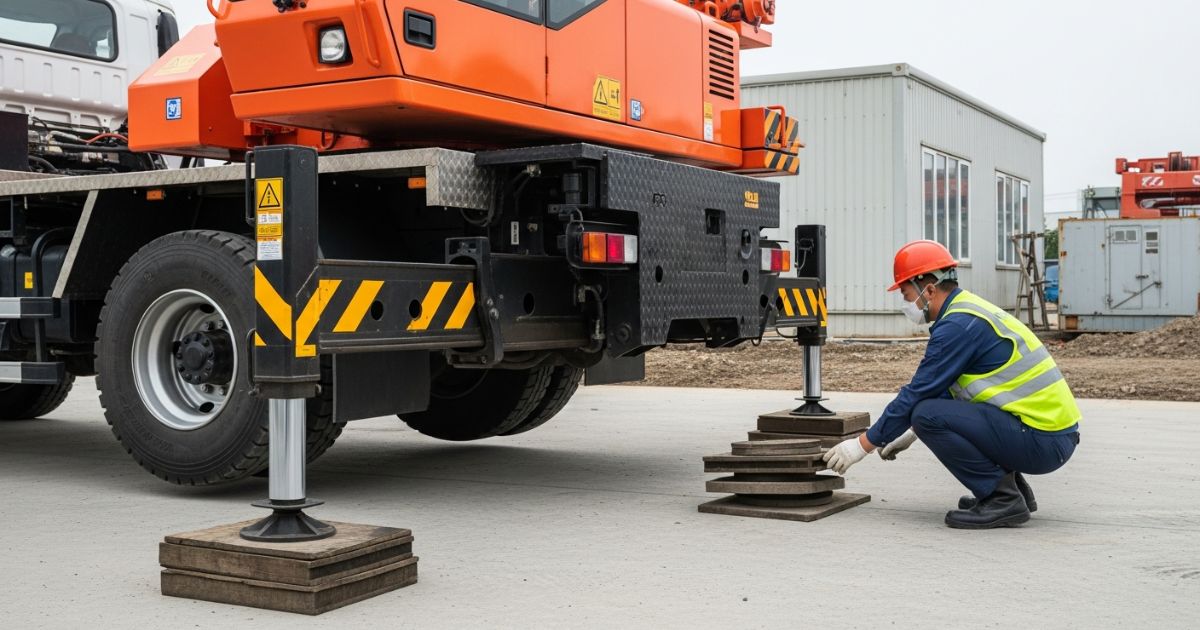

敷板や鉄板等を使っていても、沈み込み、割れ、ズレ、傾きが出る場合は、作業を続けず、設置条件を戻す判断が必要です。敷板の役割や設置方法を詳しく確認したい場合は、【ユニック車の敷板とは】必要な理由と設置方法を参考にしてください。

2t・4tで張り出し条件はどう変わるか

結論は、2tは狭い現場に入りやすい一方で、張り出しスペースや退避動線が不足しやすく、4tは汎用性が高い一方で作業時幅の確認がより重要になるということです。

「2tだから小さくて安全」「4tだから余裕がある」と考えるのではなく、車格ごとに入れる・停められる・張れる・吊れるを分けて確認します。

2t・3t・4tを比較して候補車格を決めたい場合は、【ユニック車サイズ一覧】2t・3t・4tの寸法目安をまとめて比較を確認してください。4tの使いやすさや標準クラスとしての判断軸は、【ユニック車4tとは】最も使われる理由と特徴でも整理しています。

張り出し不足で何が起こる？失敗例と回避策

結論は、張り出し不足は単に「幅が足りない」だけでなく、安定余裕の不足、水平不良、地盤沈下、作業半径の見落としにつながることです。

張り出し不足で起きやすいのは、いきなり大きなトラブルが起きるというより、まず小さな兆候として現れる点です。例えば、吊り上げの初動で車体がわずかに傾く、アウトリガー下の敷板が沈む、吊り荷が動いた瞬間に揺れが増えるなどです。

費用感・レンタル・外注の考え方

結論は、費用より先に「その現場で安全側の設置条件が成立するか」を確認することです。狭所・弱い地盤・合図体制の不成立は、張り出し寸法の調整だけでは解決できない場合があります。

現場で無理に続けるより、配置変更、敷板や鉄板等の追加、別車両の手配、外注、作業日の再設定を検討した方が安全側になるケースがあります。費用比較は、その後に行います。

車格を上げるか下げるかで迷う場合は、【ユニック車2tとは】サイズ・用途・向いている現場を解説、【ユニック車4tとは】最も使われる理由と特徴、【ユニック車8tとは】大型ユニックの能力と用途、【ユニック車10tとは】最大クラスの特徴と使いどころもあわせて確認すると、車格ごとの違いを整理しやすくなります。

安全・法規・資格の注意

結論は、安全・法規・資格の判断は「作業内容」「つり上げ荷重」「役割」「使用機種」をそろえて確認することです。補助作業だから不要、少しだけなら問題ない、といった判断は誤認につながりやすくなります。

一般的には、つり上げ荷重1t未満の移動式クレーン運転業務では特別教育、つり上げ荷重1t以上5t未満の小型移動式クレーン運転業務では技能講習が関係します。ただし、道路走行に必要な運転免許、玉掛け、合図、現場ルールは別に確認が必要です。

また、作業開始前点検、1月以内ごとの定期自主検査、1年以内ごとの定期自主検査、検査記録の3年保存など、点検・記録の考え方も確認しておきます。詳しい点検の考え方は、【ユニック車の安全装置点検】見落としやすいポイント、作業前の確認項目は【ユニック車の事故防止チェックリスト】作業前確認で整理しています。

FAQ

まとめ & CTA

アウトリガーの張り出しは、寸法の目安だけで決めず、張出幅別の定格荷重、地盤、水平、敷板、作業半径をセットで確認することが重要です。

代表機種例では、小型トラック架装用で約2.6〜3.8m前後、中型トラック架装用で約3.4〜4.7m前後のアウトリガ最大張出幅があります。ただし、実際の可否は使用機種と現場条件で変わります。

次に候補車格や寸法全体を整理したい場合は、【ユニック車サイズ一覧】2t・3t・4tの寸法目安をまとめて比較へ進むと、車両サイズと作業スペースを比較しやすくなります。何トン車を選ぶべきか迷う場合は、【ユニック車は何トン？】1t〜10tのトン数目安と選び方も参考にしてください。
