【アウトリガーの出し方】基本手順と注意点

この記事で判断できること

• ✅ アウトリガーを出す前に確認する項目と基本手順
• ✅ 4tユニックの車幅とアウトリガー張り出し幅の目安
• ✅ 全張り・中張り・片張りで安全判断が変わる理由
• ✅ 敷板・地盤・水平確認で見落としやすいポイント
• ✅ 作業半径・吊り上げ荷重・積載量との関係
• ✅ 不成立時に配置変更・車両変更・作業中止へ切り替える判断

著者情報・監修方針（安全配慮）

ユニック車ガイド編集部（現場段取り・安全確認の観点）。本記事は、数値や可否を断定しすぎず、取扱説明書・仕様表・性能表・事業者基準・現場ルールを優先して判断できる形に整理しています。

アウトリガーの張り出し条件、地盤、敷板、水平、作業半径のどれかに不安が残る場合は、無理に進めず、配置変更・条件見直し・作業中止・車両変更を含めて安全側に切り替えてください。

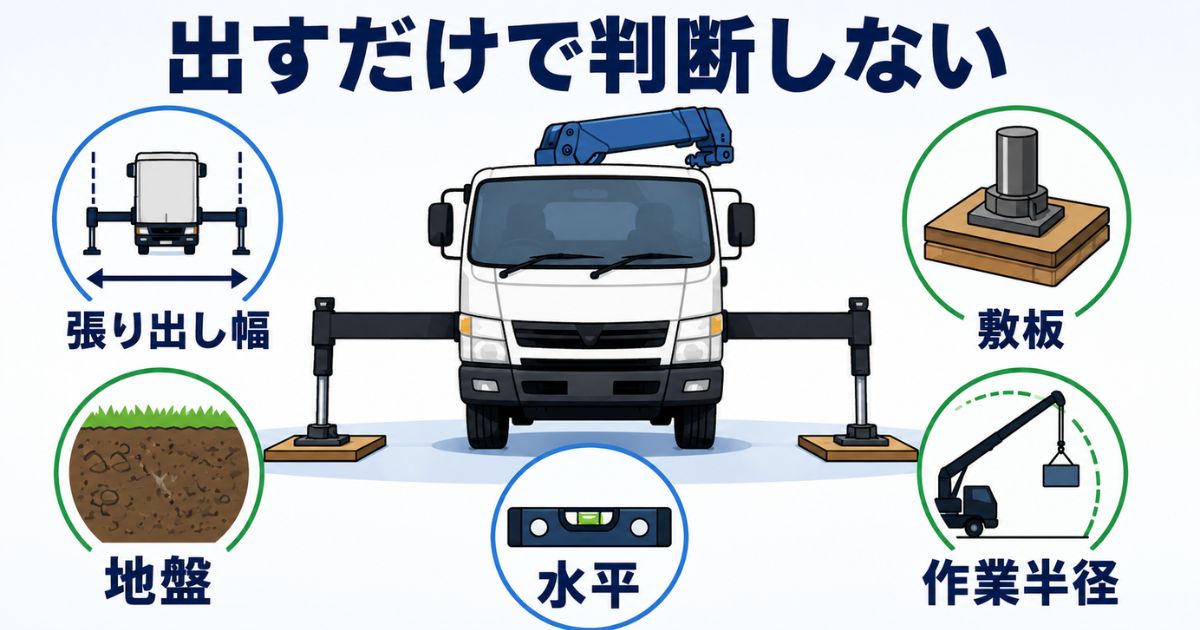

出し方は「操作」だけでは決まらない

結論：アウトリガーの出し方で最初に見るべきなのは、レバーやラジコンの操作順だけではありません。停車位置・張り出し幅・敷板・地盤・水平・作業半径・立入管理がそろって初めて、作業の前提が整います。

理由：アウトリガーを張り出せても、地盤が弱い、敷板が安定しない、車体が水平にならない、作業半径が長すぎる、立入禁止が作れないといった条件では、吊り作業に進めない場合があります。

• ✅ 停車位置：アウトリガー外形と通行動線が成立するか
• ✅ 張り出し幅：全張り・中張り・片張りの条件を確認したか
• ✅ 敷板・地盤：路肩、側溝、舗装割れ、勾配、埋設物の不安がないか
• ✅ 水平：接地後に車体姿勢が取れているか
• ✅ 作業半径：予定位置で定格荷重が成立するか
• ✅ 立入管理：人や車両の動線がアウトリガー外形に入らないか

PTOが入らない場合は作業を進めない

結論：PTOが入らない、警告表示が出る、操作系に不安がある場合は、アウトリガーやクレーン操作に進まないことが基本です。

理由：PTOはクレーン装置を動かす前提条件です。PTOの状態が不安定なまま、アウトリガー操作や吊り作業へ進むと、誤操作や途中停止の原因になります。

• ✅ PTOの役割から確認したい場合：【ユニック車PTOとは】役割と仕組みを解説
• ✅ PTOスイッチ操作に不安がある場合：【ユニック車PTOスイッチ】操作方法と注意点
• ✅ 作業全体の流れを確認したい場合：【ユニック車の使い方】基本操作の流れ（PTO・アウトリガー・吊り作業）

原則は最大張り出しで考える

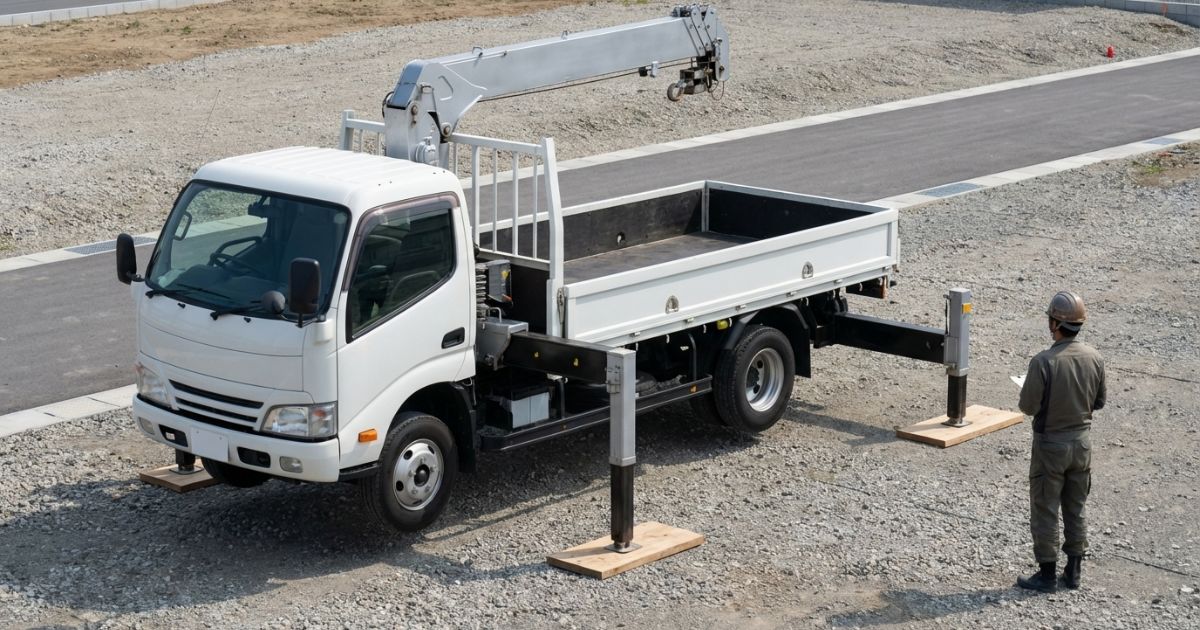

結論：アウトリガーは、原則として最大張り出し（全張り）を基本に考えます。そのうえで、敷板・地盤・水平が成立してから吊り作業へ進みます。

理由：アウトリガーの張り出し幅は、クレーンの安定性や性能表の読み方に関わります。最大張り出しが取れない場合は、張り出し幅に応じた定格荷重、吊り方向、作業半径、現場ルールを改めて確認する必要があります。

4tユニックの能力判断全体を確認したい場合は、【4tユニックの性能表】能力表の見方と数値で判断する注意点をあわせて確認してください。

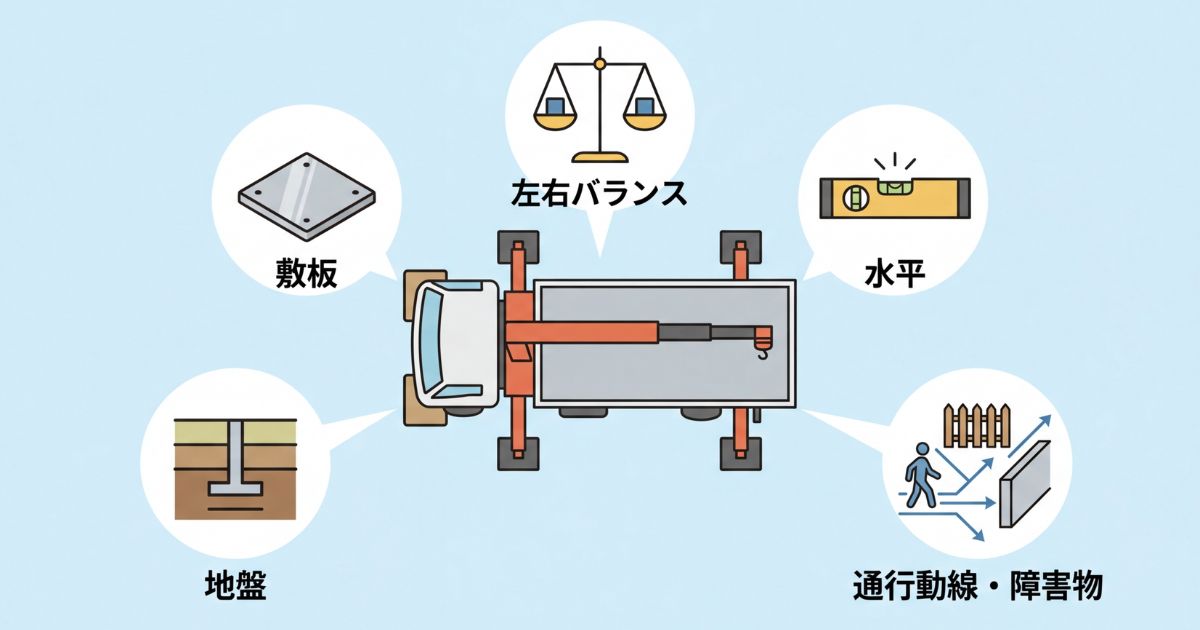

判断軸は「出せたか」ではなく「成立したか」

結論：アウトリガー判断の中心は、出せたかではなく、敷板・地盤・接地・水平・作業半径が成立しているかです。

• ✅ 主軸：敷板・地盤・水平が成立しているか
• ✅ 副軸：全張り・中張り・片張りの条件を確認したか
• ✅ 副軸：左右の接地状態とバランスに問題がないか
• ✅ 副軸：作業半径と定格荷重が成立しているか
• ✅ 副軸：現場ルール・立入管理・通行動線が成立しているか

アウトリガー寸法の考え方を詳しく確認したい場合は、【4tユニックのアウトリガー寸法】張り出し幅と設置条件の考え方が参考になります。

迷ったときの5ステップ

結論：現場で迷った場合は、次の5ステップで確認順を固定すると判断がぶれにくくなります。

1. 取扱説明書・仕様表で張り出し条件と禁止事項を確認する
2. 停車位置・外形を確認し、アウトリガーと通行動線を成立させる
3. 敷板・地盤を確認し、路肩・側溝・端部・勾配を避ける
4. 接地・水平を確認し、沈下や片当たりがないか見る
5. 作業半径・定格荷重を確認し、不成立なら配置変更・中止・車両変更へ切り替える

基本の流れ

結論：共通して外せないのは、「周囲確認→停車位置→輪止め・PTO確認→敷板→張り出し→接地→水平→再確認」の順番です。

1. 周囲確認（人、車両、壁、フェンス、設備、上空障害を確認）
2. 停車位置を決める（アウトリガー外形と作業方向を考えて止める）
3. 輪止め・PTO・安全装置など操作前提を確認する
4. 敷板を置く（地盤条件とアウトリガー接地点を合わせる）
5. アウトリガーを左右バランスよく張り出す
6. 確実に接地させる（浮き・片当たり・ズレを確認）
7. 車体水平を確認する
8. 作業半径・吊り方向・定格荷重を再確認する
9. 沈下・ズレ・干渉があれば中断して見直す

吊り作業全体の流れは、【ユニック車の吊り上げ作業】吊り方・前吊りの注意点と安全確認でも確認できます。

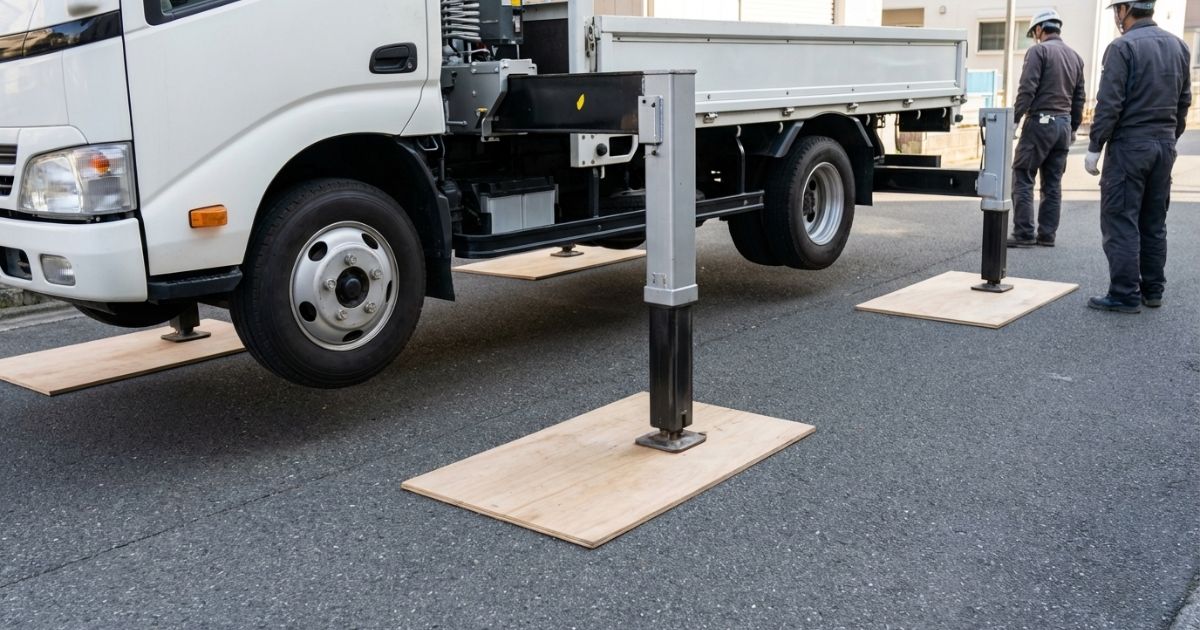

左右同時に出してよいのか

結論：左右同時かどうかよりも、左右バランス・接地・水平が崩れない操作が重要です。

理由：狭所や地盤不安がある現場では、片側が先に沈む、敷板がずれる、片当たりするなどの変化が起きやすくなります。速度優先で一気に出すより、段階ごとに状態を確認することが大切です。

• ✅ 左右差が出たら一度止めて調整する
• ✅ 敷板のズレ・めり込み・片当たりを確認する
• ✅ 水平確認を省略しない
• ⚠️ 「出したから大丈夫」と判断しない

出した後に必ずやる確認

結論：「出せた」と判断できるのは、確実に接地し、水平が取れ、干渉がなく、沈下兆候がない状態です。

• ✅ 接地：浮き・片当たりがない
• ✅ 敷板：位置ズレ・めり込みがない
• ✅ 車体姿勢：水平が取れている
• ✅ 周囲：壁・フェンス・設備・人の動線と干渉しない
• ✅ 作業方向：予定の作業半径で定格荷重が成立する見込みがある

始業前の確認項目を整理したい場合は、【ユニック車の日常点検】始業前に確認すべきチェック項目も参考になります。

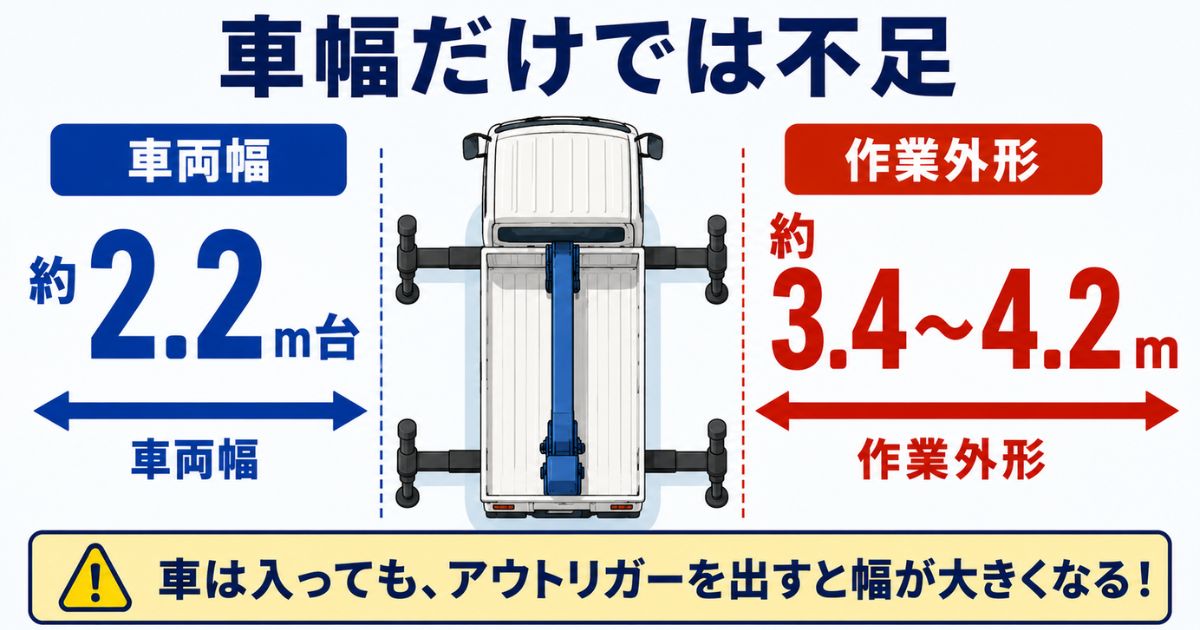

4tユニックは車幅より大きな作業外形が必要になる

結論：4tクレーン付トラックでは、車両幅が約2.23〜2.27mの代表例でも、アウトリガー最大張り出し幅は約3.4〜3.52m、5段ブームでは約4.2mになる例があります。

理由：車両が通れる幅と、アウトリガーを張り出して作業できる幅は別です。さらに、敷板を置くスペース、人の通行動線、壁や設備とのクリアランスも必要になります。

4tトラック全体の寸法確認は、【4tトラックの寸法図】寸法図の見方と確認すべきポイントや【4tトラックの寸法】標準・ロング・ワイドの違いを一覧で解説も参考になります。

現場幅は「車幅＋張り出し幅＋余裕」で見る

結論：現場幅は、車両が停められるかだけでなく、アウトリガー最大張り出し幅、敷板、作業員の動線、障害物との距離を含めて確認します。

• ✅ 車両が現場入口を通れるか
• ✅ 停車位置でアウトリガーを最大張り出しできるか
• ✅ 敷板を安定して置けるか
• ✅ 壁・フェンス・設備・側溝と干渉しないか
• ✅ 張り出し後に立入禁止範囲を確保できるか

現場へ入れる道幅が不安な場合は、【4tトラックは曲がれる道幅】必要な幅員の目安と現場チェックで、進入前の確認も行ってください。

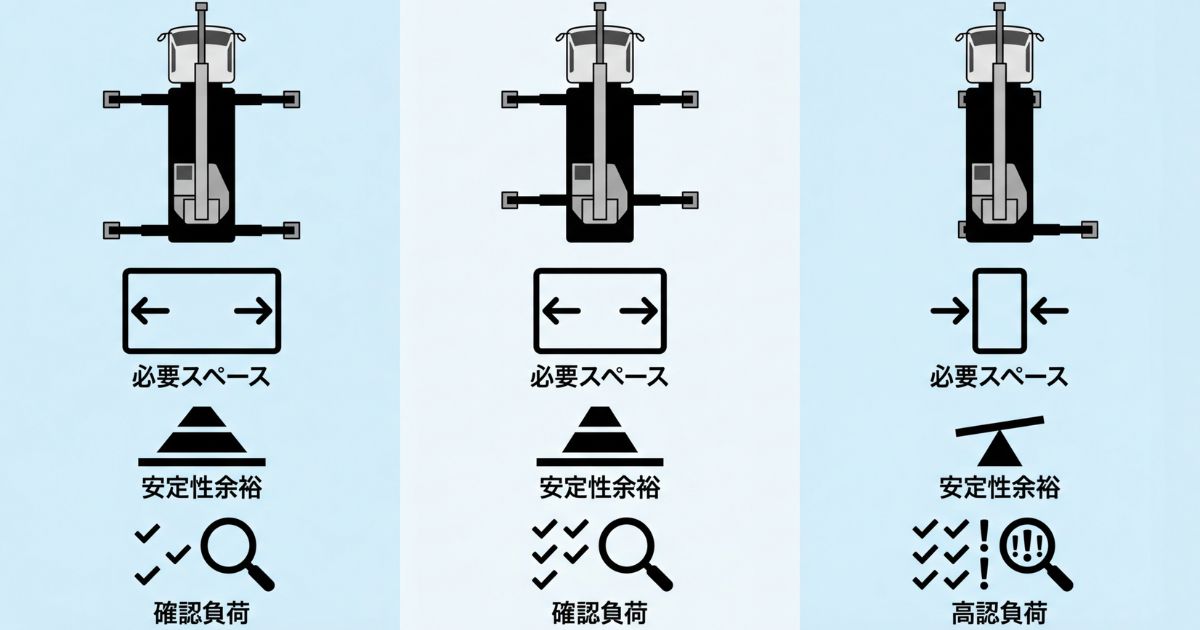

張り出し条件ごとの考え方

定格荷重表の読み方は、【4tユニックの定格荷重表】作業半径ごとの吊り能力を正しく判断で詳しく確認できます。

片張りは「できる」と一律に考えない

結論：片張り可否は、「片張りでも問題ない」と一律に言い切れません。取扱説明書・仕様表・現場ルールで制限を確認し、作業半径と吊り方向が成立する場合に限って判断します。

理由：片張りでは、安定性の余裕が小さくなり、吊り方向や作業半径の制限が増える場合があります。確認不足のまま進めると、当日の中止や危険作業につながりやすくなります。

• ✅ 片張り時の作業条件を取扱説明書で確認する
• ✅ 現場ルールで片張りが許容されるか確認する
• ✅ 作業半径と定格荷重が成立するか確認する
• ⚠️ 不安が残る場合は配置変更・作業中止・車両変更を検討する

2.93t吊りは近距離条件の代表値

結論：4tユニックなどで見かける「2.93t吊り」は、どの位置でも2.93tを吊れるという意味ではありません。代表的には、近距離条件での最大クレーン容量として示される数値です。

理由：クレーンは作業半径が伸びるほど吊れる重さが下がります。代表例では、3段で最大作業半径が約7.5m、4段で約9.8m、5段で約12.1mとなる機種がありますが、半径が長くなるほど定格荷重は小さくなります。

• ✅ 荷物重量だけで判断しない
• ✅ 作業半径と吊り方向を確認する
• ✅ 玉掛け具・吊具・荷姿の重量も含めて見る
• ✅ 張り出し条件別の定格荷重を確認する

作業半径で能力が下がる考え方は、【4tユニックの作業半径】能力低下を防ぐための確認ポイントで確認できます。

「張り出せる」と「吊れる」は別判断

結論：アウトリガーが張り出せても、予定の作業半径で荷物を吊れるとは限りません。

理由：吊り上げ荷重は、荷物重量だけでなく、作業半径、ブーム長さ、吊り方向、アウトリガー張り出し条件、地盤状態によって変わります。張り出し幅が制限されると、性能表の読み方も変わる場合があります。

作業半径別の成立条件は、【4tユニックの吊り上げ荷重】作業半径別の目安と成立しない原因を確認してください。前方での吊り作業に不安がある場合は、【ユニック車の前吊り禁止】理由と代替策も参考になります。

敷板は「置けば安全」ではない

結論：敷板は重要ですが、敷板を置けば必ず安全というわけではありません。敷板を置く場所の広さ・強度・地盤条件まで確認する必要があります。

理由：軟弱地盤、地下埋設物、側溝付近、法肩、舗装の割れ、補修跡などでは、敷板を置いても沈下や傾きが起きる場合があります。

• ✅ 路肩・側溝・縁端に近すぎないか
• ✅ 舗装の割れ・沈み・補修跡がないか
• ✅ 雨天やぬかるみで地盤が弱くなっていないか
• ✅ 敷板の中央にアウトリガー荷重を受けられるか
• ⚠️ 迷った場合は、事業者基準・メーカー指定・現場責任者の判断を優先する

水平確認は接地後と作業前に行う

結論：水平確認は、アウトリガー接地後に行い、作業開始前にも再確認します。作業中に沈下や姿勢変化が見られた場合は、中断して原因を確認します。

• ✅ 接地完了後：水平が取れているか確認
• ✅ 作業開始直前：敷板ズレ・沈下兆候を再確認
• ✅ 作業中：姿勢変化や異音、沈み込みがあれば中断

タイヤを浮かせる考え方や車体支持の基本は、【ユニック車でタイヤを浮かす理由】安全確保の考え方でも確認できます。

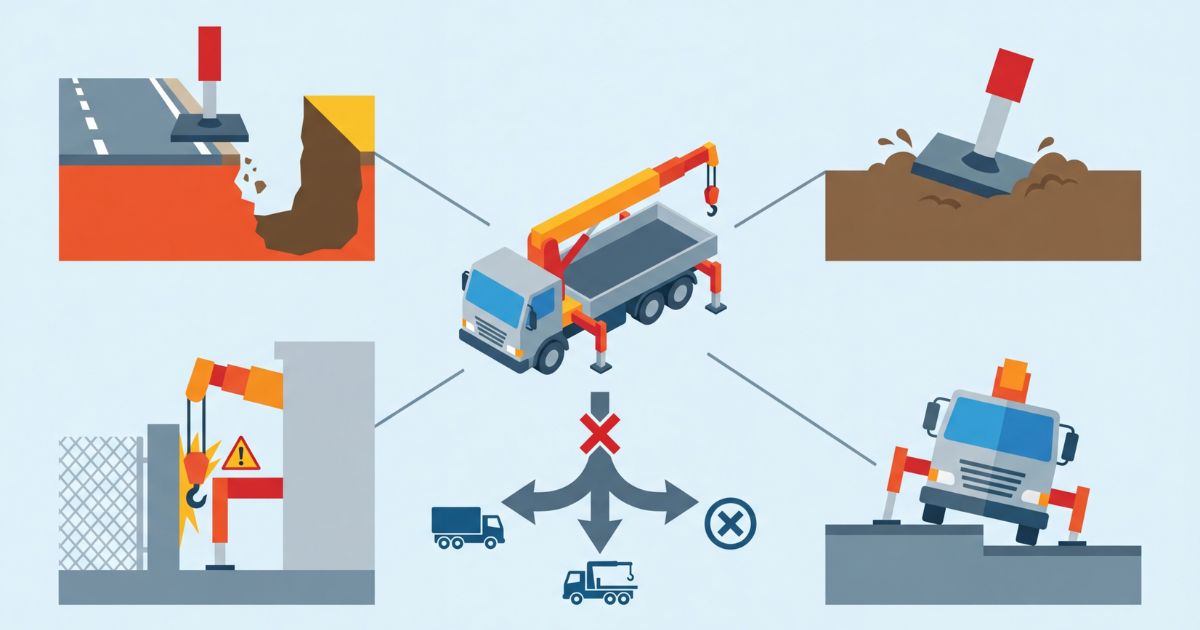

転倒・横転リスクを軽く見ない

結論：アウトリガーの張り出し不足、地盤不安、作業半径の見落としが重なると、転倒・横転リスクが高まります。

転倒・横転が起きやすい条件は、【ユニック車の転倒・横転】起きやすい条件と防止策を解説で確認できます。現場全体の安全確認は、【ユニック車の安全対策】事故を防ぐ基本ルールと現場チェックも参考になります。

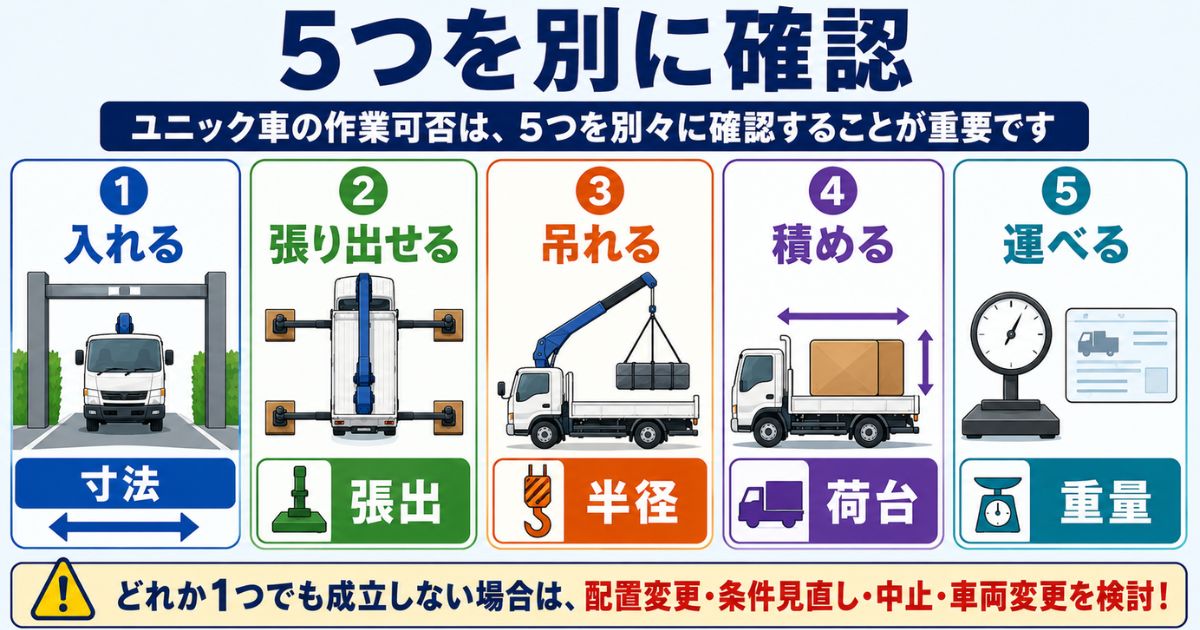

「入れる」「張り出せる」「吊れる」「積める」は別判断

結論：ユニック車の現場可否は、アウトリガーだけで決まりません。車両が入れるか、アウトリガーを張り出せるか、荷物を吊れるか、荷台に積めるか、重量として成立するかを分けて確認します。

4tクレーン付トラックの代表値も分けて見る

結論：代表例では、4tクレーン付トラックの車両全長は約8.16〜8.40m、全幅は約2.23〜2.27m、全高は約2.92〜3.09m、最大積載量は約2.3〜2.7t程度の例があります。

注意：これらはあくまで代表例です。クレーン架装、ブーム段数、荷台形状、年式、車種によって寸法や積載量は変わります。

• ✅ 荷台寸法を確認したい場合：【4tトラックの荷台寸法図】内寸・外寸の見方と用途別の選び方
• ✅ 内寸と積める量の違いを確認したい場合：【4tトラックの内寸】「内寸＝積める量」の落とし穴と確認方法
• ✅ 立米で荷物量を確認したい場合：【4tトラックは何立米？】m3（容積）の目安と荷物量の考え方
• ✅ 最大積載量を確認したい場合：【4tトラックの積載量】最大積載量の目安と計算の考え方
• ✅ 車両総重量を確認したい場合：【4tトラックの重量】車両重量・車両総重量の考え方

基礎用語から確認したい場合

寸法や重量の用語が混ざると、現場判断がぶれやすくなります。全長・全幅・全高の基本は【トラックの寸法】全長・全幅・全高の基礎知識まとめ、車両重量・車両総重量・積載量の違いは【トラックの重さ】車両重量・総重量・積載量の違いを整理で確認できます。

現場進入とアウトリガー設置は別に確認する

結論：現場に入れることと、アウトリガーを出して作業できることは別判断です。

理由：入口や道幅を通過できても、停車位置でアウトリガーを張り出せない、敷板を置けない、通行動線を塞ぐ、旋回範囲が取れないといった理由で作業が成立しないことがあります。

• ✅ 現場入口の幅・高さ
• ✅ 曲がり角・切り返しスペース
• ✅ 停車位置の長さと幅
• ✅ アウトリガー張り出し後の通行動線
• ✅ 高さ制限、電線、看板、庇などの上空障害

進入可否が不安な場合は、【4tトラックの道幅】すれ違い・右左折で困らない考え方や【4tトラックの駐車場】停められるサイズ目安と探し方のポイントも確認してください。

コインパーキングや狭い駐車場での作業は慎重に考える

4t車の駐車場利用やコインパーキング利用は、車両サイズ・重量・高さ・規約・周辺動線の制約が大きくなります。アウトリガー作業を前提にする場合は、駐車できるかだけでなく、作業可否と施設管理者の許可を分けて確認してください。

4t車のコインパーキング可否は、【4tトラックはコインパーキングに停められる？】サイズ制限と注意点で確認できます。

失敗例1：車幅だけ見て張り出し幅を見落とす

原因：車両全幅だけで現場に入れると判断し、アウトリガー最大張り出し幅、敷板、人の動線を見ていない。

回避策：✅ 車幅ではなく、アウトリガー外形と通行動線をセットで確認する。

失敗例2：全張りできないのに性能表の数値だけで判断する

原因：全張り条件の性能表を見たまま、中張り・片張りの制限を確認していない。

回避策：✅ 張り出し幅別の定格荷重、作業半径、吊り方向を確認する。

失敗例3：路肩・側溝付近で沈下する

原因：敷板を置いたものの、端部の支持や地盤の強度が不十分だった。

回避策：✅ 端部を避けられる停車位置へ切り替える。敷板を置いても不安が残る場合は中止・条件見直しを行う。

失敗例4：2.93t吊りだけ見て作業半径を見落とす

原因：最大クレーン容量を、どの距離でも吊れる数値と誤解している。

回避策：✅ 荷物重量、作業半径、ブーム長さ、定格荷重をセットで確認する。

失敗例5：荷物は積めるが重量で成立しない

原因：荷台寸法や立米だけで判断し、最大積載量・車両総重量・固定具や梱包材の重量を見ていない。

回避策：✅ 荷物本体だけでなく、パレット・梱包・固定具・養生材を含めた総重量で確認する。

失敗例6：前吊り・横吊りのリスクを軽視する

原因：アウトリガー設置だけに意識が向き、吊り方向や旋回範囲を確認していない。

回避策：前吊りのリスクは【ユニック車の前吊り禁止】理由と代替策、事故につながりやすい原因は【ユニック車の事故】よくある原因と事故事例から学ぶ注意点で確認してください。

下見と当日で同じ項目を確認する

結論：アウトリガー設置は、下見と当日で同じチェック項目を使うと、確認漏れを減らしやすくなります。

• ✅ 車両寸法：全長・全幅・全高
• ✅ アウトリガー最大張り出し幅
• ✅ 全張りできる幅と敷板を置けるスペース
• ✅ 路肩・側溝・傾斜・舗装割れ・埋設物の有無
• ✅ 荷物重量、吊具、玉掛け具、荷姿
• ✅ 作業半径、吊り方向、定格荷重
• ✅ 最大積載量、車両総重量、荷物総重量
• ✅ PTO、安全装置、警告表示
• ✅ 合図者、立入禁止、通行動線
• ✅ 作業計画、KY、現場ルール

計画・KY・点検までつなげて確認する

作業前の段取りは、アウトリガー設置だけで完結しません。作業計画、危険予知、日常点検、法定点検までつなげて確認すると、現場判断が安定しやすくなります。

• ✅ 作業前の計画：【ユニック車の作業計画書とは】必要なケースと書き方
• ✅ 現場の危険予知：【ユニック車の危険予知（KY）】現場での実践例
• ✅ 始業前確認：【ユニック車の日常点検】始業前に確認すべきチェック項目
• ✅ 点検制度の基本：【ユニック車の車検・法定点検】点検項目と頻度の基本

価格より先に成立条件を伝える

結論：レンタルや外注の相談では、料金だけでなく、アウトリガーが成立する条件を先に伝えることが大切です。

理由：停車位置、張り出し幅、地盤、作業半径、吊り方向が合わないと、当日に「張り出せない」「吊れない」「作業半径が取れない」で止まる可能性があります。

• ✅ 停車位置の幅・長さ・高さ制限
• ✅ 必要なアウトリガー張り出し条件
• ✅ 路肩・側溝・傾斜・地盤不安の有無
• ✅ 荷物重量、荷姿、吊り位置
• ✅ 作業半径と吊り方向
• ✅ 通行規制、誘導体制、立入禁止の可否

料金面の目安を確認したい場合は、【4tユニックのレンタル料金】1日・月額・相場の違いを比較も参考になります。

無理がある場合は車両変更・作業分離・外注も検討する

結論：全張りが取れない、地盤不安が強い、作業半径が成立しない、荷物重量に余裕がない場合は、車両変更・作業分離・外注も選択肢に入れます。

• ✅ 小型車で回数を分ける
• ✅ 4tユニック以外の車両を検討する
• ✅ クレーン作業と運搬を分ける
• ✅ 専門業者へ現場確認を依頼する
• ⚠️ 「何とかできそう」で進めず、成立条件を優先する

アウトリガーが成立しない状態で吊り作業を進めない

結論：アウトリガーが成立しない状態で、吊り作業を強行しないことが基本です。

理由：移動式クレーン作業では、作業場所の広さ、地形・地質、荷の重量、クレーンの種類・能力などを考慮して、作業方法や転倒防止方法を確認する必要があります。軟弱地盤や転倒のおそれがある場所では、必要な広さ・強度を持つ鉄板等を敷くなどの対策が前提になります。

• ⚠️ 全張りが取れないのに条件確認なしで進めない
• ⚠️ 片張りを軽く見ない
• ⚠️ 敷板・地盤・水平確認を省略しない
• ⚠️ 作業半径と定格荷重の確認を省略しない

資格・作業計画・現場ルールを確認する

つり上げ荷重1t以上5t未満の移動式クレーンでは、小型移動式クレーン運転技能講習など、作業に必要な資格・教育の確認が必要です。実際の作業では、玉掛け、合図、立入禁止、作業計画、KY、現場ルールもあわせて確認してください。

1. 取扱説明書・仕様表・性能表で機種条件を確認する
2. 事業者基準・現場ルールで作業可否を確認する
3. 資格・玉掛け・合図体制を確認する
4. 作業責任者に不明点を相談する
5. 不成立なら中止・条件変更に切り替える

アウトリガーはどの順番で出すのが正しい？

回答：基本は、周囲確認→停車位置確定→輪止め・PTO確認→敷板→張り出し→接地→水平→作業半径確認→再確認の順です。実際の操作方法は機種で異なるため、取扱説明書を優先してください。

ユニック車のアウトリガー張り出し幅は何mくらい？

回答：4tクレーン付トラックの代表例では、アウトリガー最大張り出し幅が約3.4〜3.52m、5段ブームでは約4.2mになる例があります。ただし、機種・年式・架装・ブーム段数で変わるため、仕様表で確認してください。

4tユニックは車幅が入ればアウトリガーも出せる？

回答：車幅が入るだけでは不十分です。代表例では車幅が約2.23〜2.27mでも、アウトリガー最大張り出し幅は約3.4m以上になることがあります。敷板、人の動線、障害物との距離も確認してください。

全張りできない場合は作業してもよい？

回答：全張りできない場合は、張り出し幅別の定格荷重、作業半径、吊り方向、現場ルールを確認します。条件が成立しない場合は、配置変更・中止・車両変更を検討してください。

片張りでも作業できる条件は？

回答：片張り可否は一律に言い切れません。取扱説明書の制限、現場ルール、吊り方向、作業半径、地盤、水平が成立する場合に限って慎重に判断します。

敷板は必ず必要？

回答：条件によりますが、地盤不安がある場合は敷板も含めて成立を確認します。路肩・側溝・縁端・舗装割れ・雨天時などは特に注意が必要です。

敷板のサイズは決まっている？

回答：敷板のサイズや強度は、車両・アウトリガー荷重・地盤条件・事業者基準によって変わります。一般論で断定せず、メーカー指定、事業者基準、現場責任者の判断を優先してください。

路肩や側溝付近ではどう判断する？

回答：幅だけでなく、地盤支持が成立するかで判断します。端部を避ける配置に切り替え、敷板を置いても不安が残る場合は無理に作業しないことが重要です。

2.93t吊りなら2.93tまでどこでも吊れる？

回答：いいえ。2.93tは近距離条件での最大クレーン容量として示される代表値です。作業半径が伸びるほど吊れる重さは下がるため、性能表で確認してください。

アウトリガーを出せても積載量でNGになることはある？

回答：あります。アウトリガーが成立しても、最大積載量・車両総重量・荷物総重量が成立しなければ運搬できません。荷物本体だけでなく、パレット・梱包・固定具・養生材も含めて確認してください。

作業半径はアウトリガー設置とどう関係する？

回答：アウトリガーの張り出し条件は、作業半径や定格荷重の判断に関係します。全張り・中張り・片張りで性能表の読み方が変わる場合があるため、張り出し条件と作業半径をセットで確認してください。

当日に作業中止になりやすいのはどんなケース？

回答：全張りが取れない、地盤不安が強い、敷板が安定しない、作業半径が成立しない、現場ルールを満たせない場合に中止になりやすくなります。迷った場合は、安全側に切り替えてください。

要点

• ✅ アウトリガーは「出す」だけでなく、敷板・地盤・水平・作業半径まで成立確認する
• ✅ 4tユニックは車幅約2.2m台でも、アウトリガー最大張り出し幅が約3.4〜4.2mになる例がある
• ✅ 全張りを基本に考え、中張り・片張りは取扱説明書・性能表・現場ルールで条件確認する
• ✅ 2.93t吊りは近距離条件の代表値であり、作業半径が伸びると吊れる重さは下がる
• ✅ 「張り出せる」「吊れる」「積める」「入れる」は別判断として確認する

次に確認する記事

• 🧭 性能表で吊れるか確認する：【4tユニックの性能表】能力表の見方と数値で判断する注意点
• 🧭 張り出し幅を確認する：【4tユニックのアウトリガー寸法】張り出し幅と設置条件の考え方
• 🧭 作業半径を確認する：【4tユニックの作業半径】能力低下を防ぐための確認ポイント
• 🧭 積載量を確認する：【4tトラックの積載量】最大積載量の目安と計算の考え方
• 🧭 作業計画を確認する：【ユニック車の作業計画書とは】必要なケースと書き方

本記事の数値は代表例であり、機種・年式・架装・ブーム段数・現場条件により異なります。実際の作業可否は、取扱説明書・仕様表・性能表・事業者基準・現場ルールを優先して確認してください。
