【2tユニックの作業半径】能力が一気に落ちる境界線

よくある「想定違い」3パターン

• ⚠️ 届く距離だけ見て、境界線を越えた瞬間の能力低下を織り込めていない
• ⚠️ アウトリガー設置条件が成立していないのに、能力表の数値だけで判断してしまう
• ⚠️ 吊り荷は軽いが、吊り位置の都合で作業半径が伸びて最大条件に寄ってしまう

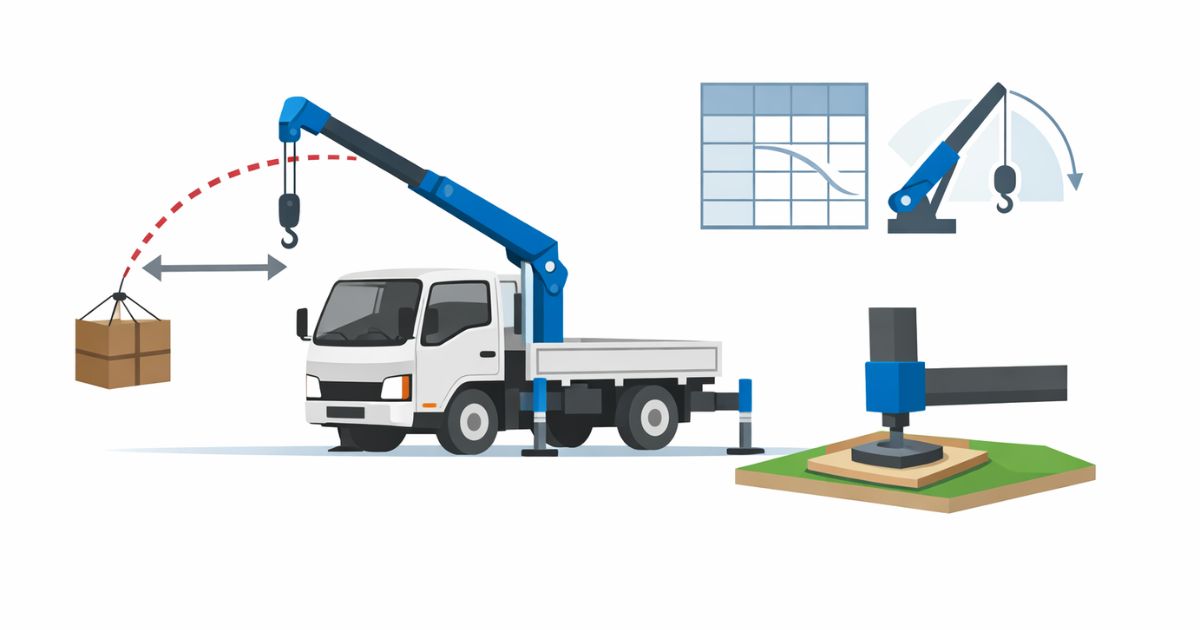

作業半径の判断が一律にならない理由

• 🧩 車両要因：クレーン装置の型式・ブーム構成・アウトリガー条件で能力表の前提が変わる
• 🧩 作業要因：吊り荷重量・吊り方・作業姿勢で必要能力とリスクが変わる
• 🧩 現場要因：設置スペース・地盤・障害物で「半径を短くできる／できない」が決まる

特に狭所では、設置スペースを先に確認して半径を短くできる配置を探すだけで、成立可否の判断が変わることがあります。

見落としと起きる問題

判断は3段階で進める

1. 最遠の吊り位置を測る（どこから、どこへ吊るかを水平距離で置く）
2. その作業半径で能力表を見る（定格総荷重に余裕があるか確認する）
3. アウトリガー・地盤・旋回範囲が成立するか確認する

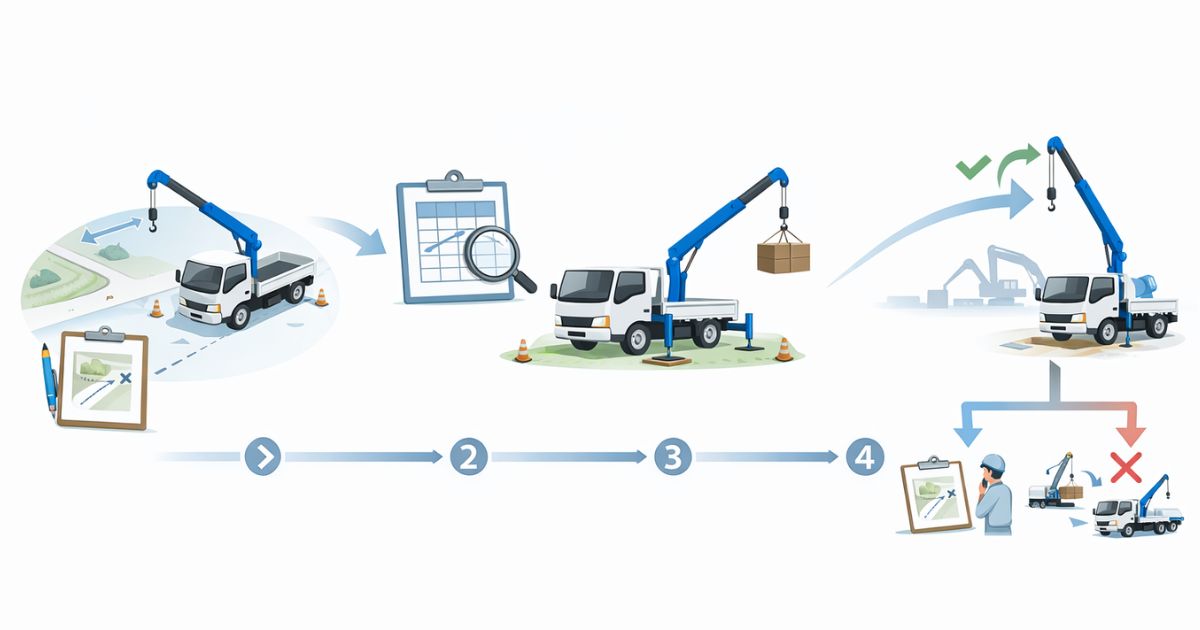

短時間で迷わない「確認順」テンプレ（手配前→当日）

1. 作業：最大作業半径になり得る吊り位置（どこからどこへ）を整理する
2. 車両：能力表で「作業半径×ブーム×姿勢×アウトリガー条件」を確認する（手配元／資料で確認）
3. 現場：アウトリガー設置スペース・障害物を確認し、半径を短くできる配置が取れるか検討する
4. 地盤：水平・強度・沈下リスクを確認し、敷板・養生の要否を判断する
5. 不確実が残る場合：最大条件で成立しない前提に切り替え、位置変更／作業分離／車両変更へ移る

判定の目安

迷ったときのチェック（3つ）

• ✅ 想定作業半径が「最も遠い吊り位置」で整理できている
• ✅ その半径での能力表上の吊り能力が、吊り荷条件を満たしている
• ✅ アウトリガー設置と地盤条件が、能力表の前提を満たしている

作業半径とは何を指すか（基本）

• 🧩 作業半径：旋回中心から吊り荷位置までの「水平距離」を基準にする考え方
• 🧩 誤解しやすい点：ブームの長さ＝作業半径ではない（姿勢・角度・吊り位置で変わる）

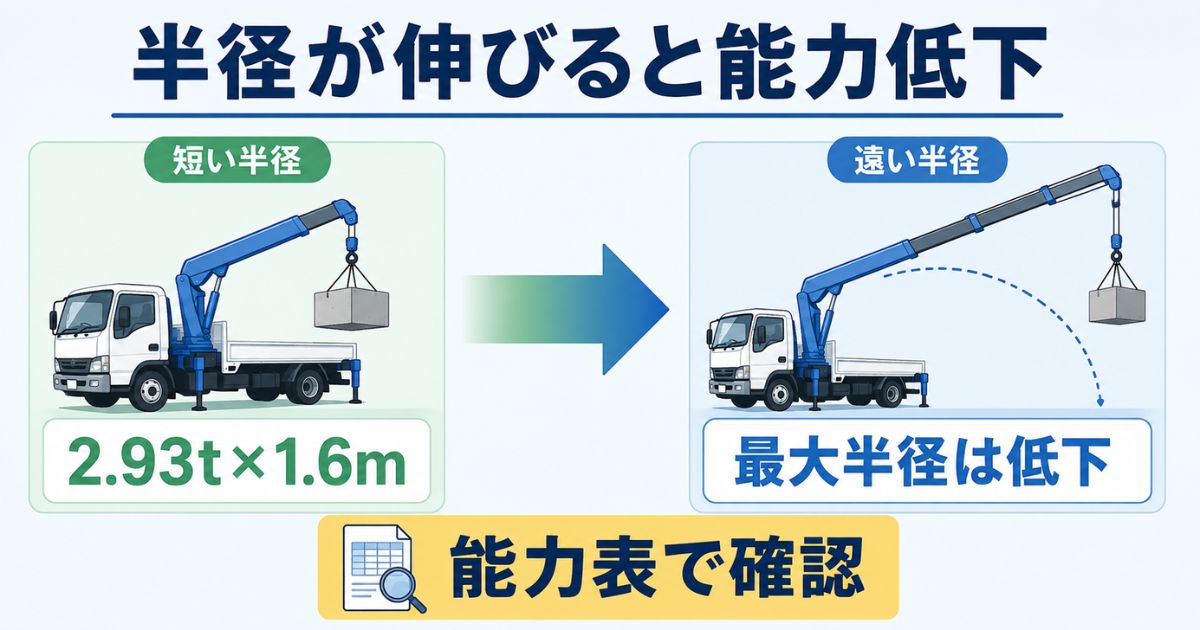

2.93t×1.6mは“短い半径での最大能力例”

メーカー公表値の例で見られる「2.93t×1.6m」は、1.6m付近の短い作業半径で2.93t級の能力を示す表記です。これは、8m前後など離れた位置でも2.93tを吊れるという意味ではありません。

2tユニックの能力判断では、最大能力の表示だけでなく、実際に使う作業半径の欄を見ます。最遠条件で能力表を確認しないと、届くのに吊れないというズレが起きやすくなります。

最大作業半径では吊り能力が大きく落ちる

以下はメーカー公表値の一例です。実際の能力は車両個体、架装、ブーム、アウトリガー条件、地盤、作業姿勢で変わります。必ず該当車両の能力表・取扱説明書・手配元資料で確認してください。

このように、2.93t級の表記があっても、最大作業半径付近では数百kg以下まで能力が落ちる例があります。手配時は「最大能力」ではなく「実際の作業半径での定格総荷重」を確認します。

ブーム段数が増えるほど届くが、吊れる重さは別確認

ブーム段数が増えると届く距離は伸びやすくなります。ただし、届く距離が伸びることと、同じ重量を吊れることは別です。以下もメーカー公表値の一例として確認してください。

上記は一例です。アウトリガ最大張出幅も小型トラック架装用で3.8mなどの公表例がありますが、実車・型式で異なります。現場で張り出せる幅は、必ず車両資料と現場寸法で照合してください。

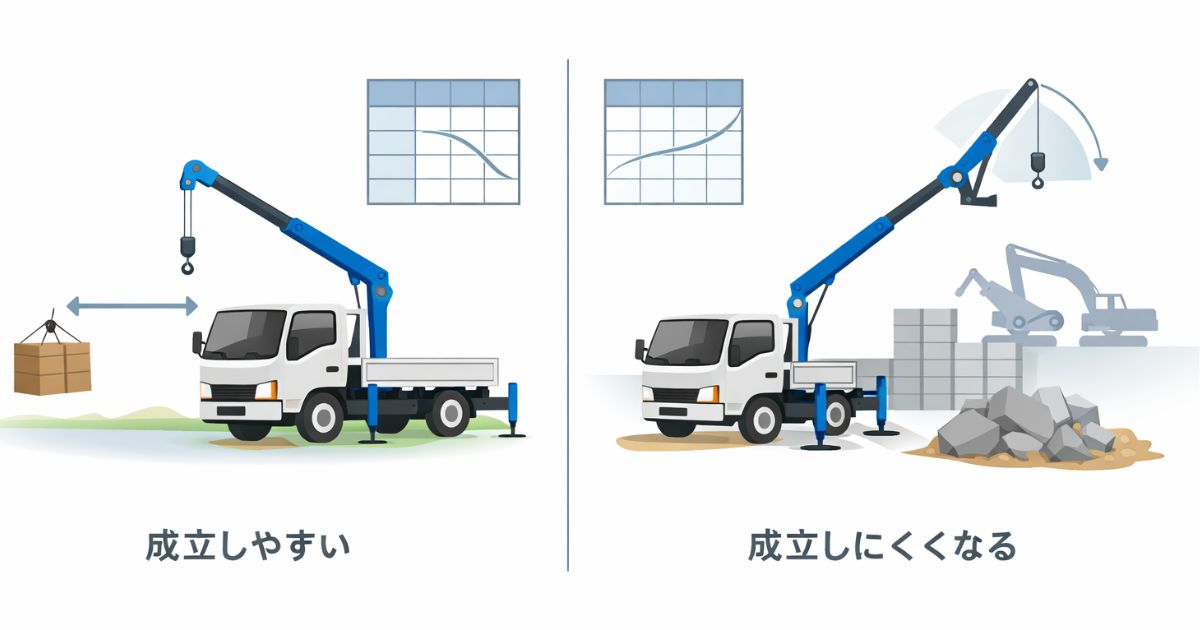

「最大作業半径なら作業できる？」の境界（条件付きで整理）

• ⚠️ 原則：最大作業半径付近は能力余裕が小さくなりやすく、無理な作業は避ける
• ✅ 条件付きで成立し得る場合：吊り荷条件・姿勢・アウトリガー条件・地盤条件が揃い、能力表上も余裕が確認できる場合
• ✅ 成立させない判断：能力表が不足、アウトリガー条件が満たせない、地盤が不確実、第三者動線の隔離ができない場合

作業半径が変わる要因（能力表の見方に直結）

• 🔍 ブーム段数・角度：同じ半径でも姿勢で能力が変わる前提を持つ
• 🔍 アウトリガー条件：張り出し条件が変わると能力表の前提が変わりやすい
• 🔍 吊り荷条件：重量だけでなく、吊り点・偏荷重・振れやすさで実務リスクが変わる

2tで厳しいときは3t・4t・外注も検討する

2tユニックと3tユニックで作業半径の捉え方は同じでも、吊り能力の余裕・装置仕様の前提が異なります。最大条件に寄せる判断は危険になりやすいため、能力表と前提条件の確認を固定します。

2tで厳しい条件が見えた段階で、2tで厳しい時に3tへ切り替える判断軸を早めに確認すると、無理な前提で段取りを進めにくくなります。3t側の考え方は、3tユニックの作業半径も確認しておくと比較しやすくなります。

• ✅ 捉え方：作業半径は水平距離を基準にする（同じ）
• ✅ 実務判断：余裕の大きさと前提条件が異なるため、同じ感覚で最大半径を狙わない
• ✅ 切り替え：2tで境界線付近なら、3t・4t・外注・作業分離を早めに検討する

チェックリスト（手配前：机上で揃える）

• ✅ 車両：能力表（作業半径×姿勢×アウトリガー条件）を手配元で確認できる
• ✅ 作業：最大作業半径になり得る吊り位置と動線が整理できている
• ✅ 現場：設置位置の候補があり、半径を短くできる配置が検討できる
• ✅ 段取り：敷板・養生・誘導・立入管理の手配可否が決まっている

手配に入る前に、依頼前に伝える条件を整理して手配ミスを先回りで防ぐと、能力表確認のやり取りがスムーズになります。

チェックリスト（当日：条件が変わりやすい）

• ✅ 設置面：沈下しそうな箇所、縁（床端・側溝）を避けられている
• ✅ 半径：実際の吊り位置が「想定より遠い」状態になっていない
• ✅ 周囲：旋回時の干渉、第三者動線の隔離ができている
• ✅ 不確実：続行せず、作業中止→条件見直しへ切り替えられる

吊れる・積める・入れる・運べるは別判断

2tユニックで「吊れる」ことと、荷台に「積める」こと、現場に「入れる」こと、重量として「運べる」ことは別です。クレーン能力だけで作業全体を判断しないようにします。

荷物量や重量の考え方まで確認する場合は、4tトラックの立米目安、トラックの重さの基本も参考になります。

比較表（数値断定を避け、確認が増えるポイントを整理）

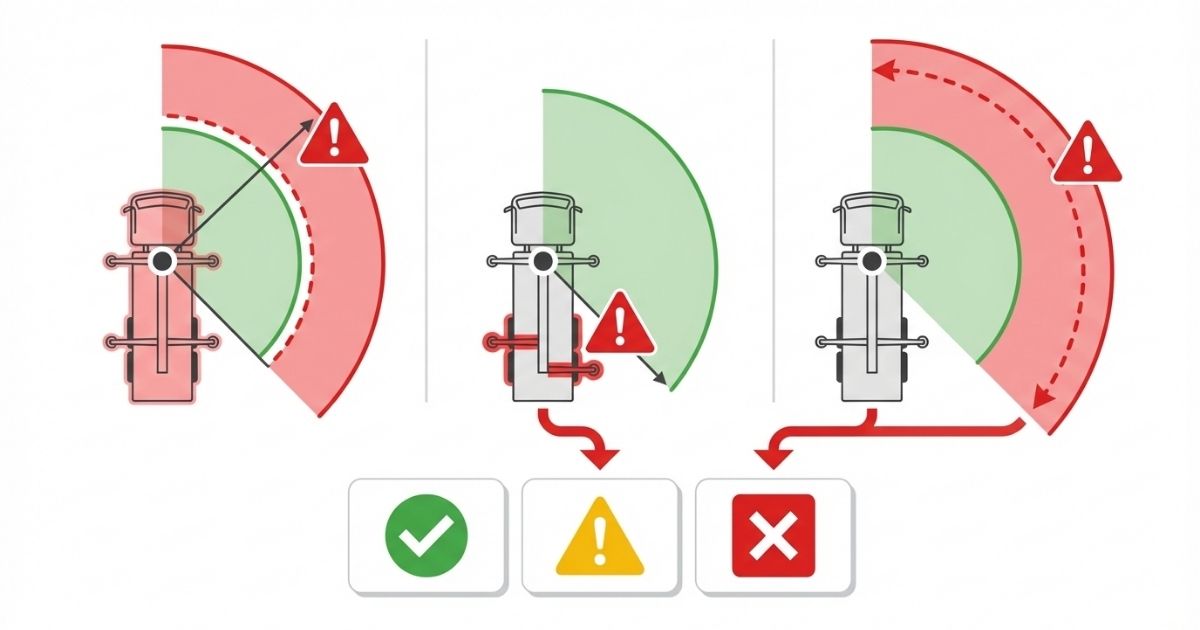

失敗例→回避策（最低3本）

• ⚠️ 失敗例1：届く距離だけ見て手配し、境界線を越えて能力不足になる
  ✅ 原因：最大作業半径を「最も遠い吊り位置」で置けていない
  ✅ 回避策：最遠条件を先に確定し、その半径で能力表を確認してから段取りを決める
• ⚠️ 失敗例2：アウトリガー条件が不十分で、能力表どおりに成立しない
  ✅ 原因：能力表の前提（アウトリガー条件・設置面条件）を確認していない
  ✅ 回避策：能力表の前提条件を手配元で固定し、現場で満たせない場合は条件変更へ移る
• ⚠️ 失敗例3：当日、吊り位置が変わって半径が伸び、境界線付近でヒヤリが出る
  ✅ 原因：変更時の再確認ルールがなく、半径の増加を過小評価している
  ✅ 回避策：吊り位置変更は「半径→能力表→設置条件」の順で再判定し、無理なら中止する

境界線を越えたときに起きやすい詰まり方を具体的に見ておきたい場合は、能力不足が起きる失敗例を見て当日の中断リスクを減らす視点も役立ちます。

作業半径が厳しいときの切り替え順

1. 設置位置を変えて、作業半径を短くできないか確認する
2. 吊り位置・搬入位置を分けて、作業を分離できないか確認する
3. 2tで厳しい場合は、3t・4t・別車両を検討する
4. 自社判断が難しい場合は、吊り作業だけ外注する選択肢も含めて相談する

4t車両へ切り替える場合は、吊り能力だけでなく4tトラックの寸法や、現場での駐車スペースも別途確認します。

費用が増える典型要因（作業半径が境界線に寄ると起きやすいこと）

• ✅ 配置のやり直し、誘導・立入管理の追加が必要になる
• ✅ 敷板・養生など段取りが増える
• ✅ 車両変更や作業分離で手配が増える場合がある
• ✅ 現地確認や待機が発生しやすい

レンタル・外注相談時に伝える情報

• ✅ 荷物重量（本体だけでなく吊り具・梱包・パレットなども含める）
• ✅ 最遠作業半径（吊り元から吊り先までの水平距離）
• ✅ アウトリガー設置幅と地盤写真
• ✅ 進入条件（道幅・高さ制限・駐車位置・切り返し余地）
• ✅ 搬入経路・旋回範囲・第三者動線の有無

確認先を固定する（断定より手順）

• ✅ 車両：メーカー取扱説明書／能力表、手配元の仕様資料（前提条件・制約）
• ✅ 現場：施設管理者・元請・現場責任者のルール（立入管理、養生、誘導）
• ✅ 運用：社内安全基準・作業計画（リスクアセスメント）に沿って判断する

法規・資格に関する注意（状況で変わる点を明示）

• 🧩 小型移動式クレーン運転技能講習、玉掛け作業の資格・教育、合図者・誘導者の配置などは、作業内容と現場ルールで確認する
• 🧩 必要な資格・特別教育等は作業内容（吊り荷、合図、玉掛けなど）と現場ルールで変わるため、断定せず事前確認を前提にする
• 🧩 免許だけで作業が成立する前提は避け、作業計画と安全手順を優先する

操作前提も確認する

能力表上は成立しそうでも、PTO操作や基本手順に不安がある場合は作業を進めません。PTOの役割はユニック車PTOとは、操作全体の流れはユニック車の使い方で確認できます。

アウトリガーの出し方や前吊りリスクに不安がある場合は、アウトリガーの出し方、ユニック車の前吊り禁止も先に確認します。

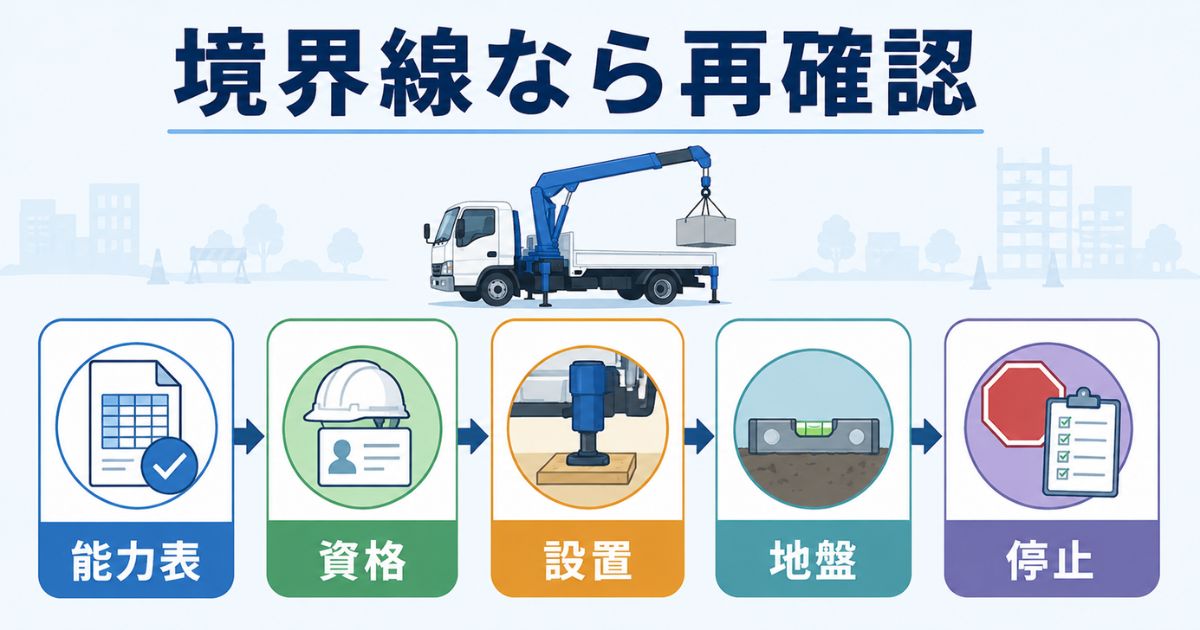

安全に判断する運用ルール

• ✅ 境界線付近は余裕が小さくなりやすいため、ギリギリ運用を避ける
• ✅ 変更が出たら「半径→能力表→設置条件」の順で再評価する
• ✅ 第三者動線の隔離・誘導・養生を段取りに含める
• ✅ 転倒・横転の不安がある場合は、ユニック車の転倒・横転リスクも確認する

2tユニックの作業半径とは何を指す？

旋回中心から吊り荷位置までの水平距離を基準に考えます。次に確認するのは、能力表の作業半径の欄と前提条件です。

作業半径が伸びると何が危険？

吊り能力が急激に低下し、余裕が小さくなりやすい点が危険です。次に確認するのは、最遠条件での能力表上の吊り能力です。

最大作業半径で作業は可能？

条件次第です。能力表の前提と現場条件が揃わない限り、安易に成立させません。次に確認するのは、アウトリガー条件と地盤条件です。

能力表で作業半径はどこを見る？

作業半径×姿勢×アウトリガー条件の組み合わせで確認します。次に確認するのは、手配元から該当条件の表を入手できるかどうかです。

作業半径が足りない場合の代替案は？

配置変更で半径を短くする、作業分離、車両変更を検討します。次に確認するのは、代替位置からの動線と干渉です。

レンタル手配時に作業半径で伝えるべき情報は？

最遠の吊り位置、吊り荷条件、設置条件（スペース／地盤）をセットで共有します。次に確認するのは、適合可否の回答が得られるかどうかです。

2tユニックは2tまで吊れるという意味ですか？

いいえ。2tユニックという呼び方は車両クラスや積載側の呼称として使われることがあり、クレーンで常に2t吊れる意味ではありません。吊れる重さは作業半径、ブーム段数、アウトリガー条件、地盤条件で変わります。

2.93t×1.6mとはどういう意味ですか？

メーカー公表値の例では、2.93tを1.6m付近の短い作業半径で扱える条件を示します。8m前後など作業半径が伸びると能力は大きく下がるため、最大作業半径で同じ重さを吊れるとは考えません。

要点（迷わないための3つ）

• ✅ 2tユニックの作業半径は、届くかではなく、その半径で能力表上の余裕があるかで判断する
• ✅ 2.93t級の表示があっても、最大半径で同じ重量を吊れる意味ではない
• ✅ 最遠条件、吊り荷重量、アウトリガー、地盤、旋回範囲をセットで確認する

🧭 次に取る行動（手配時の伝達セット）

手配元に次の情報をセットで共有し、能力表の前提条件で適合可否の確認を取ります。

• ✅ 最遠の作業半径（吊り位置の動線）
• ✅ 吊り荷条件（重量・形状・吊り方）
• ✅ アウトリガー設置条件と現場のスペース／地盤（写真・図面）
• ✅ 進入条件（道幅・高さ制限・駐車位置・切り返し余地）

成立しない場合は、配置変更、作業分離、3t・4t検討、外注へ切り替えます。無理に最大半径付近で成立させる前提は避けます。
